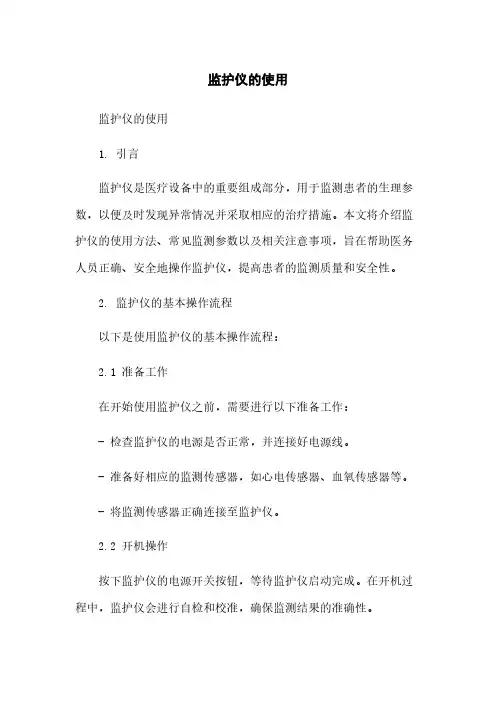

监护仪的使用监护仪的使用1. 引言监护仪是医疗设备中的重要组成部分,用于监测患者的生理参数,以便及时发现异常情况并采取相应的治疗措施。
本文将介绍监护仪的使用方法、常见监测参数以及相关注意事项,旨在帮助医务人员正确、安全地操作监护仪,提高患者的监测质量和安全性。
2. 监护仪的基本操作流程以下是使用监护仪的基本操作流程:2.1 准备工作在开始使用监护仪之前,需要进行以下准备工作:- 检查监护仪的电源是否正常,并连接好电源线。
- 准备好相应的监测传感器,如心电传感器、血氧传感器等。
- 将监测传感器正确连接至监护仪。
2.2 开机操作按下监护仪的电源开关按钮,等待监护仪启动完成。
在开机过程中,监护仪会进行自检和校准,确保监测结果的准确性。
2.3 设置监测参数根据患者的情况,设置监护仪的监测参数。
常见的监测参数包括心率、血氧饱和度、呼吸频率等。
通过监护仪的操作界面,选择相应的参数,并设置合适的报警阈值。
2.4 安装监测传感器将相应的监测传感器正确安装在患者身上。
不同的传感器有不同的安装位置和方法,使用时需仔细阅读传感器的使用说明书,并按照要求进行安装。
2.5 开始监测确认监护仪和传感器的连接正常后,按下监护仪的开始监测按钮,监护仪将开始实时监测患者的生理参数。
监护仪会将监测结果显示在操作界面上,并根据设置的报警阈值进行实时报警。
2.6 结束监测在完成监测后,按下监护仪的停止监测按钮,监护仪将停止监测,并将最后的监测结果保存或输出。
3. 常见监测参数监护仪可以监测多个生理参数,以下是常见的监测参数:- 心率:反映心脏的搏动频率,通常以每分钟搏动次数表示。
- 血氧饱和度(SpO2):反映血液中氧气的饱和程度,以百分比表示。
- 呼吸频率:反映每分钟的呼吸次数。
- 血压:包括收缩压和舒张压,反映心脏收缩和舒张时血液对血管壁的压力。
4. 注意事项在使用监护仪时,需要注意以下事项:- 严格按照监护仪的说明书操作,确保正确使用。

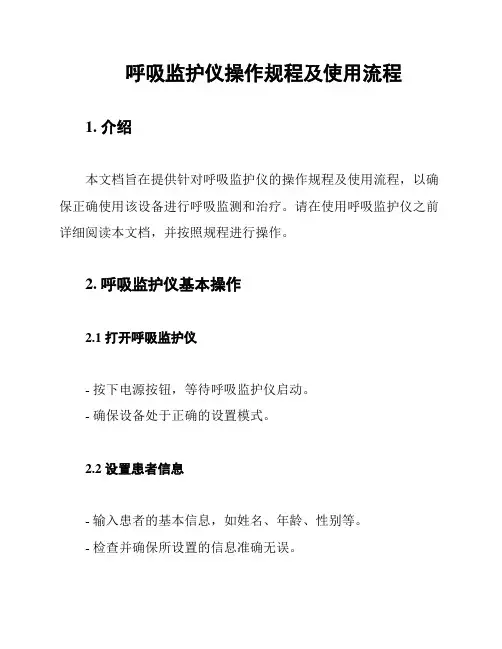

呼吸监护仪操作规程及使用流程1. 介绍本文档旨在提供针对呼吸监护仪的操作规程及使用流程,以确保正确使用该设备进行呼吸监测和治疗。
请在使用呼吸监护仪之前详细阅读本文档,并按照规程进行操作。
2. 呼吸监护仪基本操作2.1 打开呼吸监护仪- 按下电源按钮,等待呼吸监护仪启动。
- 确保设备处于正确的设置模式。
2.2 设置患者信息- 输入患者的基本信息,如姓名、年龄、性别等。
- 检查并确保所设置的信息准确无误。
2.3 载入传感器- 根据具体情况,选择适当的传感器。
- 确保传感器连接稳固。
- 将传感器插入呼吸监护仪相应的端口。
2.4 开始监测- 点击“开始监测”按钮,启动呼吸监测功能。
- 监测过程中,及时观察监护仪显示的数据,并注意任何异常变化。
2.5 停止监测- 完成监测后,点击“停止监测”按钮。
- 关闭呼吸监护仪。
3. 呼吸监护仪故障排除在使用呼吸监护仪时可能遇到以下故障情况,可按照以下方法进行排除:- 若呼吸监护仪无法启动,请检查电源连接是否良好,并确保电源稳定。
- 若传感器无法正常连接,请检查传感器插头是否完好并正确插入。
- 若呼吸监护仪显示异常数据,请检查传感器是否正确连接,并重新启动设备。
4. 安全提示- 在操作呼吸监护仪之前,请确保自己已经接受过相关培训并熟悉该设备的使用说明。
- 在使用呼吸监护仪时,应遵循医院或机构的相关规定和标准操作程序。
- 注意设备的清洁和消毒,以确保使用安全可靠。
请务必按照本文档提供的规程和流程操作呼吸监护仪,以确保患者的健康与安全。
如有任何疑问或需要进一步帮助,请咨询相关专业人员或设备供应商。
致谢!。
监护仪使用操作流程一、电源开关:打开或关闭监护仪的电源,关闭电源时,需按住该按键2秒钟以上。
二、会主界面:无论在系统哪级菜单中,按下此键系统回到主界面。
三、报警指示灯:报警指示灯以不同的颜色和闪烁频率指示报警的级别。
四、波形冻结:按下该按键可以冻结或解冻波形。
五、关闭声音:按一下此键可以执行报警暂停、系统静音或清除报警操作,可在各状态间进行切换,。
六、开始记录:按下该按键可以启动或停止记录。
七、血压测量:按下该按键可以启动或停止无创血压测量。
八、主菜单:按此键弹出系统菜单,用户可以在菜单里设置系统信息。
九、旋钮:旋钮是主要的控制键,它可以顺时针或逆时针旋转,也可以进行“按下”操作。
在主界面或菜单上,随旋钮旋转而移动的高亮方块或方框称为光标。
在主界面上,光标可以停留的位置称为热键。
输液泵使用操作流程1、输液泵接插外部电源。
2、按下“开机”键,接通电源。
3、在输液泵上装卡已排气的输液器。
4、设置输液量和流速(或滴数)。
5、为病人静脉穿刺。
6、确认输液量和流速(滴数)。
7、按输液泵“启动”键,开始输液。
8、每连续使用8-10小时,更换一下泵内输液器位置,以保持较高输液精度。
9、使用前要确保指示的输液器与将使用的输液器是同一型号。
若型号不符,按住“输液器选择”按键选择相同的型号。
若该输液器的型号不在表中,就按照使用培训手册对其进行标定,并将型号填入表中。
注射泵使用操作流程1、注射泵接插外接电源。
2、按⊙键开启注射泵电源(关闭时须按住此键3秒钟)。
3、将已吸满药液并排除空气的注射器卡到泵上。
4、在1秒钟内连续按二次“快进”键,且第二次按住不放手已激活快进功能,消除机械间隙,直至头皮针开始溢出液气为止。
5、设置流速和输液量(输液量可不设)。
6、为病人进行穿刺。
7、按“启动/停止”键开始输液(再次按下该键可暂停输液)。
紫外线消毒车使用操作流程1、打开保护门,将灯臂往上抬至适当位置,将灯管装入灯座并旋转90º。
一、前言产品名称:除颤监护仪型号规格:BeneHeart D2/BeneHeart D3 适用范围:用于对患者进行手动体外除颤、半自动体外除颤、起搏治疗和心电(ECG)、脉搏血氧饱和度(SpO2)、无创血压(NIBP)、呼吸(RESP)、二氧化碳(CO2)监护。
监护信息可以显示、回顾、存储和打印。
监护参数适用于成人、小儿和新生儿。
二、概述(一)工作模式本除颤监护提供四种工作模式:监护、手动除颤、AED 和起搏。
在手动除颤工作模式下,操作者分析病人的心律类型,根据需要按照以下步骤操作:1. 选择手动除颤工作模式,需要时,调节能量;2. 充电;3. 电击。
手动除颤工作模式还提供同步复律。
在实际操作中,为了防止意外,用户可使用密码来保护手动除颤工作模式的使用。
在AED 工作模式下,本除颤监护仪自动分析病人的心脏节律,并给出是否建议电击的提示。
除颤监护仪以语音提示指导操作者完成除颤过程。
另外显示屏上还会通过声光和文字等信息进行提示。
电击按键带有背景灯光闪烁,以加强提示。
起搏工作模式提供无创起搏治疗功能,起搏脉冲通过多功能电极片发放。
用户也可以选择用密码方式来保护起搏工作模式的使用(二)手动除颤手动除颤适用于无呼吸和无脉搏的室颤以及室速病人;同步复律用于终止房颤。
禁忌症:不可对出现以下任何一种情况的病人进行手动除颤治疗:1. 具备反应性2. 有自主呼吸3. 可触摸到脉搏(三)AEDAED 适用于符合以下情况的心脏骤停病人:1. 丧失反应性2. 无呼吸或呼吸不正常需要对29 天以下的病人进行除颤时,必须使用手动除颤方式。
禁忌症:不可对出现以下任何一种情况的病人使用AED 治疗:1.具有反应性2.有正常呼吸(四)无创起搏无创起搏功能用于对心动过缓的病人进行治疗。
如果处理及时,它同样有助于对停搏病人进行治疗。
禁忌症无创起搏不可用于室颤的治疗。
当病人出现严重的体温降低时,应慎用无创起搏功能。
(五)ECG 监护ECG功能用于监测或记录成人、小儿或新生儿病人的ECG波形和心率(六)Resp 监护Resp 用于连续监测成人、小儿或新生儿病人的呼吸波形和呼吸率(七)SpO2 监护SpO2 用于测量成人、小儿或新生儿病人的动脉血氧饱和度。
2013年1月修订

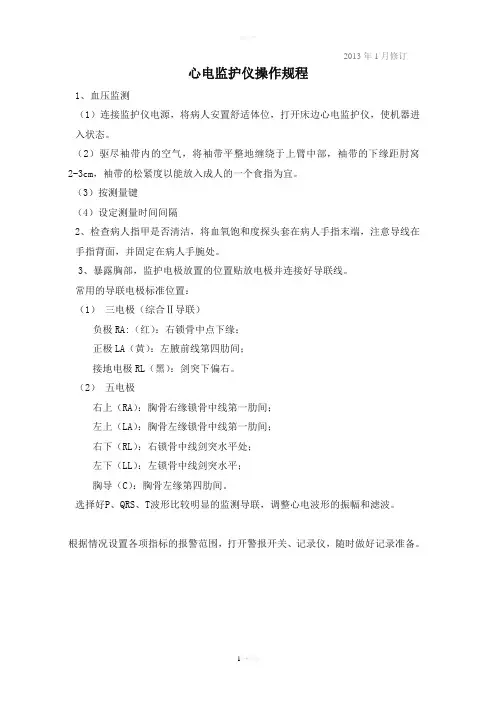

心电监护仪操作规程
1、血压监测
(1)连接监护仪电源,将病人安置舒适体位,打开床边心电监护仪,使机器进入状态。
(2)驱尽袖带内的空气,将袖带平整地缠绕于上臂中部,袖带的下缘距肘窝2-3cm,袖带的松紧度以能放入成人的一个食指为宜。
(3)按测量键
(4)设定测量时间间隔
2、检查病人指甲是否清洁,将血氧饱和度探头套在病人手指末端,注意导线在手指背面,并固定在病人手腕处。
3、暴露胸部,监护电极放置的位置贴放电极并连接好导联线。
常用的导联电极标准位置:
(1)三电极(综合Ⅱ导联)
负极RA:(红):右锁骨中点下缘;
正极LA(黄):左腋前线第四肋间;
接地电极RL(黑):剑突下偏右。
(2)五电极
右上(RA):胸骨右缘锁骨中线第一肋间;
左上(LA):胸骨左缘锁骨中线第一肋间;
右下(RL):右锁骨中线剑突水平处;
左下(LL):左锁骨中线剑突水平;
胸导(C):胸骨左缘第四肋间。
选择好P、QRS、T波形比较明显的监测导联,调整心电波形的振幅和滤波。
根据情况设置各项指标的报警范围,打开警报开关、记录仪,随时做好记录准备。
心电监护仪使用流程
设置间隔时间夹在患者手指上“红”右锁骨中点下缘
“黄”左腋前线第四肋间
“黑”剑突下偏右
按下“开始”键自动测量氧饱和度默认Ⅱ导联
监护结束,清理用物
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。
监护仪的使用操作流程1. 监护仪简介监护仪是一种用于监测患者生命体征的医疗设备,广泛应用于医院的各个科室和急救救治中。
其作用是实时监测患者的心率、血压、呼吸等重要指标,并提供报警功能,以便医护人员及时采取措施。
2. 监护仪的基本操作流程在使用监护仪之前,需要进行一系列的操作来启动设备并开始监测患者的生命体征。
以下是监护仪的基本操作流程:2.1 准备工作在开始操作监护仪之前,需要进行以下准备工作:- 确保监护仪已经接通电源,并处于正常工作状态。
- 准备好所需的监护仪传感器,如心电图传感器、血压传感器等。
- 选择正确的监护仪参数配置,根据患者情况选择监测的指标和采样频率。
2.2 设置患者信息在监护仪上设置正确的患者信息对于后续监测和记录非常重要,包括以下内容:- 患者姓名、年龄、性别等基本信息。
- 身高、体重等生理参数,用于计算某些指标,如体表面积等。
2.3 安装传感器根据监测需求,选择合适的传感器并正确安装在患者身上,包括以下部位: -心电图传感器:将导线贴在患者胸部,注意导线的连接和贴合度。
- 血压传感器:将袖带正确绑在患者上臂,并连接至监护仪。
2.4 启动监护仪按下监护仪的启动按钮,等待设备启动完成,并进行自检、校准等操作。
确保监护仪显示屏上显示正常。
2.5 开始监测监护仪启动后,根据监测需求选择相应的监测模式和指标,点击开始监测按钮。
监护仪会开始实时显示患者的生命体征数据,并记录在设备内存中。
2.6 定期检查和维护在监测过程中,需要定期检查监护仪的工作状态和传感器的连接情况,并及时进行维护,包括: - 检查传感器是否松动或脱落,重新安装或更换传感器。
- 清洁监护仪表面,确保仪器的清洁和卫生。
- 定期校准监护仪,保证监测结果的准确性。
3. 监护仪的报警处理监护仪具备报警功能,可根据患者的状况发出相应的警报。
以下是监护仪报警处理的一般步骤:3.1 警报分类监护仪的警报一般分为三类:高优先级、中优先级和低优先级。

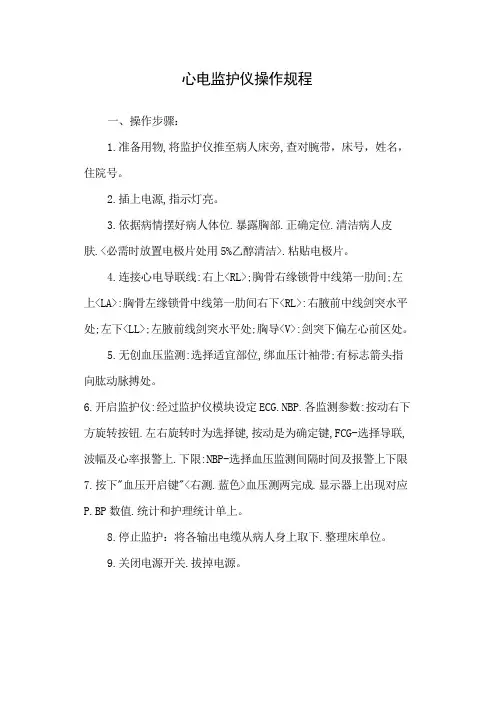

心电监护仪操作规程一、操作步骤:1.准备用物,将监护仪推至病人床旁,查对腕带,床号,姓名,住院号。
2.插上电源,指示灯亮。
3.依据病情摆好病人体位.暴露胸部.正确定位.清洁病人皮肤.<必需时放置电极片处用5%乙醇清洁>.粘贴电极片。
4.连接心电导联线:右上<RL>;胸骨右缘锁骨中线第一肋间;左上<LA>:胸骨左缘锁骨中线第一肋间右下<RL>:右腋前中线剑突水平处;左下<LL>;左腋前线剑突水平处;胸导<V>:剑突下偏左心前区处。
5.无创血压监测:选择适宜部位,绑血压计袖带;有标志箭头指向肱动脉搏处。
6.开启监护仪:经过监护仪模块设定ECG.NBP.各监测参数:按动右下方旋转按钮.左右旋转时为选择键,按动是为确定键,FCG-选择导联,波幅及心率报警上.下限:NBP-选择血压监测间隔时间及报警上下限7.按下"血压开启键"<右测.蓝色>血压测两完成.显示器上出现对应P.BP数值.统计和护理统计单上。
8.停止监护:将各输出电缆从病人身上取下.整理床单位。
9.关闭电源开关.拔掉电源。
10.用75%酒精擦拭仪器及各输出电缆线.立即补充电极片.方便备用。
二、注意事项:1.仪器须放在平台上,四面通风,保持干燥,避免潮湿。
2.使用前需检验仪器及各输出电缆线是否有断裂、破损。
如仪器表面潮湿,先用干布擦干后再用。
3.心电电极贴放部位要正确。
4.当仪器监护于病人身上时交代患者不要把东西放在仪器上面及其周围,不能自行随意取下心电血压监测电缆线,以免发生意外。
5.当仪器长久不用时,应每个月给仪器充电一次,以延长电池寿命。
6.血压测量严禁在输液或插管肢体上测量,局部皮肤破损者,严禁绑袖带。
7.清洁仪器时,不要使用稀释剂或苯等化学溶剂,以免损坏仪器。
8.定时检验仪器性能。

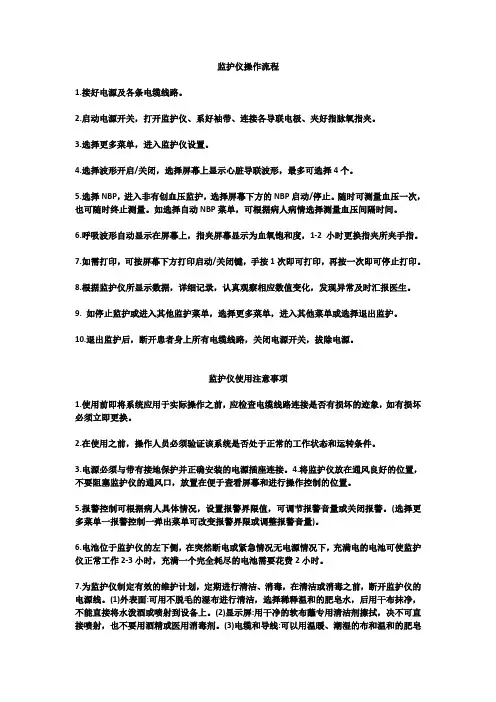

监护仪操作流程1.接好电源及各条电缆线路。
2.启动电源开关,打开监护仪、系好袖带、连接各导联电极、夹好指脉氧指夹。
3.选择更多菜单,进入监护仪设置。
4.选择波形开启/关闭,选择屏幕上显示心脏导联波形,最多可选择4个。
5.选择NBP,进入非有创血压监护,选择屏幕下方的NBP启动/停止。
随时可测量血压一次,也可随时终止测量。
如选择自动NBP菜单,可根据病人病情选择测量血压间隔时间。
6.呼吸波形自动显示在屏幕上,指夹屏幕显示为血氧饱和度,1-2 小时更换指夹所夹手指。
7.如需打印,可按屏幕下方打印启动/关闭键,手按1次即可打印,再按一次即可停止打印。
8.根据监护仪所显示数据,详细记录,认真观察相应数值变化,发现异常及时汇报医生。
9. 如停止监护或进入其他监护菜单,选择更多菜单,进入其他菜单或选择退出监护。
10.退出监护后,断开患者身上所有电缆线路,关闭电源开关,拔除电源。
监护仪使用注意事项1.使用前即将系统应用于实际操作之前,应检查电缆线路连接是否有损坏的迹象,如有损坏必须立即更换。
2.在使用之前,操作人员必须验证该系统是否处于正常的工作状态和运转条件。
3.电源必须与带有接地保护并正确安装的电源插座连接。
4.将监护仪放在通风良好的位置,不要阻塞监护仪的通风口,放置在便于查看屏幕和进行操作控制的位置。
5.报警控制可根据病人具体情况,设置报警界限值,可调节报警音量或关闭报警。
(选择更多菜单一报警控制一弹出菜单可改变报警界限或调整报警音量)。
6.电池位于监护仪的左下侧,在突然断电或紧急情况无电源情况下,充满电的电池可使监护仪正常工作2-3小时,充满一个完全耗尽的电池需要花费2小时。
7.为监护仪制定有效的维护计划,定期进行清洁、消毒,在清洁或消毒之前,断开监护仪的电源线。
(1)外表面:可用不脱毛的湿布进行清洁,选择稀释温和的肥皂水,后用干布抹净,不能直接将水泼酒或喷射到设备上。
(2)显示屏:用干净的软布蘸专用清洁剂擦拭,决不可直接喷射,也不要用酒精或医用消毒剂。
2011/5/15监护仪使用说明书目录目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1责任声明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第一章产品概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..81.1 监护仪概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. 91.2 显示界面介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..111.3 按键功能与基本操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 ..11.4 监护仪外部接口⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..151.5 内置充电电池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..16第二章监护仪的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..172.1 开箱并检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..172.2 电器连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..172.3 通电开机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..172.4 传感器的连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..182.5 记录仪的检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..18第三章系统菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.193.1 病人信息管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..193.2 缺省配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..203.3 回顾功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..213.3.1 NIBP 回顾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯213.3.2 报警事件回顾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.223.3.3 趋势图回顾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.223.3.4 趋势表回顾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.243.4 监护仪信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..253.5 监护仪设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..263.5.1 工作界面选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.263.5.2 报警限显示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.263.5.3 报警记录时间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.273.5.4 报警暂停时间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.273.5.5 参数报警形式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.273.5.6 报警音量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.273.5.7 系统时间设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.273.5.8 记录输出设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.283.5.9 事件设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.283.6 监护仪维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..283.7 演示功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..29第四章病人安全⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.30第五章维护和清洁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.325.1 维护检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..325.2 一般清洁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..325.3 清洁剂的使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..325.4 消毒和杀菌⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..335.5 消毒⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..33第六章报警⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯346.1 报警概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..346.2 报警属性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.346.2.1 报警类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯.346.2.1.1 生理报警分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..346.2.1.2 报警级别⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.346.2.1.3 可清除声光⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..356.2.1.4 可完全清除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..356.3 报警提示形式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..356.3.1 声光特性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 356.3.2 文字特性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 356.3.3 其他⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.366.4 报警状态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..366.4.1 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.366.4.2 报警静音状态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.366.4.3 报警声音关闭状态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.366.4.4 报警暂停状态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.366.4.5 状态切换⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.366.5 报警方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..376.5.1 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.376.5.2 适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.376.5.3 栓锁后的报警提示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.376.5.4 栓锁方式的清除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.376.6 报警设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..386.6.1 声音开关设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.386.6.2 自动报警关闭⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.386.6.3 开机时导联脱落⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.396.7 参数报警⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 96.8 当报警发生时应采取的措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39第七章记录仪(选配)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.407.1 记录仪的一般资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..407.2 记录仪的类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..407.3 记录输出⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..407.4 记录仪操作及状态信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..41第八章心电和呼吸(ECG/RESP )⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.428.1 心电监护说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..428.1.1 心电监护定义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.428.1.2 心电监护的注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.428.2 心电监护操作方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..438.2.1 准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.439.1 血氧饱和度监护说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..549.2 血氧饱和度监护操作方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..56 8.2.2 安装心电导联⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.448.3 心电图菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..478.4 心电报警信息与提示信⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..498.5 呼吸测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..518.6 RESP 报警信息与提示信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯..528.7 维护与清洁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..53第九章血氧饱和度(SPO2)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (54)9.3 血氧饱和度监护测量限制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..579.4 血氧饱和度菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..599.5 血氧饱和度报警信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..639.6 维护与清洁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..61第十章体温(TEMP )⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6210.1 体温监护说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 210.2 体温菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 210.3 体温报警信息与提示信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6310.4 维护与清洁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64第十一章无创血压(NIBP )⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6511.1 无创血压监护说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 511.2 无创血压监护操作方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 511.2.1 NIBP 测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (65)11.2.2 NIBP 参数设置与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (68)11.3 无创血压菜单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6911.4 NIBP 报警信息与提示信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7211.5 维护与清洁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75附录I 附件规格. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..76I.1 ECG 附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76I.2 SPO2 附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..76I.3 TEMP 附件⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76I.4 NIBP 附件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (77)附录II 产品规格. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..78 II.1 监护仪类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..78 II.2 监护仪规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..78 II.2.1 监护仪尺寸和重量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.78 II.2.2 工作环境⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.78 II.2.3 显示信息⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.78 II.2.4 电池⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.78 II.2.5 记录仪⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.78 II.2.6 回顾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3ECG 规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.1 导联配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.2 增益⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.3 心率⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.4 灵敏度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.5 输入阻抗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.13 校准信号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.4 呼吸规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯80 II.4.1 测量方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.4.2 呼吸阻抗检测范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80II.3.6 带宽⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.7 共模抑制比⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.8 电极极化电压范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.9 起搏脉冲检测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.10 起搏脉冲抑制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.11 基线恢复时间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79 II.3.12 信号范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.79II.4.3 基阻抗范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.4.4 带宽⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.4.5 呼吸率⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.4.6 窒息报警⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80II.5 SPO2 规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80. ⋯II.5.1 血氧饱和度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.5.2 脉率⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80II.6 TEMP 规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.6.1 适用温度传感器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.6.2 通道数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.6.3 测量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80II.7 NIBP 规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..80 II.7.1 测量方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.7.2 工作模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.7.3 自动测量模式的测量间隔时间⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.80 II.7.4 连续测量模式的测量时间⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (81)II.7.5 脉率范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.81 II.7.6 测量范围和精度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.81 II.6.7 过压保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.81责任声明本公司对于本手册的错误、安装错误、操作错误不作任何形式的担保,对于偶发或必然损坏不承担任何法律责任。
心电监护仪操作规程心电监护仪操作规程1. 检查仪器背后电源线插头是否插紧(交流电POWER灯亮)如有电池量低“报警提示”请检查电源是否接好。
2. 正确安装配件:血氧电缆线、血压导气管、心电电缆线等,配件尽量减少卸下,避免不必要的损坏。
3. 开机:仪器发出“嘟”一声,然后系统有一个自检过程4. (ECG)心电导联线电极的安装:黑色LA---左边锁骨下白色RA---右边锁骨下红色 LL---左边肋骨下绿色 RL—右边肋骨下棕色 V---第4,5肋骨间靠左边。
3导联使用:黑、白、红色,5导联使用:黑、白、红、率、棕色,电极对称安放。
建议每24小时更换一次电极片(特殊情况要不定期更换:如流汗过多、皮肤干燥、导电膏失效等)在使用电极片前要清洁皮肤5. (SPO2)血氧饱和度:传感器应安放在病人手指正确部位,最佳部位是食指,探头电缆线应沿手指安放,建议每2小时更换一次测量部位,不要将血氧传感器和血压袖带放在同一手臂上记录,以免影响测量效果。
传感器与心脏在同一水平位置时,测量效果最佳,切记血氧探头不要摔碰及拉扯,主电缆线安装时要顺沿推入接口不要用力,以免把针弄断。
6. (NIBP)无创血压:使用前确认袖带已完全放气,测量部位应于心脏保持水平,保证记号◎正好位于适当的动脉位置,以保证测量值的准确,如有漏气现象及时更换新袖带,如有测量不出时可操作:进入NIBP功能---选择“复位”功能----退出NIBP功能,再按测量键。
7. 使用监护仪注意事项:A确定类型(成人、小儿、新生儿)B:传感器在病人体表部位的清洁C:在使用自动测量血压时,要注意袖带不要随意放置,在不使用时调◎“手动”状态,以免损坏仪器。
D:心电波形如有干扰则调整诊断、监护、手术三种模式E:心率HR和脉搏PR同时监测进行对比8. 清洁维护:对主机外壳及附件清洁之前,必须关机且断开电源,可使用沾有少许消毒液的棉球或软布擦拭,不要用力过大,等晾干后才能使用,避免液体渗入仪器内部而损坏仪器,建议需要时对仪器的附件进行消毒,以免过多的消毒对其造成损伤。
作业指导书一、前言产品名称:除颤监护仪型号规格:BeneHeart D2/BeneHeart D3适用范围:用于对患者进行手动体外除颤、半自动体外除颤、起搏治疗和心电(ECG)、脉搏血氧饱和度(SpO2)、无创血压(NIBP)、呼吸(RESP)、二氧化碳(CO2)监护。
监护信息可以显示、回顾、存储和打印。
监护参数适用于成人、小儿和新生儿。
二、概述(一)工作模式本除颤监护提供四种工作模式:监护、手动除颤、 AED 和起搏。
在手动除颤工作模式下,操作者分析病人的心律类型,根据需要按照以下步骤操作:1.选择手动除颤工作模式,需要时,调节能量;2.充电;3.电击。
手动除颤工作模式还提供同步复律。
在实际操作中,为了防止意外,用户可使用密码来保护手动除颤工作模式的使用。
在 AED 工作模式下,本除颤监护仪自动分析病人的心脏节律,并给出是否建议电击的提示。
除颤监护仪以语音提示指导操作者完成除颤过程。
另外显示屏上还会通过声光和文字等信息进行提示。
电击按键带有背景灯光闪烁,以加强提示。
起搏工作模式提供无创起搏治疗功能,起搏脉冲通过多功能电极片发放。
用户也可以选择用密码方式来保护起搏工作模式的使用。
作业指导书(二)手动除颤手动除颤适用于无呼吸和无脉搏的室颤以及室速病人;同步复律用于终止房颤。
禁忌症:不可对出现以下任何一种情况的病人进行手动除颤治疗:1.具备反应性2.有自主呼吸3.可触摸到脉搏(三)AEDAED 适用于符合以下情况的心脏骤停病人:1.丧失反应性2.无呼吸或呼吸不正常需要对 29 天以下的病人进行除颤时,必须使用手动除颤方式。
禁忌症:不可对出现以下任何一种情况的病人使用 AED 治疗:1.具有反应性2.有正常呼吸(四)无创起搏无创起搏功能用于对心动过缓的病人进行治疗。
如果处理及时,它同样有助于对停搏病人进行治疗。
禁忌症无创起搏不可用于室颤的治疗。
当病人出现严重的体温降低时,应慎用无创起搏功能。
(五)ECG 监护ECG 功能用于监测或记录成人、小儿或新生儿病人的ECG 波形和心率。
监护仪操作规程引言概述:监护仪是医疗设备中一项非常重要的设备,它能够帮助医生实时监测患者的生命体征,提供重要的临床数据。
正确操作监护仪对于保障患者安全和提供准确的监测结果至关重要。
本文将详细介绍监护仪的操作规程,包括正确的安装和连接、设定监测参数、监护仪的维护与保养等内容。
一、安装和连接1.1 选择合适的监护仪位置:- 选择安静、通风良好的位置,避免阳光直射和湿度过高的环境。
- 确保监护仪与电源插座的距离足够,避免电源线拉扯或绊倒他人。
1.2 连接监护仪与患者:- 使用干净、无损伤的电极贴片或传感器,确保良好的信号传输。
- 根据患者病情和需要监测的生命体征选择合适的监测模块,并正确连接到监护仪上。
- 确保电极贴片或传感器与患者皮肤充分贴合,避免松动或脱落。
1.3 检查连接质量:- 在开机前,检查监护仪与患者的连接是否牢固,确保信号传输的稳定性。
- 检查监护仪屏幕上的波形和数值是否正常显示,确保监测数据的准确性。
二、设定监测参数2.1 设定监测项目:- 根据患者病情和医生的要求,选择需要监测的生命体征项目,如心电图、血压、血氧饱和度等。
- 根据患者的特殊情况,设定相应的报警参数,以便及时发现异常情况。
2.2 调整监测参数:- 根据患者的年龄、体重、性别等特征,调整监测仪器的参数,以获得准确的监测结果。
- 在设定监测参数时,遵循医疗机构的标准操作流程,确保操作的一致性和准确性。
2.3 确认监测数据准确性:- 在设定完监测参数后,检查监护仪屏幕上的波形和数值是否与患者的临床状况相符。
- 如发现异常数据或波形不正常,及时调整监测参数或检查设备连接,以确保监测数据的准确性。
三、监护仪的维护与保养3.1 定期校准监护仪:- 按照医疗机构的规定,定期对监护仪进行校准,以确保其准确度和稳定性。
- 校准过程中,应使用标准的校准设备,并记录校准结果。
3.2 清洁和消毒监护仪:- 每次使用后,应使用适当的清洁剂和消毒剂对监护仪进行清洁和消毒。
【目的】及【适应症】心电监测被列为常规的监测手段,特别是对心脏病人,施行心脏或非心脏手术,各类休克病人,心律失常,心力衰竭,心绞痛和心肌梗塞病人,心肌病,预激综合征,病态窦房结综合征,严重电解质紊乱和COPD 及呼吸衰竭病人更具有重要意义。
【物品准备】心电监护仪一台、托盘一个、容器一个、内盛酒精、棉球、软细纱布一快、导电凝胶、电极片5片、弯盘。
【操作方法】1、在设备左侧接上各种电缆及传感器。
2、接通电源,打开“开关”。
3、安放心电导联的步骤:先在电极安放部位用止血钳夹酒精棉球擦一擦,再用纱布擦一下;电极安放位置RA电极安放在锁骨下,靠近右肩;LA电极安放在锁骨下,靠近左肩;LL电极安放在左下腹;RL电极安放在右下腹;V电极安放在胸壁上;4、血氧饱和度:将传感器安放在病人手指上,指甲靠近导线测(红灯亮处),注意不可将传感器放在与血压袖带测量同侧肢体上及带动脉导管或静脉注射器管的肢体上。
5、无创血压监测:开始测量前,要选定病人模式采用尺寸适当的袖带,保证记号⊙正好位于适当的动脉之上。
按面板上的“START”键,开始测血压。
6、在“系统菜单”中选择“病人信息设置”,弹出菜单,设置“科室、病历号、床号、主治医生、病人姓名、性别”等。
7、“系统设置”菜单中选择“报警设置”,并设置“报警记录、报警记录时间、及报警暂停时间”,并在根据需要在“报警设置”选择各种测量参数的报警。
8、短按“SILENCE”按钮,可关闭所以报警声音和报警提示灯,使系统进入“报警暂停”状态;长按“SILENCE”按键,则可关闭所以的声音;但报警指示灯的报警提示和生理报警信息不会被关闭;再次按下“SILENCE”键,可退出静音状态并返回到“报警暂停”状态,再第三次按下时,会退出“报警暂停”状态并重新激活报警声音。
9、冻结功能:使用冻结功能可对冻结后的波形进行40秒的回顾,还可将冻结后的某一波形输出到记录仪。
在非冻结状态下,按下监护仪控制面板上的“FREEZE”键,系统会退出正在显示的菜单界面,进入冻结状态,同时弹出冻结菜单。
监护仪使用流程与应急预案监护仪操作流程1.设置病人类型:主菜单->病人信息设置->病人类型(体重>30kg为“成人”)2.电极片贴片位置:RA(右臂)白色:锁骨下,靠近右肩LA (左臂) 黑色:锁骨下,靠近左肩LL(左腿)红色:左腋前线与肋缘交汇处ECG注意事项:打磨安置电极片部位的皮肤、毛发,用清水或生理盐水清洁皮肤。
3.血压测量:选择合适的袖套:类型、大小(绑好后袖带标示应落在“ ”范围内)将标记φ处对准动脉测量点,待病人情绪稳定后,按“NIBP”键进行血压测量。
血压注意事项:不要在有静脉输液或插导管肢体上安装袖带测量过程手臂和袖套不能有挤压病人正在移动、发抖、痉挛或情绪激动时不宜测量。
自动测量时间间隔不宜太短(3~5min/次)无创血压不适用的情况:病人正处于严重休克或体温过低,测压将不可靠心律失常的病人心率低于40bpm(心搏/分)和高于240bpm(心搏/分)时不能进行测压严重高血压:收缩压超过250mmHg,不能完全阻断血流,袖带可能持续充气严重低血压:收缩压小于50-60mmHg,自动测压需要一定的时间(2分钟),血压太低,无法连续显示瞬间的血压变化,可能反复充气4.血氧饱和度测量:选择合适的血氧探头,探头线应该置于手背(指甲面朝向)或脚掌上血氧饱和度注意事项:传感器位置安装不到位或病人出现剧烈运动同侧手臂血压或同侧侧卧压迫,成人两小时内更换测量部位,小儿半小时更换避免强光环境对信号的干扰末梢循环差:如休克、手指温度过低;手指:涂指甲油,厚茧,手指破损,指甲过长将影响测量准确性监护维护与保养清洁:用沾有清水的棉球或软布擦拭消毒:消毒剂:70%酒精、70%异丙醇、2%戊二醛溶液方法:用软布沾消毒剂擦拭传感器,后用沾有清水的软布,擦除残留的消毒剂心电导联线:消毒后,用沾有清水的棉球或软布将残留的消毒液擦拭掉,防止线皮硬化脱落。
特别注意导联线两端的清洁。
血压袖带:将硅胶内胆取出,对袖带布包做消毒和清洗。
作业指导书生效日期:2020-07-01
一、使用对象:
凡是病情危重需要进行持续不间断的监测心搏的频率、节律与体温、呼吸、血压、脉搏及经皮血氧饱和度等患者。
二、操作程序:
(一)心电监护操作程序。
1. 连接心电监护仪电源。
2. 将患者平卧式半卧位。
3. 打开主开关。
4. 用生理盐水棉球擦拭患者胸部贴电极处皮肤。
5. 贴电极片 ( 巳有导电糊 ) 连接心电导联线,屏幕上心电示波
出现,
附一: 通常使用心电监护仪时用的电极以及各电极安放的位置:
有五个电极安放位置如下。
右上 (RA) :胸骨右缘锁骨中线第一肋间。
右下 (RL) :右锁骨中线剑突水平处。
中间 (C) :胸骨左缘第四肋间。
在上 (LA) :胸骨左缘锁骨中线第一肋间,
左下 (LL) :左锁骨中线剑突水平处。
附二: 监护系统临监测心电图时主要观察指标。
1. 定时观察并记录心率和心律。
2. 观察是否有 P 波, p 波的形态、高度和宽度如何。
3. 测量 p 一 R 间期、 Q—T 间期。
4. 观察 QRS 波形是否正常,有无“漏搏”。
5. 观察 T 波是否正常。
6. 注意有无异常波形出现
作业指导书生效日期:2020-07-01(二)监测血压
将袖带绑在至肘窝 3 一 6cm 处。
按主设定﹥测量>NIBP﹥START 分为自动监测,手动监测和持续监测及报警装置。
手动监测是随时使用随时启动 START 键;自动监测时可定时,人工设置间隔时间,机器可自动按设定时间监测;设置持续监测时,机器持续监测数分钟,一般为 5 分钟。
机器在这 5 分支内不断充气、放气,直至测出结果。
(三)经皮血氧饱和度监测:
用经皮血氧饱和度监测仪红外线探头固定在患者指 ( 趾 ) 端,监测到患者指 ( 趾 ) 端小动脉搏动时的氧合血红蛋白占血红蛋白的百分比。
三、注意事项
(一)心电监护
1. 若存在规则的心房活动,则应选择 P 波显示良好的导联。
2. QRS 振幅应 >0.5mV ,以能触发心率计数。
3. 心电监护只是为了监测心率、心律变化,若需分析 ST 段异
常
更详细地观察心电图变化,应做常规导联心电图。
(二)血压监测:
1. 应注意每次测量时应将袖带内残余气体排尽,以免影响测量
结果。
2. 测量时应根据新生儿体重选择好袖带,以免因充气压力差别而影响测量值
3. 血氧探头放置位置应与测血压手臂分开,因为在测血压时,阻断血流,而此时测不出血氧,且屏幕显示“血氧探头脱落”字样。
(三)血氧监测
作业指导书生效日期:2020-07-01
1. 使用时应固定好探头,尽量使患者安静,以免报警及不显示结果。
2. 因为探头为红外线或红射线,所以照蓝光的患儿应将探头覆盖,避免直接照射,损伤探头。
3. 严重低血压、休克等末梢循环灌注不良时,可影响其结果的准确性。
4. 应定期更换探头固定的部位,防止因探头固定时间过长影响患者局部的血液循环.
四、日常保养
1. 监护仪置放固定位置,通风,避免阳光直射。
监护仪屏幕每周用 95% 酒精棉球擦拭,心电导联线不能弯曲过度防止导联线断裂。
2. 使用前做好仪器的检查工作,保证电量充足,初次使用前或长期储存应对电池包进行12h充电备用。
3. 定期由专业人员检测监护仪性能,保证使用质量.
4. 建立使用登记本,及时填写开启及关闭时间并签名,以统计使用时间方便检测其性能。
