格力中央空调工程调试验收规范多联机组

中央空调历来就有“ 三分质量，七分安装” 的说法，不论是工程项目还是别墅家装，如果中央空调的安装不合格那么后续会带来很多的麻烦, 群坛空调网在这里给大家讲讲中央空调安装验收标准，希望能给大家带来更多的帮助, 家中在装中央空调的朋友, 或者打算安装中央空调的朋友都不妨过来一起看看。

中央空调安装验收检查方法：尺量、观察检查。

净化空调系统的观察质量检查还应包括下列项目：1、空调机组、风机、净化空调机组、风机过滤器单元和空气吹淋室等的安装位置应正确、固定牢固、连接严密，其偏差应符合规范 GB50243—2002有关条文的规定.2、高效过滤器与风管、风管与设备的连接处应有可靠密封。

3、净化空调机组、静压箱、风管及送回风口清洁无积尘。

4、装配式洁净室的内墙面、吊顶和地面应光滑、平整、色泽均匀，不起灰尘,地板静电值应低于设计规定.5、送回风口、各类末端装置以及各类管道等与洁净室内表面的连接处密封处理应可靠，严密。

检查数量：按数量抽查 20%,且不得少于 1个。

中央空调安装验收标准—材质安装过程中使用的铜管、水管、隔热材料等主要材料的材质、规格、隔壁、壁厚，用于固定室内外机的底座、支架所使用的型钢、螺帽、螺栓等辅助材料都必须达到大金空调安装说明书中规定的要求,安装使用的辅助材料尽可能为阻燃或不可燃制品.中央空调安装验收标准—分支接头制冷回路中的分支接头只允许平放或垂直安装，不允许侧放或斜放，否则会由于冷媒自身重量的而影响冷媒的流向，进而改变使用效果。

中央空调安装验收标准—铜管焊接铜管在焊接时一定要冲注适量的氮气,以防内壁过度氧化，在对某系统作业〈焊接、扩口〉 , 要对管道进行清洗(5kg/cm2 的氮气气体 3~4次持续 1～2分钟吹污并且要求在连接到机器上后用 40kg/cm2的氮气持续 24小时保压实验，具体在确认绝对不漏气的请况下开始补充冷媒。

中央空调安装验收标准 -冷媒配管为了确保使用效果每个独立的冷媒系统的实际配管长度、等效配管长度、室内几与室外机、室内几与室内机之间的高低差, 分支以后的配管长度、冷媒分支及配管的选择都必须严格遵循有关规定进行。

多联机施工规市建设工程机电设备2009.08目录一．多联机室外机施工要求二．多联机室机施工要求三．多联机冷媒管路施工要求四．空调风管施工要求五．空调冷凝水管施工要求六．空调电气施工要求七．多联机防腐与保温施工要求八．多联机系统调试要求多联机室外机施工要求一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作。

2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。

3．基础表面应水平，承重不低于机组重量的四倍以上。

4．基础四周应留有排水沟，以利于室外机化霜水的排放。

5．室外机基础设在屋顶时应协调土建方作好防水工作。

二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产生振动对建筑结构产生的影响。

2．机组噪声和振动不会对居民和环境造成影响。

3．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好，机组上方2m不应有障碍物，否则应加设导风管。

4．机组周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。

5．机组周围没有易燃、易爆及腐蚀性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁干扰源。

三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。

2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。

3．室外机应摆放整齐，面板朝向一致。

4．机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。

5．同一行外机间距在20mm以上，施工现场条件允许，考虑到散热效果和检修方便可适当增大到200mm。

两行外机间应留有1000mm以上的维修空间。

6．外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体的密封材料。

7．机组上方2米有障碍物时，加装导风管将排风引出。

8．室外机原则上不允许安装在有百叶窗封闭的空间，若必须安装的话，则叶片间距应≥30mm以上，百叶倾斜角在0—15度，且尽量加大百叶窗的面积。

中央空调项目验收标准（标准版）一、概述中央空调系统作为现代建筑的重要组成部分，其性能的优劣直接影响到建筑的舒适度和能源消耗。

为确保中央空调系统的质量，规范施工过程，保障用户权益，特制定本验收标准。

本标准适用于各类新建、改建、扩建的民用、商用及工业建筑中央空调系统的验收。

二、验收依据1.国家相关法律法规、行业标准及规范；2.设计文件、施工图纸及技术说明书；3.工程合同、招投标文件及设备材料清单；4.施工单位的质量保证体系及质量检验报告；5.验收人员应具备相应的专业知识和技能。

三、验收内容1.系统完整性检查：检查中央空调系统设备、管道、阀门、风口等组件是否齐全，连接是否牢固，无渗漏现象。

2.设备性能检查：检查空调主机、水泵、风机等设备运行是否正常，各项性能参数是否符合设计要求。

3.系统控制检查：检查自控系统是否稳定可靠，传感器、执行器等元器件是否准确灵敏，控制逻辑是否合理。

4.系统安全性检查：检查电气设备、线路及保护装置是否符合安全规范，防止火灾、触电等安全事故。

5.系统舒适性检查：检查室内温度、湿度、风速等参数是否符合设计要求，保证室内舒适度。

6.系统节能性检查：检查系统运行能耗是否合理，评估系统节能效果。

7.系统环境保护检查：检查系统运行过程中产生的噪声、振动等是否满足环保要求。

四、验收程序1.验收准备：验收人员应熟悉验收标准、设计文件及施工图纸，明确验收内容、方法及要求。

2.现场检查：验收人员按照验收内容逐一进行检查，记录检查结果。

3.整改反馈：针对检查过程中发现的问题，及时向施工单位反馈，要求其整改。

4.复查验收：施工单位整改完毕后，验收人员对整改情况进行复查，确保问题得到解决。

5.验收报告：验收人员根据现场检查及复查情况，编写验收报告，明确验收结论。

6.验收合格：验收报告经双方签字确认后，中央空调系统验收合格。

五、验收标准1.设备性能：空调主机、水泵、风机等设备运行稳定，性能参数符合设计要求。

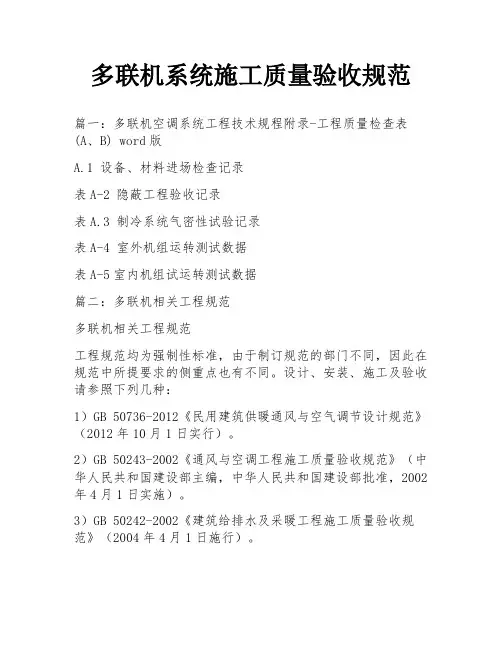

多联机系统施工质量验收规范篇一：多联机空调系统工程技术规程附录-工程质量检查表(A、B) word版A.1 设备、材料进场检查记录表A-2 隐蔽工程验收记录表A.3 制冷系统气密性试验记录表A-4 室外机组运转测试数据表A-5室内机组试运转测试数据篇二：多联机相关工程规范多联机相关工程规范工程规范均为强制性标准，由于制订规范的部门不同，因此在规范中所提要求的侧重点也有不同。

设计、安装、施工及验收请参照下列几种：1）GB 50736-2012《民用建筑供暖通风与空气调节设计规范》（2012年10月1日实行）。

2）GB 50243-2002《通风与空调工程施工质量验收规范》（中华人民共和国建设部主编，中华人民共和国建设部批准，2002年4月1日实施）。

3）GB 50242-2002《建筑给排水及采暖工程施工质量验收规范》（2004年4月1日施行）。

4）GB50274-2010《制冷设备、空气分离设备安装工程施工及验收规范》（中华人民共和国机械工业企业联合会主编，中华人民共和国住房和城乡建设部批准，2011年2月1日实施）。

5）GB50189-2005《公共建筑节能设计标准》（2005年7月1日施行）。

6）GB50016-2006《建筑设计防火规范》（中华人民共和国公安部主编，中华人民共和国建设部批准，2006年12月1日施行）。

7）GB 50045-95(2005年版)《高层民用建筑设计防火规范》（中华人民共和国公安部主编，中华人民共和国建设部批准，1995年11月1日施行）。

8）JGJ174-2010《多联机空调系统工程技术规程》（中华人民共和国住房和城乡建设部批准，2010年9月1日施行）。

GB/T27941-2011《多联式空调（热泵）机组应用设计与安装要求》（2012年10月1日施行）。

篇三：多联机管道施工技术及验收要求附录：制冷剂管施工技术及验收要求1 铜管焊接基本技术要求1.1采用钎焊、钎料可采用铜磷、铜锌、银等，可采用气体助焊剂，钎焊温度为735-840℃（铜管为浅红色）；1.2焊接气体使用0.3-0.4mpa工业氧气为0.007-0.4mpa液化石油气（或乙炔气），保护气体使用压力0.05-0.03mpa得氮气；1.3焊前应检查焊炬得连接处和各气阀的严密性，并检查焊嘴有无堵塞现象，发现后必须马上处理；1.4焊接部位应无毛刺、无变形、内外表面干净、无绣无油；1.5铜管应正对、直接插入规定深度（见附表1,），装配件中心应重合，应采用专门用具定位，而不能用手；附表1 承插口深度表1.6焊后可对接头处再次加热至200℃-300℃铜管变色，即退火处理，焊缝凝固前不移动或振动焊件；1.7焊缝应保证表面光滑、填角均匀饱满、自然圆弧过渡，无过烧、裂纹、烧穿缺陷，无气孔、夹渣、虚焊、焊瘤等缺陷。

多联机施工规市建设工程机电设备2009.08目录一．多联机室外机施工要求二．多联机室机施工要求三．多联机冷媒管路施工要求四．空调风管施工要求五．空调冷凝水管施工要求六．空调电气施工要求七．多联机防腐与保温施工要求八．多联机系统调试要求多联机室外机施工要求一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作。

2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。

3．基础表面应水平，承重不低于机组重量的四倍以上。

4．基础四周应留有排水沟，以利于室外机化霜水的排放。

5．室外机基础设在屋顶时应协调土建方作好防水工作。

二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产生振动对建筑结构产生的影响。

2．机组噪声和振动不会对居民和环境造成影响。

3．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好，机组上方2m不应有障碍物，否则应加设导风管。

4．机组周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。

5．机组周围没有易燃、易爆及腐蚀性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁干扰源。

三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。

2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。

3．室外机应摆放整齐，面板朝向一致。

4．机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。

5．同一行外机间距在20mm以上，施工现场条件允许，考虑到散热效果和检修方便可适当增大到200mm。

两行外机间应留有1000mm以上的维修空间。

6．外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体的密封材料。

7．机组上方2米有障碍物时，加装导风管将排风引出。

8．室外机原则上不允许安装在有百叶窗封闭的空间，若必须安装的话，则叶片间距应≥30mm以上，百叶倾斜角在0—15度，且尽量加大百叶窗的面积。

1.0.l 为了适应行业发展的需要，规范市场，加强对家用、商用中央空调工程质量管理，统一家用、商用中央空调工程质量验收，保护消费者和生产厂商及安装施工企业的利益，参照国内外先进标准，并结合我国的国情，特制定本规范。

1.0.2 本规范适应于单机制冷量范围7－80kw 的电力驱动家庭与小型公共场所的中央空调工程施工质量的验收。

1.0.3 家用、商用中央空调工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定。

1.0.4 家用、商用中央空调工程使用的主要材料、设备、成品及半成品应为有技术标准的产品，并具有出厂检验合格证明。

为工程加工的非标产品和防火要求的产品，亦应具有质量检验合格的技术鉴定证明，并应符合国家和有关强制性标准的规定。

1.0.5 家用、商用中央空调工程施工质量验收除应执行本规范的规定，有国家现行标准规范的规定应按国家规定标准执行为准。

2.0.1 家用、商用中央空调工程施工质量的验收，除应符合本规范的规定外，还应按照被批准的设计图纸、合同约定的内容和相关技术标准的规定进行。

施工图纸修改必须有设计单位的设计变更通知书或者技术核定签证。

2.0.2 承担家用、商用中央空调工程项目的安装施工企业，应具有相应工程施工资质及相应质量管理体系。

2.0.3 安装施工企业承担家用、商用中央空调工程施工图纸的设计及施工时， 还必须具有相应的设计资质及质量管理体系，并取得业主的书面允许或者签字认 可。

2.0.4 家用、商用中央空调工程安装施工现场的质量管理应符合《建造工程 施工质量验收统一标准》 GB5030－200 第 3 ．0 ．l 条的规定。

2.0.5 家用、商用中央空调工程所使用的主要材料、成品、半成品和设备的 进场，必须对其进行验收。

验收应经监理工程师认可，并应建立相应的质量记 录。

2.0.6 家用、商用中央空调工程的施工，按风管系统、冷热水系统、制冷剂 系统每一个分项施工工序作为工序交接检验点，并建立相应的质量记录。

家用中央空调施工质量验收规范--------------- 家用中央空调施工质量验收规范(试行)1 总则1(1 为了适应行业发展的需要，规范市场，加强对中国地区小型中央空调工程质量管理，统一小型中央空调工程质量验收，保护消费者和生产厂商及安装施工企业的利益，特制定本规范。

2 基本规定2(1 小型中央空调工程施工质量的验收，除应符合本规范的规定外，还应按照被批准的设计图纸、合同约定的内容和相关技术标准的规定进行2(2 承担小型中央空调工程项目的安装施工企业，应具有相应工程施工资质。

小型中央空调工程中从事管道焊接施工的焊工,电气线路施工的电工,设备安装的制冷工必须具备操作资格证书。

2(3 家用中央空调工程的施工，按冷热水系统(KOOLMAN)、制冷剂系统(ILLUSION) 施工工序划分，具体划分工序见下表: 系统分项施工工序放样确认--安装室内机--安装室外机--安装水系统管道--试压检漏--安装风管--调试--安冷热水系统装风口--竣工验收放样确认--安装室内机--安装室外机--安装制冷剂系统配管、冷凝水管道--检漏--真空干燥制冷剂系统 --安装风管--调试--安装风口--竣工验收2(4 小型中央空调工程安装施工过程中发现设计文件有差错，应及时提出修改或更正建议，经设计认可及时形成书面文件归档，由设计方与用户签字确认。

2(5 小型中央空调工程的安装施工应按规定的程序进行，并与土建、装璜水电等专业工种互相配合。

2(6 小型中央空调工程竣工验收应在用户参与下进行，安装施工企业应具有专业检测人员和符合有关标准规定的测试仪器。

3 通风管道3(1 通风管道尺寸应根据设计图纸尺寸要求进行制作，风管和配件表面应平整、圆弧均匀、纵向接缝应错开，咬口缝应紧密，宽度均匀。

风管及其配件的规格应按有关国家标准规范制作。

3(2 复合材料风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃B1级，且对人体无害的材料。

一、室内机安装1.位置准确，并保证水平度。

二、室内机必须做好防尘措施防止装修异物进入机组，造成后期机组产生异味、电机异响、冷凝水管脏堵、蒸发器脏堵，空调制冷效果差。

回风口和出风口也可以采用防尘贴，在防尘贴上注明内机出风口和回风口尺寸，检修口位置也要标明，方便后续人员施工。

1.室内机必须预留足够的检修空间，并且必须采用无异味阻燃纳米帆布导风。

内机做防尘保护，风道软连接必须采用三防布（防火、放水、防霉）。

工艺规范：所有的制冷剂管道安装时，要保证与机组电器盒的距离在 500mm 以上，以保证足够的维修空间。

这个位置是目前没有得到重视的地方，请安装人员注意！三、吊杆支架及保护套安装要1.管道吊杆支架安装前应红外激光或墨斗弹线定位，吊杆安装完成后应横竖成线。

2.冷媒管的吊杆间距应小于1.2m，做到间隔均匀，统一美观。

3.吊杆支架处须采用套管保护，避免震动造成保温棉破损。

四、冷媒管安装要求1.管路必须做到横平竖直，美观整洁，经销商自行订做广告标识进行粘贴。

2.管路保温须用保温胶水封严实，不得出现管路外露的现象。

3.管路穿过墙体孔洞时须用发泡剂封堵，若穿过不规则墙体时必须做套管保护，避免划破保温棉。

4.铜管焊接时必须充氮保护，通氮气压力0.05Mpa 左右。

五、分歧管安装要求分歧管的主要作用是将制冷剂合理分流。

安装时要注意以下几点：1、分歧管必须与设备配套，不得使用厂家规定以外的产品；2、分歧管安装前一定要核对型号，与铜管规格需匹配；3、在分歧管安装时应尽量靠近室内机，减小室内机支管路对冷媒分配的影响；4、分歧管有以下两种布置方式：水平安装时：要求三个端口在同一水平面上，夹角不应＞15°；竖直安装时：可以向上或向下，需保证三个端口在同一个立面上，但不允许倾斜；特别提醒：分歧管支管方向必须一致，不然会导致冷媒分配不均影响设备制冷制热效果。

分歧管的位置选择：①相邻两个分歧管之间的直管段长度大于等于500mm；②分歧管主管端口前的直管段大于等于500mm ；③分歧管支管到室内机部分直管段大于等于500mm。

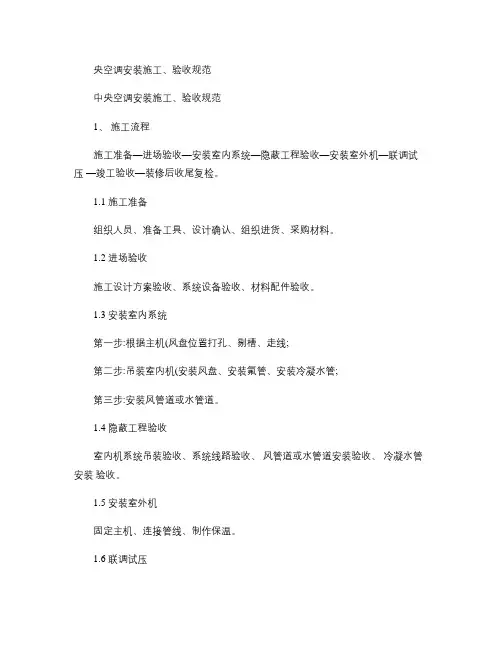

央空调安装施工、验收规范中央空调安装施工、验收规范1、施工流程施工准备—进场验收—安装室内系统—隐蔽工程验收—安装室外机—联调试压—竣工验收—装修后收尾复检。

1.1 施工准备组织人员、准备工具、设计确认、组织进货、采购材料。

1.2 进场验收施工设计方案验收、系统设备验收、材料配件验收。

1.3 安装室内系统第一步:根据主机(风盘位置打孔、剔槽、走线;第二步:吊装室内机(安装风盘、安装氟管、安装冷凝水管;第三步:安装风管道或水管道。

1.4 隐蔽工程验收室内机系统吊装验收、系统线路验收、风管道或水管道安装验收、冷凝水管安装验收。

1.5 安装室外机固定主机、连接管线、制作保温。

1.6 联调试压系统调试、打压试验(水机。

1.7 竣工验收主机系统安装验收、系统运行试验验收、冷凝水排放试验验收、书面文档及遗留问题交接。

1.8 装修后收尾复检在客户装修完工后,完成收尾、免费复检,复检内容与竣工验收相同。

2、验收的基本标准2.1 进场验收的基本标准2.1.1 施工设计方案验收的基本标准1、方案完整、图纸齐全,符合相应的国家标准和规范;2、方案满足客户的实际需求;3、方案符合现场施工条件的要求,室内主机(风盘安装位置设计合理,室外机的安装位置牢固可靠、通风良好, 远离强热源和其他设备的排气口, 且不违反物业管理的规定;4、方案中管线路由设计合理,符合建筑施工规范的要求。

2.1.2 系统设备验收的基本标准1、进场的系统设备包装完整无损且符合合同规定;2、设备的品牌、规格型号、数量与合同约定一致;3、设备开箱后,根据装箱单清点核对全部零、部件、附属材料和专用工具,并检查说明书、合格证、检验记录和必要的装配图及技术文件是否齐全。

4、设备及其零、部件表面无缺损和锈蚀等情况;5、设备用电规格与现场供电相一致。

2.1.3 材料配件验收的基本标准1、根据施工设计方案的材料及配件清单,核对主要材料及配件的品牌、名称、规格型号, 其中标准材料及配件均应符合国标且相关证件齐全。

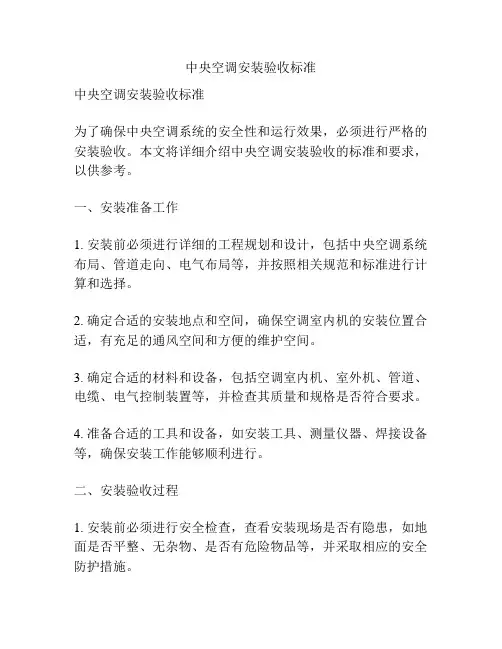

中央空调安装验收标准中央空调安装验收标准为了确保中央空调系统的安全性和运行效果，必须进行严格的安装验收。

本文将详细介绍中央空调安装验收的标准和要求，以供参考。

一、安装准备工作1. 安装前必须进行详细的工程规划和设计，包括中央空调系统布局、管道走向、电气布局等，并按照相关规范和标准进行计算和选择。

2. 确定合适的安装地点和空间，确保空调室内机的安装位置合适，有充足的通风空间和方便的维护空间。

3. 确定合适的材料和设备，包括空调室内机、室外机、管道、电缆、电气控制装置等，并检查其质量和规格是否符合要求。

4. 准备合适的工具和设备，如安装工具、测量仪器、焊接设备等，确保安装工作能够顺利进行。

二、安装验收过程1. 安装前必须进行安全检查，查看安装现场是否有隐患，如地面是否平整、无杂物、是否有危险物品等，并采取相应的安全防护措施。

2. 室内外机的安装必须符合设计和规范要求，安装位置要合理，离墙面距离要符合标准要求，保证空调机组的正常运行和维护。

3. 安装过程中必须按照制造商提供的安装说明书和技术要求进行操作，包括管道连接、电缆布线、电气连接等，确保每个步骤的准确性和稳定性。

4. 安装完成后，必须进行严格的安装验收测试，包括泄漏测试、真空测试、电气参数测试等，确保系统的正常运行和性能指标的达标。

三、安装验收内容1. 管道系统的验收（1）管道连接必须牢固可靠，无渗漏，选用合适的连接方式；（2）管道走向合理，不得有明显的弯曲、斜拉等现象；（3）管道绝热层完好，无破损和漏缝。

2. 电气系统的验收（1）电缆布线规范、接地良好、无短路、断路等问题；（2）控制线路正确并可靠，与空调系统正常通讯；（3）电气参数测试合格，如电压、电流、功率等。

3. 室内外机的验收（1）室内外机之间的管道和电缆连接正确，无松动或接触不良；（2）机组安装牢固，无明显的震动和噪音；（3）机组外观无明显损坏和污染。

4. 系统功能测试和调试（1）空调系统的各项功能正常，如制冷、制热、除湿等；（2）系统运行平稳，无异常报警和故障；（3）空调系统能够满足设计要求，达到设计的温度和湿度。

中央空调安装验收标准中央空调安装验收标准是为了规范空调安装工程的质量，保证安装后的中央空调系统能够正常运行，提供舒适的室内环境。

本文将从设备选型、安装工艺、管道布置等方面详细介绍中央空调安装验收标准。

一、设备选型中央空调设备的选型是中央空调工程成功与否的重要因素。

在选型时，需考虑以下几点：1. 根据使用场所的面积、高度、人员密度等要素，合理确定中央空调设备的制冷（或制热）能力。

2. 根据使用场所的功能，选择适宜的空调类型，如风冷式、水冷式、地源热泵等。

3. 选用有品牌、质量可靠的设备，保证后续维修和配件更换的便利。

二、安装工艺中央空调安装工艺是确保设备正常运行的关键步骤。

以下是几个重要方面的要求：1. 安装人员需具备相关资质和经验，熟悉相关安装规范，并穿戴齐全的工作服和防护用品。

2. 安装前需进行现场勘测，确定空调设备的安装位置、进出风口的位置、配管路径等。

3. 安装中需要注意设备与周围结构的间距要求，保证设备正常运行和维护。

4. 安装时需遵循相关规范，如设备固定牢固、电气接线正确可靠、防震防腐措施到位等。

三、管道布置管道布置影响着中央空调系统的运行效果和维修保养。

以下是几点管道布置的要求：1. 冷却水和冷凝水管道的斜度需合理，保证水可以自然流动并排空。

2. 冷却水和冷凝水管道的材质应符合相关标准，具有良好的防腐蚀性能。

3. 管道的密封及固定处理需符合要求，防止漏水和振动噪音。

四、系统调试与验收安装完成后，必须进行系统调试和验收，以确保空调系统的正常运行。

以下是相关要求：1. 在系统调试前，要确保所有的管道、电气连接和设备固定等工作已经完成。

2. 调试时需逐一检查各个设备的运行状态、参数是否正常，如制冷量、制热量等。

3. 验收时需进行系统的全面测试，包括制冷运行、制热运行、换气系统等。

4. 验收合格后，需记录验收结果，并提供相应的安装报告和验收报告。

五、日常维护与保养中央空调安装验收完成后，还需要进行日常维护和保养，以保证其长期稳定运行。

中央空调氟机的安装步骤坛海格力电器股份有限公司对于一份完整的空调氟系统的施工图纸，工程施工监理应该认、 真学习、并熟悉施工图纸，做好自审和会审工作。

般可以从如下几个方面进行相应的审核工作:1、 多联系统空调室内机与室外机容量配比是否 在规范范围之内？2、 连接管的长度、尺寸、以及室内外机组落差 是否在允许范围之内？3、 分歧管的选型是否正确？4、 管路的走向与现场实际情况是否符合；5、 内机的送风方式是否妥当，与装饰是否配合。

6、 外机的位置是否适合（通风良好，噪音不影 响居民）？C GREEi^ [snm央空蜩]空调施工图纸的审核室外机分歧集管I b*L.;a|Lgf I 室内机I £c <* . 1I 1室内机 最远配管相当长度LW125m 3」7-分 L 」 一部 ——第歧.d第一分歧的最远配管相当长度LW50m相当长度是按Y型分歧管0. 5m—个，分歧集管1. 0m—个设计。

C GREEi^[fsnm央空爾]允许值配管部分配管总长(实际长)250m L1+L2+L3+……i+j最运配管长(m) 实际长度100mL1+L3+L4+L5+L6+J 相当长度125m第一分歧管到最远配管相当长度L(m)50m L3+L4+L5+L6+j室内机一室外机落差率外机在上50m 室外机在下40m室内机一室内机落差15m注：按照冷量的大小不同有不同的长度要求殊每格力电貉肢份有阻公司铜管安装吊杆间距要求如下:公称直径(倆)9、52121619222528353841最大间距Cm)L111、1L2L21、41、51、51、81、8 1.8 L2 1.5 1.5 1.8 1.8 2.0 2.2 2.2 2.2 2 A 2.4注w L1为水平支架、吊架的最大耐即r L2为乗虑支架、吊架的最大间艇。

以上以保温管道进行规定。

㈢:•- = •.PVC管安装吊杆间距要求如K:PP.R/PVC 外径①(mm)253240>50支、吊架间距(mm)W800W800W1000W1000镀锌管径DN (mm)W2532>40支、吊架间距(mm)<2000£500<3000C GREEi^ ［植力中央空阴］电子膨胀阀的安装对于电子膨胀阀外置的》电子膨胀阀安装时应注意如下几点:1、电子膨胀阀应安装在便于检修的位置；2、电子膨胀阀与内机之间管长的距离应尽量犬于1米;电子膨胀阀两端头的保温应包好不露出铜应注意电子膨胀阀上的标示》应按照标示所示的接管;5、电子膨胀阀的控制线应与电源线保持馬公分以上的距离°［宿7□中央空涮］室内机组的安装总冷凝水管为水平时，冷凝水支管的连接方式;冷凝水支管的连接方式;C GREEi^[fsnm 央空爾]室内机组的安装——冷凝水管安装室内机组的安装天井机冷凝水的连接方式;尢花板/臭luis7f_提冰r h j子②（附件〕含内置水泵，扬程700 mm/ -------------------------------------------------------- \<r<:多联系统冷媒配管施工流程冷媒铜管标准冷媒铜管的选择, 见右表：注：1、O材为盘管,1/2H 为直管；2、用于R410A的铜管必须经去油处理。

外观检查；联合试运转；试运行的测试值要记录在检查报告上；将冷媒管的长度和制冷剂补充量记在室外机背面的记录板上；在综合效能试验测定与调整后，各项指标满足技术要求，进行交工验收。

将有关联系统的图表资料装订成册后交给业主，请业主存档保管。

施工主要难点和解决办法本系统一定要保持冷媒管内干净、无杂质、无水分。

解决的办法是：选材要严格，铜管尽量减少焊口，焊接时必须进行脱养焊接，吹污和抽真空都要达到规定要求。

设备防护1.防护内容主要室内机、室外机及遥控器。

2.室内机装好后，要进行塑料包扎防护，室外机安装就位，用膨胀螺栓固定。

3.管线在连接室内外机前一律采取密封保护。

4.遥控器集中收集，在调试时以免丢失、损坏。

5.水管连接：热水器进水口处（蓝色堵帽）连接一个泄压阀，热水管应从出水口（红色堵帽）连接。

在管道接口处都要使用生料带，防止漏水，同时安全阀不能旋的太紧，以防损坏。

如果进水管的水压与安全阀的泄压值相近时，应在远离热水器的进水管道上安装一个减压阀。

6.电源：确保热水器是可靠接地的。

使用的插座必须可靠接地。

7.充水：所有管道连接好之后，打开水龙头或阀门，然后打开热水将热水器充水，排出空气直到热水龙头有水流流出，表明水已加满。

关闭热水龙头，检查所有的连接处，是否有漏水。

如果有漏水，排空水箱，修好漏水连接处，然后重新给热水器充水。

8.在货物到达采购人制定地点后，我公司派3名工程技术人员到达现场，在采购人技术人员在场情况下开箱清点货物，组织安装、调试，并承担因此发生的一切费用。

包装、运输、装卸A.货物交货时外包装应完好，采购人有权对货物进行抽查，外包装破损的，采购人有权拒收货物，投标人必须立即更换，因此照成的延迟交货，采购人将按照投标承诺对投标人进行处罚。

B.投标货物必须为全新产品，如采购人认为到货产品属于非第一次出厂的产品将有权拒绝收货，投标人必须立即更换，否则采购人有权终止合同。

C.交货时需一并提供以下资料：⑴出厂合格证⑵产品使用说明书或操作手册（中文、中英文对译）⑶装箱单①保修卡及售后服务说明②其他必备配件⑴采购人有权检查产品质量是否符合本标准要求，交货时订货方可按出厂检验项目验收。

中央空调安装施工、验收规范1、施工流程施工准备—进场验收—安装室内系统—隐蔽工程验收—安装室外机—联调试压—竣工验收—装修后收尾复检。

1.1 施工准备组织人员、准备工具、设计确认、组织进货、采购材料。

1.2 进场验收施工设计方案验收、系统设备验收、材料配件验收。

1.3 安装室内系统第一步:根据主机(风盘)位置打孔、剔槽、走线;第二步:吊装室内机(安装风盘)、安装氟管、安装冷凝水管; 第三步:安装风管道或水管道。

1.4 隐蔽工程验收室内机系统吊装验收、系统线路验收、风管道或水管道安装验收、冷凝水管安装验收。

1.5 安装室外机固定主机、连接管线、制作保温。

1.6 联调试压系统调试、打压试验(水机)。

1.7 竣工验收主机系统安装验收、系统运行试验验收、冷凝水排放试验验收、书面文档及遗留问题交接。

1.8 装修后收尾复检在客户装修完工后，完成收尾、免费复检，复检内容与竣工验收相同。

2、验收的基本标准2.1 进场验收的基本标准2.1.1 施工设计方案验收的基本标准1、方案完整、图纸齐全，符合相应的国家标准和规范;2、方案满足客户的实际需求;3、方案符合现场施工条件的要求，室内主机(风盘)安装位置设计合理，室外机的安装位置牢固可靠、通风良好，远离强热源和其他设备的排气口，且不违反物业管理的规定;4、方案中管线路由设计合理，符合建筑施工规范的要求。

2.1.2 系统设备验收的基本标准1、进场的系统设备包装完整无损且符合合同规定;2、设备的品牌、规格型号、数量与合同约定一致;3、设备开箱后，根据装箱单清点核对全部零、部件、附属材料和专用工具，并检查说明书、合格证、检验记录和必要的装配图及技术文件是否齐全。

4、设备及其零、部件表面无缺损和锈蚀等情况;5、设备用电规格与现场供电相一致。

2.1.3 材料配件验收的基本标准1、根据施工设计方案的材料及配件清单，核对主要材料及配件的品牌、名称、规格型号，其中标准材料及配件均应符合国标且相关证件齐全。

格力中央空调安装标准别墅项目（多联机）安装质量规范及验收标准一、施工形象及安全文明施工要求 (2)二、工程物料、设备现场摆放 (3)三、设备安装 (4)（一）室内机安装 (4)（二）室外机安装 (4)四、开孔及套管安装 (5)五、吊杆支架安装 (6)六、冷媒管安装 (7)七、排水管安装 (8)八、铜管试压作业 (9)九、保温作业 (10)十、电气安装 (11)十一、风口、手操器安装 (12)十二、调试验收 (13)十三、其它规定 (13)一、施工形象及安全文明施工要求1、现场统一人员必须穿着格力统一工作服（禁止穿着其他空调品牌字样的工作服）2、现场必须张贴《格力多联机施工规范挂图》，进场时在客厅的墙壁中心位置悬挂或粘贴，到装修单位进行墙漆工序或空调工程完工时可撤除3、现场施工队长必须持有格力颁发的技术服务资格证4、施工现场必须做到“人走场清”，离开施工现场必须清理带走施工余料废料、施工过程产生的垃圾等5、现场宜有施工提示牌（可包含安全文明施工、施工进度等内容）6、施工人员举止文明，不破坏现场其他设施。

二、工程物料、设备现场摆放1、设备应按外包装标示堆放，最底面垫纸板或木方2、设备、材料堆放场所应能防尘、防水、防晒3、设备安装前不得随意拆除外包装4、铜管直管下方用高度大于100mm的木条垫放，并做好封口处理5、铜管盘管下方必须垫放干净的纸皮，并做好封口处理6、保持保温材料内外表面干净清洁并堆放整齐7、其他材料用纸盒分类摆放整齐三、设备安装（一）室内机安装1、室内机安装位置准确（安装前应做精确定位），并保证水平度不大于±1mm/m2、室内机的吊装丝杆规格不小于Φ8mm3、室内机吊装丝杆下方用双螺母固定4、四根丝杆保持垂直并长度一致，安装完成后丝杆下方长度超出螺母100mm左右5、在室内机电器盒及铜管接头下方必须留有检修口，尺寸在350×350以上6、回风口兼做检修口的，回风口应往电器盒方向延长350mm以上7、室内机吊装完成后的保护方式：①用珍珠棉进行包裹保护，包裹两端应采用胶带缠绕固定，应做到严密、美观、整齐、无破损。
