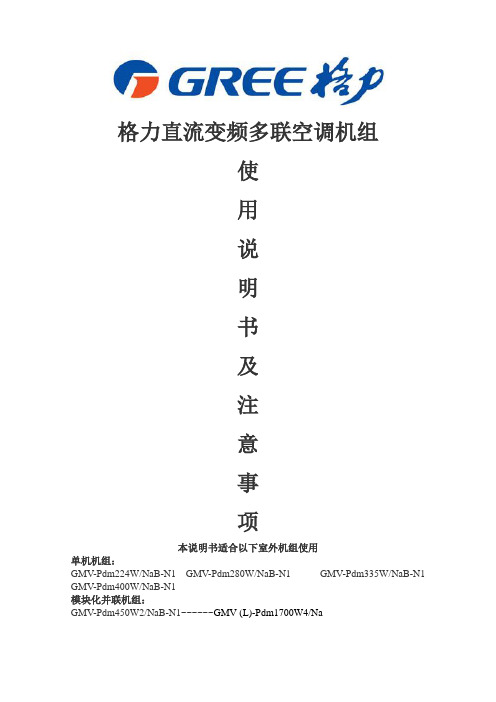

格力直流变频多联空调机组使用说明书及注意事项本说明书适合以下室外机组使用单机机组：GMV-Pdm224W/NaB-N1 GMV-Pdm280W/NaB-N1 GMV-Pdm335W/NaB-N1 GMV-Pdm400W/NaB-N1模块化并联机组：GMV-Pdm450W2/NaB-N1~~~~~~GMV (L)-Pdm1700W4/Na●使用时，同时运行的室内机总容量不得大于室外机容量。

否则，会导致室内机制冷制热量不足。

●空调室内机和室外机根据机组容量需单独安装空气开关（或熔断器），所有室内机需要安装一个总空气开关。

每一台室内机空气开关作为对应室内机短路保护及异常过载用，平时出于合上状态。

而总开关作为所有室内机统一供电用，统一给所有内机供电或切断电源。

●为了使空调机组启动顺利，应在开始运行前8小时就能把空调机组的总电源开关预先打在“开”状态。

●每台室内机接受停机信号后，该室内机的风机将继续工作20~70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。

●当室内机选择的运行模式和室外机运行模式冲突时，五秒后室内机故障闪烁灯或线控器显示操作冲突，室内机停机，此时可将室内机转换运行模式与室外机运行模式不冲突即可恢复正常。

制冷模式和除湿模式不冲突，送风和任何模式均不冲突。

1．使用本机前请仔细认真的阅读《使用说明》手册，并按手册指导正确操作。

2．特别提醒您注意以下两个标识的意义：警告！：表示如操作不当，有可能会造成人员伤亡或严重伤害的标志。

注意！：表示如操作不当，有可能会造成人员伤害或财物损坏的标志。

警告！不要在空调旁边使用或储存易燃易爆及有毒的危险品。

在发生故障（如闻有燃烧气味等）的情况下，请马上关闭空调机组的总电。

保持空气流通以避免房间缺氧。

切勿把手指或物件插入排气口或进气格栅。

请经常注意安装支架等经长期使用是否有损坏。

切勿进行改装。

修理或要移装空调时请与经销商或专业安装人员联系。

总电源必须可靠接地，以保证空调机组有效接地，避免发生触电危险。

GMV多联空调机组安装与维修1目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养2第一部分安装1安装注意事项☆　时，同时运使用行的室内机总容量不得大于室外机容量。

否则，会导致各室内机制冷（制热）量不足。

☆　各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。

　☆　为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。

[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。

]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。

☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。

☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。

32工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题42.1连接管允许长度和落差第一分歧的最远配管相当长度L ≤50m室内机之间的落差h ≤15m 室内机和室外机之间的落差H ≤50m 相当长度是按分歧头0.5m 一个，分歧集管1.0m 一个设计。

f室内机g h i第一分歧部室外机ed c b a最远配管相当长度L ≤125m 室内机分歧集管制冷剂管允许长度/高度差　允许值　配管部分　配管总长（单程实际长）250m L 1+L 2+L 3+L 4+L 5+L 6+L 7+a+b+…+i+j实际长度　100m单程最远配管长（m ）　等效长度　125mL 1+L 3+L 4+L 5+L 6+j第一分歧管到最远配管　等效长度L （m ）　50m L 3+L 4+L 5+L 6+ j室外机在上　50m ——　室内机－室外机落差　室外机在下　40m ——　室内机-室内机落差　15m——　5请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。

2018年GMV多联机维修培训手册本文图片来源于：珠海格力电器股份有限公司
如果觉得图片中文字过小，建议点击图片阅读。

系统原理图
各部件功能和主要名称
显示代码表
常见故障处理
显示代码表
常见故障处理
显示代码表
常见故障处理
显示代码表
常见故障处理
调试参数参考值
（完）
----------------------------------------------------------------------------------------------------
目前我们制冷百科公众号收集几十个空调品牌的故障代码，都是免费获取。

如下图所示，要故障代码的小伙伴关注制冷百科，在菜单“故障代码”一栏免费获取！
15万制冷人等您关注！。

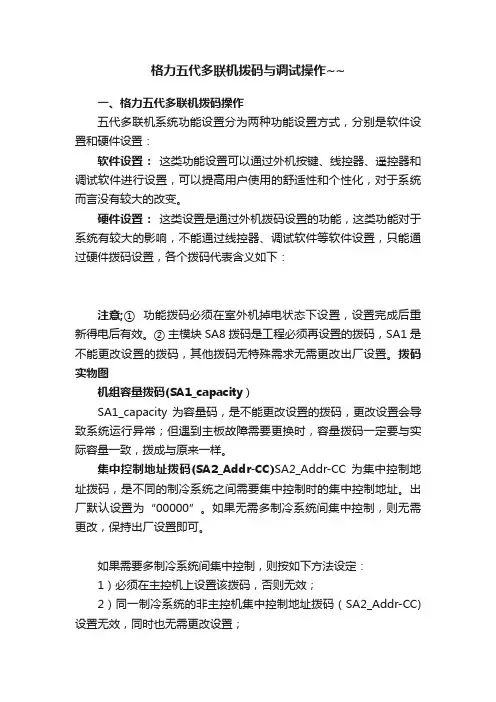

格力五代多联机拨码与调试操作~~一、格力五代多联机拨码操作五代多联机系统功能设置分为两种功能设置方式，分别是软件设置和硬件设置：软件设置：这类功能设置可以通过外机按键、线控器、遥控器和调试软件进行设置，可以提高用户使用的舒适性和个性化，对于系统而言没有较大的改变。

硬件设置：这类设置是通过外机拨码设置的功能，这类功能对于系统有较大的影响，不能通过线控器、调试软件等软件设置，只能通过硬件拨码设置，各个拨码代表含义如下：注意;①功能拨码必须在室外机掉电状态下设置，设置完成后重新得电后有效。

② 主模块SA8拨码是工程必须再设置的拨码，SA1是不能更改设置的拨码，其他拨码无特殊需求无需更改出厂设置。

拨码实物图机组容量拨码(SA1_capacity）SA1_capacity 为容量码，是不能更改设置的拨码，更改设置会导致系统运行异常；但遇到主板故障需要更换时，容量拨码一定要与实际容量一致，拨成与原来一样。

集中控制地址拨码(SA2_Addr-CC)SA2_Addr-CC 为集中控制地址拨码，是不同的制冷系统之间需要集中控制时的集中控制地址。

出厂默认设置为“00000”。

如果无需多制冷系统间集中控制，则无需更改，保持出厂设置即可。

如果需要多制冷系统间集中控制，则按如下方法设定：1）必须在主控机上设置该拨码，否则无效；2）同一制冷系统的非主控机集中控制地址拨码（SA2_Addr-CC)设置无效，同时也无需更改设置；3）必须将其中一个制冷系统的主控机的集中控制地址拨码（SA2_Addr-CC)设为“0000×”，则该系统为主系统；4）其他制冷系统主控机的集中控制地址拨码（SA2_Addr-CC)按如下设置：注意：①拨码拨到ON端表示为0；②拨码拨到与ON相反的一端表示为1；③×表示无效。

④各个制冷系统之间的集中控制地址拨码（SA2_Addr-CC)不能相同，否则会出现地址冲突故障，机组无法运行。

格力多联调试步说明书
1、待全部系统安装好以后，抽真空、定量充注氟利昂。

2、先设定好室内机地址码，每个机器使用一组不同的地址码，不可重复，
3、如果室外机是多台并联的，还需要设定室外机地址码。

然后就是预热6小时以上，通电试机。

格力多联机主板调试的按键说明如下：
1、根据接线选择一台外机作为主外机，其主板上的SA8拨码设为出厂默认的“00”，机组经调试后，主机数码管显示 01 OF AO。

2、找出主控机，在主控机上按调试键SW7，5秒后进入机组调试功能。

3、显示db 01 0C时无需操作，模块对内机地址进行分配，如果机组无异常，数码管显示 db 02 Ad。

4、如果显示数量和工程实际连接数量一致，则在主控机上按SW7确认键确认。

5、如果系统内没有冷媒或冷媒量不满足启动运行要求，则机组会提示U4“缺冷媒保护”，此时需要追加部分冷媒量直至异常消除。

机组无故障后，机组显示OC，多联机调试完成。

图文解说┃格力多联机调试方法与步骤CAN多联机的接线总图：(1)速度快(2)无极性(3)螺钉固定(4)并联串接(5)内机免拨码调试方案：第一种：在外机主板上按键操作。

第二种：使用格力专业的调试监控软件。

调试前的准备：1、调试启动前，应再次确认各个基础模块的截止阀门已完全开启。

2、调试前，务必确认配管追加冷媒已经完成或者已经完成70%以上的冷媒追加量。

本文来源:制冷百科。

3、让压缩机预热8小时（即外机通电）。

4、外机面板合上。

5、设置外机主、从模块。

设置外机主、从模块：详细设置步骤为：机组得电前，根据接线选择一台外机作为主外机，其主板上的SA8拨码设为出厂默认的“00”，其余外机主板上的SA8设为“10”。

（“00”表示主模块，“10”表示从模块）。

注意：只能将一台外机模块设置成主模块外机。

特别提醒：机组未经调试，上电后主机数码管显示 01 OF AO.（AO代表机组未调试）.说明：启动机组调试时，系统自动根据当时的环境温度选择运行模式：当室外环境温度在20℃以上时，调试模式应为制冷模式；当室外环境温度在20℃以下时，调试模式应为制热模式。

主控机设置1：找出主控机，即模块地址SA8为 “00”的模块。

在主控机上，长按调试按键SW7键5秒以上进入机组调试功能；无需人工操作，自动进入第一步，模块数码管显示：db 01 OC特别提醒：db代表系统处于调试状态；01代表调试进度（第一步）；OC代表调试运行状态正常。

如显示CC则代表无主模块，CF代表主模块重复。

机组地址分配2：显示db 01 OC时无需操作，自动进入02步，模块对内机地址进行分配。

如果机组无异常，数码管显示 db 02 Ad。

待内机地址分配完成，数码显示管显示db 02 OC，调试自动跳入下一步。

特别提醒：此步骤过程中所有按键无效，1min内可通过调试软件设定主内机；若1min内没有设定，则系统将自动随机设定主内机（此时状态代号显示L7)。

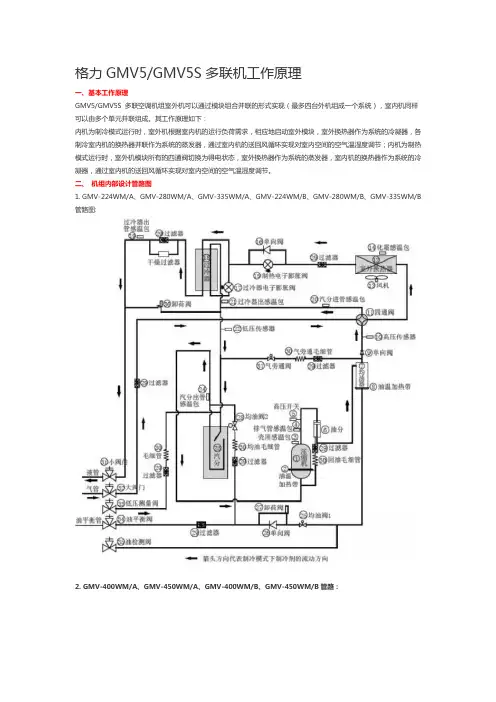

格力GMV5/GMV5S多联机工作原理一、基本工作原理GMV5/GMV5S 多联空调机组室外机可以通过模块组合并联的形式实现（最多四台外机组成一个系统），室内机同样可以由多个单元并联组成。

其工作原理如下：内机为制冷模式运行时，室外机根据室内机的运行负荷需求，相应地启动室外模块，室外换热器作为系统的冷凝器，各制冷室内机的换热器并联作为系统的蒸发器，通过室内机的送回风循环实现对室内空间的空气温湿度调节；内机为制热模式运行时，室外机模块所有的四通阀切换为得电状态，室外换热器作为系统的蒸发器，室内机的换热器作为系统的冷凝器，通过室内机的送回风循环实现对室内空间的空气温湿度调节。

二、机组内部设计管路图1. GMV-224WM/A、GMV-280WM/A、GMV-335WM/A、GMV-224WM/B、GMV-280WM/B、GMV-335WM/B 管路图:2. GMV-400WM/A、GMV-450WM/A、GMV-400WM/B、GMV-450WM/B管路：3. 各部件名称和主要功能1）、压缩机压缩机根据实际系统需要，调整其转速，达到能力调节的目的。

2）、压缩机油温加热带在待机状态下，保证压缩机的油温，确保再启动的可靠性。

3）、压缩机壳顶感温包检测压缩机的排气温度，达到控制和保护压缩机的目的。

4）、压缩机排气管感温包检测压缩机的排气温度，达到控制和保护压缩机的目的。

5）、高压开关当压缩机的排气压力超过高压开关的动作值时，立刻反馈信号停止整机运行，达到保护压缩机的目的。

6）、油分离器分离系统的气和油，保证压缩机的可靠性。

7）、均油器多模块并联时，将本模块多余的油均衡到其他模块，保证整个系统的可靠性。

8)、均油器油温加热带在待机状态下，保证压缩机的油温，确保再启动的可靠性。

9 ）、单向阀防止高压气体方向进入压缩机，快速平衡压缩机吸排气的压力。

10）、高压传感器检测系统的实时高压值，保护压缩机和作其他控制使用。

D o not try to install the conditioner alone;always contact specialized technical personnel.C leaning and maintenance must be carried out by specialised technical personnel. In any case disconnect the appliance from the mainselectricity supply before carrying out anycleaning or maintenance. E nsure that the mains voltage corresponds tothat stamped on the rating plate. Keep the switchor power plug clean. Insert the power plugcorrectly and firmly into the socket , therebyavoiding the risk of electric shock or fire dueto insufficient contact. D o not pull out the plug to switch off the appliance when it is in operation, since thiscould create a spark and cause a fire, etc.I f the appliance gives off smoke or there is asmell of burning, immediately cut off the power supply and contact the Service Centre. H ave repairs carried out only by an authorisedService Centre of the manufacturer . Incorrectrepair could expose the user to the risk ofelectric shock, etc. T he prolonged use of the device in such conditions could cause fire or electrocution.N ever remain directly exposed to the flow ofcold air for a long time. The direct and prolongedexposition to cold air could be dangerous for yourhealth .Particular care should be taken in therooms where there are children , old or sickpeople.T his appliance has been made for airconditioning domestic environments and mustnot be used for any other purpose , such as fordrying clothes, cooling food, etc. T he packaging materials are recyclable andshould be disposed of in the sparate wastebins . Take the air conditioner at the end of itsuseful life to a special waste collection centrefor disposal. O nly use the air conditioner as instructed in this booklet.These instructions are not int ended to cover every possible condition and situation.As with any electrical household appliance, common sense and caution are therefore alwaysrecommended for installation , operation andmaintenance. A lways use the appliance with the air filtermounted . The use of the conditioner withoutair filter could cause an excessive accumulationof dust or waste on the inner parts of the devicewith possible subsequent failures.U nhook the automatic switch if you foresee not to use the device for a long time.The airflow direction must be properly adjusted. T he user is responsible for having the applianceinstalled by a qualified technician , who mustcheck that it is earthed in accordance with currentlegislation and insert a thermomagnetic circuitbreaker. E nsure that the appliance is disconnected from the power supply when it will remain inoperativefor a long period and before carrying out anycleaning or maintenance. S electing the most suitable temperature can prevent damage to the appliance.T he flaps must be directed downwards in the heating mode and upwards in the cooling mode.T he batteries in remote controller must berecycled or disposed of properly.Disposal of Scrap Batteries --- Please discardthe batteries as sorted municipal waste at theaccessible collection point.Remark: the external static pressure of heat pumps is 0 Pa for all models.The shape and position of the emergency buttonmay be different according to the model, but theirfunction is the same.Open and lift the front panel up to an angleto reach theemergency button.1. One press of the emergency button(one beep) willlead to the forced COOLING operation2. Two press of the emergency button within 3 sec(two beeps) will lead to the forced HEATINGoperation.3. To switch off the unit , you just need to press thebutton again ( a single long beep) . 4. After 30 minutes in forced operation , the airconditioner will automatically start working in 23cooling mode, auto fan speed.* The FEEL function is described in page 15.If the remote controller fails to work or maintenancenecessary, proceed as follows:EMERGENCY FUNCTION82MODE FAN SLEEP ECO TIMER SWING HEALTHY DISPLAYMODEECO TIMER FAN SLEEPDISPLAY SWINGHEALTHY150 condensed water drain pipeNO。

格力GMV多联机安装及维修手册格力GMV多联机安装及维修手册一、安装步骤1、确定安装位置：选择通风良好、环境湿度较低、阳光直射不到的地方，如室内墙角或门口。

确保安装面的稳固性和水平度。

2、组装机体：将室内、室外机体分别组装好，注意机体应垂直于地面，垂直度应保证在1‰以内。

3、连接电源线：根据随机附带的电气接线图接好电线，注意电线不要用力拉扯，也不要交叉。

4、连接水管：根据随机附带的管道连接图，接好冷媒管，并用保温材料包裹。

5、安装排水管：根据实际情况，安装排水管，注意排水管应低于室内机高度。

6、安装遥控器：根据说明书安装遥控器，并确保电池正确安装。

二、调试步骤1、通电前检查：检查电源接线是否正确，检查排水管是否畅通，检查所有手动阀门是否处于打开状态。

2、通电试验：接通电源，打开电源开关，观察室内机是否正常运行，是否有异常声音。

3、遥控器操作：根据说明书操作遥控器，检查各项功能是否正常。

4、自检功能：根据说明书操作自检功能，检查各项指标是否正常。

三、维修步骤1、故障判断：根据故障现象，判断故障部位和原因。

2、拆机检查：在拆机前，先关闭电源，拆下外壳，然后进行观察和检测。

3、更换部件：根据需要更换故障部件，注意选用正确型号的配件。

4、重新安装：将机体重新组装，并按照安装步骤重新安装。

5、调试：接通电源，进行调试，确保设备正常运行。

四、注意事项1、在安装、维修前，必须先切断电源。

2、定期清洗过滤网，保证设备正常运行。

3、在维修时，不要用力拉扯电线，以免损坏电线。

4、注意保持设备清洁、干燥，避免设备受潮。

5、在使用遥控器时，不要用力按压按键，以免损坏遥控器。

以上是格力GMV多联机安装及维修手册，希望能对大家有所帮助。

GMV多联空调机组安装与维修目录第一部分：安装第二部分：安装的案例分析第三部分：维修保养第一部分安装1安装注意事项☆ 时，同时运使用行的室内机总容量不得大于室外机容量。

否则，会导致各室内机制冷（制热）量不足。

☆ 各室内机的供电方式必须为统一供电，室内机不能有单独的电源开关，所有室内机只能由一个总电源开关控制，用户要清洗室内空调机组之前必须先切断所有室内机的总电源。

☆ 为了使空调机组启动顺利，应在开始运行前8小时就把空调机组的总电源开关预先打在“开”状态。

[压缩机底部电加热带上电工作，加热润滑油，保证压缩机曲轴工作的时候有足够的润滑。

]☆每台室内机接收停机信号后，该室内机的风机将继续工作20～70秒以利用换热器的余冷或余热，也为下一次使用做准备工作，这是正常现象。

☆在安装时通讯线和电源线不能交织在一起，必须分开走线，其最小间距应大于15厘米，否则可能导致机组通讯不正常。

☆启动电容给室外机电器组件提供高压电，在维修机组之前，一定要排除启动电容中的高压电，一个充满高压电的变容可能会导致电击事件发生。

2工程安装准备本节重点介绍连接管路的设计、分歧管的选择、追加制冷剂计算三个问题制冷剂管允许长度/高度差允许值 配管部分配管总长（单程实际长）250m L1+L2+L3+L4+L5+L6+L7+a+b+…+i+j实际长度 100m 单程最远配管长（m） 等效长度 125mL1+L3+L4+L5+L6+j第一分歧管到最远配管 等效长度L（m） 50m L3+L4+L5+L6+ j室外机在上 50m —— 室内机-室外机落差室外机在下 40m —— 室内机-室内机落差 15m ——请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。

特别注意格力多联机组的最大配置率为135%，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135%。

（室内机全开几率较大时推荐配置率100%）。

格力数控机床产品手册珠海格力智能装备有限公司ZHUHAI GREE INTELLIGENT EQUIPMENT CO.LTDGREE CNC PRODUCTMANUAL企业概况COMPANY PROFILE产品总览PRODUCT OVERVIEW产品参数详情PRODUCT DETIALS技术服务TECHNICAL SERVICE目录CONTENTS03050947COMPANYPROFILE企业概况珠海格力智能装备有限公司是珠海格力电器股份有限公司旗下的全资子公司，是一家专注于工业机器人、自动化设备、数控机床、智能仓储物流及智能环保设备的研发、生产、销售和服务的高新企业。

公司机床产品涵盖卧式数控机床、五轴数控机床、车铣复合数控机床、立式数控机床等主要机型，并为客户提供加工工艺、自动化加工等全套生产解决方案，在各个领域受到广泛应用。

格力数控机床涵盖了卧式数控机床、五轴数控机床、车铣复合数控机床、立式数控机床、数控车床等主要机型，为3C、汽车、模具、五金、塑料等不同领域的客户提供专业数控加工解决方案。

从研发到生产，从品质到服务，每一项技术的创新，都凝聚我们的坚持；每一项服务的提升，都凝集我们的用心。

格力智能制造，始终如一，为客户提供专业的数控加工解决方案。

Zhuhai Gree Intelligent Equipment Co., Ltd. is wholly owned by Gree ElectricAppliances.It is a high-tech enterprise that specializes in R&D, manufacturing,sales and services of the industrial robots, automation equipment, high-gradeCNC machine tools, intelligent warehousing & logistics and smart environmentalprotection equipment, etc.The CNC products cover horizontal machining center, five-axis machine center,turning-milling machining center, graphite machining center, vertical machiningcenter and drilling center, etc. We can provide full range of automated solutionsand processing technics, which have been widely used in 3C digital products,automobile, mold processing, hardware and plastic fields.From R&D to production, from quality to service, every technological innovationembodies our principle of persistence, and every piece of progress also reflectsour good intentions. Gree Intelligent Equipment will constantly provide thecustomers with professional CNC processing solutions.0304PRODUCT OVERVIEW产品总览格力数控机床涵盖了卧式加工中心、五轴加工中心、车铣复合加工中心、石墨加工中心、立式加工中心、钻攻中心、数控车床等主要机型，为3C、汽车、模具、五金、塑料等不同领域的客户提供专业数控加工解决方案。

1 操作说明6.1 开关机按“”键，启动空调。

再次按“”键，停止空调的运行。

开、关机界面如下图所示。

图6.1 开机界面图6.2 关机界面线控器XC70-24/H6.2 模式设置开机状态下，每一次按“模式”键，模式按如下顺序循环进行切换：或图6.3 模式切换注意！①不同系列的机型，支持的模式不同，线控器根据室内机机型自动选择模式设置范围；②多联机只有主从模式下的主内机才能设定自动模式；③自动模式时，如果室内机运行自动制冷，“”和“”亮，如果室内机运行自动制热，“”和“”亮。

6.3 温度设置开机状态下按“+”或“-”键，设定温度将以0.5℃/1℃（具体以P87参数设置为准）为单位增加或减少；长按时，每0.3秒温度以0.5℃/1℃为单位增加或减少。

线控器XC70-24/H 自动、制冷、送风、制热、地暖、3D供暖和供暖模式下，温度设定范围为：16℃~30℃。

除湿模式下，默认控制方式为“温度控制”，温度设定范围为12℃，16℃~30℃。

除湿模式下，当温度为16℃时，连续按两次“-”键可减到12℃（当制冷节能功能开启时，除湿温度不可调至12℃，范围为“节能温度下限值”~30℃）。

除湿模式控制方式为“湿度控制”时，按“+”或“-”键以5%为间隔调节设定湿度，可设范围是45%~75%，默认65%。

除湿模式湿度控制方式只有带有该功能的机组才能设置，设置方法详见5.2.3参数设置。

注意！①部分机型在自动模式下，不能通过“+”或“-”键调节设定温度。

②开启外出功能后，不能通过“+”或“-”键调节设定温度。

③线控器接新风室内机时，会显示新风室内机代码“FAP”，如下图所示，设定温度值不显示，不可以通过“+”或“-”键设定温度，只能在参数设置中设定制冷或制热出风温度。

线控器XC70-24/H图6.4 FAP状态6.4 风速设置开机状态下，按“风速”键，风速按如下顺序循环进行切换：图6.5 风速切换开启强劲风功能：开机状态下，按“功能”键，切换至强劲风功能，强劲风图标“”闪烁，按“睡眠/确认”键开启强劲风。

目录第一章产品篇……………………………………………………………………1 产品种类…………………………………………………………………………………2 产品命名规则……………………………………………………………………………3 产品特点…………………………………………………………………………………4 产品技术参数表…………………………………………………………………………5 产品性能修正……………………………………………………………………………6 产品工作原理……………………………………………………………………………第二章控制篇……………………………………………………………………1 机组控制…………………………………………………………………………………2 控制功能…………………………………………………………………………………第三章安装篇……………………………………………………………………1 安装注意事项……………………………………………………………………………2 安装流程…………………………………………………………………………………3 机组安装要求……………………………………………………………………………4 配管………………………………………………………………………………………5 电气安装…………………………………………………………………………………第四章维修篇……………………………………………………………………1 机组故障一览表…………………………………………………………………………2 典型故障排查……………………………………………………………………………3 案例分析…………………………………………………………………………………4 机组配电…………………………………………………………………………………5 机组部件及拆装…………………………………………………………………………6 爆炸图及零部件清单……………………………………………………………………第一章产品篇1.产品种类1.1 GMV室外机1.2 GMV室内机◆GMV多联室内机组-H系列（R22）2.2kW~4kW 4.5kW~8kW 9kW~14kW普通静压风管机GMV(L)-R22P/HGMV(L)-R25P/HGMV(L)-R28P/HGMV(L)-R32P/HGMV(L)-R36P/HGMV(L)-R40P/HGMV(L)-R45P/HGMV(L)-R50P/HGMV(L)-R56P/HGMV(L)-R63P/HGMV(L)-R71P/HGMV(L)-R80P/HGMV(L)-R90P/H(S)GMV(L)-R100P/H(S)GMV(L)-R112P/H(S)GMV(L)-R125P/H(S)GMV(L)-R140P/H(S)超薄风管机GMV(L)-R22P/HLGMV(L)-R25P/HLGMV(L)-R28P/HLGMV(L)-R32P/HLGMV(L)-R36P/HLGMV(L)-R40P/HLGMV(L)-R45P/ HLGMV(L)-R50P/HLGMV(L)-R56P/HLGMV(L)-R63P/HLGMV(L)-R71P/ HL四面出风天井机GMV(L)-R28T/HGMV(L)-R36T/HGMV(L)-R45T/HGMV(L)-R50T/HGMV(L)-R56T/HGMV(L)-R63T/HGMV(L)-R71T/HGMV(L)-R80T/HGMV(L)-R90T/H(S)GMV(L)-R100T/H(S)GMV(L)-R112T/H(S)GMV(L)-R125T/H(S)单面出风天井机GMV(L)-R22Td/H GMV(L)-R28Td/H GMV(L)-R36Td/H挂壁机GMV(L)-R22G/HGMV(L)-R28G/HGMV(L)-R36G/H挂壁机GMV(L)-R45G/HGMV(L)-R50G/H◆GMV多联室内机组-R410A系列2.产品命名规则2.1 室外机命名规则GMV/W 补充代号型式代号设计序号室外机代号功能特征气候类型制冷量*电源种类补充制冷剂种类产品代号室外机型号含义如下表：标准主型号含义产品 代号气候类型型式代号功能特征制冷量室外机 代号* 补充代号：压缩机（或室外机）数量表示方法GMVT1-省略 T2-低温 气候 T3-高温 气候热泵型 省略 L-单冷型R-数码多联 P-交流变频多联 Re-低温热泵数码多联 Pd-直流变频多联名义制冷量×102 （W ）W用数字表示，单压缩机省略；型号示例：GMV －R100W/H ：表示名义制冷量为10kW 的H 系列数码多联热泵型空调室外机。

四代格力多联机说明书四代格力多联机是格力电器推出的一款空调产品，具有先进的技术和多样化的功能，为用户带来了更舒适和便捷的使用体验。

本篇文章将详细介绍四代格力多联机的特点、优势和使用方法，帮助用户更好地了解和使用这款产品。

一、四代格力多联机的特点四代格力多联机采用了先进的空调技术，具有以下特点：1. 多联机设计：四代格力多联机可以连接多个室内机，通过一个室外机来实现整体的空调控制，能够满足不同房间的空调需求。

2. 高效节能：四代格力多联机采用了先进的变频技术，能够根据室内外温度的变化自动调节制冷和制热效果，实现高效节能，降低能耗。

3. 安静舒适：四代格力多联机的室内机采用静音设计，运行时噪音低，不会影响用户的休息和工作环境，给用户带来更加舒适的体验。

4. 智能控制：四代格力多联机支持智能控制，用户可以通过手机、平板电脑等终端设备进行远程控制，随时随地调节空调的工作模式和温度，提高使用的便捷性和灵活性。

二、四代格力多联机的优势4.1 高效节能：四代格力多联机采用了先进的变频技术，能够根据室内外温度的变化自动调节制冷和制热效果，实现高效节能，降低能耗。

与传统的定频空调相比，节能效果更明显，能够为用户节省大量的电费支出。

4.2 舒适静音：四代格力多联机的室内机采用静音设计，运行时噪音低，不会影响用户的休息和工作环境，给用户带来更加舒适的体验。

同时，四代格力多联机的制冷和制热效果均匀，能够快速达到设定的温度，提供持续稳定的舒适环境。

4.3 智能控制：四代格力多联机支持智能控制，用户可以通过手机、平板电脑等终端设备进行远程控制，随时随地调节空调的工作模式和温度，提高使用的便捷性和灵活性。

用户还可以设置定时开关机、定时温度等功能，满足不同时间段的需求，提高空调的智能化程度。

4.4 多功能应用：四代格力多联机具有多种功能，如除湿、自清洁、空气净化等，能够满足用户对空气质量和舒适度的不同需求。

除湿功能能够有效降低室内湿度，防止霉菌滋生；自清洁功能能够自动清洁室内机的内部，避免细菌滋生；空气净化功能能够去除室内的异味和有害物质，提供健康的空气环境。

第五篇 GJ智能多联空调机组第一章智能多联空调机组室外机注：GJ 智能多联机组搭配J 系列智能多联室内机组一、产品概述1、产品特点GJ 系列智能多联空调机组是指由一台风冷室外机连接2 ～ 4 台相同或不同型式、容量的直接蒸发式室内机构成多制冷系统，向一个或数个区域直接提供处理后空气的空调机组。

机组容量6.5kW ～ 26.0kW，是本公司自主研制开发的新型多联空调机组，结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势，经济高效。

GJ 系列智能多联机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。

◆单室外机：只有一个室外机，安装省时、省工、省空间，安全可靠、美观大方。

◆多室内机：室内机有风管送风式、天井式和挂壁式三大类，可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用，每个室内机可单独控制，使用方便。

◆远距离送风：多余压风管送风式室内机采用高余压设计，经过集中处理的空气，可实现远距离风管送风。

◆多种余压设计，使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行，使用方便、范围宽广。

◆内机安装灵活：根据实际情况，室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式。

◆更精心设计: 机组结构设计科学，安装、检测、维修、保养极为方便；室内机身高度最薄185mm，最高仅300mm。

◆保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。

◆运行可靠：机组安全保护功能齐全，具有强大故障自诊断功能。

◆高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。

◆室内空气品质好：机组送风管可接多个风口，使室内空调温湿度达到均匀，并且风管送风式室内机预留的新风管可接入新风，室内空气质量优良。

◆使用方便：简洁的全中文控制器( 或灵活的遥控器) 使你对机组控制自如。
