《三维效果图设计（3D）》课程教学大纲【课程编号】0202007【课程名称】三维效果图设计（3D）【课程性质】专业核心课【学时】【实验/上机学时】36学时【考核方式】【开课单位】【授课对象】一、课程的性质、目的和任务掌握3ds max软件在室内设计领域的使用。

能够熟练使用相应软件完成室内效果图的制作，并达到一定的效果要求。

使用软件准确、快速、真实表现设计意图和设计效果，使效果图达到设计师与客户沟通的桥梁作用。

二、教学内容、基本要求和学、课时分配第一章：建筑表现（效果图）及3ds max软件概述基本要求：了解本课程的学习目的及学习要求。

教学内容和课时分配：1.了解建筑表现（效果图）在建筑及装潢行业的用途和形式，及发展趋势。

2.了解3ds max软件的行业背景及功能用途。

3.实验内容（2学时）实验1. 3ds max的安装及激活方法；实验目的和要求：1）学会3ds max的安装方法；2）学会3ds max的破解激活和正确使用。

实验2. 显卡驱动的正确选择；实验目的和要求：了解3ds max的硬件配置要求和不同显卡的设定实验3. 界面的基本布局，创建基本对象的操作方法。

实验目的和要求：1）了解3ds max的界面布局；2）学会基本对象的创建操作。

重点：3ds max软件在装饰设计行业的用途和3ds max的运用领域。

难点：3ds max的安装方法的基本操作。

第二章：3ds max基本操作基本要求：学习3ds max软件的基本操作方法。

教学内容和课时分配：1.学习3ds max基本操作中的界面布局；2.学习视图显示及切换；3.学习场景中的选择、变换、坐标、轴心、复制、文件管理、场景管理、单位设置等内容。

4.实验内容（8学时）实验1. 了解3ds max的界面布局。

实验目的和要求：1）熟练掌握软件界面各部分的名称；2）熟练掌握不同界面风格的切换方式。

实验2. 学会视图显示方式的切换。

实验目的和要求：1）熟练掌握视图类型及切换方式；2）了解不同显示方式的作用和效果；3）熟练掌握不同显示方式的切换方式。

3D Max教程：制作一个简单的室内场景3D Max是一款功能强大的三维建模和渲染软件，广泛应用于室内场景设计和建筑可视化。

本文将介绍如何使用3D Max制作一个简单的室内场景，从场景规划到建模、纹理、照明和渲染的步骤进行详细阐述。

以下是制作一个简单的室内场景的具体步骤：1. 场景规划：- 确定室内场景的类型和风格：例如，是一个客厅、卧室、办公室或者餐厅等，选择合适的风格，如现代、古典、简约等。

- 测量和规划场景尺寸：准确测量场景的长度、宽度和高度，并根据测量结果在3D Max中创建一个新的场景。

2. 建模：- 创建基本几何体：根据场景规划的需求，在3D Max中使用基本几何体工具（如立方体、圆柱体、圆锥体等）来创建场景的主要物体，如墙壁、地板、家具等。

- 修改几何体形状：使用3D Max的编辑工具，如推、拉、缩放等，对创建的几何体进行修改，使其更贴合实际场景的形状和尺寸要求。

- 导入和组合模型：如果需要更复杂的物体，可以通过导入其他3D模型文件，如家具、灯具等，并使用3D Max的组合工具将这些模型组合在一起。

3. 纹理：- 选择合适的纹理贴图：在3D Max的材质编辑器中，选择适合场景风格的纹理贴图，如墙壁、地板、家具的纹理等。

可以在互联网上搜索并下载免费的纹理贴图。

- 应用纹理：使用3D Max的贴图工具，将选择好的纹理贴图应用到相应的物体上，使其表面显示出逼真的纹理效果。

- 调整纹理参数：根据需要，可以在3D Max的贴图编辑器中对纹理进行调整，如缩放、旋转、颜色调整等。

4. 照明：- 添加光源：在3D Max的光源库中选择合适的光源类型，如点光源、聚光灯等，并将其添加到场景中。

- 调整光源参数：根据需要，可以调整光源的亮度、颜色、光照范围等参数，以达到理想的光照效果。

- 添加阴影：根据场景实际情况，在3D Max中对光源进行设置，使其产生逼真的阴影效果，增加场景的真实感。

5. 渲染：- 设置渲染参数：在3D Max的渲染设置中，选择合适的渲染器和渲染参数，如分辨率、输出格式等。

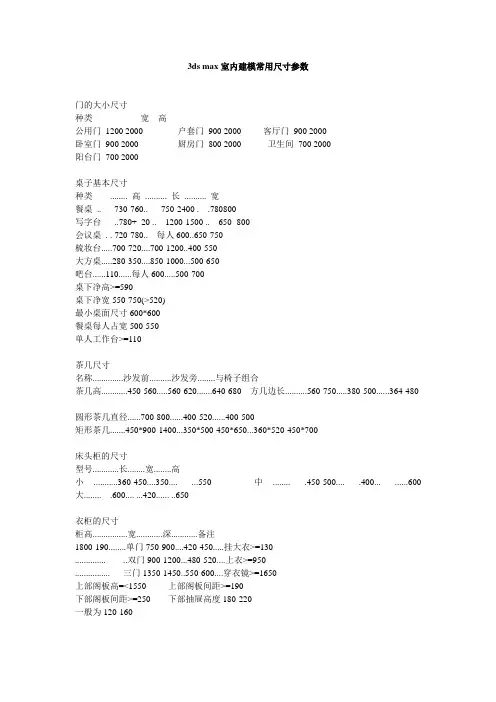

3ds max室内建模常用尺寸参数门的大小尺寸种类宽高公用门1200 2000 户套门900 2000 客厅门900 2000卧室门900 2000 厨房门800 2000 卫生间700 2000阳台门700 2000桌子基本尺寸种类........ 高.......... 长.......... 宽餐桌.. 730-760.. 750-2400 . .780800写字台..780+_20 .. 1200-1500 .. 650- 800会议桌. . 720-780.. 每人600..650-750梳妆台.....700-720....700-1200..400-550大方桌.....280-350....850-1000...500-650吧台......110......每人600.....500-700桌下净高>=590桌下净宽550-750(>520)最小桌面尺寸600*600餐桌每人占宽500-550单人工作台>=110茶几尺寸名称..............沙发前..........沙发旁........与椅子组合茶几高............450-560.....560-620.......640-680 方几边长..........560-750.....380-500......364-480圆形茶几直径......700-800......400-520......400-500矩形茶几.......450*900-1400...350*500-450*650...360*520-450*700床头柜的尺寸型号............长........宽........高小...........360-450....350.... ...550 中........ .450-500.... .400... (600)大........ .600.... ...420...... ..650衣柜的尺寸柜高................宽............深............备注1800-190........单门750-900....420-450.....挂大衣>=130.............. ..双门900-1200...480-520....上衣>=950................ 三门1350-1450..550-600....穿衣镜>=1650上部阁板高=<1550 上部阁板间距>=190下部阁板间距>=250 下部抽屉高度180-220一般为120-160。

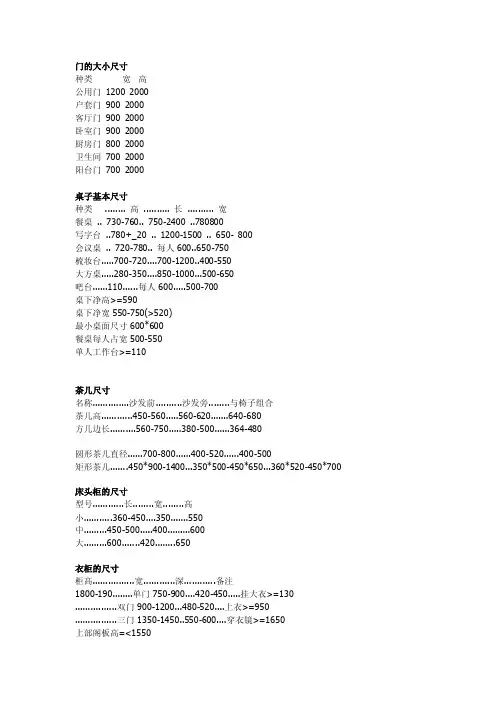

门的大小尺寸种类宽高公用门1200 2000户套门900 2000客厅门900 2000卧室门900 2000厨房门800 2000卫生间700 2000阳台门700 2000桌子基本尺寸种类 ........ 高 .......... 长 .......... 宽餐桌 .. 730-760.. 750-2400 ..780800写字台 ..780+_20 .. 1200-1500 .. 650- 800会议桌 .. 720-780.. 每人600..650-750梳妆台.....700-720....700-1200..400-550大方桌.....280-350....850-1000...500-650吧台......110......每人600.....500-700桌下净高>=590桌下净宽550-750(>520)最小桌面尺寸600*600餐桌每人占宽500-550单人工作台>=110茶几尺寸名称..............沙发前..........沙发旁........与椅子组合茶几高............450-560.....560-620.......640-680方几边长..........560-750.....380-500......364-480圆形茶几直径......700-800......400-520......400-500矩形茶几.......450*900-1400...350*500-450*650...360*520-450*700床头柜的尺寸型号............长........宽........高小...........360-450....350. (550)中.........450-500.....400 (600)大.........600.......420.. (650)衣柜的尺寸柜高................宽............深............备注1800-190........单门750-900....420-450.....挂大衣>=130 ................双门900-1200...480-520....上衣>=950 ................三门1350-1450..550-600....穿衣镜>=1650上部阁板高=<1550上部阁板间距>=190下部阁板间距>=250下部抽屉高度180-220一般为120-160[设计说明]室内设计常用尺寸家具设计的基本尺寸家具设计, 室内设计, 尺寸室内设计常用尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90 活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

3ds Max室内设计电子教案第一章：3ds Max基础知识1.1 软件概述了解3ds Max的发展历程和功能特点熟悉3ds Max的界面布局和操作快捷键1.2 基本操作学习创建、选择、移动、缩放和旋转对象掌握视图的切换和视图控制器的使用1.3 坐标系统理解世界坐标系和屏幕坐标系的概念学习设置和使用对象坐标第二章：室内设计基本技能2.1 创建和编辑几何体熟悉常用的几何体类型及其参数设置学习使用布尔运算和放样工具2.2 创建和编辑样条线掌握样条线的创建和编辑方法学习使用样条线三维模型2.3 使用材质和纹理了解材质和纹理的概念及其重要性学习创建、应用和调整材质和纹理第三章：室内设计常用工具和功能3.1 常用建模工具掌握挤出、拉伸、弯曲和锥化等建模工具的使用学习使用FFD和编辑多边形等建模技巧3.2 灯光和摄影机学习创建、调整和布置灯光熟悉摄影机的参数设置和视角控制3.3 动画和渲染了解动画制作的基本流程和方法学习使用渲染引擎和渲染参数设置第四章：室内设计实例解析4.1 客厅设计分析客厅的功能和空间特点学习设计客厅的墙面、地面、天花板等元素4.2 卧室设计分析卧室的功能和空间特点学习设计卧室的床、衣柜、梳妆台等元素4.3 厨房设计分析厨房的功能和空间特点学习设计厨房的橱柜、操作台、餐桌等元素第五章：室内设计项目实践5.1 项目概述和需求分析了解项目背景和设计要求分析项目的目标群体和使用功能5.2 设计方案和草图学习使用3ds Max制作室内设计草图掌握草图的制作技巧和表现手法5.3 制作和完善模型细化和完善室内设计模型学习使用插件和第三方工具提高工作效率5.4 灯光、材质和渲染设置合适的灯光和材质学习使用渲染引擎和后期处理技巧5.5 项目展示和评价展示项目成果并进行自评和互评总结项目经验和教训，不断提高设计水平第六章：室内设计中的基础建模技巧6.1 二维图形转化为三维模型学习使用“线”和“矩形”等二维图形创建三维模型掌握FFD（快速方框变形）和编辑多边形工具6.2 使用修改器了解常用的修改器如“弯曲”、“扭曲”、“挤出”等学习如何结合修改器进行复杂模型的制作6.3 复合对象的使用熟悉复合对象如“放样”和“布尔”操作掌握创建和使用复合对象来优化建模流程第七章：室内设计的材质与纹理应用7.1 材质的基本概念与创建了解材质的组成和作用学习如何创建和设置材质类型如“漫反射”、“光泽”等7.2 纹理的创建与使用掌握纹理的创建方法，包括贴图和渲染纹理学习如何将纹理应用到材质上，以及调整纹理坐标7.3 材质和纹理的实战应用通过实际案例，学习如何为室内设计元素应用合适的材质和纹理掌握如何调整材质和纹理以达到真实感效果第八章：室内设计的灯光与摄像机设置8.1 灯光的基础知识学习灯光的类型，如“方向光”、“点光”和“区域光”了解灯光参数，如强度、颜色和阴影设置8.2 灯光的布局与调整掌握灯光的布局技巧，包括主光、辅光和环境光学习如何调整灯光以营造理想的室内氛围8.3 摄像机的设置与调整熟悉摄像机的基本参数，如焦距、景深和运动轨迹学习如何设置摄像机以捕捉室内设计的最佳视角第九章：室内设计的渲染输出9.1 渲染基础设置了解渲染器类型，如默认渲染器和V-Ray渲染器学习如何设置渲染参数，包括分辨率和输出格式9.2 渲染效果的优化掌握渲染效果的优化技巧，如调整光线分布和反射学习使用渲染元素和后期处理来提升渲染质量9.3 渲染实战案例通过实际案例，学习如何渲染室内设计场景掌握不同渲染场景下的设置和调整方法第十章：综合案例与实战训练10.1 案例分析与设计思路分析实际室内设计案例的功能需求和设计风格制定设计方案和建模、材质、灯光、渲染的步骤10.2 建模与材质制作使用3ds Max进行室内场景的建模为模型应用合适的材质和纹理10.3 灯光与摄像机设置布局灯光以营造室内氛围设置摄像机视角以捕捉设计亮点10.4 渲染输出与后期处理调整渲染参数以输出高质量的图像使用后期处理软件对渲染图像进行调整和优化10.5 案例总结与反馈分析案例中的优点和不足收集反馈意见，为后续设计提供改进方向第十一章：室内设计的可视化与展示11.1 设计图纸的输出学习如何输出不同类型的设计图纸，包括立面图、平面图和剖面图掌握图纸的标注和比例设置11.2 虚拟现实与增强现实了解虚拟现实(VR)和增强现实(AR)在室内设计中的应用学习如何使用3ds Max和相关工具制作可互动的VR场景11.3 设计展示与讲解学习如何制作设计展示视频和动画掌握演讲和讲解技巧，有效地向客户展示设计理念第十二章：室内设计的项目管理与协作12.1 项目流程管理了解室内设计项目的流程，包括设计、施工和装修学习如何管理项目时间和预算12.2 团队协作与沟通掌握团队协作的工具和技巧，如共享工作空间和在线会议学习如何与设计师、工程师和施工队伍有效沟通12.3 项目文件的整理与归档学习如何整理和归档项目文件，包括设计图纸、模型和文档掌握文件备份和版本控制的技巧第十三章：室内设计的创新与趋势13.1 设计创新的方法学习如何运用设计思维和用户体验来创新室内设计探索如何通过材料和技术的创新来提升设计效果13.2 可持续设计与绿色建筑了解可持续设计与绿色建筑的原则和实践学习如何使用3ds Max模拟和分析室内环境的能源效率13.3 未来设计趋势探索未来室内设计的发展趋势，如智能家居和物联网(IoT)技术的应用学习如何使用3ds Max预测和展示未来的设计理念第十四章：高级建模与复杂场景处理14.1 复杂对象建模学习如何建模复杂的室内元素，如曲线家具和异形装饰品掌握高级建模技巧，如NURBS和曲面建模14.2 环境建模与仿真学习如何创建室内设计的室内环境和外部景观掌握环境建模工具和仿真技术，如天气和光照模拟14.3 复杂场景的渲染与优化学习如何渲染复杂场景，包括多个对象和细节掌握场景优化的技巧，以提高渲染效率第十五章：综合实战与职业发展15.1 实战项目全程解析分析一个完整的室内设计实战项目，从设计理念到最终实施学习项目各阶段的关键技能和注意事项15.2 职业规划与发展了解室内设计师的职业发展路径和要求学习如何提升个人技能和专业知识，以适应行业变化15.3 行业交流与持续学习掌握行业交流的途径，如参加研讨会和网络论坛学习持续学习的方法，以保持专业竞争力的提升重点和难点解析本文主要介绍了3ds Max在室内设计领域的应用，涵盖了基础知识、建模技巧、材质与纹理、灯光与摄像机设置、渲染输出、可视化展示、项目管理、创新趋势、高级建模、实战训练和职业发展等多个方面。

一、制作客厅的基本框架1、设置系统单位为“毫米”。

2、顶：绘制一个矩形（长度：5040，宽度：8906），添加“编辑样条线”修改器，进入“分段”级别，删除右侧的线段，进入“样条线”级别，设置“轮廓”为240。

添加“挤出”命令，数量为2800，命名为“墙体”。

3、顶：创建一个长方体（长度：3540，宽度：900，高度：2800），调整其位置。

4、选择“墙体”，单击“复合对象”面板中的“布尔”按钮，拾取刚创建的长方体进行“差集”运算。

择“编辑/反选”命令，将其余多边形的ID设置为1。

6、顶：创建一个长方体（长度：5034，宽度：8926，高度：0），命名为“地面”，调整其位置。

添加“晶格”命令（勾选“仅来自边的支柱”，半径：1.5）。

8、前：选择“地面”，沿Y轴移动复制一个，命名为“顶”，调整其位置。

分别调整其位置。

设置“数量”为80，命名为“吊顶”，调整其位置。

视”视图切换为“摄影机”视图。

二、窗户的制作1、顶：通过“线”按钮，绘制一条封闭的二维线形，添加“挤出”命令，设置“数量”为300，命名为“墙面01”，调整其位置。

出”命令，数量为45，命名为“窗台”，调整其位置。

别，设置“轮廓”数量为60。

添加“挤出”命令，数量为60，命名为“窗框”，调整其位置。

命令，数量为“270”，命名为“窗包边”，调整其位置。

设置“轮廓”为60。

添加“挤出”命令，数量为60，命名为“侧窗框”。

调整其位置。

6、顶：选择“窗包边”，沿Z轴旋转90度复制一个，命名为“窗包边01”，调整大小及位置。

7、左：取消勾选“开始新图形”，通过“线”按钮连续绘制4条直线。

整其位置。

9、顶：绘制一条开放的二维线形，添加“挤出”命令，数量为2307，命名为“玻璃”，调整其位置。

置。

11、左：选择“窗帘”，沿X轴向右移动复制1个，调整其位置。

三、室内造型饿制作1、在“左”视图中绘制一个“长度”为80、“宽度”为15的封闭二维线形作为倒角剖面，在“顶”视图中绘制一个开放的二维线形作为倒角路径。

计算机动画与设计一、西区主教建模步骤1、选择样条线在俯视图中画出半个主教的基本轮廓，选择修改器中的编辑样条线，在样条线选项中选择轮廓，数值为-3。

2、选择挤出命令，主教墙体就出来了。

3、选择长方体，在俯视图中的墙体上画出基本图形，按住shift键，复制窗体。

4、选中其中一个长方体，然后选择复合图形中的布尔型，选择差集，拾取对象B，抠出墙面上的安窗户的空洞。

以此类推抠出其后空洞。

5、在内置模型选择窗户模型，这里我选择的是固定窗，然后按照宽度-高度-深度在第四步的空洞上画出窗户模型。

6、按M键选择材质球，然后选择多维/子对象，根据窗户的窗框和玻璃来选择材质。

以此类推为其他窗户贴材质。

7、然后在俯视图中继续用样条线画主教轮廓图，挤出，选择数值为2，作为天花板，复制一个，作为地板。

8、最后，复制12层，半个主教基本模型就出来了。

9、顶楼上的的2.5个建筑物，用基本几何体把它们做出来。

10、选择内置楼梯模型，在一楼创建一个楼梯。

然后用样条线画平面，挤出，做楼梯上的平台。

在用圆柱体画一个柱子，放置于楼梯和平台之间。

11、然后选择全部对象，利用镜像，在x轴上复制，然后调整拼合。

整个主教就完成了，最后就是对主教外壁的材质调整。

二、三维动画制作流程1、前期设计：1.1剧本1.2文字分镜：文字分镜是导演用于制作环节创作的根本依据，它将文字形式的剧本转化为可读的视听评议结构，并将导演的一切艺术构思融入到剧本中。

1.3台本：台本可以说是一个电子故事版，它是在文字分镜的基础上加上图片分镜，简称图文分镜1.4设计稿：有了台本，导演就会按台本下单给设计组，由设计组将台本中的角色、场景、道具等内容绘制出线稿和色稿，并将导演所设计的场景、角色、道具等相关细节进一步明确化。

2、中期制作：2.1场景2.2模型2.3角色设定：角色模型建完之后，要有骨骼绑定才能动起来，经过表情的添加才能有生命力，角色的设定很重要，它决定了人物的性格与特征。

3DMAX建模渲染流程一、概述CAD图纸阶段3DMAX建模阶段v-Ray摄像机布置阶段v-Ray材质参数调制阶段v-Ray灯光环境布置阶段渲染阶段二、操作细则1、CAD图纸阶段：a：将CAD平面布置图内的不必要家具清理掉，尽量只保留墙体结构。

b：导出图纸，另存为3DMAX建模用dwg文件。

c：找到目标房间，并记下窗高、台高、门高、房高等数据。

2、3DMAX建模阶段：1：设置3DMAX的系统单位为毫米。

2：导入事前制作好的CAD图纸。

全部选择—结组—使用移动命令设置模型的X Y Z 轴为0 -冻结。

3：右键单击捕捉命令，进行捕捉设置，选择顶点捕捉。

4：使用“线”命令，沿着目标房间内轮廓描边，在门口和窗口位置加点。

5：使用挤出命令挤出房高。

并转化为可编辑多边形。

6：选择线层级—选择门口的两条线—右击—连接1条线。

单击此线设置Z轴的数值为CAD 中门高值。

窗口同理。

设置好台高和窗高。

7：选择面层级—选择窗口所在的面，使用挤出命令挤出厚度。

8：选择元素层级—选择整个模型—右键—反转法线—再右击—选择对象属性。

再窗口中找到“背面消隐”选项，并在前面打勾。

9：F3—S（打开捕捉）—L（左视图）—按住Ctrl+右键选择线—勾出门的轮廓—使用挤出命令制作门口的包边。

10：勾出窗口的轮廓—转换为可编辑多边形—线层级—“连接”上下两条边制作窗的轮廓—边界层级—使用“插入”命令做出窗框的宽度—面层级—“挤出”窗框的厚度。

11：勾出地面轮廓，使用倒角剖面命令拾取踢脚线剖面。

如果方向不对在修改器中选择剖面层级，使用旋转命令旋转到合适位置。

同样的方法制作吊顶。

12：选择面层级，分别选择地面，顶面。

使用分离命令，并赋予材质，方便后期渲染。

13：在网络中找到需要的模型并下载，使用导入—合并，导入下载好的模型到自己的模型中，并放到合适位置。

14：用SKETCHUP做出造型简单的模型，导出为3DS文件，并导入到3DMAX中。

放到合适位置。
