结构选型7-网壳结构

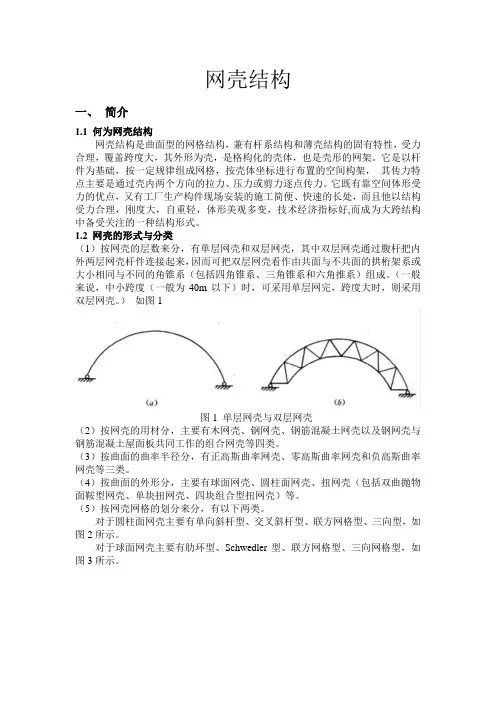

网壳结构
一、简介

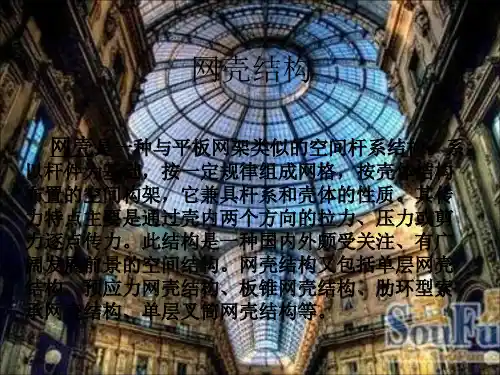

1.1 何为网壳结构
网壳结构是曲面型的网格结构，兼有杆系结构和薄壳结构的固有特性，受力合理，覆盖跨度大，其外形为壳，是格构化的壳体，也是壳形的网架。

它是以杆件为基础，按一定规律组成网格，按壳体坐标进行布置的空间构架，其传力特点主要是通过壳内两个方向的拉力、压力或剪力逐点传力。

它既有靠空间体形受力的优点，又有工厂生产构件现场安装的施工简便、快速的长处，而且他以结构受力合理，刚度大，自重轻，体形美观多变，技术经济指标好,而成为大跨结构中备受关注的一种结构形式。

1.2 网壳的形式与分类
（1）按网壳的层数来分，有单层网壳和双层网壳，其中双层网壳通过腹杆把内外两层网壳杆件连接起来，因而可把双层网壳看作由共面与不共面的拱桁架系或大小相同与不同的角锥系（包括四角锥系、三角锥系和六角推系）组成。

（一般来说，中小跨度（一般为40m以下）时，可采用单层网完，跨度大时，则采用双层网壳。

）如图1
图1 单层网壳与双层网壳
（2）按网壳的用材分，主要有木网壳、钢网壳、钢筋混凝土网壳以及钢网壳与钢筋混凝土屋面板共同工作的组合网壳等四类。

（3）按曲面的曲率半径分，有正高斯曲率网壳、零高斯曲率网壳和负高斯曲率网壳等三类。

（4）按曲面的外形分，主要有球面网壳、圆柱面网壳、扭网壳（包括双曲抛物面鞍型网壳、单块扭网壳、四块组合型扭网壳）等。

（5）按网壳网格的划分来分，有以下两类。

对于圆柱面网壳主要有单向斜杆型、交叉斜杆型、联方网格型、三向型，如图2所示。

对于球面网壳主要有肋环型、Schwedler型、联方网格型、三向网格型，如图3所示。

建筑结构选型总复习、作业及答案第一章梁1.梁按支座约束分为：静定梁和超静定梁，根据梁跨数的不同，有单跨静定梁或单跨超静定梁、多跨静定梁或多跨连续梁。

2.简述简支梁和多跨连续梁的受力特点和变形特点？答：简支梁的缺点是内力和挠度较大，常用于中小跨度的建筑物。

简支梁是静定结构，当两端支座有不均匀沉降时，不会引起附加内力。

因此，当建筑物的地基较差时采用简支梁结构较为有利。

简支梁也常被用来作为沉降缝之间的连接构件。

多跨连续梁为超静定结构，其优点是内力小，刚度大，抗震性能好，安全储备高，其缺点是对支座变形敏感，当支座产生不均匀沉降时，会引起附加内力。

（图见5页）3.悬挑结构的特点：悬挑结构无端部支撑构件、视野开阔、空间布置灵活。

悬挑结构首要关注的安全性是：倾覆、承载力、变形等。

4．抗倾覆力矩/倾覆力矩>1.55.悬挑结构倾覆力矩的平衡方式：上部压重平衡；下部拉压平衡；左右自平衡；副框架平衡第二章桁架结构1.桁架结构的组成：上弦杆、下弦杆、斜腹杆、竖腹杆2.桁架结构受力计算采用的基本假设：（1）组成桁架的所有各杆都是直杆，所有各杆的中心线（轴线）都在同一平面内，这一平面称为桁架的中心平面。

（2）桁架的杆件与杆件相连接的节点均为铰接节点。

（铰接只限制水平位移和竖向位移，没有限制转动。

）（3）所有外力（包括荷载及支座反力）都作用在桁架的中心平面内，并集中作用于节点上（节点只受集中力作用）3.桁架斜腹杆的布置方向对腹杆受力的符号（拉或压）有何关系？答：斜腹杆的布置方向对腹杆受力的符号（拉或压）有直接的关系。

对于矩形桁架，斜腹杆外倾受拉，内倾受压，竖腹杆受力方向与斜腹杆相反，对于三角形桁架，斜腹杆外倾受压，内倾受拉，而竖腹杆则总是受拉。

（图见11页）4.按屋架外形的不同，屋架结构形式有几种？答：三角形屋架，梯形屋架，抛物线屋架，折线型屋架，平行弦屋架等。

5.屋架结构的选型应从哪几个方面考虑？答：（1）屋架结构的受力（2）屋面防水构造；（3）材料的耐久性及使用环境；（4）屋架结构的跨度。

建筑结构选型一：桁架结构桁架结构（Truss structure）中的桁架指的是桁架梁，是格构化的一种梁式结构。

桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。

由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。

案例：南京国际展览中心工程概况：南京国际博览中心建筑面积36万平方米，其中展览面积17万平方米，总国际标准展位6000个，室外展览面积3万平方米，停车位2500个。

会议中心包括5000平方米的多功能厅，800人报告厅，20间大小会议室，19间各式餐厅和一幢500间客房的4星级国际酒店。

其他配套设施包括240间客房的经济型酒店，8200平方米办公服务设施等。

结构形式及特点：国展中心的二层展厅是一个长243m ,宽75m 的无柱大空间,屋面呈弧形,南北两端主入口各有15m悬挑,西侧又有14m 悬挑。

为了实现建筑功能要求,经过多方案的比较,最终选定了采用钢管拱架、檩架的结构方案。

27m ×75m 的柱网,纵向27m 跨的檩架承担檩条、压型钢板轻钢屋面荷载,南北两端檩架各向外悬挑15m。

横向跨度75m ,上弦半径125m 的弧形拱架支承檩架,拱架高端悬挑14m ,最终形成结构新颖、气势宏伟的展览大空间(如图1 ,2 所示) 。

结构布置时,采取了多种措施来增加屋面的空间刚度,以保证结构稳定,传力可靠。

拱架的横截面是宽415m、高5m 的倒三角形(图6) 。

弦杆最大为<480 ×25 ,最小为<402 ×15 ,腹杆最大为<194 ×20 ,最小为<133 ×5 。

檩架的横截面是宽4188m、高3m 的倒三角形。

三角形的每个面又都由弦杆、腹杆组成的小三角形平面桁架构成,拱架、檩架本既是几何不变的空间结构,刚度也很好,又便于设备管道、马道等在其中穿行。

单元划分时,使拱架与檩架的划分相呼应。

檩架上弦藉助拱架腹杆是拉通的,下弦除两端悬挑部分是拉通的以外,均做成与拱架下弦节点连接,产生空间作用。

网壳结构设计简介戚 豹徐州建筑职业技术学院土木工程系第五章网壳结构设计简介网架结构是一个以受弯为主体的平板，可以看作是平板的格构化形式。

而网壳结构则是壳体结构格构化的结果，以其合理的受力形态，成为较为优越的结构体系。

可以说，网壳结构不仅仅依赖材料本身的强度，而且以曲面造型来改变结构的受力，成为以薄膜内力为主要受力模式的结构形态，能够跨越更大的跨度。

不仅如此，网壳结构以其优美的造型激发了建筑师及人们的想象力，随着结构分析理论以及试验研究的不断深入，计算技术的不断提高和增强，越来越多的建筑采用了这种结构型式。

5.1 网壳结构的常用形式5.1.1 网壳结构的基本曲面及形成1．网壳的型体网壳结构的型体是指网壳的形状、曲面形式和杆件的布置。

如果型体设计合理，可以使得结构在已知条件下可能达到最大的规模，受力合理、安全储备高、美观、制造和安装简易、节省材料、经济实用等。

国际薄壳与空间结构协会（IASS）创始人、西班牙著名结构工程师托罗哈认为：“最佳结构有赖于其自身受力之型体，而非材料之潜在强度。

”也就是说，网壳结构凭借其型体的合理性，才能成为一种最为优越的结构。

因此，网壳结构的型体已经成为当今建筑师与结构工程师的重要研究课题。

在进行网壳结构设计和型体创新时，首先必须了解曲面的几何形式、物理性质及其工作特性。

通常，我们把曲面分为两大类：1）典型曲面典型曲面，也称几何学曲面。

某些曲面不管其形式如何，也不管它是如何形成的，总可以用几何学方程表示出来。

比如，用圆弧线、双曲线、抛物线、椭圆线和直线等表示出的曲面并可以用微分方程求解的，都属于典型曲面。

国内外采用这种曲面已经建造了大量形体优美、经济合理的建筑。

如果再将这些曲面进行适当的切割或组合，还可以构成更多的型体，创造出新颖的网壳结构。

2）非典型曲面非典型曲面，亦称非几何学曲面。

某些曲面不能以简单的几何学方程来表示。

非典型曲面最初是建筑师为了使空间结构的型体有所创新，达到建筑造型能自由地发挥而发展起来的，最早应用于钢筋混凝土薄壳结构。

第一章——xx悬挑结构1、梁的分类：①按材料分类：石梁、木梁、钢梁、钢筋混凝土梁、预应力混凝土梁、钢—钢筋混凝土混合梁等②按截面形式分类：石梁的截面一般为矩形；木梁的截面为圆形和矩形；钢梁为工字形、槽形，跨度较大时为箱形；钢筋混凝土梁有扁梁、花篮梁、T型梁、工字梁、空腹梁；较大跨度的梁有双坡薄腹梁、鱼腹梁、空腹梁③按支座约束条件分类：静定梁、超静定梁（根据跨数不同，有单跨静定梁、单跨超静定梁、多跨静定梁、多跨超静定梁）第二章——桁架结构1、桁架结构：①组成杆件：斜腹杆、上弦杆、竖腹杆、下弦杆2、屋架结构形式：①按使用材料的不同，可以分为：木屋架、钢—木组合屋架、钢屋架、轻型钢屋架、钢筋混凝土屋架、预应力混凝土屋架、钢筋混凝土—钢组合屋架等②按屋架外形的不同，有：三角形屋架、梯形屋架、抛物线屋架、折线形屋架、平行弦屋架等③根据结构受力的特点及材料性能的不同，有：桥式屋架、无斜腹杆屋架或刚接桁架、立体桁架3、适用范围：①木屋架：形式有豪式木屋架，一般分三角形和梯形。

三角形屋架的内力分布不均匀，支座处大而跨中小。

一般适用于跨度在18m以内的建筑中。

三角形屋架的坡度大，适用于屋面材料为黏土瓦、水泥瓦及小青瓦等要求排水坡度较大的情况②钢木组合屋架：形式有豪式屋架、芬克式屋架、梯形屋架、下折式屋架。

适用跨度视屋架结构的外形而定，对于三角形屋架，其跨度一般为12~18m，对于梯形、折线形等多边形屋架，跨度可达18~24m③钢屋架：形式有三角形钢屋架、梯形钢屋架、矩形（平行弦）钢屋架。

三角形屋架用于屋面坡度较大的屋盖结构中；梯形屋架用于屋面坡度较小的屋盖中；矩形屋架不宜用于大跨度建筑中，多用于托架或支撑系统。

④轻型屋架：有三角形屋架、。

三角拱屋架、梭形屋架。

三角形屋架和三铰拱屋架用于斜坡屋面，屋面坡度通常取；梭形屋架的屋面坡度较平坦，取；轻型钢屋架适用于跨度<=18，柱距4~6m,设置有起重量<=50kN的中、轻级工作制桥式吊车的工业建筑和跨度<=18m的民用房屋⑤混凝土屋架：有梯形屋架、折线形屋架、拱形屋架、无斜腹杆屋架等。

网壳结构一、简介1.1 何为网壳结构网壳结构是曲面型的网格结构，兼有杆系结构和薄壳结构的固有特性，受力合理，覆盖跨度大，其外形为壳，是格构化的壳体，也是壳形的网架。

它是以杆件为基础，按一定规律组成网格，按壳体坐标进行布置的空间构架，其传力特点主要是通过壳内两个方向的拉力、压力或剪力逐点传力。

它既有靠空间体形受力的优点，又有工厂生产构件现场安装的施工简便、快速的长处，而且他以结构受力合理，刚度大，自重轻，体形美观多变，技术经济指标好,而成为大跨结构中备受关注的一种结构形式。

1.2 网壳的形式与分类（1）按网壳的层数来分，有单层网壳和双层网壳，其中双层网壳通过腹杆把内外两层网壳杆件连接起来，因而可把双层网壳看作由共面与不共面的拱桁架系或大小相同与不同的角锥系（包括四角锥系、三角锥系和六角推系）组成。

（一般来说，中小跨度（一般为40m以下）时，可采用单层网完，跨度大时，则采用双层网壳。

）如图1图1 单层网壳与双层网壳（2）按网壳的用材分，主要有木网壳、钢网壳、钢筋混凝土网壳以及钢网壳与钢筋混凝土屋面板共同工作的组合网壳等四类。

（3）按曲面的曲率半径分，有正高斯曲率网壳、零高斯曲率网壳和负高斯曲率网壳等三类。

（4）按曲面的外形分，主要有球面网壳、圆柱面网壳、扭网壳（包括双曲抛物面鞍型网壳、单块扭网壳、四块组合型扭网壳）等。

（5）按网壳网格的划分来分，有以下两类。

对于圆柱面网壳主要有单向斜杆型、交叉斜杆型、联方网格型、三向型，如图2所示。

对于球面网壳主要有肋环型、Schwedler型、联方网格型、三向网格型，如图3所示。

（a）（b）（c）（d）图2 圆柱面单层网壳网格（a）单向斜杆型（b）交叉斜杆型（c）联方型（d）三向网格型图3单层球面网壳网格类型二、受力特点和典型工程应用1、圆柱面网壳受力特点1.1两对边支撑对于以跨度方向为支座，拱脚常支撑于圈梁、柱顶或基础上产生推力。

对于以波长方向为支座，柱面网壳端支座若为墙，则为受拉构件，若端支座为边高度梁，则为拉弯构件，此时应设边梁。
