建筑制图与识图习题集97396

参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。

３．　∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。

《建筑工程制图与识图习题集》答案：第一章：制图基本知识与基本技能1-1至1-13题，1-15至1-18题答案：略。

1-14：答案：正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H；③AH为五边形的边长，等分圆周得顶点B、C、D、E；④连接五个顶点即为所求五边形。

第二章：投影概念及正投影图2-1：答案：（1）中心投影，平行投影；平行投影。

（2）投射线、投影面和投影体。

（3）正投影；平行投影；正投影；中心投影。

（4）正立面图的长与平面图的长相等；正立面图的高与侧立面图的高相等；平面图的宽与侧立面图的宽相等。

（5）中心投影。

（6）正投影；斜投影。

（7）斜投影；正投影。

2-2：写出下列各个投影的名称答案：依次分别是：轴测投影图；正投影图；正投影图；标高投影图。

2-3：写出下列各个投影的名称答案：依次分别是：轴测投影图；正投影图；标高投影图；透视投影图。

2-4：根据点的坐标值，判定下列投影的可见性（不可见的加括弧表示）答案：不可见的有（b）、（b’）。

2-5：根据立体图找出投影图答案：依次为：②、③、⑤、⑨；①、④、⑥、⑦。

2-6：点的三面投影答案：（1）（2）2-7：根据点的投影图，画出点的空间位置。

2-8：点、线、面的投影答案：2-9答案：分析：一点的两投影之间的连线垂直于投影轴；点的一个投影到某投影轴的距离等于空间点到该投影轴相邻的投影面之间的距离。

因此在作点的投影时，应保证做到：点的V面投影与H面投影之间的连线垂直于OX轴，即α’α⊥OX；点的V面投影与W面投影之间的连线垂直OZ轴，即α’α“⊥OZ；点的H面投影到OX轴的距离及点的W面投影到OZ轴的距离两者相等，都反映点到V面的距离。

2-10答案：略2-11 答案：D2-12 答案：D2-13 已知直线的两面投影，补出第三投影面的投影，判别是何种位置的直线答案：（1）正平线（2）铅垂线（3）水平线2-14答案：AB: 铅垂线AC：测垂线CD: 正垂线2-15 答案：2-16答案：2-17答案作图分析：补画平面投影依据的是找点的方法，即按点的投影规律求出平面上各点的投影，再连接各点。

建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。

A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。

A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。

A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。

A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。

A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。

A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。

A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。

A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。

A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。

A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。

A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。

A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。

建筑制图与识图习题集..第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）1.第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2..第1章投影基本知识1-2 画三视图练习班级姓名学号 3.第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2..3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级 姓名 学号5.5.6.7.8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 .1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号7 5. 6..7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号8 .1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号9 5. 6..7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 ..1.2.3.4..第1章 投影基本知识1-6 根据已知视图补画缺线。

班级 姓名 学号11.1.2.3.4.第1章投影基本知识.1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

.第1章投影基本知识..3. 根据立体图，画A 点的三面投影图。

4.根据A ，B ，C 三点的立体图作出它们的投影图。

第1章投影基本知识.5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

.第1章投影基本知识..1. 判断下列直线对投影面的相对位置，并填写直线类型。

建筑制图与识图习题集第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号填写轴测图的序号（一） 1第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号填写轴测图的序号（一）2第1章投影基本知识1-2 画三视图练习班级学号 3第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级学号 4 1. 2.3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级 学号55. 6.7. 8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级学号 61. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级学号7 5. 6.7.8.第1章 投影基本知识1-5 根据两视图，补画第三视图。

班级 学号81. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级学号9 5. 6.7. 8.第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级学号101.2.3.4.第1章 投影基本知识1-6 根据已知视图补画缺线。

班级 学号111. 2.3. 4.第1章投影基本知识1.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

第1章投影基本知识3. 根据立体图，画A点的三面投影图。

4.根据A，B，C三点的立体图作出它们的投影图。

第1章投影基本知识5. 已知A点的投影，B点在A点左方15、前方25、上方13，求作B 点的三面投影。

6.已知点B在点A的正左方15；点C与点A是对V面的重影点，点D在点A的正下方20，，补全各点的三面投影，并表明可见性。

第1章投影基本知识1. 判断下列直线对投影面的相对位置，并填写直线类型。

AB是＿＿＿＿＿线； EF是＿＿＿＿＿线；CD是＿＿＿＿＿线； KL是＿＿＿＿＿线。

2.根据直线的两投影求第三投影，并判断直线对投影面的相对位置，并填写直线类型。

建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。

A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。

A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。

A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。

A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。

A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。

A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。

A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。

A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。

A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。

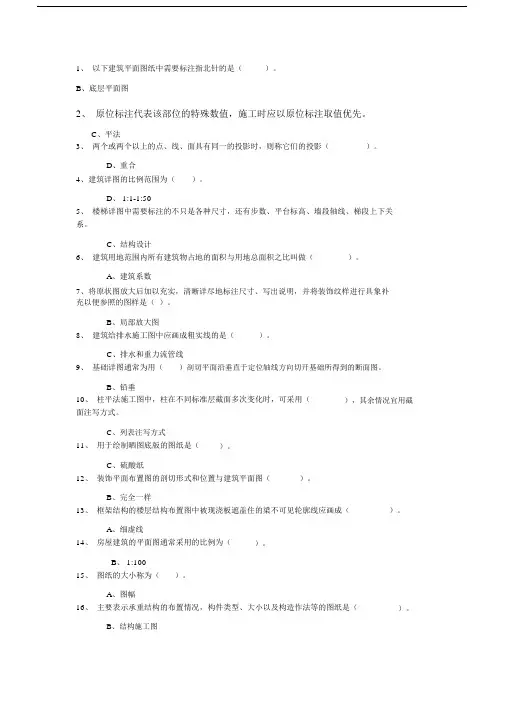

1、以下建筑平面图纸中需要标注指北针的是（）。

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。

C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。

D、重合4、建筑详图的比例范围为（）。

D、 1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。

C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。

A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。

B、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。

C、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。

B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。

C、列表注写方式11、用于绘制晒图底版的图纸是（）。

C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。

B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。

A、细虚线14、房屋建筑的平面图通常采用的比例为（）。

B、 1:10015、图纸的大小称为（）。

A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。

B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。

C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。

D、等高线19、观察以下图例，阅读正确的是（）。

D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是（）。

D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。

B、铅垂剖切面22、建筑物宽度方向的墙叫做（）。

B、横墙23、建筑施工图特指建筑设计工种在（）阶段的图纸。

建筑制图与识图习题集第1章投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 1第1章 投影基本知识1-1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一）2第1章投影基本知识1-2 画三视图练习班级姓名学号 3第1章投影基本知识1-3 已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号 4 1. 2.3.4.第1章 投影基本知识1-3已知正等轴测图，量取尺寸，画出三视图。

班级 姓名 学号55. 6.7. 8.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号 6 1. 2.3. 4.第1章投影基本知识1-4 根据两视图，参照轴测图补画第三视图。

班级姓名学号75. 6.7. 8.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号8 1. 2.3. 4.第1章投影基本知识1-5 根据两视图，补画第三视图。

班级姓名学号95. 6.7. 8. 第1章投影基本知识1-6 根据轴测图补全视图中的漏线。

班级姓名学号10 1. 2.3. 4.第1章投影基本知识1-6 根据已知视图补画缺线。

班级姓名学号11 1. 2.3.4.第1章 投影基本知识1-7 点的投影 班级 姓名 学号121.按立体图作各点的两面投影。

2. 已知点A在V面之前40，点B在H面之上12，点C在V面上，点D在H面上，点E在投影轴上，补全各点的两面投影。

第1章投影基本知识1-7点的投影班级姓名学号13 3. 根据立体图，画A点的三面投影图。

4.根据A，B，C三点的立体图作出它们的投影图。

第1章投影基本知识5. 已知A 点的投影，B 点在A 点左方15、前方25、上方13，求作B 点的三面投影。

6. 已知点B 在点A 的正左方15；点C 与点A 是对V 面的重影点，点D 在点A 的正下方20，，补全各点的三面投影，并表明可见性。

第1章 投影基本知识1-8 线的投影班级姓名学号15 1. 判断下列直线对投影面的相对位置，并填写直线类型。

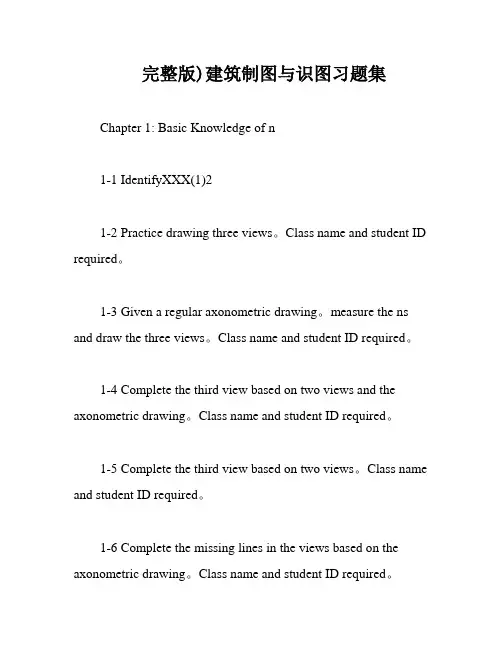

完整版)建筑制图与识图习题集Chapter 1: Basic Knowledge of n1-1 IdentifyXXX(1)21-2 Practice drawing three views。

Class name and student ID required。

1-3 Given a regular axonometric drawing。

measure the ns and draw the three views。

Class name and student ID required。

1-4 Complete the third view based on two views and the axonometric drawing。

Class name and student ID required。

1-5 Complete the third view based on two views。

Class name and student ID required。

1-6 Complete the missing lines in the views based on the axonometric drawing。

Class name and student ID required。

1-7 Point n: 1.Draw the two-sided n of each point based onthe solid figure。

2.Given that point A is 40 units in front of the V plane。

point B is 15 units to the left of point A。

25 units in frontof the H plane。

and 13 units above it。

point C is on the V plane。

point D is on the H plane。

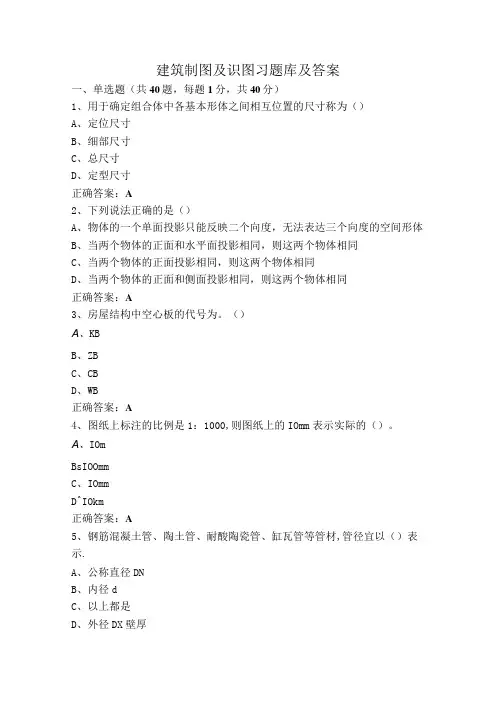

建筑制图及识图习题库及答案一、单选题（共40题，每题1分，共40分）1、用于确定组合体中各基本形体之间相互位置的尺寸称为（）A、定位尺寸B、细部尺寸C、总尺寸D、定型尺寸正确答案：A2、下列说法正确的是（）A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B、当两个物体的正面和水平面投影相同，则这两个物体相同C、当两个物体的正面投影相同，则这两个物体相同D、当两个物体的正面和侧面投影相同，则这两个物体相同正确答案：A3、房屋结构中空心板的代号为。

（）A、KBB、ZBC、CBD、WB正确答案：A4、图纸上标注的比例是1：1000,则图纸上的IOmm表示实际的（）。

A、IOmBsIOOmmC、IOmmD^IOkm正确答案：A5、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以（）表示.A、公称直径DNB、内径dC、以上都是D、外径DX壁厚正确答案：D6、在下列四组立体中，都属于平面体的是（）。

A、圆柱、圆锥B、棱柱、棱锥C、棱柱、圆柱D、棱锥、圆锥正确答案：B7、建筑的耐火等级可分为（）级。

A、5B、6C、3D、4正确答案：D8、比例指的是图形与实物要素（）尺寸之比。

A、面积B、重量C、体积D、线性正确答案：D9、A2图纸幅面的尺寸规格是（）。

A、420X630B、594X841C、297X420D、420X594正确答案：D10、关于标高，下列（）的说法是错误的。

A、正标高不注“+”B、正标高应注“+”C、负标高应注“一”D、零标高应注“土”正确答案：A11、正垂面与侧垂面相变,其交线是（）。

A、网B、一般线C、水平线D、侧垂线正确答案：B12、照明配电箱代号为（）A、AMB、A1C、APD、AN正确答案：B13、标题栏的位置一般在图幅的（）。

A、右上角B、左下角C、右下角D、左上角正确答案：C14、指北针圆的直径宜为（）用细实线绘制。

A、20mmBs24mmC>14mmD^18mm正确答案：B15、标高符号的三角形为等腰直角三角形，高约（）mm。

建筑制图与识图习题集第1章投影基本知识欧阳历创编2021..02.09欧阳历创编2021..02.092021..02.09第1章投影基本知识11 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2欧阳历创编欧阳历创编2021..02.09欧阳历创编2021..02.09第1章 投影基本知识 12 画三视图练习 班级 姓名 学号3欧阳历创编2021..02.09欧阳历创编2021..02.09第1章 投影基本知识 13 已知正等轴测图，量取尺寸，画出三视图。

班级 姓名 学号41. 2.欧阳历创编2021..02.093. 4.第1章投影基本知识13已知正等轴测图，量取尺寸，画出三视图。

班级姓名学号5欧阳历创编2021..02.095. 6.欧阳历创编2021..02.097. 8.第1章投影基本知识14 根据两视图，参照轴测图补画第三视图。

班级姓名学号6欧阳历创编2021..02.091. 2.欧阳历创编2021..02.093.4.第1章投影基本知识14 根据两视图，参照轴测图补画第三视图。

班级姓名学号7欧阳历创编2021..02.095. 6.欧阳历创编2021..02.097.8.第1章投影基本知识8 15 根据两视图，补画第三视图。

班级姓名学号欧阳历创编2021..02.091. 2.欧阳历创编2021..02.093. 4.第1章投影基本知识9 15 根据两视图，补画第三视图。

班级姓名学号欧阳历创编2021..02.095. 6.欧阳历创编2021..02.097.8.第1章投影基本知识16 根据轴测图补全视图中的漏线。

班级姓名学号10欧阳历创编2021..02.091. 2.欧阳历创编2021..02.093. 4.16 根据已知视图补画缺线。

班级姓名学号11欧阳历创编2021..02.091. 2.欧阳历创编2021..02.093. 4.第1章投影基本知识17 点的投影班级姓名学号12欧阳历创编2021..02.091.按立体图作各点的两面投影。
