桩基检测的9种常规方法桩基检测，这个听起来有点高大上的词，其实在建筑工程中可重要了。

我们常说“基础不牢，地动山摇”，要是桩基出了问题，那后面的楼层可就得跟着遭殃了！今天，就来聊聊桩基检测的9种常规方法，让大家在这个复杂的领域里，轻松了解，别让专业术语把你给吓着了！1. 静载荷试验说到静载荷试验，大家可以想象一下，就像给一根棍子施加越来越大的压力，看看它能不能撑得住。

简单来说，就是把一个大重物放在桩顶上，看看桩基到底能承受多大力量。

试验过程中，桩的沉降情况可是重中之重，直接关系到以后建筑的安全性哦。

要是沉降太多，那这桩就得“退役”了，赶紧换个新的来！1.1 测量工具在这个过程中，我们会用到各种测量工具。

比如水准仪、千分尺等等，听起来就很高级对吧？其实就是为了确保每一步的测量都精准。

毕竟，谁也不想在关键时刻掉链子！1.2 测试结果试验结束后，数据分析可是个大活。

根据沉降量、荷载等数据，专业人士会出具一份报告，告诉你桩基的承载能力和沉降特性。

你要是看到沉降很小，那就可以放心了；要是沉降过大，那可得想办法解决了。

2. 动态试验动态试验听起来很酷，其实就是通过对桩基施加瞬时的动态荷载，看看它的反应。

就像玩弹簧一样，按下去再松开，看看它的回弹能力。

这种方法的好处是速度快，不需要等很久就能出结果，非常适合时间紧迫的工程项目。

2.1 适用范围这种方法特别适合那些已经打好的桩，毕竟，我们可不能在施工中再把桩给拆了重新测试啊！通过动态试验，我们可以评估桩的质量，以及它在实际使用中的表现。

2.2 数据分析数据分析也是一门艺术。

通过对测试结果的分析，我们能够推断桩基的动力特性，帮助工程师做出合理的判断。

试想一下，要是桩基出了问题，咱们的房子可是要“跌跟头”的啊！3. 超声波检测超声波检测可谓是桩基检测中的“黑科技”！它利用超声波在桩内传播的原理，通过检测波的反射情况，来判断桩内是否有裂缝、空洞等问题。

想想看，这就像医生给你做超声波检查，帮你排查内部状况，安全感满满！3.1 检测过程检测的时候，检测人员会在桩的顶部放置一个超声波发射器，然后慢慢深入桩内。

桩基检测技术方案编制：审核：年月日目录一、工程概况 (1)二、工程地质概况 (1)三、检测数量及目的 (1)1、检测数量 (1)2、检测目的 (3)四、检测依据 (3)五、检测方法 (3)（一）单桩竖向抗压静载试验 (3)1、试验设备 (3)3、现场试验 (5)4、卸载观测 (6)5、单桩竖向抗压极限承载力确定 (6)6、单桩竖向抗压极限承载力的统计取值 (7)（二）单桩竖向抗拔静载试验 (7)1、试验设备 (7)2、现场试验 (7)3、卸载观测 (9)4、单桩竖向抗拔极限承载力确定 (9)（三）低应变法检测 (9)1、检测仪器 (10)2、检测方法 (10)3、低应变资料分析 (10)（四）超声波法检测 (11)1、检测设备及仪器 (11)2、检验方法 (11)3、桩身完整性判定 (12)六、报告的编制 (13)七、检测时间安排 (14)八、质量、安全保证措施 (14)九、需要委托方配合的工作 (15)一、工程概况检测内容有：桩身完整性（低应变法和声波透射法）、单桩竖向抗压承载力试验、单桩竖向抗拔承载力试验。

检测部位包含主厂房、罐区、污水处理+滑雪场、飞灰处理、水处理+冷却塔、烟囱（桩基甲级）。

为了保证施工的顺利进行和结构的安全可靠，为设计提供试验桩的科学依据，根据国家规范和设计院图纸要求，本工程承载力抗压静载试验采用堆载法，抗拔静载试验采用反力桩。

二、工程地质概况工程地质概况详见《岩土工程勘察报告》三、检测数量及目的1、检测数量根据《建筑基桩检测技术规范》JGJ106：（1）单桩竖向承载力检测数量在同一条件下不应少于3根，且不宜少于总桩数的1%；当工程桩总数小于50根时，不应少于2根。

（2）桩身完整性检测，建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩工程，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；除符合以上条件外，每个柱下承台检测数不应少于1根；大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，应在上述检测范围内，按不少于总桩数10%的比例采用声波透射法或钻芯法检测。

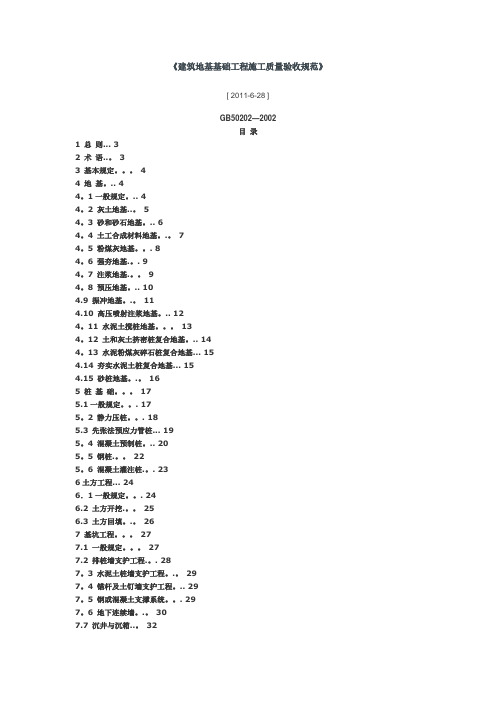

《建筑地基基础工程施工质量验收规范》[ 2011-6-28 ]GB50202—2002目录1 总则 (3)2 术语..。

33 基本规定。

44 地基。

.. 44。

1一般规定。

.. 44。

2 灰土地基..。

54。

3 砂和砂石地基。

.. 64。

4 土工合成材料地基。

.。

74。

5 粉煤灰地基。

. 84。

6 强夯地基.。

. 94。

7 注浆地基.。

94。

8 预压地基。

.. 104.9 振冲地基。

.。

114.10 高压喷射注浆地基。

.. 124。

11 水泥土搅桩地基。

134。

12 土和灰土挤密桩复合地基。

.. 144。

13 水泥粉煤灰碎石桩复合地基 (15)4.14 夯实水泥土桩复合地基 (15)4.15 砂桩地基。

.。

165 桩基础。

175.1一般规定。

. 175。

2 静力压桩。

. 185.3 先张法预应力管桩 (19)5。

4 混凝土预制桩。

.. 205。

5 钢桩.。

225。

6 混凝土灌注桩.。

. 236土方工程 (24)6．1一般规定。

. 246.2 土方开挖.。

256.3 土方回填。

.。

267 基坑工程。

277.1 一般规定。

277.2 排桩墙支护工程.。

. 287。

3 水泥土桩墙支护工程。

.。

297。

4 锚杆及土钉墙支护工程。

.. 297。

5 钢或混凝土支撑系统。

. 297。

6 地下连续墙。

.。

307.7 沉井与沉箱..。

327.8 降水与排水。

.. 338分部(子分部）工程质量验收 (34)附录A 地基与基础施工勘察要点 (34)A．1 一般规定。

.。

34A．2 天然地基基础基槽检验要点 (35)A．3 深基础施工勘察要点.。

. 35A．4 地基处理工程勘察要点.。

35A．5 施工勘察报告 (35)附录B塑料排水带的性能..。

361 总则1。

0.1 为加强工程质量监督管理，统一地基基础工程施工质量的验收，保证工程质量，制订本规范。

说明：1.0。

1根据统一布置，现行国家标准《土方与爆破工程施工及验收规范》GBJ201中的“土方工程”列入本规范中.因此,本规范包括了“土方工程”的内容。

桩基检测方案第1篇桩基检测方案一、项目背景随着我国基础设施建设规模的不断扩大，桩基工程在各类建筑工程中占有举足轻重的地位。

桩基工程的施工质量直接关系到整个建筑工程的安全、稳定与使用寿命。

为确保桩基工程的施工质量，降低工程建设风险，提高投资效益，特制定本桩基检测方案。

二、检测目的1. 验证桩基设计参数，确保桩基工程的施工质量；2. 评估桩基工程的承载能力，为工程设计、施工及验收提供依据；3. 检测桩身完整性，发现桩基施工过程中可能存在的问题；4. 为后续工程优化设计、施工工艺改进提供参考。

三、检测依据1. 《建筑桩基技术规范》（JGJ 94-2008）；2. 《建筑基桩检测技术规范》（JGJ 106-2014）；3. 《建筑工程施工质量验收统一标准》（GB 50300-2013）；4. 《岩土工程勘察规范》（GB 50021-2001）；5. 相关地方标准及行业规范。

四、检测内容1. 桩位偏差检测；2. 桩长检测；3. 桩径检测；4. 桩身完整性检测；5. 承载力检测；6. 桩底沉渣厚度检测；7. 桩身材料力学性能检测。

五、检测方法1. 桩位偏差检测：采用全站仪或GPS定位仪进行测量；2. 桩长检测：采用水准仪或全站仪进行测量；3. 桩径检测：采用游标卡尺或超声波测距仪进行测量；4. 桩身完整性检测：采用低应变法或声波透射法进行检测；5. 承载力检测：采用静载试验、高应变法或动力触探试验进行检测；6. 桩底沉渣厚度检测：采用触探杆或超声波测距仪进行测量；7. 桩身材料力学性能检测：采用取样试验或现场非破坏性检测。

六、检测流程1. 检测前准备：收集工程资料、桩基设计文件、施工记录等相关资料；2. 制定检测方案：根据工程特点、检测目的及依据，制定具体的检测方案；3. 现场检测：按照检测方案，组织专业检测人员、设备进行现场检测；4. 数据处理与分析：对现场检测数据进行处理、分析，得出检测结果；5. 编制检测报告：根据检测结果，编写桩基检测报告；6. 提交报告：将检测报告提交给委托方及相关单位。

2019年《建筑基桩检测技术规范》JGJ106-2003目录1 总则 (8)2 术语、符号 (9)2.1 术语 (9)2.2 符号 (10)3 基本规定 (13)3.1 检测方法和内容 (13)3.2 检测工作程序 (14)3.3 检测数量 (15)3.4 验证与扩大检测 (17)3.5 检测结果评价和检测报告 (18)3.6 检测机构和检测人员 (19)4 单桩竖向抗压静载试验 (20)4.1 适用范围 (20)4.2 设备仪器及其安装 (20)4.3 现场检测 (21)4.4 检测数据的分析与判定 (23)5 单桩竖向抗拔静载试验 (25)5.1 适用范围 (25)5.2 设备仪器及其安装 (25)5.3 现场检测 (25)5.4 检测数据的分析与判定 (26)6 单桩水平静载试验 (28)6.1 适用范围 (28)6.2 设备仪器及其安装 (28)6.3 现场检测 (29)6.4 检测数据的分析与判定 (29)7 钻芯法 (32)7.1 适用范围 (32)7.2 设备 (32)7.3 现场操作 (32)7.4 芯样试件截取与加工 (33)7.5 芯样试件抗压强度试验 (34)7.6 检测数据的分析与判定 (34)8 低应变法 (37)8.1 适用范围 (37)8.2 仪器设备 (37)8.3 现场检测 (37)8.4 检测数据的分析与判定 (38)9 高应变法 (41)9.1 适用范围 (41)9.2 仪器设备 (41)9.3 现场检测 (41)9.4 检测数据的分析与判定 (43)10 声波透射法 (48)10.1 适用范围 (48)10.2 仪器设备 (48)10.3 现场检测 (48)10.4 检测数据的分析与判定 (49)附录A 桩身内力测试 (54)附录B 混凝土桩桩头处理 (59)附录C 静载试验记录表 (60)附录D 钻芯法检测记录表 (61)附录E 芯样试件加工和测量 (63)附录F 高应变法传感器安装 (64)附录G 试打桩与打桩监控 (66)G.1 试打桩 (66)G.2 桩身锤击应力监测 (66)G.3 锤击能量监测 (67)附录H 声测管埋设要点 (68)本规范用词说明 (69)1 总则1.0.1 为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求，制定本规范。

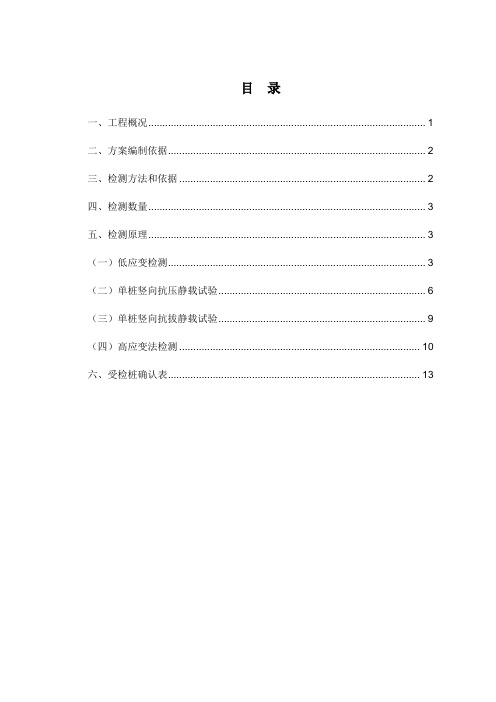

目录一、工程概况 (1)二、方案编制依据 (2)三、检测方法和依据 (2)四、检测数量 (3)五、检测原理 (3)（一）低应变检测 (3)（二）单桩竖向抗压静载试验 (6)（三）单桩竖向抗拔静载试验 (9)（四）高应变法检测 (10)六、受检桩确认表 (13)世宝广场工程桩基检测方案一、工程概况工程名称：世宝广场工程工程地点：中山市东凤镇伯公村建设单位：中山市万隆房地产开发有限公司设计单位：中山市第二建筑设计院有限公司勘查单位：广东中山地质工程勘察院监理单位：广州广保建设监理有限公司施工总承包单位：珠海市建筑工程有限公司桩基施工分包单位：中山市德荣建筑有限公司项目概况：世宝广场位于中山市东凤镇伯公村，占地面积约为40760平方米。

本项目为世宝广场一期工程，为8栋商住楼, 地下二层，地上三十二层，建筑高度为99.4米，总建筑面积约107363.64平方米。

世宝广场一期工程分为八栋商住楼（1#、2#、3#、4#、5#、6#、7#、8#），建筑结构类型：框剪结构。

本工程场地复杂等级为二级，地基复杂等及为二级，工程勘察等级为乙级，场地建筑工程抗震设防类别为标准设防类（丙类），建筑场地类别为Ⅲ类，抗震设防烈度为7度，地基基础设计等级为甲级。

基础采用锤击高强度预应力管桩，管桩采用Ф500×125AB、Ф600×130AB型管桩，桩身砼强度等级C80，单桩承载力特征值为Ra=1800kN(Ф500)、 Ra=2800kN(Ф600)，单桩抗拔承载力为：Ф500取400kN；Ф600取500kN,设计管桩桩长约30~38米。

1～7#楼共有管桩947根均为Ф600桩（无抗拔桩）。

8#楼及附属建筑共有管桩709根，其中（Ф500桩660根（抗拔桩607根），Ф600桩49根（无抗拔桩））。

桩连接采用焊接，桩端进入卵石层不小于2米。

二、方案编制依据本次试验依据如下：1、国家标准《建筑地基基础设计规范》（GB50007-2019）2、国家行业标准《建筑基桩检测技术规范》（JGJ106－2019）；3、广东省标准《建筑地基基础检测规范》（DBJ15-60-2019）；4、广东省标准《锤击式预应力混凝土管桩基础技术规程》（DBJ/T 15-22-2019）⑶设计图纸。

XX项目地基基础检测桩基检测技术方案审批：审核：编制：XX有限公司二〇二三年三月十日一、工程概况XX项目。

地处XX市XX县。

桩基设计为丙级，桩基类型为混凝土钻孔灌注桩，桩径300mm，强度等级C30，持力层为泥灰层。

二、检测目的1、单桩竖向抗压静载试验是模拟基桩实际受力状态的试验方法，确定单桩竖向抗压极限承载力，为设计单位提供设计依据，为地基基础分部的验收提供验收依据。

2、单桩水平静载试验是模拟基桩实际受力状态的试验方法，确定单桩水平极限承载力，为设计单位提供设计依据，为地基基础分部的验收提供验收依据。

3、单桩竖向抗拔承载力试验是模拟基桩实际受力状态的试验方法，确定单桩竖向抗拔极限承载力。

为设计单位提供设计依据，为地基基础分部的验收提供验收依据。

二、检测、分析依据（1）《建筑地基基础工程施工质量验收规范》GB 50202-2018；（2）《建筑基桩检测技术规范》JGJ 106-2014；（3）《建筑桩基技术规范》JGJ 94-2008；（4）《建筑地基基础设计规范》GB 50007-2011；（5）本工程设计图纸、地质勘察资料及施工资料；（6）国家相关文件及工程技术资料。

三、检测方法（1）单桩竖向抗压静载试验加卸载方式1．加载方式：为设计提供依据的检测应采用慢速维持荷载法进行，即逐级等量加载，分级荷载宜为最大加载值或预估极限承载力的1/10，其中，第一级加载量可取分级荷载的2倍。

2．荷载分级：试验桩每级荷载加载为最大加载值或预估极限荷载力的1/10。

第一级可按2倍分级荷载加载，每级荷载在其维持过程中应保持荷载恒定。

3．沉降量观测：每级荷载施加后，应分别按第5、15、30、45、60min测读桩顶沉降量，以后每隔30min测读一次桩顶沉降量。

4．试桩沉降相对稳定标准：每一小时内的桩顶沉降量不得超过0.1mm，并连续出现两次（从分级荷载施加后的第30min开始，按1.5h连续三次每30min的沉降观测值计算）。

项目四桩基础的检测与验收【职业能力目标】桩基础的施工是一个多工种，多工序的作业过程，又是一项隐蔽工程，影响施工质量的环节多，必须加强过程的严格检查与验收。

通过本项目的学习，应掌握桩基础的检测内容、验收等的相关知识。

【关键词】（中英文)桩基础Pile foundation ；检测与验收 Inspection and Acceptance任务一桩基础检测一、概述桩基施工作业过程中，影响因素多，尤其是成桩的施工质量直接影响建筑的安全,因此，必须加强桩基础的检测。

桩基础的检测是一项技术性很强的工作,是土木工程建设质量控制的必要手段.预制桩施工时，桩体质量按一般结构检测即可满足要求。

其承载力也可通过打桩过程测定，质量事故较少。

灌注桩施工时，由于施工工序较多，往往由于管理不严，使其质量事故较多，所以桩基础的检测重点是灌注桩.二、桩基础的检测方法桩基础检测的方法随检测的项目情况有所不同。

对沉前检测，常用方法有尺检、仪表测试、目测等方法。

对沉桩过程中的检测，用方法有尺检、仪表测试、取样试验等，如对灌注桩的成孔直径可利用测局限性仪器或超声孔壁测定仪等检测,而对混凝土性能、泥浆性能等，可随施工进程采取试样,在试验室或现场测定和分析。

在桩基础施工过程中，为了保证成桩的质量，检测的重点是桩的承载力与桩体的完整性。

这里将作重点介绍：(一)桩身完整性检测:1、钻芯片法：是利用岩芯钻具从桩顶沿桩身直至桩尖下1.5倍桩径处成孔,取得岩芯或混凝土芯样。

将芯样按一定得尺寸切割成试块进行强度试验,看混凝土是否达到设计强度要求。

对于大直径桩除采用钻芯片法外,还可采用预埋管超声检测法检查。

2、直视法：直视法即在桩侧挖土，露出桩身以直接观察和测定桩体的质量.检查可发现桩身有无断裂、开焊、弯曲及密实度等情况。

3、超声波脉冲法：属于无损检测法，在灌注混凝土之前埋设声测管固定于钢筋笼上,利用声波在混凝土介质中传播从接受波到发射波相位得出在波幅和频率方面的变化，来判断混凝土质量缺陷情况。

一、低应变检测分析判定1、钻孔灌注桩常见质量通病①泥浆护壁的钻孔灌注桩，桩底沉渣过厚；②水下浇注混凝土时，施工不当如导管下口离开混凝土面、混凝土浇注不连续时，桩身会出现断桩的现象，而混凝土搅拌不均、水灰比过大或导管漏水会产生混凝土离析；③当泥浆相对配置不当、地层松散或呈流塑状，或遇承压水层时，导致孔壁不能直立而出现踏孔时，桩身就会不同程度的出现扩径、缩颈或断桩的现象。

2、检测目的检测桩身缺陷及其位置，判定桩身完整性类别。

3、桩身完整性反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合指标。

4、检测方法弹性波反射法。

5、检测范围规则截面混凝土桩且桩径应小于2.0m；桩长一般不大于40m6、测试原理一般嵌入地层的基桩具有较大的长径比，可近似看作一维弹性杆件，当在桩头施加一机械脉冲力F(t) 时，桩顶在发生阻尼振动的同时，将产生一弹性波，并沿桩身向下传播。

当波传至桩底或桩身某一缺陷时，由于这些部位均存在明显的波阻抗差异(形成波阻抗界面)，因此在这些波阻抗界面上除一部分弹性波以透射波的形式往下传播和被介质吸收外，另一部分能量以反射波的形式往上传播。

而反射波的走时和振幅、相位、频响等运动学特征和动力学特征不仅与桩底、桩间缺陷位置有关，而且与缺陷性质、类型密切相关。

因此，在桩头激振的同时，用安置在桩头的检波器接收来自桩底、桩间的反射信号及桩土体系的振动信号，同时进行滤波放大和必要的数据处理，就能获得桩间缺陷位置与性质等方面的参数，确定桩身缺陷位置、性质。
