特灵离心冷水机组操作规程模版第一章总则第一条为了确保特灵离心冷水机组的正常运行和安全使用，制定本操作规程。
第二条本规程适用于特灵离心冷水机组的操作人员，包括设备的日常操作、维护、保养和故障排除等内容。
第三条操作人员必须具备相关的机械设备操作知识和专业技能，并按照本规程进行操作，确保设备的安全运行。
第四条操作人员必须切实履行安全操作责任，严禁违章操作和私自改动、拆装设备。
第二章机组构成第一条特灵离心冷水机组主要由离心冷水机、冷凝器、冷却塔、泵组和控制系统组成。
第二条离心冷水机分为压缩机、冷凝器和蒸发器三个主要部分，分别由机体、压缩机、冷凝器和蒸发器四个主要组成部分。
第三条冷凝器主要由管束、冷却风扇和冷却水管道组成，冷却风扇通过冷却水循环进行散热。
第四条冷却塔主要由塔体、水箱、风机和填料组成，通过加入冷却水进行冷却。
第五条泵组主要由一台或多台水泵组成，用于水的循环输送。
第三章操作流程第一条操作人员必须熟悉特灵离心冷水机组的构成和工作原理，了解各部分的功能和作用。
第二条在操作之前，必须对设备进行检查，确保各部分正常运行，并排除可能存在的故障。
第三条操作人员必须按照正常的开机顺序进行操作，具体操作流程如下：（一）检查冷却水系统，包括检查水泵、冷凝器和冷却塔系统是否正常。
（二）检查制冷剂系统，包括检查压缩机、冷凝器和蒸发器的压力是否正常。
（三）检查电气系统，包括检查电源、电缆和控制面板是否正常。
（四）按照机组运行参数设定，开启电源，启动机组运行。
（五）监控机组运行状态，包括压力、温度和电流等参数，保证机组的正常运行。
（六）定期检查设备的运行状况，包括冷却水系统、制冷剂系统和电气系统的运行参数。
第四章日常维护第一条操作人员必须按照操作规程进行日常维护工作，包括定期检查和清洁设备。
第二条定期检查设备的电气连接和接地情况，保证设备的接地可靠，并及时修复或更换损坏的电线。
第三条定期清洁冷凝器和冷却塔的风扇和传热面，保证散热效果良好。

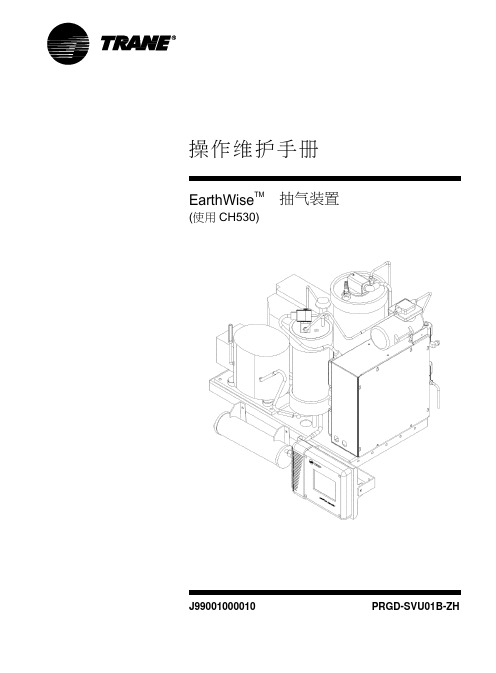

操作维护手册抽气装置EarthWise TM(使用CH530) ArrayJ99001000010PRGD-SVU01B-ZH警告和注意2 关于本手册PRGD-SVU01B-EN是本手册的原始版本，它增加了为工业冷水机组包(Industrial Chiller Package)相应支持的内容。
本手册阐述了Trane EarthWise TM 抽气装置的工作原理，操作面板，维护的要求和流程，以及故障检修的基本流程。
文档变更历史PRGD-SVU01A-ZH是手册PRGD-SVU01A-EN的中文译本。
PRGD-SVU01A-EN，手册的最早版本，阐述了Trane EarthWise抽气装置的运行，控制，维护，以及故障检修。
该手册只适用于PRGD型号的抽气装置目录警告和注意 (2)规格说明 (4)概述 (5)型号说明 (6)抽空装置概述 (7)介绍 (7)抽空子系统 (9)制冷子系统 (10)抽气室 (11)抽空子系统 (11)碳箱和再生系统 (12)抽气控制系统 (12)Earthwise TM 抽气装置工作原理 (13)概述 (13)运行模式 (15)自适应模式的运转流程 (15)抽气 (18)不凝性气体的抽空规则 (19)碳箱再生 (21)操作面板 (25)介绍 (25)CH530 DvnaView 操作面板 (25)主菜单（Main） (26)报告菜单（Reports） (27)设置菜单（Settings） (29)查看诊断信息 (32)维护 (33)故障检修 (37)电气系统 (45)34 规格说明电力需求115V交流电，60Hz，单相10.3安培110V交流电，50Hz，单相10.3安培注：电压波动不能超出-15%至+10%的范围抽气装置压缩机电机的额定电流(RLA)8总电流(安培)10.3最小电流(安培)12.3碳箱加热器功率(瓦特)175报警继电器额定输出120V交流电，1/3匹，7.2FLA(满负荷电流)运行环境温度：34°F (1.1°C) 至110°F(43.3°C)相对湿度：5% 至95%无凝结储藏环境温度：-40°F (-40°C) 至150°F(65.5°C)相对湿度：5% 至95%无凝结安装直接安装在冷凝器壳体上，位于冷凝器的最高液面之上尺寸(大概)25.75"(高) x 27.5"(宽) x 21.75"(长)，包括干燥过滤器重量140磅，包括干燥过滤器冷凝设备的制冷剂充注量0.60磅R404A概述抽气装置铭牌抽气装置的铭牌通常位于其控制面板上。
特灵离心机排气装置操作维护手册操作和维护指南带 Tracer AdaptiView 控制装置的 EarthWise 排气系统用于水冷式 CenTraVac 冷水主机目录排气系统概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 引言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 参考源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 排气系统如何工作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 制冷回路子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 排气罐子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 排气子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 碳罐和再生子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Tracer AdaptiView 控制子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 操作程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 排气装置操作模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 自适性模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 自适性模式过程—冷水主机压缩机开启 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 自适性模式过程—冷水主机压缩机关闭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 排气装置制冷回路的典型工作循环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 除气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 排气运行程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 不凝性气体排气算法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 不凝性气体排气周期 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 建立每天排气量限制范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 碳罐和再生子系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 碳再生算法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 碳罐再生程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 操作员界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 报告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 日志表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 排气装置操作模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 排气装置设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 手动控制设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 报警显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 每周维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 半年度维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 年度维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 更换干燥过滤器组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 检查湿度指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 维护湿度指示镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 冷水主机维修后的除气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 PRGD-SVX01A-ZH 带Tracer AdaptiView 控制装置的 EarthWise 排气系统 3 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 碳再生温度诊断过程. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 排气装置制冷回路诊断过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 执行表面温度测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 确定制冷剂充注量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 确定正确的膨胀阀运行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . 40 确定正确的制冷剂供汽管和回液管连接位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 使用维修功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 排气装置再生循环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 排空回路测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 排空回路压力检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 排空回路真空检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 EarthWise 排气系统型号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 带 Tracer AdaptiView 控制装置的 EarthWise 排气系统的电气接线图. . . . . . . . . . . 46 4带 Tracer AdaptiView 控制装置的 EarthWise 排气系统 PRGD-SVX01A-ZH 排气的特灵 EarthWise 排气系系统概述本指南描述了带 Tracer AdaptiView 控制装置统的操作和维护。
特灵离心冷水机组操作规程特灵离心冷水机组是一种常见的制冷设备，工业、商业、医疗等领域广泛应用。
为了更好地运行设备，避免故障和安全事故的发生，特灵离心冷水机组需要有一套完善的操作规程。
本文将详细介绍这套规程，包括机组操作前和操作中需要注意的事项。
一、机组操作前的准备1. 对环境进行评估。
特灵离心冷水机组应安装在通风、干燥、清洁的环境中。
在投入运行之前，需要对安装位置进行评估，确保周围没有过多的灰尘、异物、潮湿等因素。
2. 检查机组外观。
机组外观应检查表面是否有损伤、腐蚀等情况，特别是面板和螺丝是否松动，若发现问题需要及时处理。
3. 检查机组电源。
电源应符合机组额定电压、频率和相数要求。
同时，电缆应符合配电盘的额定电流与电缆长度的要求。
4. 检查机组水系统。
水系统应检查水压是否正常、水管是否漏水以及管路是否畅通。
5. 查看润滑油。
查看润滑油的质量与油位，如果发现有异样可以及时清洗或更换。
二、机组操作中需要注意的事项1. 机组启动与停止。
为了保证机组启动的顺利，需要首先打开电源，检查控制面板是否正常。
然后按下启动按钮，注意观测机组启动过程，待机组运行平稳后再进行调整。
关闭机组时，应首先关闭冷却水阀，待机组压缩机停止运行后再关闭电源。
2. 控制面板设置。
机组的控制面板是机组自动化控制的核心部分。
在启动运行前，需要根据实际需要对机组进行设置，包括控制方式、运行模式、温度等设定。
注意设置过程中不能出现误操作，否则会影响到设备正常运行。
3. 压缩机运行状况检查。
压缩机是机组内最重要的组件，需要经常检查运行状况，包括观察油位、润滑油是否正常、进出口温度等指标。
如果出现异常，应及时联系专业人员进行检修。
4. 水系统检查。
水系统是机组的重要组成部分，需要定期检查水泵是否正常、水流量是否达标、冷却水温度是否稳定等情况。
此外，还需要清洗水路、更换滤网等保养措施。
5. 安全措施。
特灵离心冷水机组操作时，需要遵守相关的安全规程，包括穿戴安全装备、注意周围环境、以及定期进行消防检查等。
特灵离心式冷水机组用户手册
一、前言
特灵离心式冷水机组是一种高效、节能、环保的制冷设备，广泛应用
于各种大型建筑物、工业生产线等场合。
为了让用户更好地使用和维
护机组，特编写此用户手册，希望能为用户提供帮助。
二、机组结构
特灵离心式冷水机组主要由压缩机、冷凝器、蒸发器、电控系统等组成。
其中，压缩机是机组的核心部件，负责将低温低压的制冷剂压缩
成高温高压的气体，从而实现制冷效果。
三、使用方法
1.开机前，应检查机组的电源、水源、气源等是否正常，确保机组能够正常运行。
2.开机后，应先启动冷水泵，再启动压缩机，待机组运行稳定后，逐渐调整出水温度和水流量，以满足实际需求。
3.在使用过程中，应定期检查机组的各项参数，如压力、温度、流量等，确保机组运行正常。
四、维护保养
1.定期清洗机组的冷凝器和蒸发器，以保证散热效果。
2.定期更换机组的滤芯和润滑油，以保证机组的正常运行。
3.定期检查机组的电气系统，确保电气元件的正常工作。
五、注意事项
1.在使用机组时，应注意安全，避免触电、烫伤等事故的发生。
2.在机组运行过程中，应注意机组的噪音和振动，如发现异常情况，应及时停机检修。
3.在机组维护保养过程中，应注意机组的安全，如需进行高空作业等，应采取相应的安全措施。
六、结语
特灵离心式冷水机组是一种高效、节能、环保的制冷设备，使用和维护机组需要注意一些细节，才能保证机组的正常运行。
希望本手册能为用户提供帮助，让用户更好地使用和维护机组。
特灵离心冷水机组操作规程第一章：总则第一条为了确保特灵离心冷水机组的正常运行和安全性，制定本操作规程。
第二条本操作规程适用于特灵离心冷水机组的操作和维护人员。
第三条操作人员必须按照本规程进行操作，做到安全、高效、规范。
第二章：工作安全第四条操作人员在操作前，必须戴好防护用品，包括安全帽、防护眼镜、防护手套等。
第五条操作人员必须经过相关培训，熟悉特灵离心冷水机组的结构和工作原理。
第六条机组出现异常情况时，操作人员必须立即停机，并上报相关人员。
第七条操作人员不得擅自更改机组的设置参数。
第八条操作人员必须定期检查机组的电源、水源等供给设施，确保正常供给。
第三章：机组操作第九条操作人员在启动机组前，必须检查机组各部件是否正常，并排除故障。
第十条启动机组时，操作人员必须按照启动顺序进行操作，确保顺利启动。
第十一条机组正常运行后，操作人员必须定期检查机组的运行状态，包括压力、温度等参数。
第十二条机组运行期间，操作人员必须严格按照操作规程进行操作，不得违规操作。
第十三条机组停机前，操作人员必须先将冷却水关掉，然后再停机。
第十四条机组停机后，操作人员必须进行巡查，排查潜在问题，并进行相关记录。
第四章：维护保养第十五条操作人员必须定期对机组进行维护保养，包括清洁、润滑等。
第十六条操作人员必须定期检查机组的冷却水泵、冷却塔等设备，确保正常工作。
第十七条操作人员必须定期检查机组各部件，如轴承、密封件等，及时更换和维修。
第十八条操作人员必须保持机组周围的清洁，确保工作环境良好。
第十九条操作人员必须定期对机组进行检修，确保机组的性能和安全。
第五章：事故处理第二十条在机组发生事故时，操作人员必须立即采取相应措施，并及时报告相关人员。
第二十一条操作人员必须了解并熟悉机组的应急处理程序，确保及时有效应对事故。
第二十二条操作人员在处理事故时，必须保护好自己的安全，避免二次事故发生。
第二十三条操作人员必须将事故处理情况进行详细记录，并进行事后分析总结。
行业资料：________ 特灵离心冷水机组操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页特灵离心冷水机组操作规程1.确认水系统中已经充满水，且水质符合机组运行要求；2.确认机组在启动之前油箱中的油温已加热超过60℃，对于长时间停机后的开机，一般需加热24小时；3.确认供电电源稳定，符合机组开机需求；4.检查机组的油位是否正常（不能低于下视镜的一半）；5.开启冷冻水进、出水阀门；6.启动冷冻水循环泵，之后检查水泵的运行电压、电流、噪音等是否正常；7.开启冷却水进、出水阀门；8.启动冷却水循环泵，之后检查水泵的运行电压、电流、噪音等是否正常；9.待水泵运行稳定后，检查冷冻、却水系统的机组进、出口压差是否稳定且符合机组运行要求；10.确认水系统的运行稳定、正常；11.启动机组；12.待机组运行稳定后，检查机组运行电流、电压；13.检查机组的冷冻、却水进、出水温度；14.检查机组的蒸发器、冷凝器的饱和冷媒压力；15.检查机组的油位、油压差及回油情况；16.检查机组的运行噪音是否正常；17.根据冷却水的进、出水温度来决定是否开启冷却塔风扇。
二、机组运行记录：第 2 页共 7 页机组蒸发器/冷凝器进/出水温度、压力；机组蒸发器/冷凝器，饱和温度/压力；机组油压差、温度、油箱压力、排油压力；排气装置吸气温度；排气泵出时间，排气运行时间；机组导叶开度，导叶位置；蒸发器/冷凝器趋近温度；电机运行电压/电流、电机线圈温度；压缩机启动次数，运行时间；冷冻循环泵/冷却循环泵运行电压，电流；冷却塔风扇运行电压，电流；室外温度三、机组停机步骤1.确认当前机组运行已经超过30分钟；2.正常停机；3.待机组完全停止10-15分钟后，先关闭冷却水循环泵；4.关闭冷却水进、出水阀门；5.关闭冷却塔风扇（如果开启）；6.20-30分钟后；关闭冷冻水循环泵；7.关闭冷冻水进、出水阀门；8.保持机组的供电状态；9.放空水系统内的水（对于长时间不打算开机）；安全注意事项1、机组维护、操作和检修时应配备足够正确的个人防护装备；第 3 页共 7 页2、配电柜或保护装置跳闸：在未得到特灵确认之前不得对机组再次送电。
特灵离心冷水机组操作规程第一章总则第一条为规范特灵离心冷水机组的操作，保证设备的安全稳定运行，制定本操作规程。
第二条本操作规程适用于特灵离心冷水机组的操作人员，必须按照本规程进行操作。
第三条操作人员必须经过特灵公司的培训合格并取得相关证书才能操作特灵离心冷水机组。
第四条操作人员必须熟悉特灵离心冷水机组的结构、工作原理、安全注意事项和常见故障处理方法。
第二章安全操作第五条操作人员必须穿戴相关个人防护装备，包括安全帽、耳塞、防护眼镜和防护鞋等。
第六条操作人员在操作离心冷水机组前，必须检查机组周围的安全环境，清除可能造成危险的杂物和障碍物。
第七条操作人员在操作过程中，禁止戴手套或长袖衣物，以免被卷入机组起动部件。
第八条操作人员在操作离心冷水机组时，不得穿插其他工作人员，减少意外伤害的发生。
第九条操作人员在操作离心冷水机组时，禁止喧哗、吸烟，保持机组周围的安静和清洁。
第十条操作人员在操作离心冷水机组前，必须检查机组的启动和停止按钮是否正常工作，确保操作安全。
第十一条操作人员在操作离心冷水机组时，必须按照设备的运行参数进行操作，不得随意调整设备的运行状态。
第三章日常维护第十二条操作人员在操作离心冷水机组时，必须定期检查设备的润滑油和冷却液的补充情况，确保设备的正常运转。
第十三条操作人员在操作离心冷水机组时，必须定期清洁设备的过滤器和冷凝器，保持设备的高效运行。
第十四条操作人员在操作离心冷水机组时，必须定期检查设备的电气线路是否正常，消除相关故障。
第十五条操作人员在操作离心冷水机组时，必须定期检查设备的水泵和电机的工作情况，确保设备的正常运转。
第十六条操作人员在操作离心冷水机组时，发现设备异常情况或故障，必须及时停机，并报告相关部门进行维修处理。
第四章故障处理第十七条操作人员在操作离心冷水机组时，必须熟悉设备常见故障的处理方法，能够迅速判断和解决故障。
第十八条操作人员在处理故障时，必须断开设备的电源，并采取相应的安全措施，防止二次意外事故的发生。
