高考物理力学知识点之机械振动与机械波图文解析(7)一、选择题1．如右图甲所示，水平的光滑杆上有一弹簧振子，振子以O点为平衡位置，在a、b两点之间做简谐运动，其振动图象如图乙所示．由振动图象可以得知( )A．振子的振动周期等于t1B．在t＝0时刻，振子的位置在a点C．在t＝t1时刻，振子的速度为零D．从t1到t2，振子正从O点向b点运动2．下列关于简谐振动和简谐机械波的说法正确的是（）A．简谐振动的平衡位置一定是物体所受合外力为零的位置。

B．横波在介质中的传播速度由波源本身的性质决定。

C．当人向一个固定的声源跑去，人听到的音调变低了。

D．当声波从空气进入水中时，声波的频率不变，波长变长。

3．如图所示，S是x轴上的上下振动的波源，振动频率为10Hz.激起的横波沿x轴向左右传播，波速为20m/s.质点a、b与S的距离分别为36.8m和17.2m，已知a和b已经振动.若某时刻波源S正通过平衡位置向上振动，则该时刻下列判断中正确的是A．b位于x轴上方，运动方向向下B．b位于x轴下方，运动方向向上C．a位于x轴上方,运动方向向上D．a位于x轴下方，运动方向向上4．一质点做简谐运动，则下列说法中正确的是（）A．若位移为负值，则速度一定为正值，加速度也一定为正值B．质点通过平衡位置时，速度为零，加速度最大C．质点每次通过平衡位置时，加速度不一定相同，速度也不一定相同D．质点每次通过同一位置时，其速度不一定相同，但加速度一定相同5．如图是一弹簧振子做简谐运动的图像，下列说法中正确的是（）A．质点振动的振幅为2cmB．质点振动的频率为4HzC．在2s末，质点的加速度最大D．在2s末，质点的速度最大6．下列说法正确的是（）A．物体做受迫振动时，驱动力频率越高，受迫振动的物体振幅越大B．医生利用超声波探测病人血管中血液的流速应用了多普勒效应C．两列波发生干涉，振动加强区质点的位移总比振动减弱区质点的位移大D．遥控器发出的红外线波长比医院“CT”中的X射线波长短7．在天花板O点处通过细长轻绳栓一小球构成单摆，在O点正下方A点有一个能挡住摆线的钉子，OA的距离是单摆摆长的一半，如图所示。

机械振动和机械波知识网络：单元切块：按照考纲的要求，本章内容可以分成两部分，即：机械振动；机械波。

其中重点是简谐运动和波的传播的规律。

难点是对振动图象和波动图象的理解及应用。

机械振动学习目标：1．掌握简谐运动的动力学特征和描述简谐运动的物理量；掌握两种典型的简谐运动模型——弹簧振子和单摆。

掌握单摆的周期公式；了解受迫振动、共振及常见的应用2．理解简谐运动图象的物理意义并会利用简谐运动图象求振动的振幅、周期及任意时刻的位移。

3．会利用振动图象确定振动质点任意时刻的速度、加速度、位移及回复力的方向。

学习重点：简谐运动的特点和规律学习难点：谐运动的动力学特征、振动图象学习内容：一、简谐运动的基本概念1．定义 周期：g L T π2=机械振动 简谐运动 物理量：振幅、周期、频率 运动规律 简谐运动图象 阻尼振动 无阻尼振动 受力特点 回复力：F= - kx 弹簧振子：F= - kx 单摆：x L mg F -= 受迫振动 共振 在介质中 的传播机械波 形成和传播特点 类型 横波 纵波 vT =λ x=vt 干涉 衍射物体在跟偏离平衡位置的位移大小成正比，并且总指向平衡位置的回复力的作用下的振动，叫简谐运动。

表达式为：F = -kx（1）简谐运动的位移必须是指偏离平衡位置的位移。

也就是说，在研究简谐运动时所说的位移的起点都必须在平衡位置处。

（2）回复力是一种效果力。

是振动物体在沿振动方向上所受的合力。

（3）“平衡位置”不等于“平衡状态”。

平衡位置是指回复力为零的位置，物体在该位置所受的合外力不一定为零。

（如单摆摆到最低点时，沿振动方向的合力为零，但在指向悬点方向上的合力却不等于零，所以并不处于平衡状态）（4）F=-kx 是判断一个振动是不是简谐运动的充分必要条件。

凡是简谐运动沿振动方向的合力必须满足该条件；反之，只要沿振动方向的合力满足该条件，那么该振动一定是简谐运动。

2．几个重要的物理量间的关系要熟练掌握做简谐运动的物体在某一时刻（或某一位置）的位移x 、回复力F 、加速度a 、速度v 这四个矢量的相互关系。

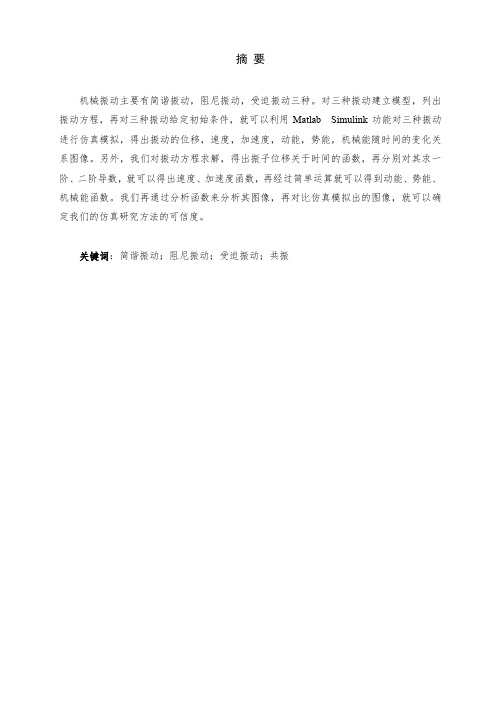

摘要机械振动主要有简谐振动，阻尼振动，受迫振动三种。

对三种振动建立模型，列出振动方程，再对三种振动给定初始条件，就可以利用Matlab Simulink功能对三种振动进行仿真模拟，得出振动的位移，速度，加速度，动能，势能，机械能随时间的变化关系图像。

另外，我们对振动方程求解，得出振子位移关于时间的函数，再分别对其求一阶、二阶导数，就可以得出速度、加速度函数，再经过简单运算就可以得到动能、势能、机械能函数。

我们再通过分析函数来分析其图像，再对比仿真模拟出的图像，就可以确定我们的仿真研究方法的可信度。

关键词：简谐振动；阻尼振动；受迫振动；共振1引言——机械振动的仿真原理1.1 Matlab Simulink功能简述Simulink是基于Matlab的框图设计环境，可以用来对各种动态系统进行建模、分析和仿真，它的建模范围广泛，可以针对任何能用数学来描述的系统进行建模，例如航空航天动力学系统、卫星控制制导系统、通信系统、船舶及汽车等，其中包括了连续、离散，条件执行，事件驱动，单速率、多速率和混杂系统等。

Simulink提供了利用鼠标拖放的方法来建立系统框图模型的图形界面，而且还提供了丰富的功能块以及不同的专业模块集合，利用Simulink几乎可以做到不书写一行代码即完成整个动态系统的建模工作。

除此之外，Simulink还支持Stateflow，用来仿真事件驱动过程。

Simulink是从底层开发的一个完整的仿真环境和图形界面，是模块化了的编程工具，它把Matlab的许多功能都设计成一个个直观的功能模块，把需要的功能模块用连线连起来就可以实现需要的仿真功能了。

也可以根据自己的需要设计自己的功能模块，Simulink功能强大，界面友好，是一种很不错的仿真工具[1]。

1.2机械振动的物理模型物理学中的机械振动主要分为简谐振动、阻尼振动、受迫振动三种。

下面我们根据这三种类型的振动建立物理模型来分别研究。

1.2.1简谐振动的物理模型图1 弹簧振子做简谐振动物理实验模型如上图所示，弹簧振子在O 附近做简谐振动。
