管理信息系统业务数据流程图例子汇总

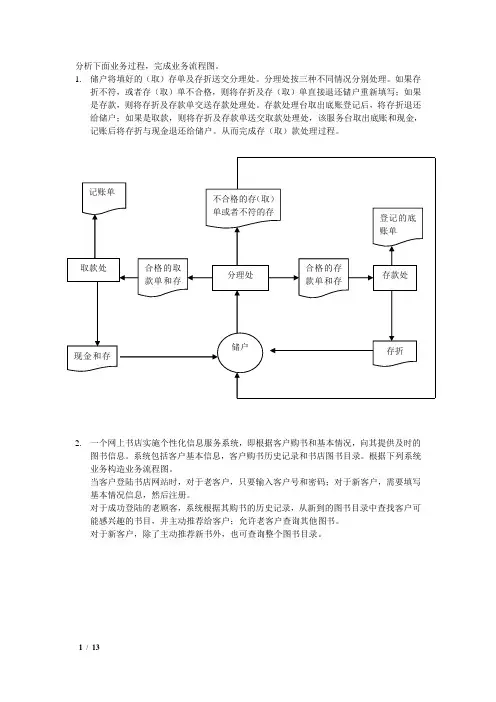

分析下面业务过程，完成业务流程图。

1. 储户将填好的（取）存单及存折送交分理处。

分理处按三种不同情况分别处理。

如果存折不符，或者存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；如果是存款，则将存折及存款单交送存款处理处。

存款处理台取出底账登记后，将存折退还给储户；如果是取款，则将存折及存款单送交取款处理处，该服务台取出底账和现金，记账后将存折与现金退还给储户。

从而完成存（取）款处理过程。

2. 一个网上书店实施个性化信息服务系统，即根据客户购书和基本情况，向其提供及时的图书信息。

系统包括客户基本信息，客户购书历史记录和书店图书目录。

根据下列系统业务构造业务流程图。

当客户登陆书店网站时，对于老客户，只要输入客户号和密码；对于新客户，需要填写基本情况信息，然后注册。

对于成功登陆的老顾客，系统根据其购书的历史记录，从新到的图书目录中查找客户可能感兴趣的书目，并主动推荐给客户；允许老客户查询其他图书。

对于新客户，除了主动推荐新书外，也可查询整个图书目录。

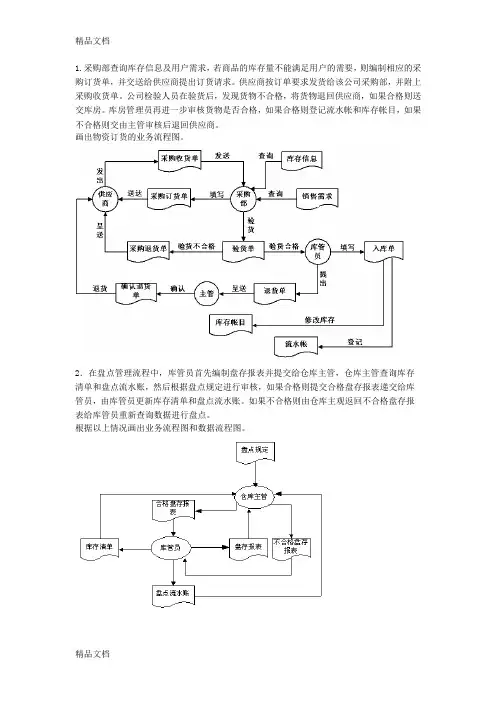

不合格的存（取）单或者不符的存分理处 合格的存款单和存存款处登记的底账单 合格的取款单和存取款处 现金和存折 记账单 存折 储户不正确正确1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）历史记录 网站老客户新客户账号和密码 成功登录 查询 推荐书目全部图书书目填写基本资料注册成功登录查询2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。

数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。

本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。

它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。

数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。

例如，一个实体符号可以表示一个数据库、文件或外部系统。

•过程符号（oval）：代表对数据进行操作或处理的过程。

例如，一个过程符号可以表示数据的转换、计算或验证。

•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。

例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。

•数据存储符号（parallel lines）：代表数据的存储或持久化位置。

例如，一个数据存储符号可以表示一个数据库表或文件。

数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。

2.识别信息系统中的实体（源头和目标）、过程和数据存储。

3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。

4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。

5.根据需要添加适当的标签和注释，以增加图的可读性。

示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。

箭头表示数据的流动方向。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共 10 分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共 15 分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：退书单书商采购单/新采购员合格新图编目员书书入库单入库台帐入库单库管员进书数据流程：F3.2不合格采购单F3.1采购单P3.1F3.3合格采购单p3.2供应商采购单审核编目处理F3.4不合F10入格入管理员库单库单F9 入库够书清单p3.3F3.5合格入库清单S2图书库存情况存档入库单处理售书业务流程：顾客新书收银员未收费的收费单销售台帐书收费单/书保安售书数据流程：F1.1收费单F6 购书单计划P1.1 F1.2不合格收费单P1.2E1顾客收费处理审核处理F4F5F3顾客基本情况销F4销售清单顾客 售需求清图书 顾客基本情况存档单S02 图书库存情况存档S01清单S03 图书销售存档S04顾客需求图书情况存档4.背景 ：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

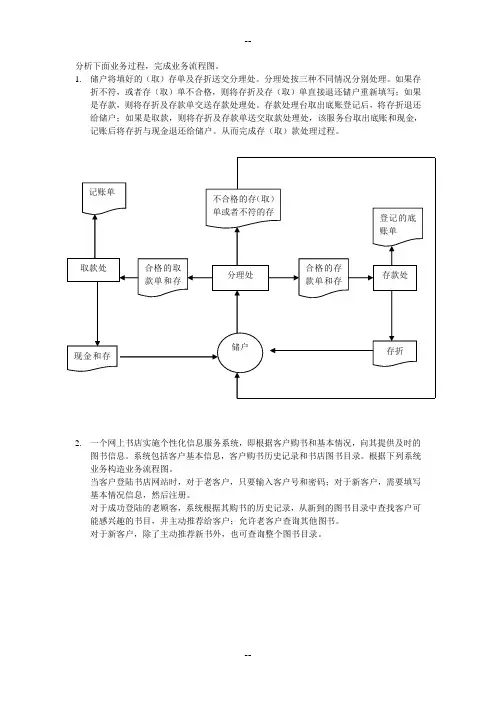

分析下面业务过程，完成业务流程图。

1.储户将填好的（取）存单及存折送交分理处。

分理处按三种不同情况分别处理。

如果存
折不符，或者存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；如果是存款，则将存折及存款单交送存款处理处。

存款处理台取出底账登记后，将存折退还给储户；如果是取款，则将存折及存款单送交取款处理处，该服务台取出底账和现金，记账后将存折与现金退还给储户。

从而完成存（取）款处理过程。

2.一个网上书店实施个性化信息服务系统，即根据客户购书和基本情况，向其提供及时的
图书信息。

系统包括客户基本信息，客户购书历史记录和书店图书目录。

根据下列系统业务构造业务流程图。

当客户登陆书店网站时，对于老客户，只要输入客户号和密码；对于新客户，需要填写基本情况信息，然后注册。

对于成功登陆的老顾客，系统根据其购书的历史记录，从新到的图书目录中查找客户可能感兴趣的书目，并主动推荐给客户；允许老客户查询其他图书。

对于新客户，除了主动推荐新书外，也可查询整个图书目录。

不正确。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和3. 新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：退书采购单/合格新编目书采购入库入库台入库库管员进书数据流程：F3.2不合格采购单F3.1采购单F3.3合格采购单p3.2P3.1供应商编目处理采购单审核F3.4不合F10入格入库单库单管理员入库够书清单F9p3.3合格入库清单F3.5S2图书库存情况存档入库单处理售书业务流程：新书收银员顾客未收费的销售台帐收费单收费单/保售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

1、画出某商品库存管理系统的业务流程图：
采购员将入库单交给检验员，检验员将不合格的入库单退回采购员，合格的入库单交保管员并记入库存台帐。

统计员根据库存台帐制定月报表交主管部门审阅。

2、画出某库存管理系统的业务流程图：
仓库审核员对车间送来的入库单和销售科送来的出库单进行审核，然后将合格的入库单和出库单交给记账员。

记账员将这些单据写入库存台账。

统计员查询库存台账生成库存月报表、产品收发存表。

3、画出某企业物资管理的业务流程图。

其处理过程为：车间填写领料单到仓库领料，库长根据用料计划审批领料单，未批准的领料单退回车间。

库工收到已批准的领料单后，首先查阅库存账，若有货，则通知车间前来领取所需物料，并登记用料流水账，否则将通知采购人员缺货。

采购人员根据缺货通知，查阅订货合同单，若已订货，则向供货单位发出催货请求，否则就临时申请补充订货。

供货单位发出货物后，立即向订货单位发出提货通知。

采购人员收到提货通知单后，就可办理入库手续。

接着是库工验收入库，并通知车间领料。

此外，仓库库工还要根据库存账
和用料流水账定期生成库存的报表，呈送有关部门。

---精心整理，希望对您有所帮助。

分析下面业务过程，完成业务流程图。

1.储户将填好的（取）存单及存折送交分理处。

分理处按三种不同情况分别处理。

如果存折不符，或者存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；如果是存款，则将存折及存款单交送存款处理处。

存款处理台取出底账登记后，将存折退还给储户；如果是取款，则将存折及存款单送交取款处理处，该服务台取出底账和现金，记账后将存折与现金退还给储户。

从而完成存（取）款处理过程。

2.一个网上书店实施个性化信息服务系统，即根据客户购书和基本情况，向其提供及时的图书信息。

系统包括客户基本信息，客户购书历史记录和书店图书目录。

根据下列系统业务构造业务流程图。

当客户登陆书店网站时，对于老客户，只要输入客户号和密码；对于新客户，需要填写基本情况信息，然后注册。

对于成功登陆的老顾客，系统根据其购书的历史记录，从新到的图书目录中查找客户可能感兴趣的书目，并主动推荐给客户；允许老客户查询其他图书。

对于新客户，除了主动推荐新书外，也可查询整个图书目录。

不正确正确1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存历史记录网站老客户新客户账号和密码成功登录查询推荐书目全部图书书目填写基本资料注册成功登录查询清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

管理信息系统数据流程图与业务流程图经典作品1.在今天的数字化时代，管理信息系统（MIS）是组织中非常重要的一部分。

它有助于组织高效地处理和管理数据。

在MIS中，数据流程图和业务流程图是两个常见的工具，用于描述和分析组织内的数据流和业务流程。

数据流程图是一种图形化表示数据流动的工具。

它通过定义输入数据、处理过程和输出数据之间的关系，展示了数据是如何在系统内流动和转换的。

业务流程图则展示了组织内各个业务流程的流程和步骤。

它描述了每个步骤的顺序、输入和输出，以及相关的角色和资源。

在本文中，我们将介绍几个经典的管理信息系统数据流程图和业务流程图的作品，以帮助读者更好地理解这些概念和工具的应用。

2. 医院信息管理系统数据流程图2.1 描述医院信息管理系统是在医院内收集、存储和处理患者信息的系统。

数据流程图可以帮助我们理解患者信息在医院内的流动过程。

2.2 经典作品以下是一个简化的医院信息管理系统数据流程图的示例：+-------------+| 患者信息 |+------|------+||+-------------V-------------+| 患者登记 |+-------------|-------------+||+-------------V-------------+| 挂号登记和收费 |+-------------|-------------+||+---------------+--------V----------+| 医生排班 |+---------------|------------------+||+------------V----------------+| 患者看诊 |+------------|----------------+||+---------------V----------------+| 药物发放 |+---------------|----------------+||+-----V-------+| 结算 |+-----|-------+||+------V--------+| 医生存档和评价 |+------|--------+||+------V--------+| 患者反馈和评价 |+---------------+3. 订单处理系统业务流程图3.1 描述订单处理系统是一个常见的应用系统，用于帮助组织有效地处理和跟踪订单。

业务流程图绘制实例1：某企业业务流程描述：客户填写“订货单”后，将“订货单”交企业的业务经理。

业务经理在“价格表”中查找相应商品的单价，填写“出货单”交仓库保管员。

仓库保管员查阅“库存台账”，如果有货则向客户发出“出货单”并更新库存台账；如缺货，则发“缺货通知单”通知生产计划科安排计划生产。

数据流程图：车间填写领料单给仓库要求领料，库长根据用料计划审批领料单，未批准的退回车间，已批准的领料单送到仓库保管员处，由他查阅库存帐。

若帐上有货则通知车间前来领料，否则将缺货通知采购人员。

某商场到货处理步骤如下：（1）商场根据供应商送来的发货单及货物，经与订货合同相对照，审核发货单。

与合同不符的发货单及货物退回供应商。

（2）收货处理：在审核发货单后，对货物进行质量检查。

质量不合格的货物及发货单退回供应商；对质量合格的货物开入库单，并将入库单及货物送仓库，发货单存档，向财务科发出付款通知。

请绘制供应科编制材料供应计划的数据流程图：（1）计算生产材料用量。

供应科根据生产科提供的生产计划和工艺科提供的材料消耗定额，计算出各种产品的材料需要量，经分类、合并后，得到生产材料用量表；这个表除保存自用外，还要复制送厂部。

（2）计算材料净需用量。

根据生产材料用量和库存文件中材料起初库存、储备定额等数据计算材料净需用（采购）量表，并保存。

（3）制定采购资金计划。

根据材料净需用量表中需要采购的各种材料数量，及库存文件中各种材料的价格计算采购所需资金，形成采购资金计划，并送财务科。

决策树订货折扣政策如下：（1）年交易额在5万或5万以下，则不给予折扣；（2）对于年交易额在5万以上时：如果无欠款，则给予15%的折扣；如果有欠款，而且与本公司的交易关系在20年以上，则折扣为10%；如果有欠款，而且与本公司交易关系在20年以下，则折扣为5%。

判断表订货折扣政策如下：（1）年交易额在5万或5万以下，则不给予折扣；（2）对于年交易额在5万以上时：如果无欠款，则给予15%的折扣；如果有欠款，而且与本公司的交易关系在20年以上，则折扣为10%；如果有欠款，而且与本公司交易关系在20年以下，则折扣为5%。
