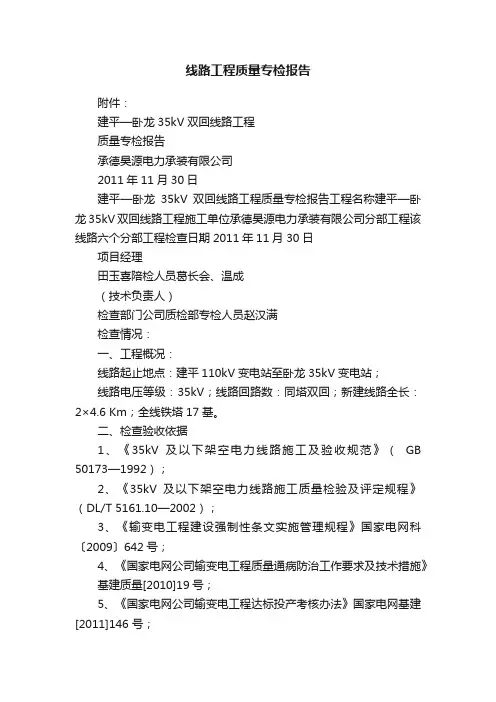

线路工程质量专检报告附件：建平—卧龙35kV双回线路工程质量专检报告承德昊源电力承装有限公司2011年11月30日建平—卧龙35kV双回线路工程质量专检报告工程名称建平—卧龙35kV双回线路工程施工单位承德昊源电力承装有限公司分部工程该线路六个分部工程检查日期2011年11月30日项目经理田玉喜陪检人员葛长会、温成（技术负责人）检查部门公司质检部专检人员赵汉满检查情况：一、工程概况：线路起止地点：建平110kV变电站至卧龙35kV变电站；线路电压等级：35kV；线路回路数：同塔双回；新建线路全长：2×4.6 Km；全线铁塔17基。
二、检查验收依据1、《35kV及以下架空电力线路施工及验收规范》（GB 50173—1992）；2、《35kV及以下架空电力线路施工质量检验及评定规程》（DL/T 5161.10—2002）；3、《输变电工程建设强制性条文实施管理规程》国家电网科〔2009〕642号；4、《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号；5、《国家电网公司输变电工程达标投产考核办法》国家电网基建[2011]146 号；6、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》基建质量[2010]322号；7、设计施工图及设计说明书；8、建设单位及监理单位有关工程质量方面要求。
三、验收范围本输电线路的基础工程、杆塔组立工程、架线工程及接地工程。
四、质保体系及技术资料检查情况1、施工项目部质量管理体系健全，施工管理人员落实，特殊工种/特殊作业人员持证上岗。
2、施工计量器具及时向监理报验，经监理人员确认后进行线路复测，测量按设计图纸要求及验收规范保证线路平断面测量质量。
3、进场原材料能够及时向监理报验，并经监理人员见证取样送检复验；对混凝土施工，监理见证取样现场制作混凝土试块二组，与基础同条件养护。
按规程对试块送有资质的试验室进行强度试验，出具试验报告。
电力输电线路检修报告范本一、电力输电线路检修报告范本这电力输电线路检修报告啊，可太重要啦。
咱得好好说说这检修的情况。
1. 检修线路基本信息要先讲讲这是哪条输电线路呢。
比如说它是连接哪两个地区的呀，大概有多长啊。
就像咱要是给朋友介绍一个东西，得先把这东西是啥说清楚嘛。
这输电线路就像是电力的高速公路，它从哪儿出发，要到哪儿去，这都得让看报告的人明白。
还有它的电压等级是多少。
高电压的线路和低电压的线路那可不一样，检修的时候要注意的地方也不同。
这就好比不同速度的汽车在不同的道路上行驶，高速路和普通公路的要求能一样吗？肯定不一样啊。
2. 检修前的准备工作人员准备方面。
那得找有经验的电工师傅们呀。
就像组队打游戏，得找厉害的队友。
这些师傅得知道电力安全知识，有操作的技能，还得有团队协作精神呢。
大家要一起商量好怎么干这检修的活儿。
工具和设备准备。
什么钳子、扳手这些小工具肯定不能少。
还有检测设备，像检测电流电压的仪器，这就像是医生的听诊器一样重要。
没有这些工具，检修就像是盲人摸象，啥也干不好。
而且这些工具设备得提前检查好，要是到了检修现场才发现坏了，那可就耽误大事儿了。
3. 检修过程外观检查。
先看看输电线路的杆塔有没有变形呀，有没有被风吹歪或者被什么东西撞坏了。
这杆塔就像电线杆的大哥，它要是出了问题，那线路可就危险了。
还有线路的绝缘子，这绝缘子就像线路的小保镖，得看看它有没有破损，脏不脏。
要是脏了，可能就影响绝缘效果，就像小保镖生病不能好好保护线路了。
线路连接部分检查。
那些电线接头可重要啦，得检查是不是连接牢固。
要是接头松了，就像水管接头漏水一样，电力就会跑掉一部分，影响输电效率呢。
而且还得看看有没有氧化的情况，氧化就像是铁生了锈，会让连接变差的。
检测电气性能。
这时候就用到那些检测仪器啦。
看看电流是不是正常在输电线路里跑，电压有没有波动。
这就像给线路做个体检，看看它的身体机能正不正常。
要是电流电压不正常，就得找出原因，是哪里出了问题，是线路本身呢，还是有其他干扰因素。
线路工程施工质量三级自检报告尊敬的领导：自检单位：XX施工队施工地点：XXX线路自检日期：XXXX年XX月XX日一、自检目的和依据本次自检旨在评估工程施工质量，确保工程符合相关标准和规范要求。
自检依据包括施工图纸、技术规范、质量检验规程以及监理单位和设计单位的要求。
二、自检人员本次自检共有XX人参与，包括施工队长、质量监督员、技术员等。
三、自检内容和结果1.施工图纸与现场实际情况核对通过对施工图纸与现场实际情况进行核对，发现如下问题：a)XX部分的管线铺设与设计图纸上的高程存在偏差。
解决方案：立即整改，并与设计单位进行沟通，及时修正图纸上的高程要求。
b)XX部分的导线走线与设计图纸上的位置存在偏差。
解决方案：对走线进行整改，确保与设计图纸上的位置一致。
2.施工工艺与规范要求核对通过对施工工艺与规范要求进行核对，发现如下问题：a)XX部分的焊接接头未按照规范要求进行喷洒防火涂料处理。
解决方案：立即补喷洒防火涂料，确保接头符合规范要求。
b)XX部分的电缆固定装置未按照规范要求进行安装，存在松动现象。
解决方案：加固固定装置，确保电缆固定牢固。
3.质量检验结果核对通过对实际质量检验结果与规范要求进行核对，发现如下问题：a)XX部分的绝缘电阻未达到规范要求。
解决方案：重新绝缘，确保绝缘电阻符合规范要求。
b)XX部分的接地电阻超过规范要求。
解决方案：重新调整接地装置，确保接地电阻符合规范要求。
四、整改措施和进度安排针对以上问题，我们制定了以下整改措施和进度安排：1.对存在高程和走线偏差的问题，立即与设计单位进行沟通，修正图纸并进行整改，预计完成时间为XX年XX月XX日。
2.对未按规范要求进行防火涂料处理和固定装置安装的问题，立即进行补救，并整改，预计完成时间为XX年XX月XX日。
3.对绝缘电阻和接地电阻不达标的问题，重新进行检测，并进行整改，预计完成时间为XX年XX月XX日。
五、自检总结通过本次自检，发现了工程施工中存在的一些问题，将会加以整改，并与设计单位和监理单位进行沟通，确保工程质量符合相关要求。

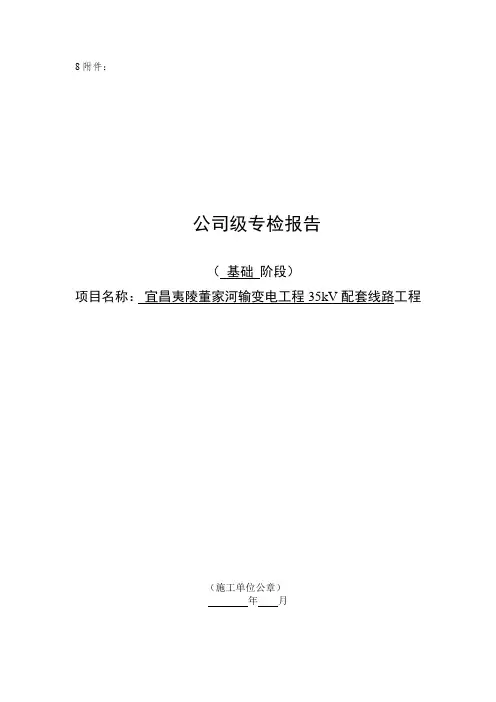

8附件：公司级专检报告（基础阶段）项目名称：宜昌夷陵董家河输变电工程35kV配套线路工程（施工单位公章）年月一公司级专检简况项目名称宜昌夷陵董家河输变电工程35kV配套线路工程阶段基础分部时间2014年11月19日检查依据1、设计文件及施工图纸。
2、《110～500kV架空送电线路施工及验收规范》（GB 50233—2005）3、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168—2002）4、《混凝土结构工程施工及验收规范》（GH50204-92）5、《电力建设工程施工技术管理制度》6、《混凝土强度检验评定标准》（GB107-87检查项目（抽检的各检验批部位）检查项目有地脚螺栓、钢筋的规格数量；.水泥、砂、石、水；.岩石性能；.混凝土强度.下口断面尺寸；.基础埋深；钢筋保护层厚度；.混凝土表面质量；.立柱断面尺寸.整基基础位移；.整基基础扭转；.回填土；.基础根开及对角线尺寸；.同组地脚螺栓中心对立柱中心偏移；.基础顶面高差；防风化层共16个检验部位。
公司级专检组织及程序本工程有施工队自检后报项目复检，由项目部复检后报公司专检，我公司接到专检申请后，积极组织公司质量专检小组对该工程进行专检。
公司级专检过程总体描述 2014年11月19日，公司组织了6名专业人员，分成了资料核查小组和现场实测小组，按《送电线路工程质量监督检查典型大纲》所规定的标准、检查项目、内容，对宜昌夷陵董家河输变电工程35kV配套线路工程杆塔组立前阶段工程进行了一次质量监督检查二工程概况本期规模远景规模建设单位宜昌三峡送变电工程有限公司建设管理单位宜昌供电公司监理单位荆州荆力工程建设咨询有限责任公司设计单位宜昌电力勘测设计院施工单位宜昌三峡送变电工程有限公司夷陵分公司主要工程形象进度基础分坑完成100% 基础开挖完成90% 基础浇筑完成70.68% 接地敷设完成70.68%三综合评价主要技术资料核查1、工程建立了质量保证体系，质量目标明确，工程中运转与实施正常。
110kV江（城变）～35kV和（平寨变）送电线路工程杆塔分部工程三级质检报告（施工单位预验评）编制：审核：云南省普洱市均焱送变电工程有限公司一、工程概况：1、建设单位、设计单位、监理单位、施工单位、施工队建设单位：云南电网公司普洱供电局设计单位：云南理能水利电力勘察设计有限公司监理单位：云南凯胜电力监理咨询有限公司施工单位：云南普洱市均焱送变电工程有限公司2、主要技术特性：1、工程名称：110kV江（城变）～35kV和（平寨变）送电线路工程2、电压等级：35kV3、回路数：单回4、起迄点：起于110kV江城变出线构架，迄于35kV和平寨变进线构架5、线路全长：22.064km。
6、曲折系数：1.077、转角次数：16次。
8、地形分布：平地10%，丘陵40%，山地50%。
9、交通情况：线路沿线均有县乡公路、乡间路、机耕路相通，交通运输条件较好。
10、沿线海拔高程：807m～1302m。
11、导地线型号：导线为JL/G1A-185/25-24/7钢芯铝绞线和ZR-YJV-26/35kV-1×300mm2（单芯电缆不带铠装）电缆，地线为GJX-50镀锌钢绞线。
12、设计气象条件：云南Ⅰ级气象区，设计覆冰厚度C=5mm,最大设计风速V=25m/s。
13、污区划分：全线按Ⅰ级污区设计。
14、绝缘配合：采用U70BL玻璃绝缘子，悬垂单串1×4片，耐张单串1×5片，悬垂双串2×4片，耐张双串2×5片，跳线串1×4片。
15、地线运行方式：逐基直接接地。
16、杆塔：全线采用自立式螺栓铁塔。
17、铁塔基础：铁塔基础共计55基采用现场浇制的钢筋混凝土立柱式基础。
二、检查依据1、参照《35kV架空电力线路施工及验收规范》；2、参照《110kV～500kV架空电力线路工程施工质量及评定规程（DL/T5168-2002）》；3、本工程设计文件及相关法律法规；4、二级的自检资料核实；三、三级自检项目1、施工管理文件及施工技术文件施工组织措施，铁塔工程施工作业指导书、施工班组二级自检资料、评级记录完整、真实。
电力施工自查自纠报告一、前言本报告主要针对我公司最近进行的电力施工项目进行自查自纠，以确保施工过程符合相关法律法规、标准要求，确保施工质量和安全。
通过自查自纠，找出存在的问题、不足和风险，及时进行整改和改进，为项目顺利完成提供保障。
二、项目概况我公司近期承接了一项电力施工项目，涉及线路的架设、设备的安装、接地等工作。
项目地点位于某市的工业园区，项目涉及面积较大，施工任务较重。
本次自查自纠主要针对施工过程中的人员管理、安全防护、施工质量、环境保护等方面展开。
三、自查自纠内容及结果1. 人员管理对施工人员进行了岗前培训，并签订了《安全生产责任书》，明确责任和义务。
但在实际施工中发现，部分施工人员对安全生产规定不够重视，存在违章操作和安全意识淡漠的情况。
针对此问题，我们将加强现场巡查和管理，加强安全教育培训，提高施工人员的安全意识和责任感。
2. 安全防护在施工现场设置了安全警示标志，并配备了必要的安全防护用具。
但在实际施工中发现，部分施工人员未能正确使用安全防护用具，存在安全风险。
针对此问题，我们将加强安全防护用具的配备和更新，加强安全巡查，及时纠正违规行为，确保施工人员的人身安全。
3. 施工质量施工过程中存在了一些质量问题，如焊接接头存在气孔、接地电阻偏大等。
这些问题主要是由于施工人员技术水平不足以及工艺流程不规范所导致。
我们将加强对施工人员的技术培训和考核，规范施工工艺流程，严格按照标准要求进行施工，确保施工质量。
4. 环境保护在施工过程中，我们注意到了施工废水、废弃物的处理不够规范，存在环境污染的风险。
我们将加强对施工废水、废弃物的处理和管理，确保环境保护工作的落实，严格遵守环保法律法规，保护当地环境。
四、整改措施针对以上存在的问题和不足，我们将采取以下整改措施：1. 加强安全教育培训，提高施工人员的安全意识和责任感。
2. 加强现场管理和巡查，确保施工安全。
3. 更新安全防护用具，鼓励施工人员正确使用。

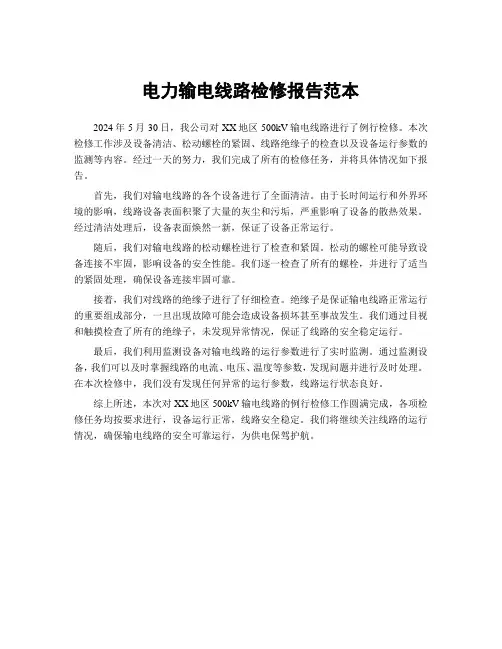

电力输电线路检修报告范本
2024年5月30日，我公司对XX地区500kV输电线路进行了例行检修。
本次检修工作涉及设备清洁、松动螺栓的紧固、线路绝缘子的检查以及设备运行参数的监测等内容。
经过一天的努力，我们完成了所有的检修任务，并将具体情况如下报告。
首先，我们对输电线路的各个设备进行了全面清洁。
由于长时间运行和外界环境的影响，线路设备表面积聚了大量的灰尘和污垢，严重影响了设备的散热效果。
经过清洁处理后，设备表面焕然一新，保证了设备正常运行。
随后，我们对输电线路的松动螺栓进行了检查和紧固。
松动的螺栓可能导致设备连接不牢固，影响设备的安全性能。
我们逐一检查了所有的螺栓，并进行了适当的紧固处理，确保设备连接牢固可靠。
接着，我们对线路的绝缘子进行了仔细检查。
绝缘子是保证输电线路正常运行的重要组成部分，一旦出现故障可能会造成设备损坏甚至事故发生。
我们通过目视和触摸检查了所有的绝缘子，未发现异常情况，保证了线路的安全稳定运行。
最后，我们利用监测设备对输电线路的运行参数进行了实时监测。
通过监测设备，我们可以及时掌握线路的电流、电压、温度等参数，发现问题并进行及时处理。
在本次检修中，我们没有发现任何异常的运行参数，线路运行状态良好。
综上所述，本次对XX地区500kV输电线路的例行检修工作圆满完成，各项检修任务均按要求进行，设备运行正常，线路安全稳定。
我们将继续关注线路的运行情况，确保输电线路的安全可靠运行，为供电保驾护航。

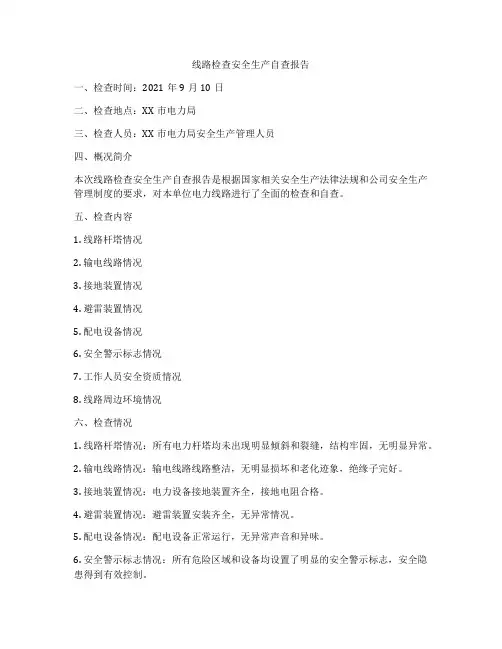

线路检查安全生产自查报告一、检查时间：2021年9月10日二、检查地点：XX市电力局三、检查人员：XX市电力局安全生产管理人员四、概况简介本次线路检查安全生产自查报告是根据国家相关安全生产法律法规和公司安全生产管理制度的要求，对本单位电力线路进行了全面的检查和自查。
五、检查内容1. 线路杆塔情况2. 输电线路情况3. 接地装置情况4. 避雷装置情况5. 配电设备情况6. 安全警示标志情况7. 工作人员安全资质情况8. 线路周边环境情况六、检查情况1. 线路杆塔情况：所有电力杆塔均未出现明显倾斜和裂缝，结构牢固，无明显异常。
2. 输电线路情况：输电线路线路整洁，无明显损坏和老化迹象，绝缘子完好。
3. 接地装置情况：电力设备接地装置齐全，接地电阻合格。
4. 避雷装置情况：避雷装置安装齐全，无异常情况。
5. 配电设备情况：配电设备正常运行，无异常声音和异味。
6. 安全警示标志情况：所有危险区域和设备均设置了明显的安全警示标志，安全隐患得到有效控制。
7. 工作人员安全资质情况：所有工作人员均持有相应的安全作业证书，具备相关安全操作技能。
8. 线路周边环境情况：线路周边环境整洁，无垃圾堆放和其他污染物，安全通道畅通无阻。
七、安全隐患及处理情况1. 发现的安全隐患：在检查中发现部分绝缘子出现了裂纹，需要及时更换；部分接地装置接地电阻超标，需要进行维修处理。
2. 处理情况：针对发现的安全隐患，已安排专业人员进行更换绝缘子和维修接地装置，确保线路的安全稳定运行。
八、整改措施1. 更换绝缘子：已安排专业人员采购更换绝缘子，按照相关要求进行更换。
2. 维修接地装置：已安排专业人员进行接地装置的维修工作，保证接地电阻符合规定。
九、安全工作总结通过本次线路检查安全生产自查，发现了部分线路安全隐患，并及时采取了整改措施，确保线路的安全稳定运行。
同时也让我们意识到，安全生产工作不能松懈，必须时刻保持高度警惕，及时发现和排除安全隐患，确保工作人员和公众的人身财产安全。
宁夏弘德慈善园区供电改造工程项目
自
检
报
告
宁夏万通电力安装有限公司
二0一八年十一月
一、工程概况：
吴忠兴民纺织科技有限公司位于宁夏吴忠市红寺堡开发区弘德慈善产业园区内经三路和韦七路交界处，本期35kV为建设红寺堡区现代纺织扶贫产业园项目用电。
戎家川-兴民纺织35kV线路工程：起于戎家川110kV变电站35kV 配电室，终于兴民纺织35kV配电室，线路前段1.874KM采用双回路架空架设，剩余段采用单回路架空架设，线路全长5.637KM,其中：架空线路长 4.777KM,电缆线路长0.86KM,导线选用JL/G1A-150/20-24/7(GB1179-2008)钢芯铝绞线，敷设电缆3*0.86KM, (出线2*3*0.2,钻越3*0.38,进线3*0. 08KM),电缆采用YJLV62-16/35-1*300交联聚乙烯电缆，全线架设一根24芯OPGW光纤复合架空地线，共设铁塔23基，其中：双回路铁塔9基(直线4基，耐张5基),单回路铁塔14基(直线8基，耐张6基),平均每公里4.2基，平均档距237米，曲折系数1.39。
二、施工准备
项目部9月10日进驻现场后，迅速建立了工程施工组织机构，组建了技术、质量、安全、物资等部门，明确了各部门的责任人及岗位职责。
在建立施工处组织机构的同时，我们督促施工队安排专人负责技术、质量及安全工作，建立了完善质量体系、安全体系。
在施工工程中，质量体系、安全体系均能有效的运行，各责任人能认真的履行其职责，保证了整个工程施工的质量、安全。
基础工程施工前，项目部组织相关技术人员编制了《施工组织设
计》、《作业指导书》等技术文件，根据本工程的实际情况，特别是重点、难点进行了认真的分析，并提出了相应的解决办法。
这些文件编制完成后，即报送监理部审批，监理部进行了认真的审查，并提出了一些有针对性的修改意见。
基础施工人员进场后，项目部立即组织施工人员进行了集中培训，重点强调了本工程的技术、质量、安全要求。
编制了工程的技术交底和安全交底，向施工队的质量、安全、技术人员及班组长进行了相应的安全和技术交底，督促施工队向班组成员进行安全、技术交底，并在施工中进行经常性的检查督促，这些措施有力的保证了施工质量、安全等控制项目全过程处于受控状态。
三、基础工程原材料
所有材料实行先检验后进库制度，材料到货后，会同项目监理部实行严格的检查验收，保证了原材料的100%合格。
所有进场材料报监理部审批后使用。
四、施工过程控制
在基础工程施工中，项目部严把质量关，根据项目监理部的要求，做好各项工程质量管理工作，严格执行自检制度。
基坑开挖采用机械开挖。
开挖中，项目部、施工队质检员、安全员认真监督检查，发现问题及时纠正。
基坑开挖后，项目部组织施工队、监理部等相关负责部门进行验坑，以保证基坑开挖的断面尺寸、坑深和扭转等偏差均控制在规程范围内。
基础浇筑的模板全部采用木制模板。
在混凝土开仓浇筑前，钢筋
绑扎及相关的浇筑准备工作完成后，由施工班组先自检，自检合格后，再由施工队质检员进行复检，复检合格后通知项目部专职质检员进行检查，自检合格后通知监理人员进行检查，监理人员检查合格并签字认可后，方可开始浇筑。
在浇筑过程中，商砼的配比严格按照图纸要求配合比的进行配比，每基基础均对商砼取样，确保商砼的配比满足设计要求，以保证混凝土的强度。
混凝土采用商砼，浇筑时用振捣棒振捣，做到不漏震、不过震。
浇筑中采用经纬仪和钢卷尺相配合，来控制基础根开尺寸等关键项目，保证基础尺寸偏差在规程允许范围内。
基础浇筑时由施工队质检员进行全过程监控，项目部专职质检员对浇筑过程进行检查监督，确保基础混凝土浇筑质量。
基础拆模时，施工队通知项目部质检员及监理人员到现场进行检查。
由监理人员和项目部质检员共同对基础浇筑的外观质量、外形尺寸进行全面的检查，各项控制指标符合要求后，施工队方可进行回填，回填严格执行《作业指导书》的相关要求，混凝土外露部分加遮盖物，养护期内始终保持混凝土表面湿润。
杆塔组立采用分段式组装，从塔中间一分为二，分为塔顶和塔底，在地面将塔底与塔顶进行组装，所有的组装完毕后由项目部质检员及监理人员到现场进行检查，查看横担歪斜、螺栓穿向是否符合规范要求，确认无误后进行塔体安装，安装时先安装塔底，用吊车将塔底吊起扶立，检查是否倾斜，确认无误后将塔底准确无误的放置于基础上。
安装塔顶与安装塔底方法一样。
塔体安装完成后检查导、地线弛度，瓷瓶的连接和歪斜，表面是否有污物，导线金具的型号和连接是否符
合设计和规范要求。
五、自检结果
1、进场原材料的检查
1)、钢筋：采用龙钢钢铁有限公司，无裂纹、分层、锈蚀等情况。
2）、基础地脚螺栓：加工尺寸和质量符合设计图纸要求。
2、施工及试验资料检查
1)、进场原材料(商砼、钢筋、塔材、金具、绝缘子、导线、电缆管)等的出厂合格证书、检测试验及复试报告巳经监理审核认定。
2)、钢材、电缆试验及商砼试块制作，监理审核认定。
3)、施工自检已进行：各种施工资料齐全并经过监理签署认可。
3、施工现场检查
项目部根据施工过程中日常进行的检查，并结合施工队自检对以下项目的施工质量进行了检查，现分述如下：
1)、基面平整：检查5基，均符合设计要求。
2)、基坑开挖及地质情况：共检查23基，开挖尺寸全部符合设计要求，地质情况满足设计要求。
3)、基础地脚螺栓及配筋规格、数量：共检查23基，全部符合设计要求。
4)、基础钢筋绑扎、砼保护层厚度：共检查23基，全部满足设计及规范要求。
5)、基础浇制及砼试块强度：对现场砼浇制进行严格监督检查，施工采用机振，效果较好。
试块现场制作，满足设计及规范要求。
6)、砼养护及表面质量：检查23基，均符合设计及规范要求。
7)、立柱断面尺寸：检查23基，符合规范要求。
8)、地脚螺栓外露高度、基础顶面高差：检查23基，全部合格，符合规范要求。
9)、同组地脚螺栓中心对立柱中心的偏移：检查23基，符合规范要求。
10)、基础根开及对角线尺寸：检查23基，全部合格。
11）、接地工程：现场检测23基，全部合格。
12）、塔体安装：现场检测23基，全部合格。
13）、导线架设：现场检测4.777KM，全部合格。
14）、电缆敷设：现场检测0.86KM，全部合格。
六、自检自评结论：
该工程自中标后，我公司高度重视，组织专业施工项目部，认真研究施工图纸，招投标文件，对线路走径、塔位认真复测。
施工过程中严格遵照图纸要求进行施工。
对质量管理严格要求，按照“四不放过”的原则管理和要求。
该工程资料齐全、施工过程中未发生不安全事故、无一起质量事故，自检合格，我公司自评为合格工程。
宁夏万通电力安装有限公司
宁夏弘德慈善园区供电改造工程项目
二0一八年十一月十日。
