钢屋架制作工艺[详细]

钢结构屋架施工工法钢结构屋架是一种重要的建筑结构形式，其具有良好的承载能力、抗震性能和施工效率高等优点，因而在现代建筑领域得到广泛应用。

本文将详细介绍钢结构屋架施工工法，旨在为读者提供了解和应用该工法的参考。

1. 施工前准备在进行钢结构屋架施工前，需要进行充分而详细的施工前准备工作。

首先是对施工现场进行勘测，并确保地基符合设计要求。

其次是准备施工材料，包括钢材、焊接材料、连接件等。

同时需要制定详细的施工方案和工艺流程，确保施工过程中的安全性和顺利进行。

2. 钢材加工和制作在钢结构屋架施工中，钢材是关键的构件。

在施工前，需要将钢材进行加工和制作，以满足设计要求和规范。

这一步包括钢材的切割、打孔、翻边等工艺操作。

同时，需要对钢材进行防锈处理，以延长其使用寿命。

3. 焊接和连接钢结构屋架的施工过程中，焊接和连接是十分重要的环节。

焊接是将各个构件进行连接的关键技术。

合适的焊接方式和焊接材料选择对于整体结构的牢固性和稳定性至关重要。

在进行焊接工作时，需要严格按照规范和施工方案操作，确保焊缝的质量。

4. 吊装和安装完成焊接后的钢结构屋架构件需要进行吊装和安装。

这一步需要使用吊车或吊装设备将构件吊起，并按照设计图纸进行安装。

吊装过程中需要注意保证吊装安全，同时确保构件的准确位置和相互之间的协调。

5. 补强和调整钢结构屋架安装完成后，需要进行补强和调整工作。

这一步主要包括对焊接连接处进行加强，通过增加剪力钉等措施，提高整体稳定性和刚度。

同时，需要对屋架进行调整，确保其水平度和垂直度等符合设计要求。

在整个钢结构屋架施工过程中，需要注重施工质量和操作规范。

特别是在焊接和吊装过程中，务必严格按照相应规范和操作要求操作，确保施工安全和屋架结构的稳定性。

总结：钢结构屋架施工工法是一项复杂而关键的工程，需要充分的施工准备和专业技术支持。

通过合理的规划和施工，可以实现屋架结构的高质量和稳定性。

本文对钢结构屋架的施工工法进行了详细介绍，希望能对读者有所帮助，为他们在实际工程中的应用提供参考。

钢屋架的制作工艺
引言
钢屋架作为一种轻型钢结构材料，具有强度高、重量轻、施工
快速等优点，广泛应用于建筑行业。

本文将介绍钢屋架的制作工艺，包括设计、材料选择、加工和安装等环节。

设计
钢屋架的设计是制作工艺的首要环节。

设计师要考虑建筑的载
荷要求、使用条件以及空间布局等因素，准确确定钢屋架的尺寸、
形状和连接方式。

材料选择
在钢屋架的制作过程中，材料的选择至关重要。

常用的钢材包
括Q235B钢和Q345B钢，其性能稳定且具有良好的可焊性。

此外，还应根据设计要求选择合适的连接件和保护涂层等材料。

加工
钢屋架的加工主要包括剪切、焊接和冲孔等工艺。

剪切过程中，要确保钢材的尺寸准确，并进行必要的打磨处理。

焊接是钢屋架制
作的核心环节，需要进行焊缝的布置、预热和焊接工艺的控制，以确保焊缝质量。

冲孔是为了方便钢屋架的连接，需要掌握合适的冲孔位置和孔径。

安装
钢屋架的安装是制作工艺的最后一步。

在安装过程中，要确保钢屋架的准确定位和水平调整，采取适当的支撑和固定措施，以确保整体稳定性。

结论
钢屋架的制作工艺包括设计、材料选择、加工和安装等环节。

通过合理的设计、选择优质材料、精细加工和准确安装，可以保证钢屋架的质量和使用性能，为建筑行业提供可靠的支撑结构。

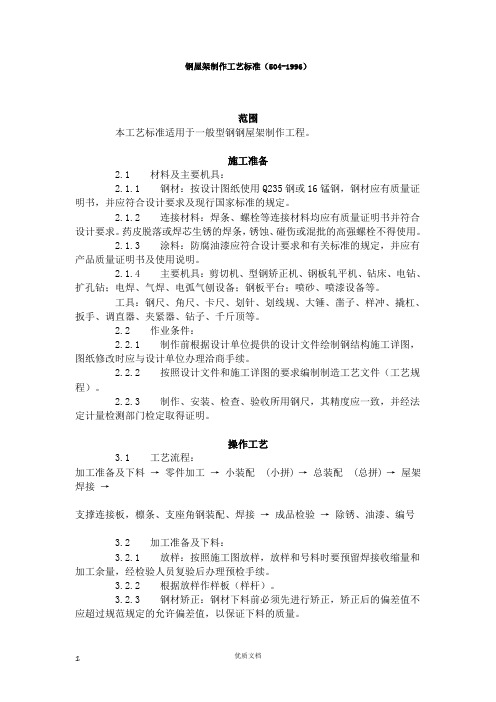

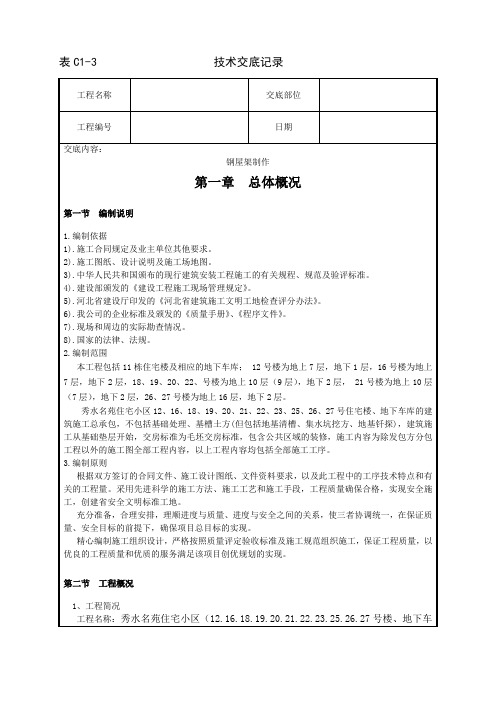

钢屋架制作工艺标准（504-1996）范围本工艺标准适用于一般型钢钢屋架制作工程。

施工准备2.1 材料及主要机具：2.1.1 钢材：按设计图纸使用Q235钢或16锰钢，钢材应有质量证明书，并应符合设计要求及现行国家标准的规定。

2.1.2 连接材料：焊条、螺栓等连接材料均应有质量证明书并符合设计要求。

药皮脱落或焊芯生锈的焊条，锈蚀、碰伤或混批的高强螺栓不得使用。

2.1.3 涂料：防腐油漆应符合设计要求和有关标准的规定，并应有产品质量证明书及使用说明。

2.1.4 主要机具：剪切机、型钢矫正机、钢板轧平机、钻床、电钻、扩孔钻；电焊、气焊、电弧气刨设备；钢板平台；喷砂、喷漆设备等。

工具：钢尺、角尺、卡尺、划针、划线规、大锤、凿子、样冲、撬杠、扳手、调直器、夹紧器、钻子、千斤顶等。

2.2 作业条件：2.2.1 制作前根据设计单位提供的设计文件绘制钢结构施工详图，图纸修改时应与设计单位办理洽商手续。

2.2.2 按照设计文件和施工详图的要求编制制造工艺文件（工艺规程）。

2.2.3 制作、安装、检查、验收所用钢尺，其精度应一致，并经法定计量检测部门检定取得证明。

操作工艺3.1 工艺流程：加工准备及下料→ 零件加工→ 小装配(小拼) → 总装配(总拼) → 屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→ 成品检验→ 除锈、油漆、编号3.2 加工准备及下料：3.2.1 放样：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，经检验人员复验后办理预检手续。

3.2.2 根据放样作样板（样杆）。

3.2.3 钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。

3.2.4 屋架上、不弦下料时不号孔，其余零件都应号孔；热加工的型钢先热加工，待冷却后再号孔。

3.3 零件加工：3.3.1 切割：氧气切割前钢材切割区域内的铁锈、污物应清理干净。

切割后断口边缘熔瘤、飞溅物应清除。

机械剪切面不得有裂纹及大于lmm的缺楞，并应清除毛制。

钢屋架（盖）制作施工工艺钢屋架形式多用三角形和梯形，一般由上弦杆、下弦杆、腹杆和连接板组成，在屋架之间设水平支撑（系杆）和纵向支撑，以保持屋架的空间稳定、屋架制作的特点是：杆件较多，截面较小，平面尺寸大，刚度差，制作尺寸和孔距要求准确，节点焊缝多，制作质量和变形控制要求严，操作工艺复杂。

本工艺标准适用于工业与民用建筑的屋架制作工程。

一、材料要求1、钢材一般采用Q235钢或16Mn钢，应有质量证明书，并应符合设计要求及有关标准的规定。

2、焊条多用E43XX。

型或E50XX型，应有质量证明书，并符合设计要求，药皮脱落或焊芯生锈的焊条不得使用。

3、螺栓应有质量证明书，并符合设计要求和有关技术标准的规定，锈蚀、碰伤的螺栓不得使用。

4、涂料防腐油漆涂料品种、牌号、颜色及配套底漆应符合设计要求和国家有关标准的规定，并有产品质量证明书。

二、主要机具设备1、机械设备剪切机、砂轮锯、手电钻、手抬压杠钻、喷砂机、磨光机、履带式（或轮胎式）起重机、空压机以及电、气焊设备等。

２、主要工具。

钻模、卡具、夹具、楔铁、滑轮、倒链、千斤顶、电弧气刨、钢丝刷、卡环、绳夹、塞尺、钢卷尺以及水准仪、塔尺等。

三、作业条件１、审核图纸，根据设计单位提供的设计文件绘制钢结构施工详图，对设计存在的问题、材料代用、设计修改，办理核定手续。

２、按设计文件和施工图的要求，编制操作工艺规程，并进行学习和技术交底，认真实施。

３、备齐所有钢材和连接材料，按规格整齐堆放，经检查质量符合要求，规格配套齐全。

４、制作机具设备准备就绪，经维护保养处于完好状态。

５、制作、安装、检查验收所用钢尺，其精度应一致，并经计量部门检定取得证明。

６、根据制作需要搭好操作平台，经检查大小、平整度符合要求。

四、施工操作工艺（一）制作工艺流程原材料矫正防→放样、号料→下料（剪切或气割）→零件加工（焊接、钻孔、小装配件焊接）→焊定位挡（架）→总装配（装屋架杆件）→焊接→支撑连接板、檩条支托等的装配焊接→成品检验。

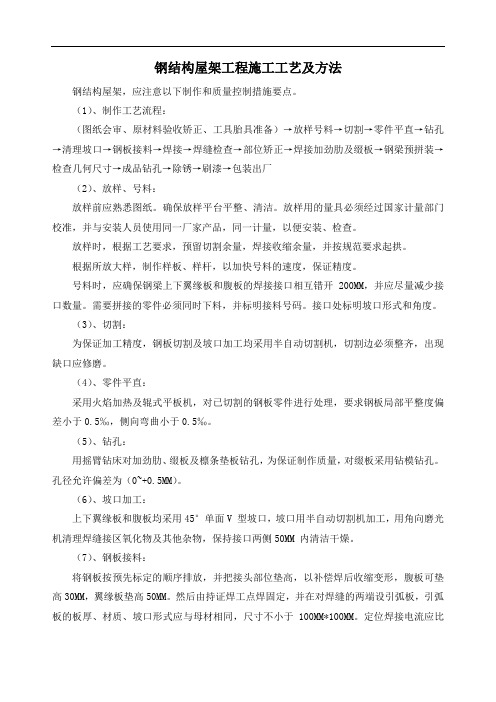

钢结构屋架工程施工工艺及方法钢结构屋架，应注意以下制作和质量控制措施要点。

（1）、制作工艺流程：（图纸会审、原材料验收矫正、工具胎具准备）→放样号料→切割→零件平直→钻孔→清理坡口→钢板接料→焊接→焊缝检查→部位矫正→焊接加劲肋及缀板→钢梁预拼装→检查几何尺寸→成品钻孔→除锈→刷漆→包装出厂（2）、放样、号料：放样前应熟悉图纸。

确保放样平台平整、清洁。

放样用的量具必须经过国家计量部门校准，并与安装人员使用同一厂家产品，同一计量，以便安装、检查。

放样时，根据工艺要求，预留切割余量，焊接收缩余量，并按规范要求起拱。

根据所放大样，制作样板、样杆，以加快号料的速度，保证精度。

号料时，应确保钢梁上下翼缘板和腹板的焊接接口相互错开200MM，并应尽量减少接口数量。

需要拼接的零件必须同时下料，并标明接料号码。

接口处标明坡口形式和角度。

（3）、切割：为保证加工精度，钢板切割及坡口加工均采用半自动切割机，切割边必须整齐，出现缺口应修磨。

（4）、零件平直：采用火焰加热及辊式平板机，对已切割的钢板零件进行处理，要求钢板局部平整度偏差小于0.5‰，侧向弯曲小于0.5‰。

（5）、钻孔：用摇臂钻床对加劲肋、缀板及檩条垫板钻孔，为保证制作质量，对缀板采用钻模钻孔。

孔径允许偏差为（0~+0.5MM）。

（6）、坡口加工：上下翼缘板和腹板均采用45°单面V 型坡口，坡口用半自动切割机加工，用角向磨光机清理焊缝接区氧化物及其他杂物，保持接口两侧50MM 内清洁干燥。

（7）、钢板接料：将钢板按预先标定的顺序排放，并把接头部位垫高，以补偿焊后收缩变形，腹板可垫高30MM，翼缘板垫高50MM。

然后由持证焊工点焊固定，并在对焊缝的两端设引弧板，引弧板的板厚、材质、坡口形式应与母材相同，尺寸不小于100MM*100MM。

定位焊接电流应比正式焊接时大15~20%，焊高5MM，焊缝长50MM。

间距200~300MM，并应避开焊缝两端。

（8）、焊接：钢板焊接采用埋焊自动焊机。

钢屋架及其附属部件制作工艺一般工业厂房有多层和单层之分，黑色冶金系统的厂房大部分是单层的，化工系统的厂房大部分为多层的，；本工艺中叙述的是单层工业厂房，主要包括吊车梁、屋架、天窗架等的制作工艺。

1、吊车梁：它是直接承托吊车的梁，系厂房结构中承受动载荷的构件，因此对它的质量要求是很严格的，在制作中应特别注意。

它的结构为工字钢式（钢板式）和花架式两种，花架式与屋架、天窗架工艺相似不再叙述，2一、吊加工准备1和每道筋板的收缩量，具体数据见附录（1）（收缩量为焊接前全长减去焊接后的全长）加工余量见下表。

划线尺寸=实际尺寸+焊接收缩量+加工余量2、划线、下料前要矫正钢材。

矫正通常采用加热矫形，在矫形时加热温度一般不应超过900度。

矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，（二）零件加工1、进行钢板剪切时，其宽度偏差为2mm；剪断后进行平直。

2、钻孔时可用配钻法，翼板上的孔可以焊后钻。

3、进行坡口加工，规范见附录《现场焊接、工业管道焊接工程施工及验收规范》GB50236—98。

（三）零件装配1、当板长不足时，要对翼板、腹板拼接，拼接应注意反变形，反变形方法其接头形式见附录2。

2、在组对时注意留有拱度，图纸未要求时按L/5000制作；有要求时按要求制作。

3、清理翼、腹板焊接区域，并铲平接口不平处。

4、在装配前，在翼板上打上装配线；按顺序放在装配胎上进行装配。

5、装配时应注意：①腹板要与翼板垂直，并对好翼板中心。

②腹板与翼板装配缝隙一般为1~1.5mm（图纸要求顶紧者除外）。

6、装配时点焊时应注意焊高不能超过焊接时焊缝高度的1/2，有裂缝者在焊接前铲去；正、反面点焊位置应错开。

7、加强筋划线装配，一般应在主体点焊且未焊接时进行装配，允许间隙≤1mm；加强筋焊接时，必须水平放置，同时为了防止两端及上下翼板挠曲变形，可用角铁顶紧翼板或用角铁将翼板与腹板进行支撑连接,也可以对翼板进行反变形，具体数据见附录（3）。

钢屋架制作工艺
钢屋架是一种轻型骨架构造，由冷弯薄壁钢组成，经过一系列的加工和连接而成。

它具有质量轻、强度高、抗震性好、耐腐蚀性强等特点，被广泛应用于工业厂房、商业建筑、机场航站楼等场所。

下面介绍钢屋架的制作工艺。

设计和制图
钢屋架的设计和制图是制作过程中十分重要的环节，在此阶段要完善设计方案、绘制详细制图，确保制作过程不出现错误和失误。

设计方案可从建筑师或其他设计师处获得，制图则应包括钢屋架结构、工艺图、工作图等图纸。

切割钢材
切割钢材是钢屋架制作的第一步，需要将输入的钢材切割成各种需要的长度以
及弯度等。

切割钢材时，还要注意检查钢材是否符合规格，是否有裂纹或缺陷。

冷弯成型
冷弯成型是制作钢屋架的核心工艺，它可以将冷轧薄板钢经过弯曲成型，使其
成为不同形状的构件。

冷弯成型需要使用冷弯机器，钢材进入冷弯机经过弯曲后
成为所需形状，这个过程的目的是减少钢材的重量，提高钢材的强度以及抗震性。

焊接构件
钢屋架的拼装和安装需要对钢架进行一定的拼接，这就需要使用焊接构件，通
过对钢材进行切割、预变形、调整角度和翻滚等构件处理过程，焊接钢材到钢架上。

焊接通常使用直流钢材弧焊，确保焊接点良好且强度强。

表面处理
表面处理是在对钢材加工完后进行的，能保护钢屋架以防止氧化腐蚀。

这种表面处理可以通过浸镀、喷涂等方式进行，确保最终的钢屋架表面是光滑、耐用、美观的。

总结
钢屋架是现代建筑工程设计和建筑施工中广泛使用的技术，其优势很显著。

以
上是制作钢屋架的工艺流程，需要注重细节，严格遵守规范，确保钢屋架质量达标，使用寿命延长。

钢屋架的施工工艺钢屋架是一种常见的建筑结构形式，它由钢材制成，具有强度高、稳定性好、施工周期短等优势。

在建筑工程中，钢屋架的施工工艺起着至关重要的作用。

本文将介绍钢屋架的施工工艺及其注意事项。

一、准备工作在进行钢屋架的施工之前，需要进行充分的准备工作。

首先，需要对工地进行评估，确定施工现场的平整度和承重能力；其次，要进行严格的安全检查，确保施工现场符合安全规范；最后，要准备好所需的材料和设备，包括钢材、连接件、锚固件、起重设备等。

二、测量布置在进行钢屋架的施工之前，需要进行测量和布置工作。

首先，要测量并标志出钢屋架的基准线和控制点；其次，根据设计图纸，确定钢屋架梁柱的位置和尺寸，并使用标线器进行标记；最后，根据布置图，确定钢屋架的支撑点和固定点。

三、制作预制构件在进行钢屋架的施工之前，需要制作预制构件。

预制构件的制作是根据设计图纸和施工图纸进行的。

常见的预制构件包括主梁、次梁、柱子等。

制作预制构件时，要确保尺寸准确、焊接牢固、表面光滑等。

四、安装起重设备在进行钢屋架的施工之前，需要安装起重设备。

起重设备的选择要根据钢屋架的重量和施工现场的条件来确定。

常见的起重设备有吊车、塔吊、起重机等。

安装起重设备时，要确保设备稳定、操作方便。

五、组装钢屋架在进行钢屋架的施工之前，需要进行钢屋架的组装工作。

首先，将预制的构件按照设计要求进行组合，用螺栓或焊接进行连接；其次，将组装好的钢屋架吊装到预定位置，并用螺栓或焊接固定在基础上；最后，进行验收和调整，确保钢屋架安装到位。

六、进行防腐处理在进行钢屋架的施工之后，需要进行防腐处理。

防腐处理是为了增加钢屋架的使用寿命和抗腐蚀能力。

常见的防腐处理方法包括喷涂防腐漆、热镀锌等。

防腐处理时，要注意选择合适的材料和方法，确保效果和质量。

七、进行质量检查在进行钢屋架的施工之后，需要进行质量检查。

质量检查是为了确保钢屋架的安全和稳定。

检查内容包括焊接连接的牢固性、尺寸的准确性、表面的光滑度等。
