钢结构构件制作施工工艺箱型型钢

钢结构制作施工工艺标准1．0．1．1合用范围当前，建筑钢结构在我国得到蓬勃的发展，为了适应建筑铒结构发展的需要，保证工程质量，做到技术先进、经济合理、宝全合用，制定本施工工艺标准。

本施工工艺标准合用于建筑钢结构的加工制作。

1．O．1．2编制参考标准及规范(1)《高层民用建筑钢结构技术规程》JGJ 99—1998(2)《钢结构工程施工质量验收规范》GB 50205--2023(3)《建筑钢结构焊接技术规程》JGJ 81—2023(4)《钢结构高强度螺栓连接的设计、施工及验收规范》JC82—911．0．2术语符号1．O．2．1术语(1)设计文献：设计图纸、施工技术规定和设计变更文献等的统称。

(2)材质证明书：由钢材生产部门或销售单位委托有资质的质量检测部门出具的某批钢材质量的证明文献。

(3)零件：组成部件或构件的最小单元，如腹板、翼缘板、连接板、节点板、加劲肋等(4)部件：由若干零件组成的单元，如焊接H形钢、牛腿等。

(5)构件：由若干零件、部件组成的钢结构基本单元，如梁、柱、支撑等。

(6)抗滑移系数：高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。

(7)预拼装：为检查构件是否满足安装质量规定而在安装前进行的拼装。

(8)放样：按照技术部门审核过的施工详图，以1：1的比例在样板台上划出实样，求出实长，根据实长制成样板。

(9)号料：以样板为依据，在原材料上划出实样，并打上各种加工记号。

1．O．2．2符号采用国家通用符号。

1．O．3基本规定1．0．3．1钢结构工程施工单位应具有相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检查制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文献。

1．0．3．2钢结构工程施工质量的验收，必须采用经计量检定、校准合格的计量器具。

1．0．3．3钢结构工程应按下列规定进行施工质量控制：(1)采用的原材料及成品应进行进场验收。

钢结构施工方案及流程1、钢柱、钢梁、制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。

（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。

2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。

3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。

断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。

（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。

2）号料时应尽量做到合理用材。

（3）切割1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。

2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。

3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。

4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。

机械剪切的斜度不得大于2.0mm。

（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。

2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。

3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。

钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。

4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。

钢结构工程施工工艺（一）、钢柱加工工艺1）空腹钢柱待钢焊接、矫正后, 定尺切头, 再焊接柱底板、顶板、筋板、墙皮支座。

2）格构式组合柱制作先定尺加工上下肢焊接钢, 下肢钢二次切头时要加焊接收缩余量、每米加1mm。

3）在刚性平台上搭设组装支架, 间隔约3m一个, 支架用水平仪测平, 调整好上下肢高差在组装支架上划出钢柱中线, 上、下肢边线, 再按图纸要求组装钢柱全部零件。

4）钢柱全部零件组装完毕, 要重点检查钢柱平整度、旁弯、肩梁和柱底板与柱轴线的垂直度、眼孔偏差。

柱下肢焊接时要采用对称焊接, 防止旁弯变形, 柱底板焊接要控制产生角变形。

5）柱间支撑为门式刚架。

三角形斜支撑桁架部分, 无法运输, 故此部分桁架弦杆、腹杆在工厂（或现场加工场地）加工后现场拼装成整体。

6)吊车梁加工工艺:吊车梁加工工序与焊接钢基本相同, 但在腹板下料时要注意起拱度的要求。

7）吊车梁腹板与翼板接头的焊接坡口, 采用刨边机加工。

8）装配定位前, 腹板坡口面及两侧50mm范围内的氧化物及铁锈用高速砂轮机除净, 翼板宽度方向的中心部位100mm范围内的氧化物铁锈进行彻底清理。

9）在专用台架上卧置组装成工字梁。

工字梁一律点焊定位, 点焊长度为100-200mm, 间距不大于400mm, 厚度均等于坡口深度二分之一。

10）根据吊车梁材质和结构要求, 气体保护焊打底选用镀铜焊丝, 焊丝的质量必须符合国际标准要求, 为防止因结构焊接应力大而引起焊接裂纹, 焊丝的碳含量应控制在0.08%以下。

2. 构件防腐（1）抛丸除锈:钢材(构件)的表面处理应按设计规定的施工方法施工, 并达到规定的除锈等级标准要求。

所有构件均采用抛丸除锈, 将表面油污、氧化层和铁锈以其它杂物清除干净, 达到标准要求。

构件表面的毛刺、电焊药皮、飞溅物、灰尘在除锈前应清除干净。

喷丸前应用砂轮打磨气割表面、火焰矫正部位的硬化层, 以使喷砂在这些部位能形成合适的表面粗糙度。

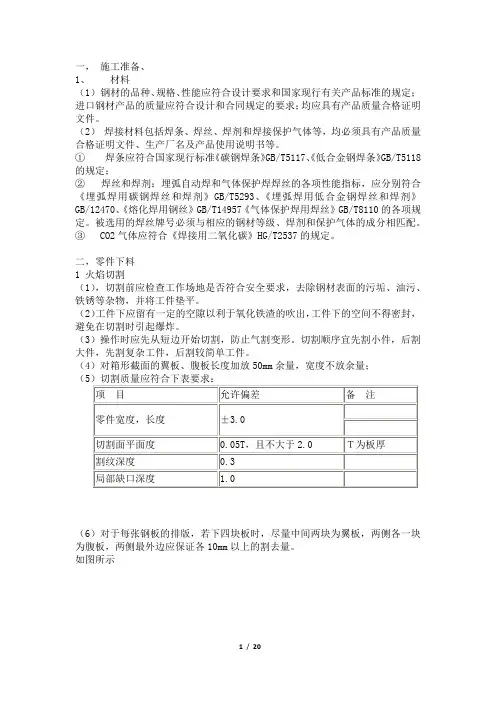

一，施工准备、1、材料（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。

（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等，均必须具有产品质量合格证明文件、生产厂名及产品使用说明书等。

①焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；②焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。

被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。

③ CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。

二，零件下料1 火焰切割（1），切割前应检查工作场地是否符合安全要求，去除钢材表面的污垢、油污、铁锈等杂物，并将工件垫平。

（2）工件下应留有一定的空隙以利于氧化铁渣的吹出，工件下的空间不得密封，避免在切割时引起爆炸。

（3）操作时应先从短边开始切割，防止气割变形。

切割顺序宜先割小件，后割大件，先割复杂工件，后割较简单工件。

（4）对箱形截面的翼板、腹板长度加放50mm余量，宽度不放余量；（（6）对于每张钢板的排版，若下四块板时，尽量中间两块为翼板，两侧各一块为腹板，两侧最外边应保证各10mm以上的割去量。

如图所示（7）割缝余量如下表我厂根据经验一般割缝为2mm 和3mm 。

（8）气割时应选择正确的参数，应调节好氧气射流的形状，使其达到并保持轮廓清晰，风线长。

切割时除保证几何尺寸外还要保证切割的垂直度，不应有缺菱和崩坑。

（9） 钢板的拼接1）由于定长进料，原则上箱型柱的翼板、腹板不拼接。

2）但尺度超长或不得已时方可拼接，所有拼接焊缝为一级焊缝，无损探伤合格后，方可下料。

3）拼接时，焊缝应能避开柱节点位置，宜在节点区隔板上下500mm 以外。

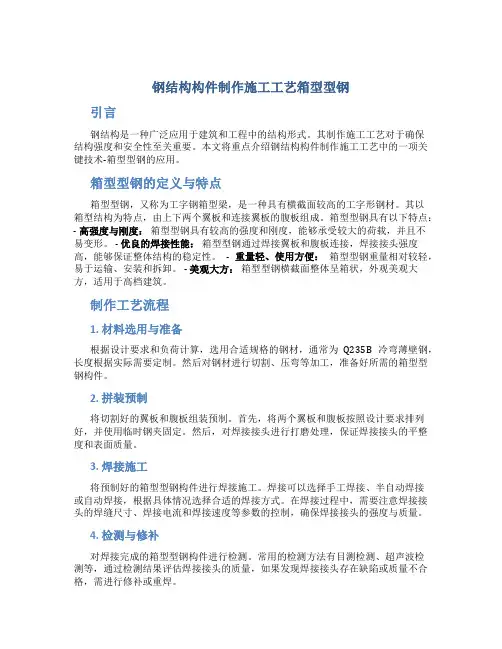

钢结构构件制作施工工艺箱型型钢引言钢结构是一种广泛应用于建筑和工程中的结构形式。

其制作施工工艺对于确保结构强度和安全性至关重要。

本文将重点介绍钢结构构件制作施工工艺中的一项关键技术-箱型型钢的应用。

箱型型钢的定义与特点箱型型钢，又称为工字钢箱型梁，是一种具有横截面较高的工字形钢材。

其以箱型结构为特点，由上下两个翼板和连接翼板的腹板组成。

箱型型钢具有以下特点：- 高强度与刚度：箱型型钢具有较高的强度和刚度，能够承受较大的荷载，并且不易变形。

- 优良的焊接性能：箱型型钢通过焊接翼板和腹板连接，焊接接头强度高，能够保证整体结构的稳定性。

- 重量轻、使用方便：箱型型钢重量相对较轻，易于运输、安装和拆卸。

- 美观大方：箱型型钢横截面整体呈箱状，外观美观大方，适用于高档建筑。

制作工艺流程1. 材料选用与准备根据设计要求和负荷计算，选用合适规格的钢材，通常为Q235B冷弯薄壁钢，长度根据实际需要定制。

然后对钢材进行切割、压弯等加工，准备好所需的箱型型钢构件。

2. 拼装预制将切割好的翼板和腹板组装预制。

首先，将两个翼板和腹板按照设计要求排列好，并使用临时钢夹固定。

然后，对焊接接头进行打磨处理，保证焊接接头的平整度和表面质量。

3. 焊接施工将预制好的箱型型钢构件进行焊接施工。

焊接可以选择手工焊接、半自动焊接或自动焊接，根据具体情况选择合适的焊接方式。

在焊接过程中，需要注意焊接接头的焊缝尺寸、焊接电流和焊接速度等参数的控制，确保焊接接头的强度与质量。

4. 检测与修补对焊接完成的箱型型钢构件进行检测。

常用的检测方法有目测检测、超声波检测等，通过检测结果评估焊接接头的质量，如果发现焊接接头存在缺陷或质量不合格，需进行修补或重焊。

5. 表面处理与防腐对焊接完成的箱型型钢构件进行表面处理与防腐处理。

常见的表面处理方法有喷漆、热浸镀锌等，根据工程需要选择适宜的表面处理方式，提高构件的耐腐蚀性能和美观度。

6. 安装与使用安装前，对制作完成的箱型型钢构件进行验收，并做好防护措施。

钢结构工程施工工艺流程钢结构工程待选择好分包单位后，由专业施工单位深化钢结构施工图，编制专项施工方案。

本施工组织设计仅提出基本操作要点。

1、钢构件制作加工1)钢构件制作工艺流程2)技术准备钢结构制造前必须根据设计文件资料、设计图绘制制造详图，对有关设计文件、设计图自审、会审中的问题提交设计者确认或答复并出具设计变更文件。

根据钢结构制造图进一步细化作业指导书。

钢结构制造前向各工种员工进行技术交底：制造方法、质量要求、安全措施、工程实物量、制造工期等。

3)钢构件制造方法钢结构制造主要为放样、原材料矫正、号料、切割、弯曲、成型、钻孔、刨边、装配、焊接、变形矫正、喷砂、成品标识。

⑴放样了解零件的用途和技术要求。

清楚零件的尺寸、重量、材质、加工数量。

放样用测量器具必须经过量合格并在有效期内，方可使用。

按施工图进行1：1放样，必要时需制作样板或样杆供制作和验收时使用。

制作好的样板或样杆需注明件号、数量、规格、材质及必要说明。

在放样时，以制造详图为依据，并进行相互检查和校核，避免出现失误。

⑵号料号料前必须核对钢材规格、材质。

号料时必须考虑预留焊接收缩量、切割边缘加工量及火焰割量。

根据配料表和样板进行套裁，按照先排大后排小的原则，尽可能降低材料损耗，并注意尺寸精度，在号好料的板材上划出切割、铣、刨、钻孔的加工位置，并标出零件编号。

⑶切割长板条和钢板采用多头数控直条火焰气割机和防矫火焰切割机，确保下料精度。

为保证钢构件质量，原材料钢板边缘50mm、型钢端头50mm须切掉，切割过程中如发现材料质量问题、疑问，应立即向质量检查员报告，查明情况后，再进行切割加工。

钢板的切割边缘必须按质量要求打磨光洁。

⑷钻孔型钢、连接板钻孔采用摇臂钻。

特殊位置采用手工套模钻孔。

孔径的边缘毛刺必须清理干净。

钻孔质量要求必须严格按照GB50205-2001《钢结构工程施工质量验收规范》中的7.6款执行。

⑸组装钢构件在组装前应确认零件编号、材质、数量，检查有无损伤、裂纹等，如存在以上缺陷要对零件进行修复或更换。

钢结构箱型柱焊接工艺摘要：基于钢结构箱型柱焊接制作工程实例，依据相应规范、规程并通过长期钢结构制作过程的经验积累，简述在现有的国内通用焊接设施装备下钢结构箱型柱关键部位的施焊过程，对构件在车间及现场的焊接工艺进行经验总结，介绍钢结构箱型柱焊接工艺的重点。

在钢结构箱型柱制造施工中，这些工艺的合理使用能更好地保证其焊接质量。

关键词：钢结构箱型柱；电渣焊；焊接钢结构建筑近几年已在国内得到大面积推广，由于其与混凝土结构比较，具有总用钢量少、构件制造工厂化、抗震性好、安装速度快、造价低等优点而被广泛用于工业与民用建筑中。

其中多高层钢结构建筑的钢柱多数采用H型钢、圆钢管、十字型钢、钢结构箱型柱等，由于钢结构箱型柱在两个相互垂直的受力方向都具有很好的工作性能，可以较好地满足钢柱强度及整体结构稳定性，所以设计师们经常将多高层钢结构建筑中的钢柱设计成钢结构箱型柱。

而钢结构箱型柱的焊接是其整体制作的关键工序，因此有必要对钢结构箱型柱的焊接工艺进行实践性的探究和总结。

1 钢结构箱型柱焊接的一些问题钢结构箱型柱的焊接与H型钢焊接、十字型钢焊接有不同之处，主要表现在以下几个方面：1）钢结构箱型柱的4块壁板较厚，焊接时焊道较深，如何施焊堆满焊缝是难点之一；2）在焊接热循环作用下，焊接区域的母材淬醺性增大，残余应力增大，易产生裂纹3）钢结构箱型柱腔内隔板焊接采用普通焊接方式无法施焊，需要采用电渣焊设备解决，焊接难度较大；4）4道纵向通长焊缝如何施焊才不会使钢结构箱型柱产生焊接变形；5）钢结构箱型柱重量大、钢板厚、刚度大，因此拘束度大，焊接难以保证焊缝的均匀熔透。

对于钢结构箱型柱的焊接，选用手工焊条电弧焊难以完成全部制作，而采用埋弧焊焊接时，输出能量大，焊接热影响区宽，焊接工艺及电流选用不当会造成晶粒粗大，焊缝脆化，韧性降低，使焊接接头的抗拉强度下降，因此合理选用焊接设备和焊接方法非常重要。

2 钢结构箱型柱焊接的主要工艺钢结构箱型柱的焊接除了按设计图纸的技术要求外，必须遵循JGJ 81 - 2002《建筑钢结构焊接技术规程》，同时对一些特殊焊接工艺应做焊接工艺评定。

XXX钢结构制作、安装施工方案批准:审核:编制:XXX项目部二0一二年五月一十一日目录一、工程概况及特点二、主要施工依据、主要制作过程及技术要求三四、构件的安装及技术要求五、施工工期六、安装劳动力组合七、安装主要施工机具八、施工安全措施一、工程概况及特点：XXX钢结构包括主厂房框架、各层平台、梯道、围护结构等，构件材料主要以轧制H型钢为主，结构件总工程量约182吨。

构件最高安装高度为20m，最大吊装重量为6.3吨,因受施工场地的影响,此次钢结构制作由钢结构制造厂制作,因其距安装现场较远,增大了构件的倒运工作量。

此次钢结构制安工期紧,安装施工多为高空作业,而且部分轴柱交叉作业多,给施工带来较大的安全隐患.同时,因受设备安装的影响,主厂房钢结构安装只有滞后设备安装才能给其提供作业空间。

另外,钢结构的安装速度制约着设备的安装进度,因此,合理安排钢结构施工进度是确保该工程按期完成的关键之一。

二、主要施工依据1、XXX建筑勘察设计有限公司技术部提供的施工CAD图。

2、《建筑机械使用安全操作规程》JGJ33-863、《施工现场临时用电安全技术规程》JGJ46-884、《建筑施工安全检查标准》JGJ59-995、《建筑施工高空作业安全技术规程》JGJ80-916、《钢结构工程施工质量验收规范》GB50205-20017、《建筑钢结构焊接与验收规程》JGJ81-918、《高强度螺栓连接应用技术规程》JGJ82-919、《碳钢焊条》GB5117-85三、主要制作工艺过程及技术要求1．材料要求1.1本次工程使用的材料材质以Q345钢为主，其性能应符合国家标准的有关规定。

其材质标准应符合国家标准GB/T700-1988。

1.2轧制型钢应符合国家标准GB/T11263-2005。

1.3按国家规定及建设方的有关要求，焊接H型钢钢柱的翼板、腹板材料及吊车梁上使用的材料均应作材料复检，对复检不合格的材料应不予使用或降级使用。

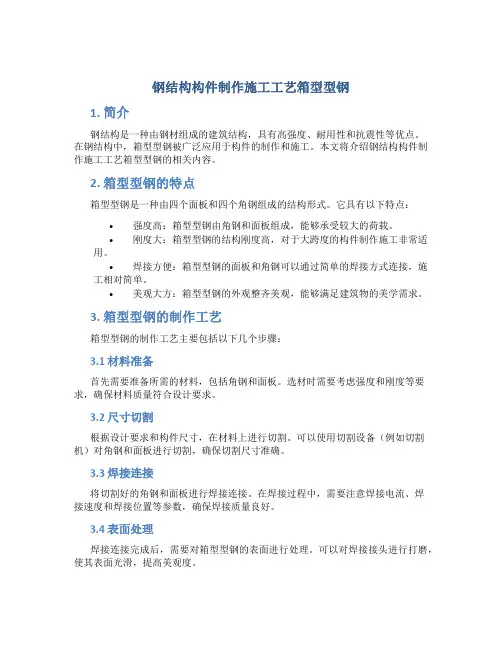

钢结构构件制作施工工艺箱型型钢1. 简介钢结构是一种由钢材组成的建筑结构，具有高强度、耐用性和抗震性等优点。

在钢结构中，箱型型钢被广泛应用于构件的制作和施工。

本文将介绍钢结构构件制作施工工艺箱型型钢的相关内容。

2. 箱型型钢的特点箱型型钢是一种由四个面板和四个角钢组成的结构形式。

它具有以下特点：•强度高：箱型型钢由角钢和面板组成，能够承受较大的荷载。

•刚度大：箱型型钢的结构刚度高，对于大跨度的构件制作施工非常适用。

•焊接方便：箱型型钢的面板和角钢可以通过简单的焊接方式连接，施工相对简单。

•美观大方：箱型型钢的外观整齐美观，能够满足建筑物的美学需求。

3. 箱型型钢的制作工艺箱型型钢的制作工艺主要包括以下几个步骤：3.1 材料准备首先需要准备所需的材料，包括角钢和面板。

选材时需要考虑强度和刚度等要求，确保材料质量符合设计要求。

3.2 尺寸切割根据设计要求和构件尺寸，在材料上进行切割。

可以使用切割设备（例如切割机）对角钢和面板进行切割，确保切割尺寸准确。

3.3 焊接连接将切割好的角钢和面板进行焊接连接。

在焊接过程中，需要注意焊接电流、焊接速度和焊接位置等参数，确保焊接质量良好。

3.4 表面处理焊接连接完成后，需要对箱型型钢的表面进行处理。

可以对焊接接头进行打磨，使其表面光滑，提高美观度。

3.5 检验与验收制作完成后，需要对箱型型钢进行检验。

检验主要包括外观质量、尺寸偏差、焊缝质量等方面的检查。

合格后方可进行验收。

4. 箱型型钢的施工工艺4.1 安装准备在施工前，需要进行安装准备工作。

包括确定施工计划、搭建施工场地和准备所需工具等。

4.2 安装方向确定根据设计要求和施工图纸，确定箱型型钢的安装方向。

在确定方向后，使用吊装设备将箱型型钢吊装至指定位置。

4.3 连接固定将吊装好的箱型型钢进行连接固定。

可以使用螺栓连接或焊接连接等方式，确保箱型型钢的稳定性。

4.4 检验与调整完成连接固定后，需要对箱型型钢进行检验与调整。

钢结构箱型柱、异型柱制作生产工艺施工组织方案钢结构箱型柱、异型柱制作生产工艺工程名称：广州市正佳广场（西塔楼）建设单位：广州市正佳企业有限公司编制单位：日期：二〇〇八年五月十五日箱型柱、异型柱制作生产工艺一、制作准备1、技术准备(1)图纸会审:进行图纸会审,与甲方,设计人员,监理充分勾通,了解设计意图.(2)熟悉施工图:根据工厂、工地现场的实际起重能力和运输条件,核对施工图中钢结构的分段是否满足要求;工厂和工地的工艺条件是否能满足设计要求.(3)详图设计:根据设计文件进行构件详图设计,以便于加工制作和安装.(4)加工方案及工艺设计1)钢结构的加工工艺方案,由生产车间根据施工图及合同对钢结构质量、工期的要求编制,并经工厂(公司)总工程师审核,经设计单位代表批准后实施.2)根据构件特点和工厂实际情况,为保证产品质量和操作方便,应适当设计制作部分工装夹具.(5)组织必要的工艺实验,如焊接工艺评定等试验,尤其是对新工艺、新材料,做好工艺试验,作为指导生产的依据.(6)编制材料采购计划.2、材料要求(1)钢材制作钢结构的钢材应符合下列规定:1、板厚度、型钢的规格尺寸及允许偏差应符合其产品标准的要求,每一品种、规格抽查5处.2、材的表面外观质量除应符合国家现行有关标准的规定处,尚应符合下列规定:当钢材的表面有锈蚀、麻点可划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差值的1/2;1.钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上;2.钢材端边或断口处不应有分层、夹渣等缺陷.上述要求作全数观察检查.1)钢材应按种类、材质、炉(批)号、规格等分类平整堆放,并作好标记,堆放场地应有排水设施.2)钢材入库和发放应有专人负责,并及时记录验收和发放情况.3)钢结构制作的余料,应按种类、钢号和规格分别堆放,作好标记,记入台帐,妥善保管.(2)焊接材料1)焊条应符合现行国家标准《碳钢焊条》GB/T117、《低合金钢焊条》GB/T5118.2)焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957、《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T8110及《碳钢药芯焊丝》GB/T10045、《低合金钢药芯焊丝》GB/T17493的规定.3)埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《低合金钢埋弧焊用焊剂》GB/T12470的规定.4)气体保护焊使用的氩气应符合现行国家标准《氩气》GB/T4842的规定,其纯度不应低于99.95%.气体保护焊使用的二氧化碳气体应符合现行国家标准《焊接用二氧化碳》GB/T2537的规定.大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的二氧化碳气体质量应符合该标准中优等品的要求,即其二氧化碳含量(V/V)不得低于99.9%,水蒸气与乙醇总含量(m/m)不得高于0.005%,并不得检出液态水。

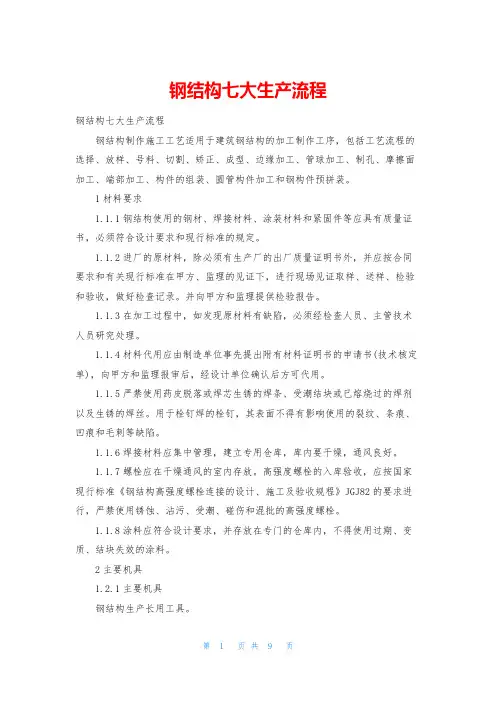

钢结构七大生产流程钢结构七大生产流程钢结构制作施工工艺适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。

1材料要求1.1.1钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证书，必须符合设计要求和现行标准的规定。

1.1.2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准在甲方、监理的见证下，进行现场见证取样、送样、检验和验收，做好检查记录。

并向甲方和监理提供检验报告。

1.1.3在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。

1.1.4材料代用应由制造单位事先提出附有材料证明书的申请书(技术核定单)，向甲方和监理报审后，经设计单位确认后方可代用。

1.1.5严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。

用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。

1.1.6焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。

1.1.7螺栓应在干燥通风的室内存放。

高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。

1.1.8涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。

2主要机具1.2.1主要机具钢结构生产长用工具。

3作业条件1.3.1完成施工详图，并经原设计人员签字认可。

1.3.2施工组织设计、施工方案、作业指导书等各种技术准备工作已经准备就绪。

1.3.3各种工艺评定试验及工艺性能试验和材料采购计划已完成。

1.3.4主要材料已进厂。

1.3.5各种机械设备调试验收合格。

1.3.6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。

4操作工艺1.4.1工艺流程1.4.2操作工艺1放样、号料1)熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。

钢结构工程施工工艺流程及焊缝质量分级钢结构是现代建筑工程中较普通的结构形式之一。

钢结构工程是以钢材制作为主的结构，主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

钢结构工程具有钢结构自重较轻、钢结构工作的可靠性较高、钢材的抗振（震）性、抗冲击性好；钢结构制造的工业化程度较高、钢结构可以准确快速地装配、钢结构室内空间大、容易做成密封结构；、钢结构易腐蚀的特点。

广泛应用于大型厂房、桥梁、场馆、超高层等领域。

当然，我国的人民大会堂钢屋架，北京和上海等地的体育馆的钢网架，陕西秦始皇兵马佣陈列馆的三铰钢拱架和北京的鸟巢等都是采用钢结构制造的。

钢结构工程施工工艺流程一、钢结构工程1、钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查2、扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收3、大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收4、钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号5、钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料6、钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收7、钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收8、焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收9、钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收10、钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收。

钢箱梁结构施工方案与技术措施按照钢箱梁分段情况，采用临时支墩现场拼装施工方案。

1、运输方案构件由专业厂家制作完毕后，按设计节段拼装完毕，经双方检查符合设计要求后，由加工场地运至安装现场，这样由大平板车及两台吊车配合装车运输，由于所运钢箱粱节段为超长、超宽运输构件，事先与交通管理部门取得联系，以保证运输过程中的安全，同时应对梁采取临时支承措施加固到位，运输过程中车辆行驶应匀速，避免梁段在运输过程中产生非弹性变形。

卸装现场进行必要的检查：①保证场地宽阔，保证吊车、板车出入自如；②保证场地平整，没有塌陷现象；③对场地进行必要的修整装车及运输：①平稳将构件放在板车上加垫方木；②将构件用牢固的锁紧在板车上；③运输前检验全程道路是否有障碍物及高压线等情况；④确定运输时间，车辆低峰时运输。

2、临时支墩：按照钢箱梁分段情况（纵向分为五个节段，横向分为7段），采用增加4个临时支墩现场拼装施工方案地基处理，临时支墩处原地面破除路面，换填填筑60cm 砂砾进行整体碾压；压实度达到90%以上；在支架位置处浇筑25cm混凝土做为支墩基础。

在地面硬化后，加强箱梁施工范围内的排水工作，在场地两侧开挖30cm×30㎝排水沟，并设置水槽，严禁在施工场地内形成积水，造成地基不均匀沉降，引起临时支墩失稳，出现不安全隐患和事故。

支架搭设：采用30×30cm碗扣支架做为临时支墩，横桥向布满，纵桥向布设3m，支架高度每隔2米设双向水平拉杆，钢管框架之间设交叉斜撑，以保证支架稳定。

3、拼装顺序钢箱梁拼装由钢箱梁制作厂家安排人员到施工现场负责拼装。

现场拼装全部在胎架上完成。

胎架区设置有供单元件调整及角点控制的装置和标识，同时，考虑到不同区域的梁段其纵坡值不一样，而相邻梁段在胎架上预拼时又必须保证其拱度值，因此，在每一轮梁段上胎架组焊前根据每一轮胎架的设计拱度值调整模板高度，模板高度的调整采用插调整垫板形式来完成。

在胎架区的地面上设置供各单元定位的（纵、横向）标记线，在胎架以外的钢柱上设置有各单元件的高度定位基准标记线（即：标高样杆）。

钢结构施工方案钢结构施工方案一、综合说明本工程为××××××购物中心工程，总建筑面积约25570平方米，主体为三层钢框架结构局部四层，檐口总高度为19米。

框架钢柱为焊接箱型柱，钢梁为焊接H型钢梁，楼面为压型钢板与混凝土叠合楼板，外墙面为压型彩板。

主钢构件材质为Q345，檩条采用Q235 C 型薄壁型钢。

本工程施工范围包括钢结构系统的制作与现场安装施工。

二.施工准备1. 组织有关工程管理和技术人员对设计图纸进行会审。

对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。

2. 根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。

3. 对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。

4. 钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。

5. 在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。

6. 钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。

7. 现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。

现场场地应平整夯实，没有积水，并且要预留车道。

三．施工进度安排按照工期要求2002年7月8日开工至2002年12月28日竣工，钢结构工程部分在土建施工的基础上保证工期计划，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。

四．劳动力计划钢结构主体工程施工劳动力计划级别工种按工程施工阶段投入劳动力人数制作阶段安装阶段备注下料工8、组立工 6 、焊工10 4 、矫正工 4 、钻孔工6 、喷漆工 6 、司机 2 2 、电工 2 2 、起重工2 8 、辅助工 6 8、板材安装16 设备维修工1 1五．主要施工机械设备钢结构工程主要施工机械设备序号机具名称数量备注1 数控直条多头切割机2 ；2 型钢自动组立机；3 门式埋弧自动焊2 ；4 半自动焊2 ；5 H型钢矫正机2 ；6端面铣1 ；7 抛丸除锈机1 ；8 摇臂钻2 ；9 剪板机 2 ；10 二氧化碳气体保护焊3 ；11 碳弧气刨1 ；12 带锯1 ；13 万能铣床1 ；14 50吨吊车 2 ；15 电焊机24 ；16 扭矩扳手6 ；17 5吨倒链218 气焊2六．钢结构制作与安装施工方法钢结构制作：本工程钢结构主框架钢柱采用焊接箱型柱，钢梁为焊接H型钢，构件数量多，工程量大，我公司采用先进的专用箱型柱生产设备电渣压力焊及焊接H型钢生产线进行制作。

箱型钢结构制作的变形控制摘要：箱型钢结构制作中最大的难点就是变形控制，本文根据大量工程实例重点讲述箱型结构在制作过程中焊接变形的影响因素和控制变形的关键措施，通过采取相应措施保证箱型结构焊接质量、控制变形，力求把箱型结构变形降到最低，使企业在箱型结构制作质量上再上一个新台阶。

关键词：箱型钢结构焊接变形关键措施控制变形1工艺分析箱型构件是由四块平板焊接而成，为提高构件的刚度和抗扭能力，在构件内部设置横向隔板（间隔500~800mm不等）以及纵向在整个长度方向的肋板（为板或角钢）。

箱型构件四角主焊缝一般采用50°V型坡口，钝边2mm，间隙2mm 的焊缝形式，外部采用连续角焊缝。

由于焊接量大且四角焊缝熔深及熔合截面大，焊接过程中内部不均匀的加热和冷却，焊接处各部位金属收缩程度不同，造成焊接变形。

而焊后变形矫正，既不经济又严重伤害其工作可靠性，因此，科学地、定量地预测焊接变形规律，并在此基础上给予最优控制，这不仅对箱型焊接构件自身，而且对其它焊接构件的完整性设计和制造工艺方法的选择以及运行中的安全评定具有重要的理论价值与工程意义。

一旦箱型构件产生尺寸超差及超标变形，矫正工作十分困难，有可能造成构件的报废。

2焊接变形的影响因素[1]焊接是一个局部加热的工程。

焊接变形可以区分为在焊接热过程中发生的瞬态热变形和在室温条件下的残余变形。

焊缝区的收缩将引起结构件的各种变形和残余应力，影响焊接变形的因素很多，但归纳起来主要有材料、结构和工艺三个方面。

2.1材料因素的影响材料对于箱型结构焊接变形的影响不仅和焊接材料有关，而且和母材也有关系，材料的热物理性能参数和力学性能参数都对焊接变形的产生过程有重要的影响[2]。

其中热物理性能参数的影响主要体现在热传导系数上，一般热传导系数越小，温度梯度越大，焊接变形越显著。

力学性能对焊接变形的影响比较复杂，热膨胀系数的影响最为明显，随着热膨胀系数的增加焊接变形相应增加。

钢结构主要施⼯⼯艺流程施⼯放线→基础混凝⼟内预埋螺栓→（钢结构加⼯制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋⾯板及屋檐板安装→墙⾯板安装→钢结构涂装。

⼀、施⼯放线（1）按照设计要求，根据图纸要求，配合⼟建单位将标⾼、轴线核实核准。

（2）施⼯前⽤经纬仪复核轴线，并⽤⽔准仪确定标⾼，并⽤墨线在不易损坏的固定物上作好记号，注明标⾼，并做好记录。

（3）在确定轴线和标⾼之后，即放好⼤样之后，再放⼩样，也就是确定每个钢柱在基础混凝⼟上的连接⾯边线及纵横⼗字轴线，即门式刚架的柱脚位置。

（4）在定位刚架时，要尽量避免刚架柱脚与螺栓的碰撞，以避免刚架柱底⾯的变形，从⾯减少与基础混凝⼟的接触⾯，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。

⼆、基础混凝⼟内预埋螺栓（1）在基础混凝⼟浇捣之前，再仔细核对螺栓的⼤⼩、长度、标⾼及位置，并固定好预埋螺栓。

（2）在基础混凝⼟浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝⼝部分，以避免混凝⼟浇捣时对螺栓丝⼝的污染。

（3）在浇捣混凝⼟之时，派有经验的专⼈值班，做好混凝⼟浇捣时对预埋螺栓定位的影响。

以避免预埋累栓的位移及标⾼的改变。

（4）基础混凝⼟浇捣之后，及时清理预埋螺栓杆及丝⼝上的残留混凝⼟。

三、钢结构加⼯制作⼯艺过程：1.下料图单此⼯序为材料检验部分，其内容包括对⼯程所选⽤的型号、规格的确认以及材料的质量检查。

2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置⽅向、倾斜标记及中⼼线、基准线和检验线，必要时制作样板。

②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加⼯余量；安装预留尺⼨要求。

③划线前，材料的弯曲和变形应予以矫正。

3.下料：钢板下料采⽤数控多头切割机下料，但下料前应将切割表⾯的铁锈、污物清除⼲净，以保持切割件的⼲净和平整，切割后应清除溶渣和飞溅物，操作⼈员熟练掌握机械设备使⽤⽅法和操作规程调整设备最佳参数的最佳值。

4.组⽴、成型钢材在组⽴前应矫正其变形，并达到符合控制偏差范围内，接触⽑⾯应⽆⽑刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。

钢结构施工方法及主要工艺1、放样制作样板时用金属划针放样，以确保其样板的精密性和正确性。

放样以1：1的比例在样板台上弹出大样，当大样尺寸过大时，可分段弹出。

该工程的一些构件只对其节点有要求，则可缩小比例弹出样子，但应注意精度。

先以构件的某一水平线和垂直线为基准，弹出十字线，二线必须垂直。

然后依据此十字线划出其他各个点及线，并在节点旁注上尺寸，以备复查。

交接点处应钉上薄铁皮，用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出，加以保护。

放样结束自检后须经各工种专职检验员检验，以确保各构件加工的几何尺寸、角度和安装接触面等的准确。

2、下料切割下料前严格按工艺详图对照品种、规格、牌号是否一致，必要时请有关人员鉴证，应确认所用材料与图纸要求对应相符时才可切割。

钢板的剪切线、气割线必须弹直，当钢板有起伏呈波浪状时应特别注意。

下料切割方法有气割、剪切、冲模落料、坡口和锯切，切割前应对钢板或型材进行矫正。

对接、焊接钢板或型材必须进行检验和探伤，确认合格后才准切割，不得使一次剪切的宽度超过剪板机的宽度。

剪切的长度超过剪板机宽度的料要采取相应的措施。

可以放加工余量在剪切后进行刨边或者用自动割刀加工。

下料切割尺寸公差应符合手工切割小于±1.5MM，自动半自动切割小于±1.0MM，垂直度应不大于钢板厚度的5%，且不大于±1.5MM标准规范，切割周边要求光滑平整。

下料后应对切割面、尺寸公差、切口截面和飞溅物等进行检验，经检合格后进行合理堆放，做上合格标识和编号。

3、制孔制孔采用钻孔、冲孔、气割割孔等几种方法，普遍采用钻孔，另外该工程不重要的节点板、垫板、加强板及角钢拉撑等构件孔可采用冲孔。

制孔前先在构件上划出孔的中心线和直径，为了提高效率，可采用涤纶片基的划线模板划线及将数块钢板重叠起来一齐钻孔。

钻孔的允许偏差超设计和规范时，不能采用钢块填塞，可采用与因材质相匹配的焊条熔焊后重新制孔。

4、矫正矫正工作贯穿钢结构制作的全过程。

钢构件施工施工工艺一、钢构件的加工制作（一）制作前准备工作1、钢材采购、检验、储备：经过工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，并由翻样工作人员经过翻样后列出各类钢材的材料用量表，并做好材料规格、钢号的归纳，交工程部采购员进行材料采购。

材料进厂后，会同业主、质监、设计按设计图纸和国家规范对材料按下列方法进行检验：⑴、钢材质量证明书。

质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。

⑵、钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的½。

⑶、钢材表面锈蚀等应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定。

⑷、连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并应符合设计的要求和国家现行有关标准的规定。

合格的钢材安品种、牌号、规格分类堆放，做好标识。

钢材的堆放应成形、成方、成垛，便于点数和取用；最底层垫上道木，防止进水锈蚀。

焊接材料（焊条、焊丝、焊剂）应按牌号和批号分别存放在干燥的储藏仓库。

焊条和焊剂在使用之前按出厂证明书上的规定进行烘焙和烘干；焊丝应清除、油污以及其它污物。

材料凭领料单发放，发料时应该对材料的品种、规格、牌号是否与领料单一致，并要求质检人员在领料现场签证认可。

2、会审图纸、节点构造细化：经图纸会审会，由技术部负责出好本工程的各节点详图，进行节点构造细化。

交设计部门确定，然后由翻样工作人员进行。

材料翻样后，经技术部确认完成本工程的翻样工作。

3、定钢构件加工生产工艺及质量标准：根据《钢结构工程施工及验收规范》（GBJ205-83）、《港口工程质量检验评定标准》（JTJ221-98）、等国家规范及公司质量体系文件ISO90001-2002钢构件制作安装工艺规程编制本工程钢构件加工生产工艺及质量标准。

（二）钢构件加工制作流程钢构件加工制作流程：钢构件制作生产准备→放样、号料、切割→矫正、成型→边缘加工→组装→焊接（焊接结构矫正）→制孔→钢构件验收（三）放样、下料和切割1、按照施工图上的几何尺寸，以1：1的比例在样台上放出实样以求出真实形状和尺寸，然后根据实样的形状和尺寸制成样板、样杆，作为下料、弯制、铣、刨、制孔等加工的依据。

箱型钢柱、梁施工工法一、前言箱型钢柱、梁是一种常用的钢结构施工工法，在建筑工程中得到广泛应用。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施，以及经济技术分析和工程实例。

二、工法特点箱型钢柱、梁作为一种钢结构工法，具有以下特点：1. 强度高：箱型钢柱、梁由高强度钢板焊接而成，具有优异的强度和刚度，能够承受大的荷载。

2. 节约空间：箱型钢柱、梁的断面形状独特，可以有效利用空间，减少柱、梁的截面积，提高使用空间的利用率。

3. 施工周期短：箱型钢柱、梁采用模块化设计和制造，工地现场只需进行组装安装，施工周期短，可以加快工程进度。

4. 耐用性强：使用高强度钢材制作的箱型钢柱、梁具有优良的耐腐蚀性能和抗震性能，可以提高工程的使用寿命和安全性。

三、适应范围箱型钢柱、梁适用于各种建筑工程，特别适用于多层和高层建筑、工业厂房、机械设备支撑架等需要承受大荷载和提高使用空间利用率的工程。

四、工艺原理箱型钢柱、梁的施工工法与实际工程之间的联系主要体现在以下几个方面：1. 结构设计：根据工程的荷载要求和使用功能，设计出合理的箱型钢柱、梁的结构形式和尺寸。

2. 材料选用：选择高强度和耐腐蚀的钢材作为箱型钢柱、梁的主体材料，保证工程的质量和耐用性。

3. 制作工艺：通过优化的制作工艺，将钢板焊接成箱型柱、梁的组件，确保组件的质量和准确性。

4. 施工方法：根据结构设计图纸和施工方案，将箱型柱、梁准确地安装在指定位置，结合其他构件进行组装，形成整体的钢结构工程。

五、施工工艺箱型钢柱、梁的施工工艺包括以下几个施工阶段：1. 材料准备：准备好箱型柱、梁所需的高强度钢材、型钢等材料。

2. 制作箱型柱、梁：根据设计图纸和工艺要求，进行箱型柱、梁的制作工艺，包括切割、折弯、焊接等工序。

3. 安装定位：根据施工图纸和施工方案，将制作好的箱型柱、梁准确定位并安装在指定的位置。

4. 辅助施工：根据工程的具体情况，进行配套的焊接、连接，以及钢结构的防腐、防火等处理工作。
