1、弹簧管式一般压力表、压力真空表和真空表检定规程1.1、范围本规程适用于测量范围上限为（－0.1—1000）Mpa系列弹簧管式一般压力真空表和压力真空表（以下简称压力表）的首次检定、后续检定和使用中检验。
1.2、计量性能要求。

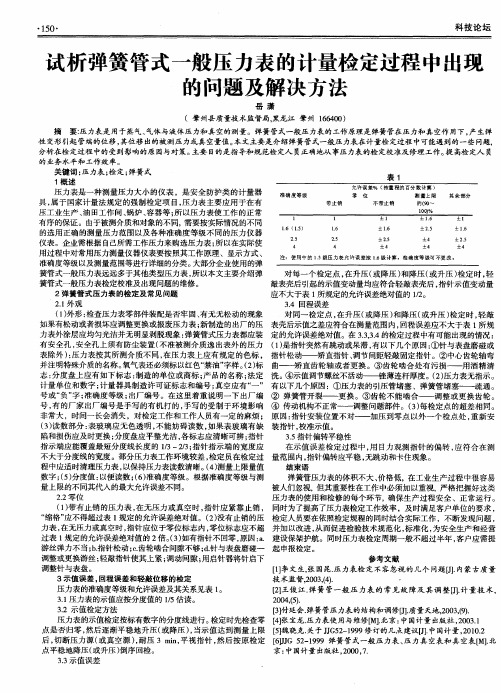

1.2.1压力表的准确度等级和允许误差压力表的准确度等级和允许误差及其关系见表1。
准确度等级允许误差（按量程的百分数计算）零位测量上限（90-100）%其余部分1.6(1.5)1.61.62.51.62.52.52.5注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改1.2.2示值误差在测量范围内，示值差应不大于表1所规定的允许误差。
1.2.3回程误差在测量范围内，回程误差应不大于表1所规定的允许差绝对1.2.4轻敲位移轻敲表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的1/2。
1.2.5指针偏转平稳性在测量范围内，指针偏转应平稳，无跳动和卡住现象。
1.3技术要求。
1.3.1外观1.3.1.1外形1.3.1.1.1压力表的零部件装配应牢固、无松动现象。
1.3.1.1.2新制造的压力表涂层均匀光洁、无明显剥脱现象。
1.3.1.1.3压力表应装有安全孔,安全孔上须有防尘装置(不准被测介质逸出表外的压力表除外)。
1.3.1.2标志分度盘上应有如下标志；制造单位或商标；产品名称；计量单位和数字；计量器具制造许可证标志和编号；真空应有“—”号或“负”字；准确度等级；出厂编号。
1.3.1.3读数部分1.3.1.3.1表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。
1.3.1.3.2分度盘应平整光洁,各标志应清晰可辨。
1.3.1.3.3指针指示端应能覆盖最短分度线长度的1/3～2/3。
1.3.1.3.4指针指示端的宽度应不大于分度线的宽度。
1.3.1.4测量上限量值数字测量上限量值数字应符合如下系列中之一：110是正整数，负整数或零。
1.3.1.5.分度值分度值应符合如下系列中之一：110是正整数、负整数或零。

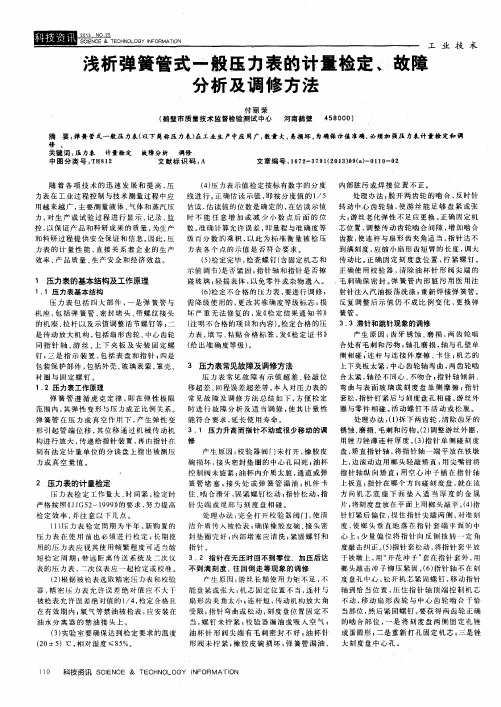

浅谈弹簧管一般压力表的检定及修理摘要：压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。
压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。
本文详细介绍了检定弹簧管一般压力表标准器的选择方法和压力表常见故障问题的修理。
关键题：压力表；标准器的选择方法；检定；常见故障的修理新压力表在使用前后，其示值可能会有一定的偏差，因此国家明确规定在使用中的压力表必须进行强制周期检定，以确保压力表的正常运行。
检定或修理的目的，就是要使压力表的技术指标达到国家检定规程所规定的要求。
标准器的选择是压力表检定的第一步，直接关系到压力表检定的成功与否。
本文对压力表检定中标准器的选择在此做较简单的介绍，并对压力表常见故障及修理做一些简单概括，仅供参考，希望能提高检定修理的效率。
一、标准器的选择在基层计量检定工作中有些检定员经常只对标准器的测量范围进行了选择，对于其准确度等级的却不知道如何选择，致使我们不知道如何选择标准表。
压力表的检定要应用帕斯卡液压传递原理在压力表校验台上进行，采用比对法，通过造压系统产生压力，标准压力表指示值作为标准值，被检压力表的指示值作为测量值，计算出各检定点的误差，判断其是否超差。
因此不难看出，检定时标准器的选择很重要，其直接影响检定的准确性。
1.选择依据2.选择方法根据检定规程一般从量程和精度两方面选择：（1）对标准表量程的选择：一般不得超过测量上限的75%，即标准表的测量上限等于被检表测量上限4/3倍。
（2）对精度等级的选择：按检定规程中规定“标准器的允许误差绝对值应不大于被检压力表允许误差绝对值的1/4”。
求算公式为：标准表的级数≤1/4×被检表的级数×被检表测量上限/标准表测量上限。
所以我们要选0.4级的标准表。
二、压力表常见故障及修理1.被检表误差总是有超出正常偏差这种情况一般是由于指针安装不正确引起的。
我们可以用起针器可重新起针，调整指针的安装位置，就能消除。
弹簧管式一般压力表、压力真空表及真空表1 概述1.1 测量依据：依据JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》检定规程。
1.2 环境条件：温度20±5℃，等温2h以上。
相对湿度：不大于85％压力：大气压力。
1.3 测量标准：精密压力表0—1.6MPa,准确度0.4级。
1.4 被测对象：弹簧管式一般压力表0—1MPa，准确度1.6级。
1.5 测量过程：在规程规定的环境条件下，以变压器为传压介质，用直接比较法测量。
在两用校验器上，将标准表安装在标准表接头处，将被测压力表安装在压力表接头处。
通过手动造压泵造压。
当系统达到静平衡时，根据标准表和被测压力表的读数，通过计算得到被检压力表压力示值误差的测量结果。
1.6 评定结果的使用：在符合上述条件下的测量，一般可直接使用本不确定度的评定结果。
2、数学模型的建立根据 JJG52-1999检定规程，压力表的示值误差可写成这种模式:δ=P1-P0 (1)式中:δ—压力表示值误差;P1—某一检定点压力表示值(MPa);P一某一检定点精密压力表示值(MPa);结合公式(1)，并从标准设备、人员、环境、方法及被测对象等方面全面考虑，不确定度来源分别为:1、测量重复性的影响:在检定规程规定的检定重复性条件下，压力表多次重复测量引入的标准不确定度分量U1。
2、环境条件的影响:按规程规定，其环境条件为温度20℃士50℃，虽然标准和被检表处于同一检定温度下，但二者的线膨胀系数有差别，因此该项标准不确定度分量为U2,3、压力表示值误差估读的影响:对于压力表要求估读至分度值的1/5，设该项标准不确定度分量为U34、精密压力表有误差的影响:在检定规程规定的条件下精密压力表引入的B类不确定度分量为U4和二等活塞压力计引入的B类不确定度分量U5。
考虑以上因素对测量不确定度的影响:则公式(1)可变为:U=P1士 ( kP△t+△Pb+△Pg)-P(2)式中:k — 压力表温度影响系数(取0.0004); P — 压力表量程;△t 一 检 定时环境温度与标准温度的差值; Pg 一 估读引起的误差; Pb — 数 据修约引起的误差;其中 ， 各 分量灵敏系数为:(各分量相互独立) C1=C2 =C3= C4=C5= 1 3、A 类标准不确定度分量 被检表重复性U1该项 来 源 可从重复性实验中算出，其中包括观测人员对示值的估度随机性和弹性元件滞后引起的误差的因素，属A 类测量不确定度分量。
弹簧管式压力表检定检定依据：JJG52-1999弹簧管式一般压力表、压力真空表和真空表检定规程JJG49-1999弹簧管式精密压力表和真空表检定规程检定方法：直接比较法检定设备：标准器：活塞式压力计和活塞真空压力计弹簧管式精密压力表和真空表或其它符合标准器误差要求的压力计量标准器其它辅助设备：压力校验器、真空校验器、油-汽、油-水隔离器等检定的环境条件：一般压力表：温度在15~25℃之间精密表：0.06级、0.1级、0.16级、0.25级环境温度(20±2) ℃0.4级、0.6级环境温度(20±3) ℃相对湿度不大于85%。
环境压力为大气压，压力表应在上述环境至少静置2h方可检定。
Ⅰ、标准器：一、标准器的精度和量程1、标准器的允许误差绝对值≤1/4被检表允许误差绝对值2、被检表测量上限≤3/4标准器测量上限(主要针对用精密表作标准表)二、选择精密表作一般压力表检定时标准器的建议：1、检定2.5级及以下精度压力表时，选择比被检压力表测量上限大一个规格的0.4级精密压力表作为标准器.如检1.0MPa表，可直接选用1.6MPa的标准表，依此类推。
通过计算，全系列都能满足对标准器的精度和量程的要求。
2、检定1.6级压力表时，选择比被检表测量上限大一个规格的0.25级精密压力表为标准器。
通过计算发现全系列的压力表中只有测量上限为0.6×10n MPa 的的压力表选择测量上限为1.0×10n MPa的标准表时不能满足JJG52-1999的要求。
（1）被检表量程的（90～100）%部分允许误差在规程JJG52-1999表1中规定比被检表的准确度等级低一级，即1.6级表允许误差按2.5级计算，在这部分允许误差是满足检定规程的要求的。
（2）被检表量程（90～100）%以外的其余部分允许误差，是以仪表本身的精度等级来计算：±0.6MPa×（1.6%）=±0.0096MPa其绝对值的1/4为0.0024MPa。
弹簧管式一般压力表、压力真空表及真空表1 概述测量依据：依据JJG52-199《弹簧管式一般压力表、压力真空表和真空表》检定规程。
环境条件：温度20± 5C，等温2h以上。
相对湿度：不大于85%压力：大气压力。
测量标准：精密压力表0—,准确度级。
被测对象：弹簧管式一般压力表0—1MPa,准确度级。
测量过程：在规程规定的环境条件下，以变压器为传压介质，用直接比较法测量。
在两用校验器上，将标准表安装在标准表接头处，将被测压力表安装在压力表接头处。
通过手动造压泵造压。
当系统达到静平衡时，根据标准表和被测压力表的读数，通过计算得到被检压力表压力示值误差的测量结果。
评定结果的使用：在符合上述条件下的测量，一般可直接使用本不确定度的评定结果。
2、数学模型的建立根据JJG52-199检定规程，压力表的示值误差可写成这种模式：8 =P i-P o(1)式中：8—压力表示值误差;P i—某一检定点压力表示值(MPa);P o一某一检定点精密压力表示值(MPa);结合公式(1),并从标准设备、人员、环境、方法及被测对象等方面全面考虑，不确定度来源分别为：1 、测量重复性的影响：在检定规程规定的检定重复性条件下，压力表多次重复测量引入的标准不确定度分量U1。
2、环境条件的影响：按规程规定，其环境条件为温度20C士50C,虽然标准和被检表处于同一检定温度下，但二者的线膨胀系数有差别，因此该项标准不确定度分量为U2,3、压力表示值误差估读的影响：对于压力表要求估读至分度值的1/5，设该项标准不确定度分量为U34、精密压力表有误差的影响：在检定规程规定的条件下精密压力表引入的B 类不确定度分量为U4和二等活塞压力计引入的B类不确定度分量U5。
考虑以上因素对测量不确定度的影响：则公式(1)可变为：U=P i 士 ( kP ^汁厶 P b +△ Pg)-P式中：k —压力表温度影响系数(取; P —压力表量程；△ t 一检定时环境温度与标准温度的差值； Pg 一估读引起的误差； Pb —数据修约引起的误差；其中，各分量灵敏系数为：(各分量相互独立) C1=C2 =C3= C4=C5= 1 3、A 类标准不确定度分量 被检表重复性U1该项 来 源 可从重复性实验中算出，其中包括观测人员对示值的估度随机 性和弹性元件滞后引起的误差的因素，属 A 类测量不确定度分量。
