《UG工程制图》课件

《UG工程制图》课件
方式多样。 • 可以轻松地导入和导出工程制图文件，方便与
其他软件进行数据交换。
先进技术
使用UG软件有很多先进技术的支持，比如知识库技 术，可以提高生产效率。
UG工程图形界面介绍
自定义工具栏
UG的图形界面具有高度自定义性， 可以根据用户需求设置个性化的工 具栏。
个性化菜单
不同用户可以根据自己的喜好，在 菜单栏中设置自己喜欢的功能。
快捷键
在熟悉软件的同时，可以通过设置 快捷注、基线标注等，满足不同用户的需求。
3
尺寸标注
尺寸标注的精确性，是标注的重要一环，UG的尺寸标注可以做到精确标注。
UG工程制图文件的导入与导出
多种格式的文件导入
UG支持多种工程制图文件的导入， 来自不同软件和平台的图形数据都 可以轻松导入。
支持DWG文件
PDF文件导出
UG工程制图
UG工程制图的相关知识介绍，包括UG工程制图概述、图形界面、编辑操作、 视图布局以及文件的导入导出。
UG工程制图概述
UG软件
UG是一款容易上手并且功能强大的工程制图软件。
管理与协作
可以通过版本控制等方式轻松管理和协作。
图形文件格式
支持多种图形文件格式，包括图形、表格等，为工 程制图提供更多选择。
UG工程图形编辑操作
1 常用图形
2 操作方式多样
3 轻松修改
包括线段、圆弧、文字、尺 寸标注等，可以通过简单的 组合来构建复杂的图形。
操作方式多样，包括键盘操 作、鼠标操作等，方便用户 按照自己的习惯进行操作。
对于修改图形，UG提供了多 种快速、方便的操作方式。
UG视图布局与尺寸标注
1
视图布局
UG支持多种视图布局方式，包括正视图、侧视图、立体视图等，用户可选择不 同的视图进行布局。

UG6.0非住模法_工程制图步骤

UG6.0非住模法_工程制图步骤
制图员可以同时进行制图。
非主模型法制图； 1、把要生成图纸的三维模型单独分层（如下图）
1层 2层 3层 4层 5层 6层 7层
2、进入制图模式：开始—制图 （出现如下图所示对话框，选取消暂不建立图纸页）
选着取消后出现如下图所示界面（注意红框处，此时制图模式下）
3、关闭除你需要意的三维模型所在的图层外；(留第一层，如图) 然后按红框选中的地方加入图纸页
4、出现如下图界面，选着图纸视角（我国用第一视角）。
5、确定后进入以下界面，选好视图，比例后生成视图.（选视图时 也可以鼠标放在模型上，单击右键---要使用的模型视图）
确定视图方向
确定比例
选好视图后进行标注，剖视等
例
完成一张图纸后建立下一个 显示实体 红框处可实现实体和图纸页的转化
选视图时也可以鼠标放在模型上单击右键要使用的模型视图确定视图方向确定比例选好视图后进行标注剖视等完成一张图纸后建立下一个打开自己所需的三维实体所在的图层新建图纸页显示实体红框处可实现实体和图纸页的转化添加基本视图

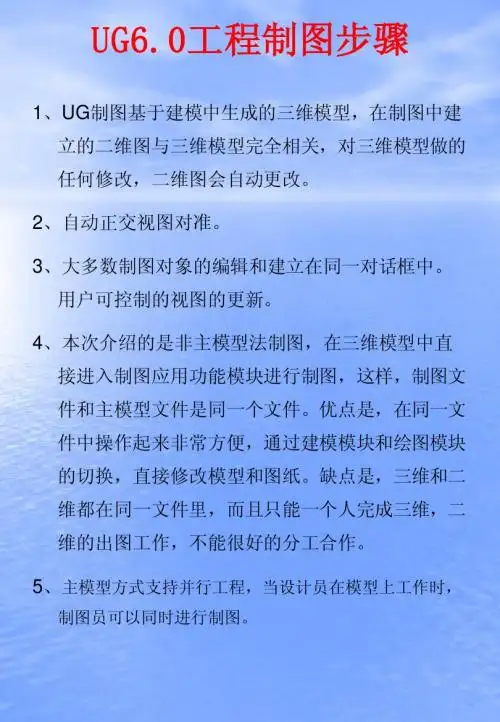

UG6.0工程制图步骤 UG6.0工程制图步骤
1、UG制图基于建模中生成的三维模型，在制图中建 立的二维图与三维模型完全相关，对三维模型做的 任何修改，二维图会自动更改。 2、自动正交视图对准。 3、大多数制图对象的编辑和建立在同一对话框中。 用户可控制的视图的更新。 4、本次介绍的是非主模型法制图，在三维模型中直 接进入制图应用功能模块进行制图，这样，制图文 件和主模型文件是同一个文件。优点是，在同一文 件中操作起来非常方便，通过建模模块和绘图模块 的切换，直接修改模型和图纸。缺点是，三维和二 维都在同一文件里，而且只能一个人完成三维，二 维的出图工作，不能很好的分工合作。 5、主模型方式支持并行工程，当设计员在模型上工作时，

UG制图基础培训教程(2024)

UG制图基础培训教程(2024)

UG（Unigraphics NX）是一款 高端CAD/CAM/CAE软件，广 泛应用于航空航天、汽车、模具
、机械制造等领域。
UG具有强大的建模、装配、工 程图、钣金设计等功能，支持参 数化设计和直接建模两种方式。
UG软件界面友好，操作便捷， 且与其他主流CAD软件具有良
好的兼容性。
2024/1/30
24
06 工程图创建与编辑技巧分 享
2024/1/30
25
工程图环境设置及视图创建方法
01
环境设置
首先，启动UG并进入制图模块，设置工程图的工作环境，包括单位、
精度、图层、线型等。
2024/1/30
02 03
视图创建
在制图环境中，利用“基本视图”命令创建三视图，包括主视图、俯视 图和左视图。此外，还可以使用“投影视图”、“辅助视图”等命令创 建其他需要的视图。
2024/1/30
29
关键知识点总结回顾
01
02
03
04
05
UG软件界面及基 草图绘制与编辑 本操作
三维建模基础
装配设计
工程图制作
掌握UG软件界面的布局、 常用工具栏和快捷键的使 用，以及文件的新建、打 开、保存等基本操作。
学习在UG中创建和编辑草 图的方法，包括绘制直线 、圆、弧等基本图形，以 及使用修剪、延伸、镜像 等编辑工具。
11
文件管理（新建、打开、保存）
2024/1/30
新建文件
选择菜单栏中的“文件”->“新建”，或者在工具栏中单击“新建”按钮，即可创建一 个新的UG文件
打开文件
选择菜单栏中的“文件”->“打开”，或者在工具栏中单击“打开”按钮，弹出文件选 择对话框，用户可选择需要打开的UG文件

UG 工程制图ppt课件

UG 工程制图ppt课件
实际加工制作过程中，一般都需要二维工程图来辅助 设计，UG工程制图模块主要是为了满足二维出图功能需要。 通过特征建模块创建的实体可以快速的引入工程制图模块中， 从而快速生成二维图。创建的工程图中的视图与与模型完全 关联，即对模型所做的任何更改都会在引起二维工程图的相 应更新。 •§7.1 国标选项的设置方法 •§7.2 创建图和视图 •§7.3 创建制图辅助 •§7.4 工程实例
图纸标注 （如尺寸、公差、表面粗糙度、文字注释及建立明细表和标题栏等）
工程图工作界面
由特征模型创建工程图，单击标准工具栏中“开始”按钮 下拉列表中“制图”选项，或者在应用模块工具条上单击 “制图”，进入工程图工作界面
§7.1 国标选项的设置方法
工程图参数用于在工程图创建过程中根据用户需要进行的相关 参数预设值。例如箭头的的大小、线条的粗细、隐藏线的显示 与否、视图边界面的显示和颜色设置等。
平面工程图建立的一般过程
建立图纸 （设置图纸尺寸、比例及投影角等参数）
添加模拟视图 （如TOP、FRONT、LFR-ISO等模拟视图）
视图布局 （如移动、复制、对齐、删除视图及定义视图边界等）
视图编辑 （如添加图线、擦除图线、修改剖视符号、自定义剖面线等）
插入制图符号 （如线性中心线、螺孔中心线、圆柱中心线、偏移点、交叉符号等）
利用上面介绍的视图操作在工程图中创建了各类视图 后，当用户需要调整视图的位置、边界或显示等有关 的参数时，就需要用到编辑视图操作,下面来介绍编辑 视图。
对齐视图
对齐视图是指在工程图中，将不同的实体按照用户所需的要求对齐，其 中一个为静止视图，与之对齐的视图称之为齐视图。对齐视图选择一个 视图作为参照，使其它视图以参照视图进行水平或竖直方向的对齐。

UG4.0教程第八章 工程制图1

UG4.0教程第八章 工程制图1
(3) 打开部件导航器，选中并删除长方体。
12. 保存文件，并将制图模板添加到资源条中。
(1) 新建一个新选项面板：选择菜单命令“【首选项】→【资源板】”→选择“新建”图 标 ，系统创建“ugplate1”资源模板，并将其置于资源条中→选择编辑按钮 → 修改资源板的属性如图 8.26 所示，确定对话框→关闭资源板对话框。
应用 NX 工程制图的方法一般有以下两种： 1. 使用部件自包含的方式进行制图： 在主模型部件文件中，启动制图应用并开始制图，制图包含在部件文件之中。 2. 使用主模型方法进行制图： 制作一个制图模板文件，在需要进行制图时，应用此模板文件，将主模型部件装载到模 板文件中，然后自动启动制图进程。这种方法称为“主模型”方法。
在注释首选项对话框中打开文字选项卡此选项可以对尺寸尺寸精度公差类型公差位置尺寸放置尺寸界线和箭头开关符号类型倒角形式指引线类型引出类型尺寸文本方向直线和箭头的颜色线型和线宽参数218附加文本公差和一般文本进行单独设置也可以使用应用于所有文字类型对所有类型的文本采用相同的设置设置
第八章 工程制图
【内容提要】本章主要介绍 UG 工程制图模块，包括工程图纸参数设置、图纸布局、视 图生成、尺寸标注和符号标注以及工程制图模板的创建和应用方法等内容。通过 UG 的工程 制图模块，用户可以快速建立符合工程实际应用的图纸。
10. 制作制图标题栏
本例将使用 NX 的制图表格功能制作标题栏，另外的方法是使用曲线或草图方式绘制。 (1) 插入一个制图表格：选择【表格与明细表】工具条中的“表格注释”图标 ，然后
在图框区域内的任意一点放置表格。NX 默认的表格是 5×5 的表格。 (2) 删除表格的最下面的两行：将光标置于最下面一行靠近左边边缘的位置，当预览选

UG软件应用教学课件工程制图

UG软件应用教学课件工程制图

7.3.3添加测视图
7.3.4建立剖视图
图7-18
7.3添加视图
7.3.1添加基本视图
7.3.2添加正投影视 图
7.3.3添加测视图
（6）单击【图纸布局】工具栏中的 按钮，系统弹出如图7-19所示的【旋转剖视图】 工具栏，同样会提示选择父视图。
（7）选择创建的俯视图作为父视图，此 时【旋转剖视图】工具栏按钮就会被自动激活， 弹出如图7-20所示的【旋转剖视图】智能工具 条。
7.3.4建立剖视图
7.3添加视图
7.3.1添加基本视图 7.3.2添加正投影视
图 7.3.3添加测视图 7.3.4建立剖视图
图7-19
7.3添加视图
7.3.1添加基本视图 7.3.2添加正投影视
图 7.3.3添加测视图 7.3.4建立剖视图
图7-20
7.3添加视图
7.3.1添加基本视图
7.3.2添加正投影视 图
可以根据自己的需要来定义图纸的大小， 即在【高度】和【长度】文本框中输入高度和 长度。
7.2图纸管理
7.2图纸管理
2.【图纸页名称】文本框 这个选项栏用来定义所创建工程图的名称。
系统默认的新建图纸名为 Sheet1、Sheet2、 Sheet 3等。 3.单位
这个选项栏用来定义所创建工程图的度量 单位，有英寸和毫米两种单位可供选择。
系统弹出图7-17所示的【图纸页】对话框。 （3）在【图纸页】对话框中设置图纸名
称为falan，图纸尺寸为 A3（297×420），绘图 比例为 1∶1， 单位为毫米。
7.3添加视图
7.3.1添加基本视图
7.3.2添加正投影视 图
（4）单击 按钮
，进入制图模块，
系统弹出【基本视图】对话框。

UG工程图教程

UG工程图教程
◆【边界】选项：用于在父视图上 指定要放大的区域边界。
局部放大视图的创建步骤：
1:首先设置好【父项上的标签】和【类型】
选项。
2:在绘图区定义边界。例如定义圆形边界，
先在父视
图上要放大的区域选择一点作为圆心点，然后移 动鼠标，待圆
形边界的大小符合用户要求时单击左键即可完成 边界的定义。
3:设置放大比例。
选项卡，如图所示，可以将可见线设置为粗实线。
◆ 隐藏线设置
选择
选项，如图所示，可将隐藏线（即不可见
线）设置为不可见或是虚线显示，同样可以设置线宽。
设置线宽 设置线型
◆ 光顺边设置
选择
选项卡，如图所示，去掉
前面的勾就可去
除光滑过渡边，该设置主要用于一些标准件的工程图，国标规定
一些过渡边需要去除。
利用 的实体建模模块创建的零件和装配体主模型，可 以引用到的工程图模块中，通过投影快速的生成二维工程图 由于 的工程图功能是基于创建三维实体模型的投影所得到 的，因此工程图与三维实体模型是完全相关的，实体模型进行的 任何编辑操作，都会在三维工程图中引起相应的变化。
主要内容
主要内容
工程图管理
视图的创建与编辑
UG工程图教程
工程图概述
工程图是工程界的“技术交流语言”，在产品的研发、设 计和制造等过程中，各类技术人员需要经常进行交流和沟通，工 程图则是经常使用的交流工具。尽管随着科学技术的发展， 3D 设计技术有了很大的发展与进步，但是三维模型并不能将所有的 设计信息表达清楚，有些信息例如尺寸公差、形位公差和表面粗 糙度等，仍然需要借助二维的工程图将其表达清楚。因此工程图 是产品设计中的较为重要的环节，也是设计人员最基本的能力要 求。
3:定义剖切位置。系统会自动定义一条铰链线，用户直接在主视图 上 捕捉图8-8所示圆的圆心点作为剖切位置。若想重新定义铰链线，则单

《UG工程图教程》课件

《UG工程图教程》课件

总结
UG工程图教程的学习重点以及UG应用的前景和发展趋势。
UG工程图教程的学习重点
梳理UG工程图教程的学习重点，帮助学习者更好地掌握相关知识。
UG应用的前景和发展趋势
展望UG软件在未来的发展前景，并分析与行业的关联。
3
三维实体的构造
掌握在UG中构三维模型设计的基本流程，并通过实例演示来加深理解。
1 UG三维建模的基本流程
2 三维建模实例演示
了解在UG中进行三维建模的基本步骤和流程。
通过实例演示来展示在UG中进行三维建模的 过程和技巧。
第五章：UG装配设计
常用工具栏介绍
掌握UG常用工具栏的功能和使 用方法。
绘图操作基础
学习在UG中进行基本绘图操作， 如绘制点、线和面。
第三章：UG构造实体
学习在UG中构造实体，包括点、线、面以及曲面和曲线的构造，同时也学习三维实体的构造方法。
1
点、线、面的构造
了解在UG中如何构造基本的点、线和面。
2
曲面、曲线的构造
学习在UG中创建复杂的曲面和曲线。
学习UG中装配设计的基本概念，以及零件的装配方法和技巧。通过实例演示加深理解。
1 UG装配设计的基本
概念
了解在UG中进行装配设 计的基本概念和原则。
2 零件的装配方法和技
巧
学习在UG中如何进行零 件的装配，并掌握一些效 率提升的技巧。
3 装配实例演示
通过实例演示来展示在 UG中进行装配设计的过 程和技巧。
第六章：UG绘图制造
学习UG工程图制图的基础知识，包括工程图制图基础、工程图符号的设计要点，并通过实例演 示来加深理解。
1 UG工程图制图基础
了解在UG中进行工程图制图的基本步骤和要点。

UG工程制图3

UG工程制图3

1-6
阶立线性阶梯状剖切线产生阶梯
投影方向箭头 剖切线
剖视图。需要指定多个剖切线、转角线和 箭头，且所有转角线和箭头必须与相邻的 剖切线垂直。 建立步骤同上。
转角线
投影方向箭头
3如果产生矩形局部视图则需要选取一个父视图然后拖动鼠标产生一矩形区域释放鼠标并移动光标到图纸适当位置放置视图

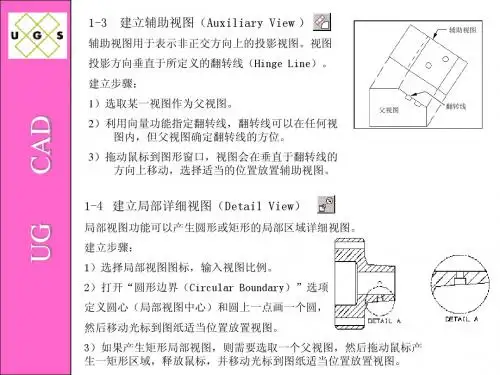

1-3 建立辅助视图（Auxiliary View ）
辅助视图用于表示非正交方向上的投影视图。视图 投影方向垂直于所定义的翻转线（Hinge Line）。 建立步骤： 1）选取某一视图作为父视图。
父视图
辅助视图
翻转线
CAD UG
2）利用向量功能指定翻转线，翻转线可以在任何视 图内，但父视图确定翻转线的方位。 3）拖动鼠标到图形窗口，视图会在垂直于翻转线的 方向上移动，选择适当的位置放置辅助视图。
1-4 建立局部详细视图（Detail View）
局部视图功能可以产生圆形或矩形的局部区域详细视图。 建立步骤： 1）选择局部视图图标，输入视图比例。 2）打开“圆形边界（Circular Boundary）”选项； 定义圆心（局部视图中心）和圆上一点画一个圆， 然后移动光标到图纸适当位置放置视图。 3）如果产生矩形局部视图，则需要选取一个父视图，然后拖动鼠标产 生一矩形区域，释放鼠标，并移动光标到图纸适当位置放置视图。
1-5
简易剖视图（Simple Section View）
通过定义一个平面将零件分割并指定视图方向产生剖视图。 建立步骤： 1）选择要做剖视的父视图。 2）利用向量功能定义剖视图的翻转线，系统显示剖视图的
CAD UG
方向，可以利用“Reverse Vector”选项切换投影方向。 3）按Apply，系统显示定义剖切线对话框。 4）指定要做剖视的位置点（可以利用锁点模式辅助选取）。 5）按OK，移动光标到图纸适当位置放置视图。

UG工程图全部教程

UG工程图全部教程

第6章工程图功能本章主要内容：●UG的工程图模块●工程图管理功能●视图管理功能●剖视图的应用●工程图中的对象插入功能●工程图标注功能●编辑绘图对象●工程图参数的设置●工程图的其他功能●本章实例6.1 UG的工程图模块利用UG的Modeling（实体建模）功能创建的零件和装配模型，可以引用到UG的Drafting （工程图）功能中，快速的生成二维工程图。

由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图，因此，工程图与三维实体模型是完全关联的，实体模型的尺寸、形状和位置的任何改变，都会引起二维工程图作出时时变化。

当用户在UG主菜单条中选择了【Application】→【Drafting】菜单命令后，系统就进入了工程图功能模块，并出现工程图设计界面。

工程图设计界面与实体建模设计工作界面相比，在主菜单条上增加了如图6-1所示的Drawing下拉菜单项。

另外，主界面上还会增加Drawing Layout（工程图布局）、Drafting Annotation（工程图标注）、Drafting Preference（工程图参数）及Dimension（尺寸标注）三个工具栏，它们如图6-2所示。

应用这些菜单命令和工具栏图标可以快速建立和编辑二维工程图。

图6-1 Drawing下拉菜单图6-2 Drawing Layout、Drafting Annotation、Drafting Preference、Dimension工具栏6.2 工程图管理功能在UG环境中，任何一个三维模型，都可以通过不同的投影方法、不同的图样尺寸和不同的比例建立多样的二维工程图。

工程图管理功能包括了新建工程图（New）、打开工程图（Open）、删除工程图（Delete）和编辑工程图（Edit）这几个基本功能。

图6-1的Drawing 下拉菜单中上部四个选项和Drawing Layout工具栏中前四个图标分别对应于这四种工程图的管理功能，下面分别进行介绍。

UG教程-工程制图的方法

UG教程-工程制图的方法

9.2 制图预设置
• 为了能够提高制图速度又适合个人制图习惯，另一方面， UG NX4.0的制图模块默认的不是中国国家标准，所以在 制图前首先要设置制图参数，以便于满足设计要求。主要 通过【制图首选项】工具条对部分制图参数进行设置，如 图9-4所示。
9.2 制图预设置
• 9.2.1 视图首选项 • 用于控制与视图有关的显示特性。单击【制图首选项】工 具条中的【视图首选项】按钮，弹出如图9-5所示的【视 图首选项】对话框，包括一般、基本、投影、详细、螺纹 、隐藏线、可见线、光顺边、虚拟交线、跟踪线和剖面等 选项卡。
Siemens NX
第9章 工程图设计 章
本章要点
• 工程图概述 • 制图预设置 • 创建视图 • 编辑视图 • 尺寸标注 • 工程符号 • 打印输出 • 零件工程图综合案例
9.1 工程图概述
• 9.1.1 UG NX4.0工程图绘制的一般过程 • 绘制工程图一般可以按照如下步骤进行： • （1）启动UG NX4.0，打开零件或产品的实体模型或者创建零件 或产品的实体模型； • （2）选择菜单【开始】|【制图】命令，弹出【制图页】对话框 2 | ，如图9-1所示。在其中设置图纸的名称、图幅、比例、单位以及 投影角等参数的设定。 • （3）添加视图、剖视图等视图. • （4）调整视图布局。 • （5）进行图纸标注，包括尺寸标注、文字注释、表面粗糙度、标 题栏等内容。 • （6）保存，打印输出。
9.2 制图预设置
• 5．【单位】选项卡 • 【单位】选项卡如图9-16 所示，让用户为剖面线和 区域填充设置首选项。
9.2 制图预设置
• 6. 【径向】选项卡 • 【径向】选项卡如图9-17所示 ，让用户设置直径和半径尺寸 值显示的首选项。

UG NX 12 0工程图教程

UG NX 12 0工程图教程
UG NX 12.0工程图教程
读书笔记模板
01 思维导图
03 目录分析 05 读书笔记
目录
02 内容摘要 04 作者介绍 06 精彩摘录
思维导图
本书关键字分析思维导图
内容
视图
工程图
软件
工程图
创建
环境
教程
工程
读者 图
符号
工程图
工程
制图
第章
标准
图纸
编辑
内容摘要
本书全面系统地介绍了UG NX 12.0工程图设计的过程、方法和技巧，内容包括工程图的概念及发展，UG NX 12.0工程图的特点，UG NX 12.0工程图基本设置及工作界面，创建工程图视图，绘制工程图的二维草图、工程图 的标注、表格，钣金工程图和工程图的一些高级应用等。在内容安排上，为了使读者更快地掌握UG NX 12.0软件 的工程图功能，书中结合大量的范例对UG NX 12.0软件中的工程图概念、命令和功能进行讲解，同时结合范例讲 述了一些产品的工程图设计过程和技巧，这样安排能使读者较快地进入工程图设计实战状态。在写作方式上，本 书紧贴UG NX 12.0软件的实际操作界面，使初学者能够尽快上手，提高学习效率。本书内容全面，条理清晰，实 例丰富，讲解详细，可作为工程技术人员的UG工程图自学教程和参考书，也可作为大中专院校学生和各类培训学 校学员的CAD/CAM课程上课或上机练习的教材。本书是“UG NX 12.0工程应用精解丛书”中的一本，读者在阅读 本书后，可根据自己工作和专业的需要，再购买丛书中的其他书籍。
9.2在图纸上放置 图像
9.1工程图的打印 出图
9.3 GC工具箱
作者介绍
这是《UG NX 12.0工程图教程》的读书笔记模板，暂无该书作者的介绍。

UG6.0工程制图的应用教程

UG6.0工程制图的应用教程

7.5 工程图标注
7.5.1 尺寸标注 • 尺寸标注方法 在菜单栏选择【插入】 尺寸】命令， （1）在菜单栏选择【插入】/【尺寸】命令， 弹出子菜单如图7 59所示 所示。 弹出子菜单如图7-59所示。 单击【尺寸】工具栏的按钮，如图7 （2）单击【尺寸】工具栏的按钮，如图760所示。 60所示 所示。
第7章 工程图
本章要点 • 参数预设置 • 图纸管理 • 添加和编辑视图 • 剖视图的应用 • 工程图标注
任务7 任务7-1 入门引例 创建工程图
• 任务实施
1. 2. 3. 4. 进入UG【建模】 进入UG【建模】模块，打开源文件 进入【制图】 进入【制图】创建模块 新建图纸 添加主视图。单击【图纸】 添加主视图。单击【图纸】工具栏的按钮， 弹出【基本视图】对话框，如图7 弹出【基本视图】对话框，如图7-4所示。 在视图的合适位置放置主视图，如图7 在视图的合适位置放置主视图，如图7-5 所示
4. 添加左视图 5. 添加剖视图
6. 添加轴测视图
7. 利用【尺寸】工具栏的 利用【尺寸】 按钮，标注水平、竖直和圆柱尺寸
三个
8.标注形状位置公差 8.标注形状位置公差
9.标注表面粗糙度 9.标注表面粗糙度
10. 添加图框、标题栏 11.选择【文件】 另存为】 11.选择【文件】/【另存为】命令，保存文件
任务7 任务7-2
创建剖视图
• 任务实施
1. 进入UG【建模】模块，打开源文件。 进入UG【建模】 2. 进入【制图】创建模块。单击【标准】工具栏的 进入【制图】创建模块。单击【标准】 按钮，在弹出的下拉菜单中选择【制图】 按钮，在弹出的下拉菜单中选择【制图】选项， 或者单击【应用】工具栏的按钮，进入【制图】 或者单击【应用】工具栏的按钮，进入【制图】 模块。 3. 单击【图纸】工具栏的按钮，弹出如图7-43所示 单击【图纸】工具栏的按钮，弹出如图7 43所示 的【剖视图】对话框，选择父视图后，转变为如 剖视图】 图7-44所示的【剖视图】对话框。 44所示的【剖视图】 4. 根据提示选取父视图对称中心线作为剖切位置， 单击反向按钮使剖切线显示方向反向，以符合中 国制图标准。移动光标到父视图上方适当位置， 待出现对齐标记后单击，放置剖视图，如图7-46 待出现对齐标记后单击，放置剖视图，如图7 所示。创建的剖视图，如图7 47所示 所示。创建的剖视图，如图7-47所示。

UG-工程制图

UG-工程制图
1
平面工程图建立的一般过程
建立图纸 （设置图纸尺寸、比例及投影角等参数）
添加模拟视图 （如TOP、FRONT、LFR-ISO等模拟视图）
视图布局 （如移动、复制、对齐、删除视图及定义视图边界等）
视图编辑 （如添加图线、擦除图线、修改剖视符号、自定义剖面线等）
插入制图符号 （如线性中心线、螺孔中心线、圆柱中心线、偏移点、交叉符号等）
32
尺寸标注
尺寸标注用于标识对象的尺
寸大小。由于UG工程图模
块和三维实体造型模块是完
全关联的，因此，在工程图
中进行标注尺寸就是直接引
用三维模型真实的尺寸，具
有实际的含义，因此无法像
二维软件中的尺寸可以进行
改动，如果要改动零件中的
某个尺寸参数需要在三维实
体中修改。如果三维被模型
修改，工程图中的相应尺寸
31
§7.3 创建制图辅助
当工程图各种视图清楚表达模型的信息后，需要对视 图进行添加各种使用符号、进行尺寸标注、各种注释 等制图对象的操作。当对工程图进行标注后，才可完 整的表达出零部件的尺寸、形位公差和表面粗糙度等 重要信息。此时的工程图才可以作为生产加工的依据。 工程图的标注是反应零件尺寸和公差信息的最重要的 方式，在本章中将介绍如何在工程图中使用标注功能。 利用标注功能，用户可以向工程图中添加尺寸、形位 公差、制图符号和文本注释等内容。
执行“编辑”|“视图”|“移动/复制视图”命令（或单击“视图布局”工具 栏按钮），弹出“移动/复制视图”对话框，如图9.52所示。
29
编辑剖切线
该选项用于编辑现有的剖切线。可用来添加、删除或移动剖切线的各段，剖切线 由剖切段、箭头段和折弯段组成，其定义如图9.54所示。还可以重新定义现有的 铰链线或移动旋转剖视图的旋转点。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建立工程图
1. UG制图基于建模中生成的三维模型，在制图中建立的二维图与三维模型完全相关，对 三维模型做的任何修改，二维图会自动更改。
2. 主模型方式支持并行工程，当设计员在模型上工作时，制图员可以同时进行制图。 3. 自动正交视图对准。 4. 大多数制图对象的编辑和建立在同一对话框中。 5. 用户可控制的图更新。
主模型方式建立工程图
1. File – New – 建立新的部件文件。（如：***_dwg.prt） 2. Application—assemble---add existing…(选择模型部件，改变引用集为body。) 3. Application--drafting
xxx_aaa_fea.prt xxx_assm.prt
2. 选择需要对齐的视图。
模
3. 选择对齐的方法。
型 中
的
一
点
基基 准准 点点 重水 合平
对 齐
基 准 点 垂 直 对 齐
基基
准准
点 垂 直 某 一
点 自 动 推
直断
线对
对齐
视 图 中 心 点
齐
视图列表
方对 法齐
基 准 Байду номын сангаас 选 项
Remove View 删除视图
• 操作步骤:
1. 在视图列表中选择需要删除的视图 。
完
成
工
的完
程
操成
图
作视
的
图
操
作
新建图纸
• 选择Drawing New… 或图标
图 纸 名
图 幅
比
注意：建立图纸时，点击
例
Apply可以连续建立图纸。 投 影 方 向
打开图纸＆删除图纸
• 打开图纸：选择Drawing Open… 或图标 • 删除图纸：选择Drawing Delete… 或图标
打开图纸
击OK。 9. 确定剖视图放置位置。
Unfolded Section Cut 展开剖视图
• 此功能的操作步骤为：
Open part file drf_section_6.prt
1. 选择展开剖视图按钮。 2. 选择剖切的父视图。 3. 定义剖切参考线。 4. 选定剖切方向。单击
Apply。 5. 依次给出连接位置点，从
7. 确定剖视图放置位置。
删除上一步
删除全部
Revolved Section Cut 旋转剖视图
• 此功能的操作步骤为：
Open part file drf_section_5.prt.
1. 选择旋转剖视图按钮。 2. 选择剖切的父视图。 3. 定义剖切参考线。 4. 选定剖切方向。单击
Apply。 5. 给出旋转点。 6. 给出第一个剖切位置。 7. 按Next Leg按钮 8. 给出第二个剖切位置。单
操作步骤： 1. 选择视图。 2. 选择移动方法。 3. 确定新位置。
移沿 动水 到平 一方 点向
移 动
沿 垂 直 方 向 移 动
沿 正 交 于 直 线 方 向
移 动 到 另 一 图 纸
移
动
复 制 视 图 移 动 距 离
视图列表 方移 法动
Align View 对齐视图
• 操作步骤:
1. 选择一个固定点,为对齐的基准位 置。
Open part file drf_section_1.prt.
箭头位置
1. 选择简单剖视图按钮。 2. 选择剖切的父视图。 3. 定义剖切参考线。 4. 选定剖切方向。单击
Apply。 5. 给出剖切位置及箭头位
置。单击OK。
6. 确定剖视图放置位置。
删除上一步
删除全部
Stepped Section Cut 阶梯剖视图
• 视图的绘制与编辑包括：Add View（增加视图）、Remove View（删除视图）、Move View（移动视图）、Copy View（复制视图）、Align View（对齐视图）、Edit View（编 辑视图）、Define View Boundary（定义视图边界）、Break-Out Section（建立局部剖视 图）、Broken View（建立打断视图）
Break-Out Section或图标
先注 要意 创： 建创 局建 部局 剖部 边剖 界视 。图
之 前 ，
Open part file cad\drf\drf_asmb_valve\
valve_assy_drf.prt.
---sh3,sh4
创建 编辑
删除
选 的选意指 指 选 编 择 点择：定 定 择 辑 父 。父基基 投 局 局 视 视点点 影 部 部 图 图不。 方 剖 剖
2. 单击OK。
视图列表
Edit View 编辑视图
• 其可以编辑的功能包括编辑视 图比例、角度、及视图状态等 。
• 操作步骤:
1. 在视图列表中选择需要编辑的视图 。再选择需要编辑的参数。
2. 单击OK。
视图列表
定义视图边界
此功能相当于自定义视图局部放大区域。
指定视图边界类型：
1. Automatic Rectangle:自动矩
删除全部
Half Section Cut 半剖视图
• 此功能的操作步骤为：
转弯位置
Open part file drf_section_5.prt.
1. 选择半剖视图按钮。 2. 选择剖切的父视图。 3. 定义剖切参考线。 4. 选定剖切方向。单击
Apply。 5. 给出转折位置
6. 给出剖切位置。单击 OK。
更新视图
选择Drawing Update View… 或图标 此功能用于更新绘图视窗中的视图。当实体
模型发生变更时，如果系统没有立即更 新绘图对象的视图，可以使用此功能更 新图纸中的视图。
更新选定视图过期数据 自动更新过期数据 更新所有视图数据
视图列表
在图纸中添加视图
• 选择Drawing 或图标
视图列表
Orthographic View 正交视图
• 选择该选项，再到视图列表中 选择主视图，然后会在主视图 的水平方向形成水平走廊，在 主视图的垂直方向形成垂直走 廊。分别在两个走廊里形成与 主视图自动对准的而且翻转 90°投影的正交视图。
视图列表
Auxiliary View 辅助视图（向视图）
• 该选项用于在图纸上生成向视 图。操作步骤：
1. 选择在哪一个视图上生成辅助 视图。
2. 选择参考线（与辅助视图垂直 的翻转线）。
3. 确定放置位置。
Open part file cad\drf\drf_drawing_4.prt.
Detail View 放大视图
• 该功能生成局部放大视图。 局部放大的边界有两种形状 ：1.有边界的圆形。2.没有 边界的矩形。
视图移动
视 图 类 型
视图创建步骤
视图列表
特 殊 操 作
Import View 输入视图
• 当选择输入视图选项时,从视图列表中选 择某个方向的视图作为图纸的主视图。 其他的视图则根据投影关系由正交视图 选项确定。
视图比例
Open part file cad\drf\drf_drawing_1.prt
中要注 向 边 边 界界
剖切时通过模型
选择要进行局部剖的父视图，点击鼠标 右键，选择 Expand，用曲线绘出剖切边 界后，再点击鼠标右键，选择 Expand。 回到工程图环境中。
Broken View 间断视图
• 选择 Drawing Broken View或图标
选择需要建立间断 视图的父视图
Open file cad\drf\DRF_b roken_view.prt
Add View…
轴侧图简单半剖视图
输正 辅 放 全 入交 助 大 剖 视视 视 视 视 图图 图 图 图
阶半 梯剖 剖视 视图 图
旋 展 阶轴 转 开 梯侧 剖 剖 剖图 视 视 视简 图 图 图单
小面模型选项， 主要为方便出大 型复杂零件的装 配视图时，由于 复杂零件数据量 大，占用更多计 算机资源，影响 效率。用此功能 后可以快速更新 和隐藏显示。
删除图纸
编辑当前图纸（Edit Current Drawing）
• 选择Drawing Edit… 或图标
注意：
1. 只可以编辑当前正在使用的图纸。 2. 如果当前使用的图纸已经生成了多
个视图投影，则不可以编辑。
显示图纸
• 选择Drawing
Display Drawing 或图标
此功能用于切换工程视图与实体模型的显示。
• 选择Insert
Utility Symbol或图标
完对 整称 的符 环号 形 中 心 线 点位置选项
多条中心线
产 生 目 标 点
产 生 交 叉 点 标 记 。 用
线完部产圆 部 性整分生柱 分 中的的偏中 环 心螺螺置心 形 线栓栓中线 中
圆圆心 心 中中点 线 心心 线线
于
尺
寸
标
记
。
注意：用 Edit Delete 删除
先 先先 前 前前 所 所所 做 做做
图图图视 中中中图 的所所背 对选选景
删除编辑
的 的的 擦 某所
象对对 象象
除 些有 对象在模型和视图间转换 操 编 编
的某 显段
线的颜色 线型
作 辑辑 操操 作作
示的 方显 式示
线宽
方
功能：单独编辑视图中所选几何对象的 式
显示方式，而不影响其他视图显示。
制图对象的操作 之 插入中心线
此开关打开，则为圆边界； 关闭，则为无边界的矩形。
Open part file drf_drawing_3.prt.
