UG工程图绘制方法(赞)

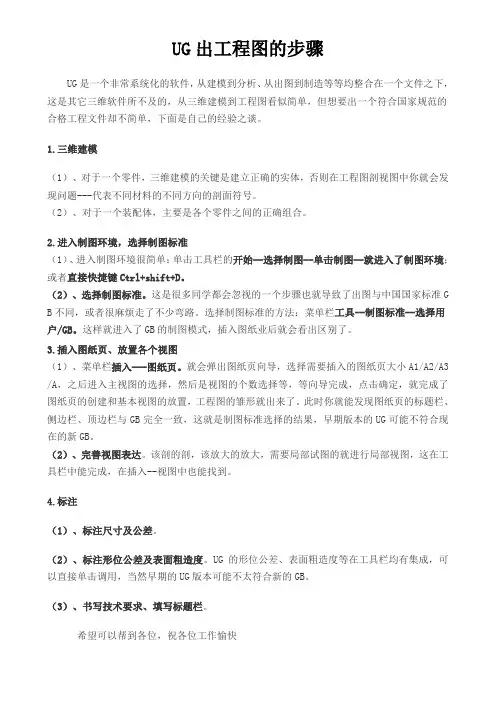

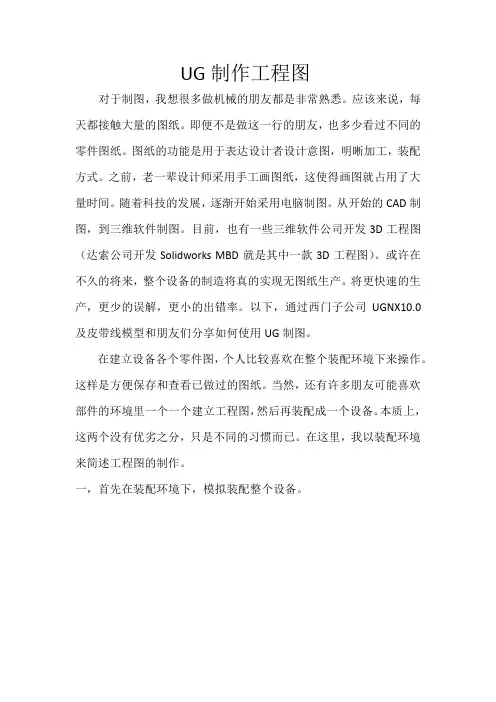

UG出工程图的步骤UG是一个非常系统化的软件，从建模到分析、从出图到制造等等均整合在一个文件之下，这是其它三维软件所不及的，从三维建模到工程图看似简单，但想要出一个符合国家规范的合格工程文件却不简单，下面是自己的经验之谈。

1.三维建模（1）、对于一个零件，三维建模的关键是建立正确的实体，否则在工程图剖视图中你就会发现问题---代表不同材料的不同方向的剖面符号。

（2）、对于一个装配体，主要是各个零件之间的正确组合。

2.进入制图环境，选择制图标准 1（1）、进入制图环境很简单：单击工具栏的开始--选择制图--单击制图--就进入了制图环境；或者直接快捷键Ctrl+shift+D。

2（2）、选择制图标准。

这是很多同学都会忽视的一个步骤也就导致了出图与中国国家标准G B不同，或者很麻烦走了不少弯路。

选择制图标准的方法：菜单栏工具--制图标准--选择用户/GB。

这样就进入了GB的制图模式，插入图纸业后就会看出区别了。

3.插入图纸页、放置各个视图 1（1）、菜单栏插入---图纸页。

就会弹出图纸页向导，选择需要插入的图纸页大小A1/A2/A3 /A，之后进入主视图的选择，然后是视图的个数选择等，等向导完成，点击确定，就完成了图纸页的创建和基本视图的放置，工程图的雏形就出来了。

此时你就能发现图纸页的标题栏、侧边栏、顶边栏与GB完全一致，这就是制图标准选择的结果，早期版本的UG可能不符合现在的新GB。

（2）、完善视图表达。

该剖的剖，该放大的放大，需要局部试图的就进行局部视图，这在工具栏中能完成，在插入--视图中也能找到。

4.标注 1（1）、标注尺寸及公差。

2（2）、标注形位公差及表面粗造度。

UG的形位公差、表面粗造度等在工具栏均有集成，可以直接单击调用，当然早期的UG版本可能不太符合新的GB。

3（3）、书写技术要求、填写标题栏。

希望可以帮到各位，祝各位工作愉快。

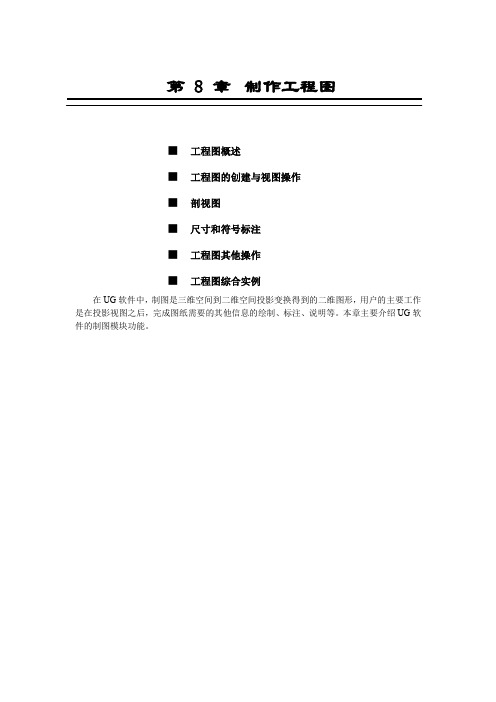

第8章制作工程图■工程图概述■工程图的创建与视图操作■剖视图■尺寸和符号标注■工程图其他操作■工程图综合实例在UG软件中，制图是三维空间到二维空间投影变换得到的二维图形，用户的主要工作是在投影视图之后，完成图纸需要的其他信息的绘制、标注、说明等。

本章主要介绍UG软件的制图模块功能。

8.1工程图概述在利用UG软件进行工程设计时，产品可以完全用几何模型来表示，并且能进行各种物理特性计算以及干涉检查和运动模拟。

波音飞机公司在20世纪90年代就已经实现了无纸化设计。

目前，在我国，完全脱离二维图纸是不现实的，图纸仍然是传递加工工艺信息的主要介质。

在UG软件中，制图是三维空间到二维空间投影变换得到的二维图形，这些图形严格地与三维模型相关，用户一般不能在二维空间进行随意修改，因为它会破坏零件模型与视图之间的对应关系。

用户的主要工作是在投影视图之后，完成图纸需要的其他信息的绘制、标注、说明等。

工程制图的内容包括：制图标准的设定、图纸的确定、视图的布局、各种符号标注(中心线、粗糙度)、尺寸标注、几何形位公差标注文字说明等。

8.2工程图的创建与视图操作1．创建工程图的基本步骤（1）新建图纸，设置图纸格式，进行制图预设置.（2）创建一般视图。

（3）根据设计需要，创建其他视图，如投影视图、辅助视图、详细视图、旋转视图以及剖视图等，表达方法可以采用全视图、半视图或局部视图等。

（4）进行尺寸及其他技术指标的标注。

（5）对工程图进行编辑。

（6）填写明细栏。

☆注意制作工程图时需先创建三维模型。

2．工程图创建与视图操作实例一创建如图8.2-7所示的三视图和正等测图。

（1）新建图纸：●单击菜单【开始】→【制图】选项，或者单击图标，进入“制图”模块，弹出“插入片体”对话框，如图8.2-1所示。

●在“纸图页名称”中设定图纸名称为SHT8-1，在其下拉列表中选择标准图纸A4的尺寸。

●在“比例”文本框中设定比例值为1。

●设定图纸单位为毫米。

一分钟学会之——轻松成为UG制图高手我碰到好多朋友抱怨UG制图不如SolidWorks和Pro-E那么人性化，可以很方便的添加标题栏和文字，打印也很麻烦。

我想这是因为你对其功能还不是很熟悉，得益于UG强大的模板功能，我现在出图完全用他，很方便，无论是装配图，还是简单的工程图，完全可以和CAD那么随便，打印更是随心所欲，A3幅面的不用设置就可以完美的打印在A4或者其他纸张上。

呵呵，你是否也想成为这样，那就要认真读下面的教程了。

这是我结合自己工作中遇到的各种问题，将UG制图做了个总结，相信能给你带来一定的启发。

下面我就要按照大家制图的顺序来讲解。

一、通用设置1.更改UG用户配置文件1用记事本打开UG安装目录（如C:\Program Files\UGS\NX \UGII）下的文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单UGII_SURFACE_FINISH=ON（将原来的OFF改成ON）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）2UGII_PATDIR=F:\UG\pattern (你放置图框文件的目录，我的是在pattern文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。

2.UG“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。

注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。

（2）“制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。

（4）文本注释字体采用chinesef或者chineset，中文字体。

二、制图过程1.图框标题栏插入图纸（前提：已经做好了各种规格图框3）（1）采用图样方法用法：“格式”—“图样”—“调用图样”4，记得一路默认就是了，选择符合的图框。

如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。

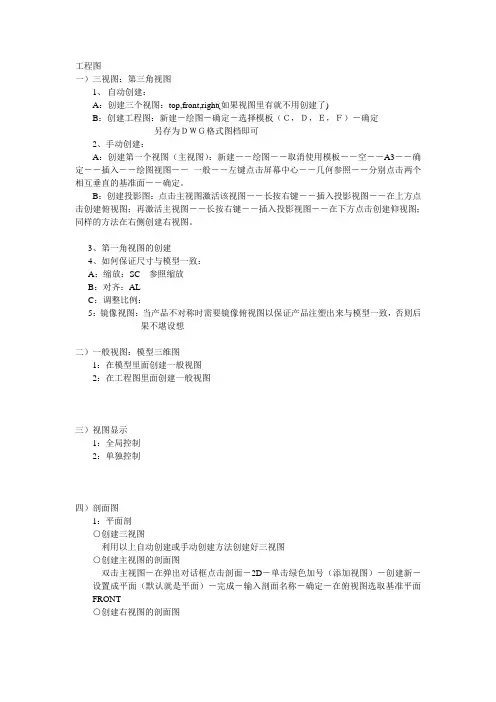

工程图一）三视图：第三角视图1、自动创建：A：创建三个视图：top,front,right(如果视图里有就不用创建了)B：创建工程图：新建－绘图－确定－选择模板（Ｃ，Ｄ，Ｅ，Ｆ）－确定另存为ＤＷＧ格式图档即可2、手动创建：A：创建第一个视图（主视图）：新建――绘图――取消使用模板――空――A3――确定――插入――绘图视图――一般――左键点击屏幕中心――几何参照――分别点击两个相互垂直的基准面――确定。

B：创建投影图：点击主视图激活该视图――长按右键――插入投影视图――在上方点击创建俯视图；再激活主视图――长按右键――插入投影视图――在下方点击创建仰视图；同样的方法在右侧创建右视图。

3、第一角视图的创建4、如何保证尺寸与模型一致：A：缩放：SC 参照缩放B：对齐：ALC：调整比例：5：镜像视图：当产品不对称时需要镜像俯视图以保证产品注塑出来与模型一致，否则后果不堪设想二）一般视图：模型三维图1：在模型里面创建一般视图2：在工程图里面创建一般视图三）视图显示1：全局控制2：单独控制四）剖面图1：平面剖○创建三视图利用以上自动创建或手动创建方法创建好三视图○创建主视图的剖面图双击主视图－在弹出对话框点击剖面－2D－单击绿色加号（添加视图）－创建新－设置成平面（默认就是平面）－完成－输入剖面名称－确定－在俯视图选取基准平面FRONT○创建右视图的剖面图2：偏距剖○创建三视图○创建主视图的剖面图○创建右视图的剖面图○创建局部剖面图五）详细视图：局部放大视图出图的时候，有些细节地方需要创建详细视图：如浇口在现有的三视图上创建详细视图：插入－绘图视图－详细－左键点击要查看细节的中心点－用鼠标把要放大的图形圈起来，中键结束圈选－左键点击屏幕任意位置放置视图－调整视图比例。

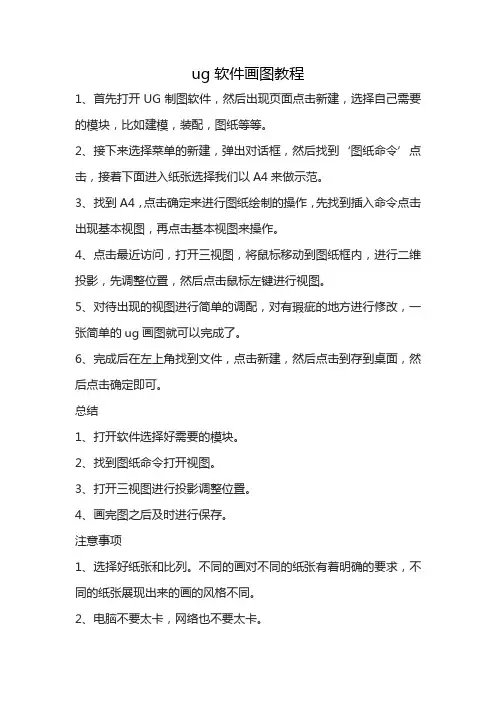

ug软件画图教程
1、首先打开UG制图软件，然后出现页面点击新建，选择自己需要的模块，比如建模，装配，图纸等等。

2、接下来选择菜单的新建，弹出对话框，然后找到‘图纸命令’点击，接着下面进入纸张选择我们以A4来做示范。

3、找到A4，点击确定来进行图纸绘制的操作，先找到插入命令点击出现基本视图，再点击基本视图来操作。

4、点击最近访问，打开三视图，将鼠标移动到图纸框内，进行二维投影，先调整位置，然后点击鼠标左键进行视图。

5、对待出现的视图进行简单的调配，对有瑕疵的地方进行修改，一张简单的ug画图就可以完成了。

6、完成后在左上角找到文件，点击新建，然后点击到存到桌面，然后点击确定即可。

总结
1、打开软件选择好需要的模块。

2、找到图纸命令打开视图。

3、打开三视图进行投影调整位置。

4、画完图之后及时进行保存。

注意事项
1、选择好纸张和比列。

不同的画对不同的纸张有着明确的要求，不同的纸张展现出来的画的风格不同。

2、电脑不要太卡，网络也不要太卡。

3、画好后的图，要及时保存，这样可以避免文件丢失。

第6章工程图功能本章主要内容：●UG的工程图模块●工程图管理功能●视图管理功能●剖视图的应用●工程图中的对象插入功能●工程图标注功能●编辑绘图对象●工程图参数的设置●工程图的其他功能●本章实例6.1 UG的工程图模块利用UG的Modeling（实体建模）功能创建的零件和装配模型，可以引用到UG的Drafting（工程图）功能中，快速的生成二维工程图。

由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图，因此，工程图与三维实体模型是完全关联的，实体模型的尺寸、形状和位置的任何改变，都会引起二维工程图作出时时变化。

当用户在UG主菜单条中选择了【Application】→【Drafting】菜单命令后，系统就进入了工程图功能模块，并出现工程图设计界面。

工程图设计界面与实体建模设计工作界面相比，在主菜单条上增加了如图6-1所示的Drawing下拉菜单项。

另外，主界面上还会增加Drawing Layout（工程图布局）、Drafting Annotation（工程图标注）、Drafting Preference（工程图参数）及Dimension（尺寸标注）三个工具栏，它们如图6-2所示。

应用这些菜单命令和工具栏图标可以快速建立和编辑二维工程图。

图6-1 Drawing下拉菜单图6-2 Drawing Layout、Drafting Annotation、Drafting Preference、Dimension工具栏6.2 工程图管理功能在UG环境中，任何一个三维模型，都可以通过不同的投影方法、不同的图样尺寸和不同的比例建立多样的二维工程图。

工程图管理功能包括了新建工程图（New）、打开工程图（Open）、删除工程图（Delete）和编辑工程图（Edit）这几个基本功能。

图6-1的Drawing下拉菜单中上部四个选项和Drawing Layout工具栏中前四个图标分别对应于这四种工程图的管理功能，下面分别进行介绍。
