实验二CA6140认识与拆装实验（2 学时）一、实验目的1、了解主轴箱、进给箱、溜板箱的内部结构，加深对实际车床的感性认识。
2、了解主轴箱、进给箱、溜板箱的传动路线和传动原理。
3、了解主轴箱、进给箱、溜板箱中各操纵机构的功能和操作方法。
4、了解各箱体内传动的相互关系。

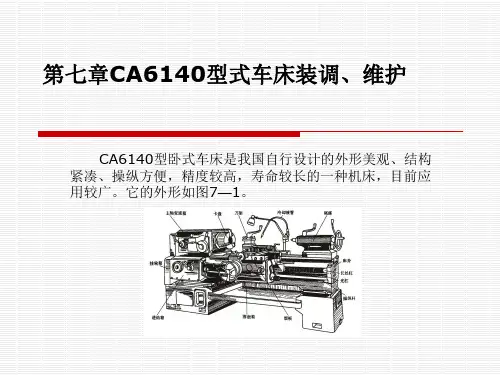

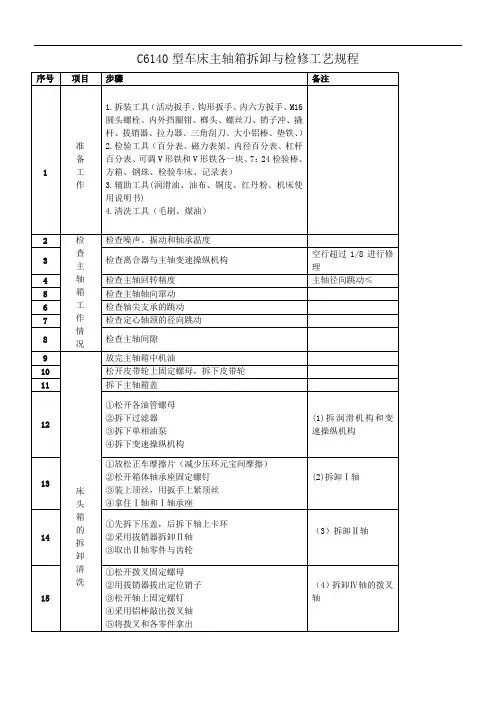

二、实验设备CA6140普通车床三、实验原理（一）主轴箱CA6140车床的主轴箱是一个比较复杂的部件。
工件的旋转运动和车刀的纵横向运动都是通过主轴箱传递。
了解车床的传动原理首先应从了解主轴箱的传动原理开始。
图2-1是主轴箱的传动系统图。
实验时可将实物与图纸进行对照，加深对主轴箱内部结构的了解。
1、卸荷式带轮主轴箱的动力是从主电机经过皮带轮和三角带传给轴Ⅰ并输进主轴箱，为防止轴Ⅰ在三角带的张力作用下产生弯曲变形，设计时将皮带轮先通过花键套、滚动轴承和法兰盘安装在箱体上。
从而使张力由床身承受，扭矩由花键套传给轴Ⅰ。
轴Ⅰ不再因皮带的张力而产生弯曲变形，故轴Ⅰ上的零件的工作条件得到改善。
2、双向多片式摩擦离合器如图2-2所示，双向多片式摩擦离合器安装在轴Ⅰ上。
摩擦离合器由内摩擦片2 、外摩擦片3 、止推片4 、压块7 及空套齿轮1和8组成。
左离合器传动主轴正转，正转主要用于切削，传递的力矩较大，所以片数较多（外摩擦片8片，内摩擦片9片）。
右离合器传动主轴反转，主要用于退刀，片数较少（外摩擦片4片，内摩擦片5片）。
内摩擦片2安装在轴Ⅰ的花键上，与轴Ⅰ一起旋转。
外摩擦片3的外圆上有四个相当于键的凸起装在齿轮1的缺口槽中，外片空套在轴Ⅰ上。
当杆9通过销5向左推动压块7时，内片2和外片3相互压紧，于是轴Ⅰ的运动便通过内外片之间的摩擦力传给齿轮1 ，使主轴正向转动。
同理，当压块7向右压时，可使右离合器的内外摩擦片压紧，使主轴反向转动。
当压块7处于中间位置时，左、右离合器都处于脱开状态，这时轴Ⅰ虽然转动，但离合器不传递运动，主轴处于停止状态。
图2-1 主轴传动系统图图2-2 双向摩擦离合器、制动器及其操作机构3、变速操纵机构主轴箱中共有7个滑动齿轮，其中五个用于改变主轴的转速，另有两个分别用于车削左右螺纹及正常螺距、扩大螺距的变换。
