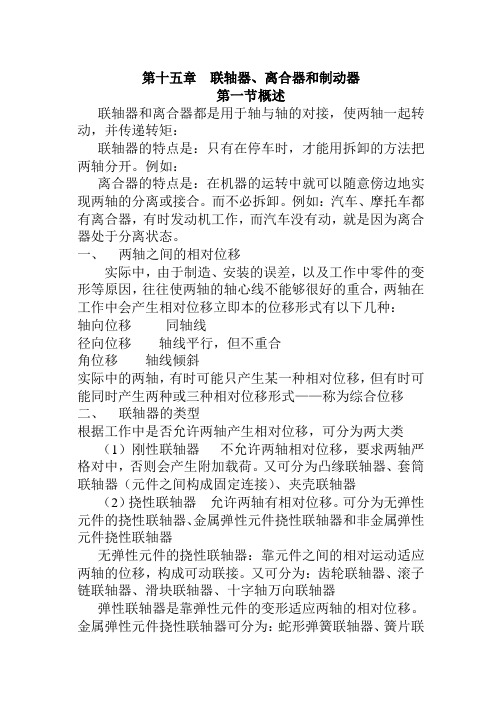

第十五章联轴器、离合器和制动器第一节概述联轴器和离合器都是用于轴与轴的对接，使两轴一起转动，并传递转矩：联轴器的特点是：只有在停车时，才能用拆卸的方法把两轴分开。
例如：离合器的特点是：在机器的运转中就可以随意傍边地实现两轴的分离或接合。
而不必拆卸。
例如：汽车、摩托车都有离合器，有时发动机工作，而汽车没有动，就是因为离合器处于分离状态。
一、两轴之间的相对位移实际中，由于制造、安装的误差，以及工作中零件的变形等原因，往往使两轴的轴心线不能够很好的重合，两轴在工作中会产生相对位移立即本的位移形式有以下几种：轴向位移同轴线径向位移轴线平行，但不重合角位移轴线倾斜实际中的两轴，有时可能只产生某一种相对位移，但有时可能同时产生两种或三种相对位移形式——称为综合位移二、联轴器的类型根据工作中是否允许两轴产生相对位移，可分为两大类（1）刚性联轴器不允许两轴相对位移，要求两轴严格对中，否则会产生附加载荷。
又可分为凸缘联轴器、套筒联轴器（元件之间构成固定连接）、夹壳联轴器（2）挠性联轴器允许两轴有相对位移。
可分为无弹性元件的挠性联轴器、金属弹性元件挠性联轴器和非金属弹性元件挠性联轴器无弹性元件的挠性联轴器：靠元件之间的相对运动适应两轴的位移，构成可动联接。
又可分为：齿轮联轴器、滚子链联轴器、滑块联轴器、十字轴万向联轴器弹性联轴器是靠弹性元件的变形适应两轴的相对位移。
金属弹性元件挠性联轴器可分为：蛇形弹簧联轴器、簧片联轴器。
非金属弹性元件挠性联轴器可分为：弹性套柱销联轴器、弹性柱销联轴器、弹性柱销齿式联轴器、梅花形弹性联轴器、轮胎式联轴器。
弹性联轴器具有缓和冲击，吸振的作用。
主要是为联轴器中有弹性元件，具有良好的弹性，可起缓冲、吸振作用。
联轴器的种类很多，我们本章主要介绍实际中常用的几种。
大家注意，部分联轴器已经标准化，有标准系列产品，对于我们来讲，主要是如何选用的问题。
首先选择类型当载荷稳定，转速稳定，同轴性好，无相对位移时，可选刚性联轴器，也可选用弹性联轴器；当载荷稳定，转速稳定，但有相对位移时，可选用无弹性元件的挠性联轴器，也可选用弹性联轴器；当载荷、转速变化时，应选弹性联轴器。
键对的轴向位移、径向位移、角位移或综合位移。
②万向联轴器1——主、从动轴的叉状接头；2——十字形连接件；3——轴销；4——中间轴，左右单万向联轴器。
=45°。
允许两轴线夹角αmax单万向联轴器：ω1恒定时，ω4变速，引起惯性力。
双万向联轴器：可使从动轴ω恒定。
条件——中间轴两叉头在同一平面内；两万向联轴器的夹角需相等。
应用：汽车、拖拉机、金属切削机床中。
组成：两个外表面带齿的套连）；两个内表面有（螺栓联工作时：转矩有齿轮传递。
14—4 非金属弹性元件挠性联轴器L sd1:10圆锥形孔圆柱形孔短圆柱形孔A12345A A§14—5 牙嵌离合器组成：左摩擦盘（联接主动轴）右摩擦盘（从动轴，可工作原理：依靠接触面上产生的摩擦力矩来传递特点：可平稳的接合、脱开；、多片式摩擦离合器外套筒内套筒内摩擦片主动轴从动轴特点：结构紧凑、轴向压力小，传递转矩大。
应用：机床变速箱、飞机、汽车及起重设备中。
自动离合器自动离合器是能根据机器运转参数（T,n ）的变化而自动完成接合和分离动作的离合器。
当传递的转矩达到一定值时，便能自动分离，具有防止摩擦式安全离合器二、离心式离合器套筒1与主动轴连，套筒2与从动轴连，外表面覆着石棉的闸块3，当转速大时，闸块3产生的离心力使闸块压向套筒2，产生摩擦力从而带动从动轴一起转。
相连，1内均有径向叶片，14—8 制动器。
第十一章联轴器和离合器联轴器和离合器是机械传动中的常用部件，常用于机床，汽车，起重机等各种工程机械行业。
联轴器用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件如图11-1所示。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
离合器是汽车动力系统的重要部件，它担负着将动力与发动机之间进行切断与连接的工作如图11-2所示。
1981年法国人制成摩擦片式离合器，摩擦离合器是应用得最广也是历史最久的一类离合器随着工业技术的发展，联轴器和离合器的类型越来越多，应了解各型号的结构特点以及应用场合并解决其选型等问题，以提高联轴器和离合器的工作能力，改善的联轴器和奔合器传动质量。
图11-1联轴器图11-2离合器本章知识要点(1) 了解联轴器的功用与分类特点。
(2)熟悉联轴器的选用方法，掌握联轴器选型计算步骤。
(3) 了解离合器的功用与分类，熟悉摩擦式片离合器的工作原理。
兴趣实践以汽车离合器为例，研究不同汽车上所选用的离合器类型有何不同，并对离合器的内部结构进行拆装，掌握其结构上的异同和特殊性，注意观察离合器制动的关键构件。
探索思考根据工作环境和传动力矩的不同，应该怎样选择合适类型的联轴器？预习准备本章讲学习联轴器和离合器的分类，工作原理、结构特点以及应用场合。
着重预习联轴器的选型步骤和选型计算方法，并且了解联轴器和离合器的异同点。
11.1联轴器11.1.1联轴器的功用和分类一般机械都是由原动机、传动机和工作机构组成，这三部分必须联接起来才能工作，而联轴器就是把它们联接起来的一种重要装置。
联轴器主要用于两轴之间的联接，它也可用于轴和其它零件（卷筒、齿轮、带轮等）之间的联接。
它的主要任务是传递扭矩。
若要使两轴分离，必须通过停车拆卸才能实现。
联轴器所要联接的轴之间，由于存在制造、安装误差，受载受热后的变形以及传动过程中会产生振动等因素，往往存在着轴向、径向或偏角等相对位置的偏移如图11-3所示。
