（二）挠性联轴器
1、 无弹性元件的挠性联轴器
这类联轴器因具有挠性，故可补偿两 轴间的相对位移，但因无弹性元件，故不 能缓冲减振。
常用的有以下几种：
（二）挠性联轴器 1）十字滑块联轴器
结构： 由两个在断面上有凹槽 的
半联轴器1，3和一个两面带 有凸牙的中间盘组成，因凸 牙可在凹槽中滑动，故可补 偿安装及运转时两轴间的相 对位移。
中间滑块的质量小，又具有弹性，故 可
允许较高的极限转速。 中间滑块在配制时，加入少量的石
墨或 二硫化钼，以便在使用时可以自行润滑。 结构简单，尺寸紧凑，适用于小功率， 高转速而无剧烈冲击处。
3）十字轴式万向联轴器
允许较大的角位移。
3）十字轴式万向联轴器 结构：
它由两个叉形接 头1，3，一个中间 联接件2和轴销4 （包括销套及铆 钉）、5所组成。 销轴4和5互相垂直 配置，并分别把两 个叉形接头与中间 件2联接起来。这 样，就构成了一个 可动的联接。允许 两轴间有较大的夹 角（夹角α最大可 达到5º～45º）。

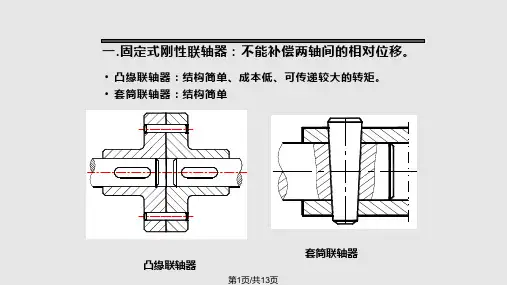

（1）普通的凸缘联轴器，通常是靠绞制孔用螺栓来 实现两轴对中；图14—2（a）p346
（2） 有对中榫 的凸缘联轴器：
靠一个半联轴器上的凸肩与另一个半联 轴器上的凹槽相配合而对中。
联接两个半联轴器的螺栓可以采用A级 或B级的普通螺栓，此时螺栓杆与孔壁存在间 隙,转矩靠半联轴器接合面摩擦力矩来传递。
也可以采用绞制孔用螺栓，此时螺栓杆 与螺钉孔为过渡配合，靠螺栓杆承受挤压和 剪切来传递转矩。
3：材料 可用铸铁或铸钢，重载是或圆周速度大于
30m/s时应用铸钢或锻钢.
4：特点 凸缘联轴器属于刚性联轴器，对所
联接 的两轴间的相对位移缺乏补偿能力，故对两 轴对中性的要求很高。当两轴有相对位移存 在时，就会在机件内引起附加载荷，使工作 情况恶化。但结构简单，成本低，可传递较 大转矩，故当转速低，无冲击，轴的刚性 大，对中性较好时亦常采用。
