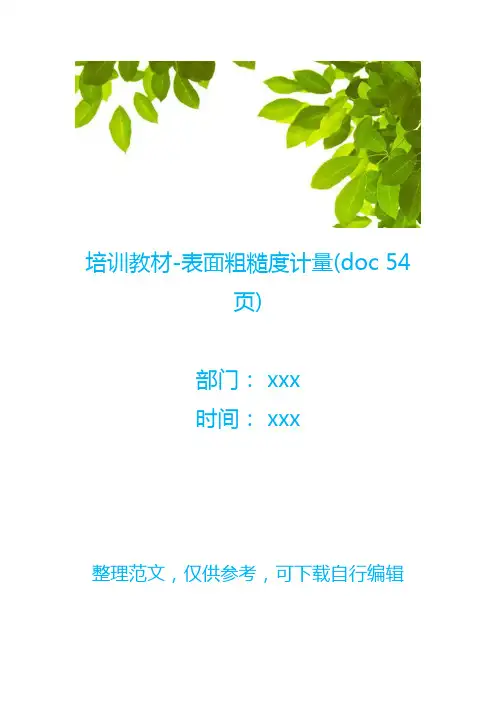

培训教材-表面粗糙度计量(doc 54页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑第一章表面粗糙度的基本概念表面粗糙度所描述的是一种形状其复杂的三维空间曲面，它对机械和仪器的性能有重要的作用，特别是对高速、高压和重载荷条件下工作的机器和高精度运动的部件作用更大。
对机械零件必须进行粗糙度测量。
第一节零件表面的几何形状误差人们通常把表面几何形状的偏差分解成为粗糙度(微观的)、波纹度(中间的)和形状误差(宏观的)，分别进行评定与控制。
图1-1-1为某一截面轮廓上几类几何状偏差及其又叠加在一起的示例。
如图1-1-1所示，若单纯从几何形状去分析，其曲折不平的高度有时没有很大差别，主要区别在于不平度的间距不一样。
各种大小不同的制作以及加工方法的差异，使三类几何形状偏差的间距值的变化范围很宽，例如有的大型零件的表面波纹度和粗糙度的间距可能比小零件本身的长度还要大，因此难以提出确切的、统一的分界值。
所以要把综合为一体的表面几图1-1-1 各类几何形状何形状偏差分成三类，是由于它们各自形成的原因以及对零件使用偏差的示意图功能的影响都各有特点，因此从这个意义上把三者区别开来才具有实际作用，但这不能定量地用一个(间距)数值简单地将其分类。
一、微观形状误差(表面粗糙度)表面粗糙度是由加工方法固有的内在作用所产生，是制件加工过程中由实际加工介质切削刀、磨料、喷等在完工表面上留下的微观不平度。
例如，切削过程中的残留面积、切屑分裂时材料的性变形、刀具对制作表面的磨擦造成的灼伤和刀瘤等因素，在加工后表面上形成各种形式不平的微细加工痕迹。
采用不同的工艺方法和条件便构成特定的表面微观几何结构。
表面粗糙度以往曾称作表面光洁度，但这个名称有时容易和表面光泽反射能力等其他表面特性相混淆，因而目前国内外已普遍采用表面粗糙度这一名称。
)。
二、中间形状误差(表面波纹度)一般称为表面度，简称波度。
它具有较明显的周期性的波距(见图4-1-1c中的B)和波高，只是在高速切削(主要是磨削)条件下才有时呈现，是由加工系统(机床一工件一刀具)中的振动所造成的，常见于滚动轴承的套圈等零件。
