粗糙度仪用户使用手册介绍粗糙度仪用户使用手册的目的和重要性，以及该手册提供的基本信息和指导。
粗糙度仪是一种用于测量表面粗糙度的仪器。
它通过评估表面上的不规则性来确定材料的粗糙程度。
以下是对粗糙度仪的定义、功能和常见应用领域的解释：定义粗糙度仪是一种用于测量表面粗糙度的设备，能够提供有关表面质量和均匀程度的详细信息。
它通常使用一种称为平均粗糙度指数（Ra）的度量标准来表示表面的平均粗糙度。
功能粗糙度仪的主要功能是测量材料表面的粗糙度，并提供定量和定性数据以描述这种粗糙度。
它通过运用传感器和针尖来检测表面上的微小差异，并根据测量结果生成相应的数据报告。
常见应用领域粗糙度仪在许多不同的领域中都有广泛的应用。
以下是一些常见的应用领域：制造业：粗糙度仪可以用于衡量加工过程中的表面质量，并确保产品符合规范要求。
质量控制：粗糙度仪可以用于检测产品表面的不良情况，从而确保产品质量稳定。
环境科学：粗糙度仪可以用于研究土壤、岩石和其他自然表面的粗糙度，以了解地表和环境的特征。
建筑工程：粗糙度仪可以用于评估建筑表面的质量，例如墙壁、地板和铺设材料。
以上是对粗糙度仪的基本介绍和常见应用的解释。
使用粗糙度仪之前，请确保在用户使用手册中找到相应的操作说明和安全注意事项。
在使用粗糙度仪之前，需要进行以下准备工作：电源连接：确保粗糙度仪已正确连接到电源。
使用适配器将粗糙度仪插入电源插座，并确保电源线没有受损或过度拉伸。
设备校准：在开始使用粗糙度仪之前，必须对设备进行校准。
校准过程将确保粗糙度仪能够准确测量样品的粗糙度。
请参考粗糙度仪的用户手册，按照其中的说明进行校准。
样品准备：在开始测量之前，确保样品已被适当准备好。
清洁样品表面，清除表面上的杂质或污渍。
确保样品处于稳定的位置，并避免外界干扰，以确保测量结果的准确性。
完成以上准备工作后，你就可以开始使用粗糙度仪进行测量了。
请遵循粗糙度仪的使用说明，以获得准确的测量结果。
本手册提供使用粗糙度仪的具体步骤和注意事项，包括仪器的使用方法、参数设置、数据读取和解读等。
TR110袖珍式表面粗糙度仪使用说明书时代集团公司北京时代之峰科技有限公司目录1.概述 (2)2.工作原理 (2)3.基本配置 (2)4.主机各部分名称详图 (3)5.测量操作 (4)5.1测量前的准备 (4)5.2开机、关机和背光 (4)5.3选择参数 (5)5.4测量 (6)5.5示值校准 (7)5.6米制/英制转换 (8)5.7自动关机 (9)5.8低电压报警 (9)5.9充电 (9)5.10复位 (9)6.日常维护与保养 (9)6.1保养 (9)6.2维修 (10)7.技术参数及功能特点 (10)7.1主要技术参数 (10)7.2主要功能 (11)7.3使用环境 (11)8.参数定义 (12)9.取样长度选择推荐表 (13)1.概述时代TR110袖珍式表面粗糙度仪是我公司2003年推出的新一代袖珍式表面粗糙度仪。
它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。
TR110主要在以下几方面进行了改进：w TR110的外形符合当今设计新趋势，较上一代产品更具亲和力，操作更合理，具有舒适感。
w采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间短，电池寿命长。
w改进了电路的工作性能，降低了工作电压，功耗和电路噪声相应降低。
w改进了传感器的驱动机构、材料及加工工艺，装配更精确，测量更稳定。
w新设计的液晶显示界面增加了一些必要的提示信息，如：测量提示、低电压提示、等。
w增加了传感器测头保护门，有效的保护了传感器测头，保证了测量的精度。
w增加了背光，方便用户在光线较暗处使用。
w体积更小，重量更轻。
2 工作原理当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时，其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移，再通过传感器将位移变化量转换成电量的变化，将该电信号进行放大、滤波，送A/D转换为数字信号，经CPU处理，计算出Ra、Rz值并显示。
概述SR200表面粗糙度测量仪是适合于生产环境和移动测量需要的一种手持式仪器，它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。
本仪器可连接打印机和电脑。
测量原理本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片对采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上给出，也可在打印机上输出，还可以与PC机进行通讯。
主要特点● 15个测量参数：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS)、RSk、R3z、Rmax、Rpc、Rmr；● 采用红宝石高精度电感传感器,永不磨损；● 具有RC、PC-RC、GAUSS、D-P四种滤波方式；● 兼容ISO、DIN、ANSI、JIS四种标准；● 可存储15次测量结果；● 128×64点阵液晶，可显示全部参数、轮廓图形和中英文菜单；● 采用DSP芯片进行控制和数据处理● 内置锂离子充电电池及充电保护电路；● 机电一体化设计，体积更小；● 连接打印机，可打印全部参数及轮廓图形；● 内置标准RS232接口，可直接（或转换为USB接口）与PC机通讯；● 具有自动关机及各种操作提示信息；● 可选配测量平台附件。
技术参数可选配件测量平台、小孔传感器、曲面传感器、沟槽传感器、深槽传感器、延长杆、侧向转接杆、PC机通讯软件1、测量平台（可调角度）仪器升降高度：270mm；仪器可调角度：粗调：360°；微调：±8°。
时代仪器 中国名牌北京时代之峰科技有限公司w w w.s h i d a i y i q i.c o m.c n一、时代里氏硬度计系列时代TH160里氏硬度计 (1)时代TH140里氏硬度计 (2)时代HLN-11A/C里氏硬度计 (3)时代TH120里氏硬度计 (4)时代TH130/132/134一体化里氏硬度计 (5)时代TH150/152/154一体化里氏硬度计 (6)时代TH170/TH1100一体化里氏硬度计 (7)时代HS141轧辊专用硬度计 (8)里氏硬度计测量范围 (9)里氏硬度计冲击装置技术参数一览表 (10)里氏硬度计异型支承环 (11)二、时代邵式硬度计系列时代TH200/210邵氏硬度计 (12)三、时代洛氏硬度计系列时代TH300/301/310/320洛氏硬度计 (13)时代TH500/TH520(加高)洛氏硬度计 (17)时代TH550洛氏硬度计 (18)时代TH600布氏硬度计 (19)时代THI 100布氏测量系统 (20)四、时代维氏硬度计时代TH700维氏硬度计 (21)五、时代粗糙度仪系列时代TR100/101/110袖珍式表面粗糙度仪 (22)时代TR200便携式粗糙度仪 (23)时代TR210便携式粗糙度仪 (24)时代TR220便携式粗糙度仪 (25)时代TR240便携式粗糙度仪 (26)时代TR300粗糙度形状测量仪 (27)时代测量平台 (28)时代粗糙度仪可选探头.............................................29六、时代超声波测厚仪系列时代TT100/100a/110/120/130/140超声波测厚仪 (30)时代TT300/300A/310/320/340超声波测厚仪 (31)时代TT700超声波测厚仪 (32)时代TT900超声波测厚仪 (33)时代TT500 A扫描超声波测厚仪 (34)时代超声波测厚仪可选探头及其参数表 (35)七、时代覆层测厚仪系列时代TT210/212/213覆层测厚仪 (36)时代TT220/230覆层测厚仪 (37)时代TT240覆层测厚仪 (38)时代TT260覆层测厚仪 (39)时代覆层测厚仪可选测头技术参数及其选用参考表 (40)八、时代测振仪系列时代TV100/110便携式测振仪 (41)时代TV200/220/260笔式测振仪 (42)时代TV300便携式测振仪 (43)九、时代测温仪系列时代便携式TI 120EL/130/200/210/300红外测温仪 (44)十、时代超声波探伤仪系列时代TUD210超声波探伤仪 (45)时代TUD220超声波探伤仪 (46)时代TUD300超声波探伤仪 (47)时代TUD310数字超声波探伤仪 (48)时代TUD320数字超声波探伤仪 (49)时代TUD360数字超声波探伤仪 (50)十一、时代TA230微型打印机 (51)目录时代仪器 中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏（HRC/HRB/HRA）、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量● 可选配7种不同冲击装置并自动识别● 随机现场打印数据和统计直方图● 可通过菜单选择材质，无需设置即可自动识别冲击方向● 限值预设、超差报警● 显示屏直接显示直方图，可接PC机实现测量数据的归档管理与分析● 可存储240-1000组测量值● 全中文菜单、背光显示，方便操作时代TH160里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意上下限设置范围（170～960）HLD工作电压 3.7V充电电源6V/500mA充电时间 2.5～4小时工作温度0-40℃通讯接口标准RS232外形尺寸230×90×46.5（mm）重 量约420g（主机）标准配置主机(含热敏打印机)、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件7种不同冲击装置(见第10页表3)、各种异型支承环(见第11页表4)、TH160 数据处理软件010-******** 010-********时代仪器中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏(HRC/HRB/HRA)、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量● 可选配7种不同冲击装置并自动识别● 随机现场打印数据，可通过菜单选择材质并设置冲击方向● 限值预设、超差报警● 可接PC机实现测量数据的归档管理与分析，可存储48-350组测量值时代TH140里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意充电电源12V/DC 600mA充电时间2小时（有过充保护）工作温度0-40℃通讯接口标准RS232外形尺寸270×86×47（mm）重 量530g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、 小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（第11页表4）、 TH140数据处理软件010-******** 010-********时代仪器 中国名牌功能特点：● 里氏原理、便携测量● 里氏(HL)、布氏(HB)、洛氏(HRC/HRB)、维氏(HV)、肖氏(HS)等6种硬度值实现一次测量、直接转换● 可选配7种不同冲击装置并自动识别● 随机现场打印数据●可通过菜单选择材质并设置冲击方向时代HLN-11A/C 里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意工作电压 4.7V~6V 充电电源 9V/ 75mA 充电时间8小时工作温度 0-40℃外形尺寸270×86×47（mm）重 量675g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（见第11页表4）010-******** 010-********时代仪器中国名牌功能特点：● 点阵液晶，全中文显示，信息丰富● 菜单式操作，操作简单方便● 一台主机可配备7种不同冲击装置使用，更换时不需校准，自动识别● 可存储48～350组（冲击次数32～1）测量值● 可设置上、下限，超出范围自动报警● 在所有显示界面均可按【帮助】键得到操作提示● 有背光显示，方便暗环境使用● 具有示值软校准功能● 可打印任意份测试结果● 带有RS232接口，多种通讯方式，满足不同用户的个性需求● 可自行更换充电电池时代TH120里氏硬度计技术参数：测量范围(170～960)HLD (17.9-69.5)HRC硬 度 制里氏、肖氏、布氏、洛氏A、洛氏B、洛氏C、维氏测量方向360°示值重复性6HLD(HLD=760时)示值误差±6HLD(HLD=760时)打印纸宽44.5±0.5mm 打印纸卷直径40mm充电时间2～3.5小时充电电源12V/600mmA使用温度0℃～40℃相对湿度≤90％外形尺寸234×88×46mm 重 量0.6kg010-******** 010-********时代仪器 中国名牌功能特点：● 可将HL值转换成布洛维或肖氏硬度值● 直接测量大型或重型的试件● 可测已安装的机械或永久性组装的部件● 金属材料仓库的材料区分● 可测大型工件的狭小空间等● 体积小、重量轻、易于操作● TH130配D型冲击装置● TH132配C型冲击装置，更适合薄、轻以及带表面硬化 层等零部件的测量●TH134配DL型冲击装置，更适合测量深槽槽底或型面（如齿面）零部件的测量时代TH130/132/134系列里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意球 头碳化钨充电电源9V/75mA 工作时间持续使用8小时工作温度0~40℃外形尺寸155×24×55（mm）重 量180g标准配置主机（含冲击装置）、标准里氏硬度块、充电器、小支承环、尼龙刷可选附件TA230打印机、异型支承环（见第11页表4）010-******** 010-********时代仪器中国名牌功能特点：● 英文操作界面，背光显示● 可实现六种硬度(HL、HRB、HRC、HB、HV、HS)之间的转换● 可存储最大256个数据● 可与打印机连接● 欠压指示● 具有自动关机功能● TH150配有D型冲击装置● TH152配有C型冲击装置，更适合薄、轻及带表面硬化层等的零部件的测量● TH154配有DL型冲击装置，更适合测量深槽槽底或型面(如齿面)等零部件的测量时代TH150/152/154系列里氏硬度计技术参数：测量范围见第9页表1示值误差和示值重复性见第9页表2测量方向任意球 头碳化钨工作电压3V电 源CR 1/2 AA（1节）工作温度0~40℃外形尺寸213×60×39(mm)重 量约155g（不包括电池）标准配置主机（含冲击装置）、标准里氏硬度块、小支承环、尼龙刷可选附件TA230打印机、异型支承环（见第11页表4）010-******** 010-********时代仪器 中国名牌功能特点：● 可实现六种硬度（HL、HRC、HRB、HRA、HB、HV、HS）之间的相互转换● 带有电压显示和欠压提示，有欠压自动关机功能● 具有示值软校准功能TH170● 全中文菜单式操作、背光显示● 可预先设置硬度值上、下限，超出范围自动报警● 可存储270个平均值，分为9个文件，方便存取● 根据用户的要求，可配备微机软件，功能更加强大，满足质量保证活动和管理的更高要求TH1100● 中/英显示● 存储1组值（当前测试值）● 可预设平均值次数● 造型小巧、操作简便● 可充电锂电池● 适合工件大范围内多处测量部位的快速检验TH170TH1100时代TH170/TH1100里氏硬度计技术参数：TH170TH1100测量范围见第9页表1示值误差和示值重复性见第9页表2冲击装置D 测量方向任 意上下限设置范围（170-960）HLD 无电 源AAA尺寸(7#)1.5V干电池2节充电锂电池工作温度0~40℃通讯接口标准USB2.0无外型尺寸155×55×25（mm）145×35×30（mm）重 量约166g130g标准配置主机（含冲击装置）、干电池2节、标准里氏硬度块、尼龙刷主机（含冲击装置）、充电器、标准里氏硬度块、尼龙刷可选附件异型支承环（见第11页表4）型 号性 能010-******** 010-********时代仪器中国名牌功能特点：● 专业测量轧辊的肖氏硬度值● 里氏(HL )、布氏(HB )、洛氏(HRC/HRB/HRA )、维氏(HV )、 肖氏(HS )等6种硬度值实现一次测量● 可配置7种不同冲击装置并自动识别● 随机现场打印数据● 限值预设、超差报警● 可接PC 机进行测量数据的分析管理● 可存储48-350组测量值● 全中文菜单、背光显示，方便操作时代HS141轧辊专用型硬度计技术参数：测量范围（30～110）HSD 示值误差和示值重复性见第9页表2测量方向任意充电电源12V/DC 600mA 充电时间2小时（有过充保护）工作温度 0～40℃通讯接口标准RS232外型尺寸270×86×47（mm）重 量530g(含主机和打印机)标准配置主机、打印机、D型冲击装置、标准里氏硬度块、充电器、 小支承环、尼龙刷可选附件7种不同冲击装置（见第10页表3）、各种异型支承环（见第11页表4）010-******** 010-********时代仪器 中国名牌里氏硬度计测量范围里氏硬度计测量范围（表1）示值误差和示值重复性（表2）序号冲击装置类型标准里氏硬度块硬度值示值误差示值重复性1D 760±30HLD 530±40HLD ±6HLD ±10HLD 6HLD 10HLD 2DC 760±30HLDC 530±40HLDC ±6HLDC ±10HLDC 6HLDC 10HLDC 3DL 878±30HLDL 736±40HLDL ±12HLDL 12HLDL 4D+15766±30HLD+15544±40HLD+15±12HLD+1512HLD+155G 590±40HLG 500 ±40HLG ±12HLG 12HLG 6E 725±30HLE 508±40HLE ±12HLE 12HLE 7C822±30HLC 590±40HLC±12HLC12HLC材料硬度制冲击装置D/DC D+15C GE DL Steel and cast steel 钢和铸钢HRC 17.9～68.519.3～67.920.0～69.522.4～70.720.6～68.2HRB59.6～99.647.7～99.937.0～99.9HRA 59.1～85.861.7～88.0HB 127～65180～63880～68390～64683～66381～646HV 83～97680～93780～99684～104280～950HS32.2～99.533.3～99.331.8～102.135.8～102.630.6～96.8Steel 锻钢HB 143～650CWT ,ST 合金工具钢HRC 20.4～67.119.8～68.220.7～68.222.6～70.2HV 80～89880～935100～94182～1009Stainless steel不锈钢HRB 46.5～101.7HB 85～655HV85～802GC,IRON 灰铸铁HRC HB 93～33492～326HV NC,IRON 球墨铸铁HRC HB 131～387127～364HV C,ALUM 铸铝合金HB 19～16423～21032～168HRB 23.8～84.622.7～85.023.8～85.5BRASS 铜锌合金HB 40～173HRB 13.5～95.3BRONZE 铜锡（铝）合金HB 60～290COPPER纯铜HB45～315010-******** 010-********时代仪器中国名牌里氏硬度计冲击装置冲击装置技术参数一览表（表3）D DC DL C D+15GE 冲击装置类型D/DC/DL D+15C G E 冲击能量11mJ 11mJ 2.7mJ 90mJ 11mJ 冲击体质量 5.5g/5.5g/7.2g 7.8g 3.0g 20g 5.5g 球头硬度1600HV 1600HV 1600HV 1600HV 5000HV 球头直径3mm 3mm 3mm 5mm 3mm 球头材料碳化钨碳化钨碳化钨碳化钨金刚石冲击装置直径20/20/6mm 20mm 20mm 30mm 20mm 冲击装置长度147/86/202mm 162mm 141mm 255mm 155mm 冲击装置质量75/50/60g 80g 75g 250g 80g 冲击最大硬度940/940/950HV940HV 1000HV 650HV 1200HV 试件表面平均粗糙度(Ra) 1.6μm1.6μm0.4μm6.3μm1.6μm试件最小重量可直接测量>5kg >5kg >1.5kg >15kg >5kg 需稳定支承2~5kg 2~5kg 0.5~1.5kg 5~15kg 2~5kg 需密实耦合0.05~2kg0.05~2kg0.02~0.5kg0.5~5kg0.05~2kg试件最小厚度密实耦合5mm 5mm 1mm 10mm 5mm 硬化层最小厚度0.8mm0.8mm0.2mm1.2mm0.8mm球头压痕尺寸硬度300HV时压痕直径0.54mm 0.54mm 0.38mm 1.03mm 0.54mm 压痕深度24μm 24μm 12μm 53μm 24μm 硬度600HV时压痕直径0.54mm 0.54mm 0.32mm 0.90mm 0.54mm 压痕深度17μm 17μm 8μm 41μm 17μm 硬度800HV时压痕直径0.35mm 0.35mm 0.35mm -0.35mm 压痕深度10μm10μm 7μm -10μm 冲击装置适用范围D型测量通用件；DC型测量内孔或狭小空间内部表面；DL型测量细长窄槽底D+15型测量沟槽或凹入的表面C型测量小的或轻薄的试件及表面硬化层G型测量大的或厚重的试件及表面较粗糙的铸锻件E型适合测量硬度极高的试件010-******** 010-********时代仪器 中国名牌功能特点：当被测表面曲率半径小于30m m （D、DC、D+15、C、E型冲击装置）或小于50mm（G型冲击装置）的试样在测试时，应使用小支承环或异型支承环。
1 目的规范粗糙度仪的操作和保护，确保测量数据的有效性、准确性。
2 适用范围适用于 XX 部门 XX 科利用的 TR210 手持式粗糙仪的操作利用和管理保护，该 产品由北京时期之峰科技有限公司生产。
3 仪器主要部件说明该套仪器所有设备及常常利用设备别离如下左图、右图所示：①③② ①所有设备，上图从左至右依次为： ①：包装箱及仪器、配件等； ②：旋转手柄； ③：TA 测量平台；②③④⑤常用设备，除 TA 测量平台以外：①：TR210 主机；②：可调支架；③：TS100 标准传感器；④：Ra 值标准样板；⑤：旋转手柄控制面板：实现对仪器的设定、输入等控制功能：启动键 参数选择键 取样长度设置键 键滤波器选择键·上转动打印机键 下转动键数据保留键 数据读取键启动键 电源键 公英制选择键 量程设置键·背景光键仪器面板液晶显示屏：显示当前工作状态及测量结果：电压触针位置光标 测量参数选择 滤波器选择 示值校准 打印参数 低+RC PC-RC GAUSS D-P CAL公制单位8 8 8 8 Ra Rz0Rq Rt..μm 英制单位. μin数值显示-取样长度设置光标±20μ ±40μ ±80μ 0.250.82.5量程设置光标量程选择范围取样长度选择范围4 工作原理简介测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动 机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表 面的粗糙度，现在工件被测表面的粗糙度引发触针产生位移，该位移使传感器电 感线圈的电感量发生转变，从而在相敏整流器的输出端产生与被测表面粗糙度成 比例的模拟信号，该信号通过放大及电平转换以后进入数据收集系统，DSP 芯片 将收集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，能够存 储，也能够在打印机上输出。
5 操作步骤序号说明图示01 1、检查仪器，确认配件齐全、完整； 2、检查确认仪器处于检定有效期内；序号说明02 将旋转手柄安装在 TA 测量平台上；图示1、确认 TR210 主机背后的电池开关处于 ON 的打开位置； 03 2、用起子把可调支架装在 TR210 主机上； 3、把传感器正确连接在 TR210 主机上； 4、把 TR210 主机利用可调支架固定在 TA 测量平台上至此，配件组装过程完成。
xx制造有限公司批 准审 核编 制 TR200 粗 糙 度 仪 操 作 作 业 指 导 书
第一步、开机。
观察仪器参数设置是否合适。
第二步、开机检查台面是否清洁，平台槽有第三步、产品放置在平台V型槽上,保持水平第四步、缓慢、逆时针摇动手轮，让仪器缓LTH：25*5mm STD:ISO无碰伤、油污等、并擦净待测产品表面。
产品拿放过程中不得碰到仪器的传感器。
慢下降。
RAN:±40um FIL：RC-PC
第五步、调至水平页面。
当指针指向正中第六步、页面显示Ra显示后，记录显示值。
第七步、顺时针摇动手轮，使仪器上升第八步、测量结束，清洁工作台。
心时，按下确认键。
（ ）特别注意：摇动手炳必须确认方向后再摇。
在按测试键（ ）
注意事项：
1、 放产品是特别小心，注意不要碰到导头和触针，因为这是整台仪器的关键零件，触针碰撞后会导致测量不准确。
2、不测量产品时，将测量平台的滑架调得稍高一点，以保证有足够的空间摆放产品。
3、测量产品时，缓慢摇动手轮，向下降，直到接触工件，这个过程要小心操作，尤其在触针即将接触工件时。
4、将传感器的触针对准曲面的最高点（或最低点）。
5、被测量产品的粗糙度纹路与触针保持垂直，才能保证测量数值准确。

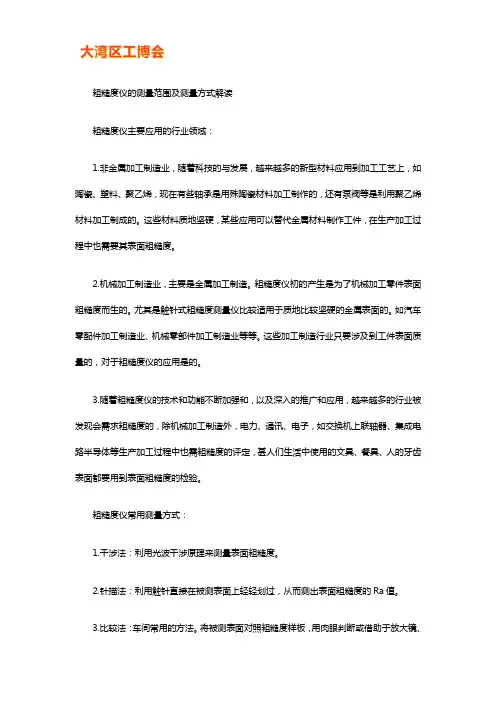

粗糙度仪的测量范围及测量方式解读粗糙度仪主要应用的行业领域：1.非金属加工制造业，随着科技的与发展，越来越多的新型材料应用到加工工艺上，如陶瓷、塑料、聚乙烯，现在有些轴承是用殊陶瓷材料加工制作的，还有泵阀等是利用聚乙烯材料加工制成的。
这些材料质地坚硬，某些应用可以替代金属材料制作工件，在生产加工过程中也需要其表面粗糙度。
2.机械加工制造业，主要是金属加工制造。
粗糙度仪初的产生是为了机械加工零件表面粗糙度而生的。
尤其是触针式粗糙度测量仪比较适用于质地比较坚硬的金属表面的。
如汽车零配件加工制造业、机械零部件加工制造业等等。
这些加工制造行业只要涉及到工件表面质量的，对于粗糙度仪的应用是的。
3.随着粗糙度仪的技术和功能不断加强和，以及深入的推广和应用，越来越多的行业被发现会需求粗糙度的，除机械加工制造外，电力、通讯、电子，如交换机上联轴器、集成电路半导体等生产加工过程中也需粗糙度的评定，甚人们生活中使用的文具、餐具、人的牙齿表面都要用到表面粗糙度的检验。
粗糙度仪常用测量方式：1.干涉法：利用光波干涉原理来测量表面粗糙度。
2.针描法：利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的Ra值。
3.比较法：车间常用的方法。
将被测表面对照粗糙度样板，用肉眼判断或借助于放大镜、比较显微镜比较；也可用手摸，指甲划动的感觉来判断被加工表面的粗糙度。
此法般用于粗糙度参数较大的近似评定。
4.光切法：利用"光切原理"来测量表面粗糙度。
扩展资料：粗糙度仪的定义：粗糙度仪又叫表面粗糙度仪、表面光洁度仪、表面粗糙度检测仪、粗糙度测量仪、粗糙度计、粗糙度测试仪等多种名称。
它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。
外形设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势。
粗糙度仪操作规程粗糙度仪是一种用来测量材料表面粗糙度的仪器。
它能够提供关于表面纹理、形状和粗糙度的定量信息。
为了正确操作粗糙度仪，并获得准确的测量结果，下面是一些操作规程。
1. 准备工作：a. 检查仪器是否完好无损，如有损坏或问题，请及时维修或更换。
b. 确保仪器已校准，并且校准结果可靠。
c. 清洁仪器表面，并检查测量腔是否干净。
d. 确保仪器的电源接地是良好的。
e. 检查仪器的测量范围和分辨率是否符合所需的测量要求。
2. 样品准备：a. 将待测样品的表面进行清洁，并确保表面没有杂质或污垢。
b. 如果需要，根据仪器的要求进行样品的处理，例如去除尖峰或突起。
c. 根据样品的类型和形状，选择适当的夹具或固定装置。
3. 开始测量：a. 将样品放置在粗糙度仪的测量腔内，并通过调整夹具或固定装置来确保样品的稳定性。
b. 启动粗糙度仪，并设置所需的测量参数，如测量范围、分辨率和测量时间等。
c. 等待仪器完成预热，并稳定在所选的测量温度。
4. 进行测量：a. 按下启动按钮，开始测量过程。
b. 仪器会自动移动探头或样品，进行测量。
在测量过程中，保持样品的稳定性，避免任何干扰。
c. 等待测量过程结束，并确保仪器已停止移动。
不要在测量过程中干扰或移动样品。
d. 检查测量结果，并确保其准确性和一致性。
5. 数据处理：a. 将测量结果导出到计算机或其他数据处理设备中，以便进一步分析和处理。
b. 如果需要，使用适当的软件对数据进行滤波、平滑或统计分析等操作，以获得更准确和可靠的结果。
c. 记录测量结果和相关的操作参数，并进行必要的报告和存档。
6. 清洁和维护：a. 测量完成后，将样品从测量腔中取出，并清洁仪器表面和测量腔。
确保没有残留物或污垢。
b. 检查仪器的工作状态和部件的磨损程度，并及时维修或更换。
c. 定期对仪器进行校准和保养，以确保其性能和准确度。
以上是粗糙度仪的操作规程，希望能对您有帮助。
请根据具体的仪器和测量要求，进行适当的操作和调整。
时代TR100袖珍式表面粗糙度测量仪使用说明书目次1 概述 (2)2 工作原理与结构特征 (2)3 主要性能指标 (3)4 使用与操作 (4)5 保养与维修 (7)附录：推荐选择的取样长度 (8)1 概述时代TR100袖珍式表面粗糙度仪是我公司推出的新一代袖珍式表面粗糙度仪。
具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，可以广泛应用于各种金属与非金属的加工表面的检测，该仪器是传感器主机一体化的袖珍式仪器，具有手持式特点，更适宜在生产现场使用。
2 工作原理与结构特征2.1 工作原理当传感器在驱动器的驱动下沿被测表面作匀速直线运动时，其垂直于工作表面的触针，随工作表面的微观起伏作上下运动，触针的运动被转换为电信号，将该信号进行放大，滤波，经A/D转换为数字信号，再经CPU处理，计算出Ra、Rz值并显示。
2.2 结构特征2.2.1 基本配置：外型见图1主机一台充电器一个(标准样板) (主机) (充电器)（图1）2.2.2 主机结构：（见图2）………… 启动按钮…………液晶屏幕 ………… 选择键1…………选择键2 ………… 电源开关…………充电插口 ❼ ………… 测试区域 ❽ …………测头保护盖（图2）3 主要性能指标3.1主要技术参数测量参数： Ra 、Rz扫描长度（mm ）： 6取样长度（mm ）： 0.25、0.80、2.5评定长度（mm ）： 1.25、4.0、5.0测量范围（µm ）：Ra ： 0.05 ~ 10.0Rz ： 0.1 ~ 50示值误差： ±15%示值变动性： ＜12%传感器触针针尖圆弧半径及角度：针尖圆弧半径： 10.0±2.5 µm角 度：90−°+°105 传感器触针静测力及其变化率：触针静测力：≤0.016N 测力变化率： ≤800N/m传感器导头压力： ≤0.5N电池： 3.6V ×2镉镍电池充电器： DC 9V , 充电时间10~15小时外形尺寸： 125 mm ×73 mm ×26 mm重量： 200g3.2 主要功能可选择测量参数Ra 、Rz ；可选择取样长度；具有校准功能；自动检测电池电压并报警；充电功能, 可边充电边工作。
时代TR200手持式粗糙度仪使用说明书概述1 概述TR200 手持式粗糙度仪是时代集团公司开发的又一个新产品，该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数和轮廓图形。
特点：多参数测量：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp； 高精度电感传感器；RC、PC-RC、GAUSS、D-P 四种滤波方式；兼容ISO、DIN、ANSI、JIS 四种标准；128×64 点阵液晶，可显示全部参数及图形；采用DSP 芯片进行控制和数据处理，速度快，功耗低；内置锂离子充电电池及充电控制电路，容量高、无记忆效应，连续工作时间大于20 小时；机电一体化设计，体积小，重量轻，使用方便；连接时代TA220s 打印机，可打印全部参数及轮廓图形；内置标准RS232 接口，可与PC 机通讯；具有自动关机、记忆及各种提示说明信息；可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。
1.1 测量原理测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC 机进行通讯。
1.2 标准配置表1-1 标准配置清单名称数量标准传感器1 支主机1 台标准样板1 块电源适配器1 台RS232 通讯电缆1 根传感器护套1 件支架1 件第1 页共26 页概述1.3 仪器各部分名称图1-1-1 传感器传感器菜单键回车键电源键滚动键退出键显示键启动键显示器标准样板导头触针保护套管主体插座图1-1-2 仪器正面RS232接口电源插座附件安装孔图1-1-3 仪器侧面图1-1 仪器各部分名称第2 页共26 页概述1.4 基本连接方法1.4.1 传感器装卸安装时，用手拿住传感器的主体部分，按图1-2 所示将传感器插入仪器底部的传感器连接套中，然后，轻推到底。
粗糙度仪设置参数-概述说明以及解释1.引言1.1 概述概述：粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于工业生产和科学研究领域。
粗糙度参数的设置对于测试结果的准确性和可靠性具有重要影响。
本文旨在介绍粗糙度仪的设置参数，并探讨有效设置参数对测试结果的影响，以及展望未来粗糙度测试的发展方向。
通过深入了解和掌握粗糙度仪设置参数的重要性，可以更好地进行表面粗糙度的测试和分析，为工业生产和科学研究提供更加精准和可靠的数据支持。
文章结构部分的内容应该包括对整篇文章的篇章安排和内容布局做出简要介绍。
在这篇长文中，文章结构部分可以介绍整篇文章的主要内容和组织方式，为读者提供一个整体的概览。
1.2 文章结构:本文共分为引言、正文和结论三大部分。
引言部分主要包括对本文所要探讨的主题进行概述，介绍粗糙度仪设置参数的重要性和意义，以及阐述本文的写作背景和动机。
正文部分将分为三个小节。
首先是粗糙度仪简介，介绍该仪器的基本概念和用途；其次是粗糙度仪设置参数，重点讨论不同参数的含义和设置方法；最后是参数调整方法，对如何根据实际需求进行参数的调整和优化进行详细阐述。
结论部分将总结本文的核心内容，强调设置参数的重要性，并探讨有效设置参数对测试结果的影响。
最后，对未来粗糙度测试的发展方向进行展望。
1.3 目的在本文中，我们将详细介绍粗糙度仪设置参数的相关知识，并探讨参数设置对测试结果的影响。
通过本文的学习，读者将了解到正确的参数设置对于粗糙度测试的重要性，以及如何有效地调整参数以获得准确和可靠的测试结果。
我们的目的是让读者对粗糙度仪的参数设置有一个清晰的理解，并能够在实际应用中运用这些知识进行精确的测试。
同时，我们也希望可以为粗糙度测试的发展方向提供一些启发和展望。
通过本文的阅读，读者将能够更加全面地理解粗糙度仪设置参数的重要性，并为粗糙度测试的未来发展做出积极的贡献。
2.正文2.1 粗糙度仪简介粗糙度仪是一种用于测量物体表面粗糙度的仪器。
粗糙度仪粗糙度测量仪安全操作及保养规程粗糙度测量仪是一种用于测量物体表面粗糙度的仪器。
它可以帮助我们了解物体表面的平整程度和工艺质量。
然而，在使用粗糙度仪时，我们也需要注意安全操作和保养，以确保仪器的正常运行和延长使用寿命。
本文将介绍粗糙度仪的安全操作规程和保养规程。
一、安全操作规程1. 确保使用环境安全在使用粗糙度测量仪之前，需要确保使用环境安全。
避免在有易燃物质和易爆物质的环境中使用仪器，以免引发火灾或爆炸。
同时，保持使用区域干燥，避免水分进入仪器。
2. 确保仪器电源安全在接通粗糙度测量仪的电源之前，需要确保电源输入电压与仪器要求的电压一致。
避免过高或过低的电压造成仪器损坏或安全隐患。
并且，在接通电源之前，务必检查电源线是否损坏，避免触电风险。
3. 正确使用测量传感器粗糙度测量仪通常配备了测量传感器，它们对物体表面进行测量。
在使用测量传感器之前，需确保它们干净无损。
同时，在安装和更换测量传感器时，要按照仪器说明书进行正确操作，避免操作不当导致传感器损坏或测量不准确。
4. 确保正确操作仪器使用粗糙度测量仪时，必须按照仪器的使用说明进行正确的操作。
遵循以下指导：•在进行测量前，先对仪器进行预热，一般预热时间为5至10分钟。
•在测量之前，先校准仪器。
校准的方法和步骤根据不同型号的粗糙度测量仪略有差异，操作时要仔细阅读仪器的说明书。
•在进行测量时，保持测量面与物体表面的垂直接触，并尽量避免手动的晃动和摇晃。
•测量完成后，关掉仪器的电源，并进行相关数据记录。
5. 避免碰撞和震动粗糙度测量仪属于精密仪器，需要避免碰撞和震动。
在使用前后，应该注意轻放和小心操作，避免仪器受到撞击或振动，导致仪器部件损坏或影响测量的准确性。
二、保养规程1. 定期清洁仪器保持粗糙度测量仪的清洁是确保仪器正常运行的重要措施。
定期清洁仪器的步骤如下：•使用干净的软布轻轻擦拭仪器的表面，避免使用带有化学物质或磨砂剂的清洁剂。
•清洁测量传感器时，可以使用专用的清洁液和软布进行清洁，但不可使用尖锐物品或金属刷子进行清洁，以免损坏传感器表面。
时代集团公司北京时代之峰科技有限公司TimeSurf For TR200使用手册目录1 系统的安装与卸载 (3)1.1 安装 (3)1.2 卸载 (5)1.3 注册 (6)2 与TR200通信的功能 (6)2.1 联机 (7)2.2 断开联机 (7)2.3 启动测量 (7)2.4 载入数据 (8)2.5 拾取针位 (9)2.6 配置 (9)3 数据管理功能 (10)3.1 打开文件 (10)3.2 保存文件 (11)3.3 保存数据 (11)3.4 打开数据库 (12)4 参数计算功能 (13)5 数据分析的功能 (13)5.1 未滤波曲线 (13)5.2 粗糙度曲线 (14)5.3 粗糙度和未滤波曲线 (15)5.4 支撑率曲线 (15)6 辅助功能 (16)6.1 显示辅助线 (16)6.2 隐藏辅助线 (17)6.3 缩放功能 (17)6.4 全屏显示 (18)6.5 默认视图 (18)6.6 坐标轴变化 (18)6.7 状态栏显示 (19)6.8 快捷菜单 (19)7 打印功能 (19)7.1 打印预览 (19)7.2 预览放大 (20)7.3 预览缩小 (20)7.4 关闭预览 (20)7.5 打印 (20)8 帮助功能 (21)9 登陆时代集团网站 (21)1 系统的安装与卸载1.1 安装当TimeSurf For TR200在安装时,会依次出现下面的画面:点击“next”进入系统的安装接受"许可协议"，点击“next”选择程序的安装目录，点击“next”点击Install，开始安装安装成功！1.2 卸载当用户需要卸载程序，可以从windows的"控制面板"——"添加/卸载程序"中卸载程序。
如图所示：windows的控制面板卸载TimeSurf For TR200 V1.1当软件安装完毕后，运行软件会出现如下所示的窗口：点击确定按钮显示如下窗口：如果用户没有购买此软件，其可以点击“试用”按钮，这样用户可以得到免费使用5次，使用5次后此软件将不能再使用，如果用户想继续使用请与本公司联系购买此软件，已经购买此软件的用户安装好此软件后请把上面窗口中的序列号以邮件的形式发到本公司的邮箱TimeSurfpw@，我们会把注册码发回给用户，用户将注册码填入上面窗口中后点“注册”按钮后，程序将会执行，并且这个注册窗口以后将不会再出现。
手持式粗糙度仪操作规程一、测试前准备：1、开机检查电池电压是否正常；2、擦净工件被测表面；3、将仪器正确、平稳、可靠地放置在工件被测表面正上方。
测量圆柱形工件时，可将工件放在随机配置的V型块上，传感器的滑行轨迹必须垂直于工件被测表面的加工纹理方向。
二、调整：调整升降手轮，使传感器接近工件，当传感器即将接近工件时，一定要放慢传感器的下降速度，当传感器接触工件时，要仔细观察触针的位置，当触针处在零位附近时，即可测量。
三、测量：1、基本测量状态：按下电源键松开后仪器开机，自动显示型号、名称及制造商信息，然后进入基本测量状态；在基本测量状态下可进行如下操作：显示测量数值→显示触针位置；1.1测量：按启动键开始测量→传感器在被测表面上滑行→采样完毕后进行滤波处理→滤波完毕后进行参数计算→测量完毕，返回到基本状态，显示本次没量结果；1.2进入菜单操作状态；1.3显示测量数值；1.4显示触针位置：按回车键可以快捷方式显示触针位置；2、修改测量条件：在基本状态下，按菜单键进入菜单操作状态，再按滚动键选取测下条件设置功能，然后按回车键进入测量条件设置状态。
在测量条件设置状态下，可修改全部测量状态；2.1取样长度：进入测量设置后，按滚动键选取取样长度设置功能，按回车键依次循环显示数值，停到所需要的设置值后，按滚动键修改其它内容；2.2评定长度：按菜单键进入菜单操作状态后，再按滚动键选取测量条件设置功能，按回车键进入测量设置状态后，按滚键盘选择取评定长度设置功能，按回键依次循环显示数值，分别代表评定长度中含有1-5个取样长度；2.3量程：按菜单键进入操作状态后，再按滚动键盘选择取测量条件设置功能，按回寒入测量设置状态后，按滚动键选取量程式设置功能，殷实回车键循环显量程数值；3、打印参数：打印之前，用通迅电缆将仪器与打印机连接好，并使打印处于联机状态，在基本测试状态下，可直接按滚动键打印全部参数值。
四、维护保养：1、要经常清洗和防锈；2、不要用力侧向搬动滑架；3、移动时，不要直接搬动立柱，应把住平台移动，以防立柱松动，定位错误。
粗糙度测试仪使用方法及测量参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!粗糙度测试仪使用方法及测量参数简介粗糙度测试仪是一种用于测量表面粗糙度的仪器，广泛应用于工业生产、质量控制和科学研究领域。
传感器。
量程一般要随取样长度的加大而加大。
3、传感器的选择与应用：除标准传感器以外选配的其他传感器如曲面传感器、小孔传感器、深槽传感器、直角测量机构等一般都要求配置测量平台做一固定，使用曲面传感器外圆面时要注意一定要使传感器从工件高点向低点移动；小孔传感器主要在工件内孔直径在2mm以上5mm以下时适用，5mm以上的内孔就可以用标准传感器测量；深槽传感器有3mm和10mm 之分；直角测量机构主要用在曲轴的测量。
4、测量时能加传感器保护套的要尽量加上，可以保护传感器过压。
5、时代粗糙度仪2系列上面专有的触针针位指示功能，针位上的0刻度是最佳的测量状态，既可以保护传感器不会被过压损坏也可以是测量结果更精确。
6、测量前要把工件表面擦拭干净，避免有油污、水、灰尘等，避免传感器生锈，延长传感器的使用寿命，同时测量结果也更精确。
7、长期不用的话一定要及时充电，避免电池因电量放尽而影响电池的寿命。
以上是粗糙度仪在使用中的几点注意事项，下面介绍一下时代表面粗糙度仪TR200：TR200手持式粗糙度仪TR200手持式粗糙度仪产品说明：TR200粗糙度仪适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算机相应的参数，在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出，亦可与PC机进行通讯。
TR200手持式粗糙度仪仪器特点：高精度电感传感器可测量显示13个粗糙度参数采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低机电一体化设计，体积小，重量轻，使用方便高品质锂离子充电电池，容量高，无记忆效应，连续工作大于20小时连接时代TA系列打印机，可以打印测量参数及轮廓标准RS232接口，可与PC机通讯可选配曲面传感器测量凹凸面，小孔传感器测量内孔粗糙度流行的菜单操作方式具有图形显示功能传感器触针位置指示带存储功能的自动关机多语言工作方式选择TR200手持式粗糙度仪主要技术参数：测量参数：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；测量范围：Ra：0.025μ～12.5μ；显示范围：Rz、R3z、Ry、Rt、Rp、Rmax、：0.02μ～160μ；Sm、S：1mmtp：1～100%(%Ry)取样长度l：0.25mm, 0.8mm, 2.5mm评定长度ln：1l～5l(可选)测量行程长度：3l～7l(可选)示值误差：≤±10%示值变动性：< 6%传感器类型：电感传感器针尖角度：90°针尖半径：5μ针尖材料：金刚石最高分辨力：0.01μ可测量最小孔径：2mm可测量曲面最小曲率半径：3mm滤波器：RC、PC-RC、GAUSS、D-P标准：符合ISO/DIN/JIS/ANSI轮廓曲线：滤波轮廓、不滤波轮廓和tp曲线显示：128×64点阵液晶(带背光)，可显示全部参数及图形数据输出：标准RS232接口，可连接PC机和打印机打印轮廓放大比：Vv：200x～20000x Vh：20x、50x、200x电池容量：10000mAh(大于3000次测量)充电电压：220V，50Hz工作温度：5～40℃主机外形尺寸：141mm×56mm×48mm主机重量：440克TR200手持式粗糙度仪标准配置：TR200主机TS100标准传感器多刻线标准样板电源适配(220V，50Hz)护套支架通讯电缆改锥使用说明书合格证书包装箱TR200手持式粗糙度仪可选附件TS110曲面传感器TS120小孔传感器TA610测量平台TA620测量平台TA630微调平台TA631微调平台TA220s打印机TA210打印机磁性表座连接轴PC软件(Data View for TR200)延长杆侧向转接杆连接体部件。
时代TR200手持式粗糙度仪使用说明书概述1 概述TR200 手持式粗糙度仪是时代集团公司开发的又一个新产品，该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数和轮廓图形。
特点：多参数测量：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp； 高精度电感传感器；RC、PC-RC、GAUSS、D-P 四种滤波方式；兼容ISO、DIN、ANSI、JIS 四种标准；128×64 点阵液晶，可显示全部参数及图形；采用DSP 芯片进行控制和数据处理，速度快，功耗低；内置锂离子充电电池及充电控制电路，容量高、无记忆效应，连续工作时间大于20 小时；机电一体化设计，体积小，重量轻，使用方便；连接时代TA220s 打印机，可打印全部参数及轮廓图形；内置标准RS232 接口，可与PC 机通讯；具有自动关机、记忆及各种提示说明信息；可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。
1.1 测量原理测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC 机进行通讯。
1.2 标准配置表1-1 标准配置清单名称数量标准传感器1 支主机1 台标准样板1 块电源适配器1 台RS232 通讯电缆1 根传感器护套1 件支架1 件第1 页共26 页概述1.3 仪器各部分名称图1-1-1 传感器传感器菜单键回车键电源键滚动键退出键显示键启动键显示器标准样板导头触针保护套管主体插座图1-1-2 仪器正面RS232接口电源插座附件安装孔图1-1-3 仪器侧面图1-1 仪器各部分名称第2 页共26 页概述1.4 基本连接方法1.4.1 传感器装卸安装时，用手拿住传感器的主体部分，按图1-2 所示将传感器插入仪器底部的传感器连接套中，然后，轻推到底。
