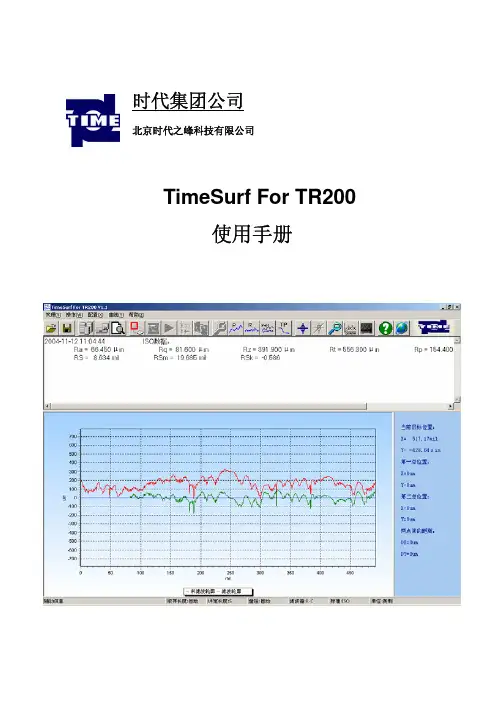

TR200粗糙度仪

粗糙度仪用户使用手册介绍粗糙度仪用户使用手册的目的和重要性，以及该手册提供的基本信息和指导。

粗糙度仪是一种用于测量表面粗糙度的仪器。

它通过评估表面上的不规则性来确定材料的粗糙程度。

以下是对粗糙度仪的定义、功能和常见应用领域的解释：定义粗糙度仪是一种用于测量表面粗糙度的设备，能够提供有关表面质量和均匀程度的详细信息。

它通常使用一种称为平均粗糙度指数（Ra）的度量标准来表示表面的平均粗糙度。

功能粗糙度仪的主要功能是测量材料表面的粗糙度，并提供定量和定性数据以描述这种粗糙度。

它通过运用传感器和针尖来检测表面上的微小差异，并根据测量结果生成相应的数据报告。

常见应用领域粗糙度仪在许多不同的领域中都有广泛的应用。

以下是一些常见的应用领域：制造业：粗糙度仪可以用于衡量加工过程中的表面质量，并确保产品符合规范要求。

质量控制：粗糙度仪可以用于检测产品表面的不良情况，从而确保产品质量稳定。

环境科学：粗糙度仪可以用于研究土壤、岩石和其他自然表面的粗糙度，以了解地表和环境的特征。

建筑工程：粗糙度仪可以用于评估建筑表面的质量，例如墙壁、地板和铺设材料。

以上是对粗糙度仪的基本介绍和常见应用的解释。

使用粗糙度仪之前，请确保在用户使用手册中找到相应的操作说明和安全注意事项。

在使用粗糙度仪之前，需要进行以下准备工作：电源连接：确保粗糙度仪已正确连接到电源。

使用适配器将粗糙度仪插入电源插座，并确保电源线没有受损或过度拉伸。

设备校准：在开始使用粗糙度仪之前，必须对设备进行校准。

校准过程将确保粗糙度仪能够准确测量样品的粗糙度。

请参考粗糙度仪的用户手册，按照其中的说明进行校准。

样品准备：在开始测量之前，确保样品已被适当准备好。

清洁样品表面，清除表面上的杂质或污渍。

确保样品处于稳定的位置，并避免外界干扰，以确保测量结果的准确性。

完成以上准备工作后，你就可以开始使用粗糙度仪进行测量了。

请遵循粗糙度仪的使用说明，以获得准确的测量结果。

本手册提供使用粗糙度仪的具体步骤和注意事项，包括仪器的使用方法、参数设置、数据读取和解读等。

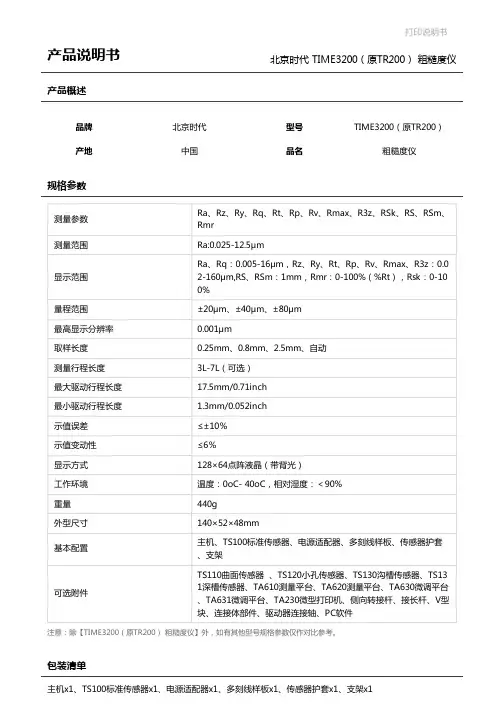

北京时代 TIME3200（原TR200） 粗糙度仪产品说明书产品概述品牌北京时代型号TIME3200（原TR200）产地中国品名粗糙度仪规格参数测量参数Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr测量范围Ra:0.025-12.5μm显示范围Ra、Rq：0.005-16μm，Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.0 2-160μm,RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-10 0%量程范围±20μm、±40μm、±80μm最高显示分辨率0.001μm取样长度0.25mm、0.8mm、2.5mm、自动测量行程长度3L-7L（可选）最大驱动行程长度17.5mm/0.71inch最小驱动行程长度 1.3mm/0.052inch示值误差≤±10％示值变动性≤6％显示方式128×64点阵液晶（带背光）工作环境温度：0oC- 40oC，相对湿度：＜90%重量440g外型尺寸140×52×48mm基本配置主机、TS100标准传感器、电源适配器、多刻线样板、传感器护套、支架可选附件TS110曲面传感器 、TS120小孔传感器、TS130沟槽传感器、TS13 1深槽传感器、TA610测量平台、TA620测量平台、TA630微调平台、TA631微调平台、TA230微型打印机、侧向转接杆、接长杆、V型块、连接体部件、驱动器连接轴、PC软件注意：除【TIME3200（原TR200） 粗糙度仪】外，如有其他型号规格参数仅作对比参考。

包装清单主机x1、TS100标准传感器x1、电源适配器x1、多刻线样板x1、传感器护套x1、支架x1打印说明书售后保障保修天数：365天【注意】选购该产品自客户签收日期起计算，保修期1年。

保修期内运费分担界限：寄出者支付。

使用不当造成损坏不在保修范围内。

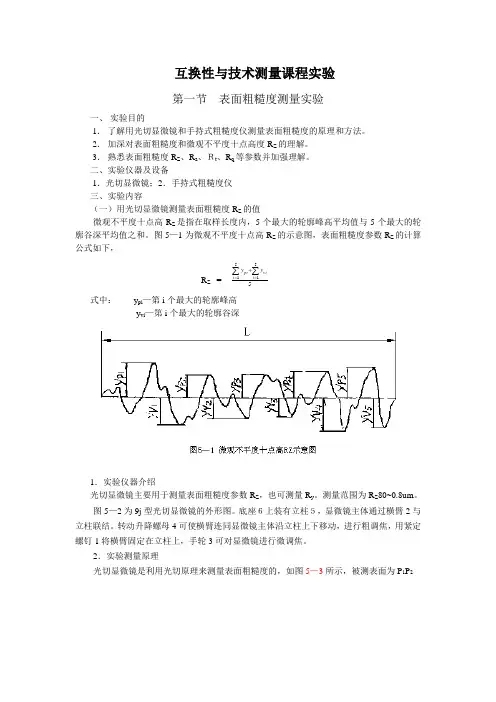

互换性与技术测量课程实验第一节 表面粗糙度测量实验一、 实验目的1． 了解用光切显微镜和手持式粗糙度仪测量表面粗糙度的原理和方法。

2． 加深对表面粗糙度和微观不平度十点高度R Z 的理解。

3． 熟悉表面粗糙度R Z 、R a 、Ｒt 、R q 等参数并加强理解。

二、实验仪器及设备1．光切显微镜；2．手持式粗糙度仪 三、实验内容（一）用光切显微镜测量表面粗糙度R Z 的值微观不平度十点高R Z 是指在取样长度内，5个最大的轮廓峰高平均值与5个最大的轮廓谷深平均值之和。

图5—1为微观不平度十点高R Z 的示意图，表面粗糙度参数R Z 的计算公式如下，R Z =55151∑∑==+i vii pi y y式中： y pi —第i 个最大的轮廓峰高y vi —第i 个最大的轮廓谷深1．实验仪器介绍光切显微镜主要用于测量表面粗糙度参数R Z ，也可测量R y 。

测量范围为R Z 80~0.8um 。

图5—2为9j 型光切显微镜的外形图。

底座６上装有立柱５，显微镜主体通过横臂2与立柱联结。

转动升降螺母4可使横臂连同显微镜主体沿立柱上下移动，进行粗调焦，用紧定螺钉1将横臂固定在立柱上，手轮3可对显微镜进行微调焦。

2．实验测量原理光切显微镜是利用光切原理来测量表面粗糙度的，如图5—3所示，被测表面为P 1P 2阶梯表面，当一束平行光以45º方向投射至阶梯表面上时，就被折射成S1和S2两段，从垂直于光束的方向上就可在显微镜内看到S1和S2两段光带的放大像S'1和S'2。

同样，S1和S2之间的距离h也被放大为S'1和S'2之间的距离h'1。

通过测量与计算，可求得被测表面的阶梯高度h。

图5—4为光切显微镜的光学系统图。

由光源⑴发出的光经聚光镜⑵，狭缝⑶，物镜⑷以45o方向投射到被测工件表面上。

调整仪器使反射光束进入与投射光管垂直的观察光管内，经物镜⑸成像于目镜分划板G上，通过目镜可观察到凹凸不平的光带，如图5—5所示，光带边缘即工件表面上被照亮了的h 1的放大轮廓像h '，测量出h '并通过计算即可求得被测表面的不平度高度h 。

xx制造有限公司批 准审 核编 制 TR200 粗 糙 度 仪 操 作 作 业 指 导 书
第一步、开机。

观察仪器参数设置是否合适。

第二步、开机检查台面是否清洁，平台槽有第三步、产品放置在平台V型槽上,保持水平第四步、缓慢、逆时针摇动手轮，让仪器缓LTH：25*5mm STD:ISO无碰伤、油污等、并擦净待测产品表面。

产品拿放过程中不得碰到仪器的传感器。

慢下降。

RAN:±40um FIL：RC-PC
第五步、调至水平页面。

当指针指向正中第六步、页面显示Ra显示后，记录显示值。

第七步、顺时针摇动手轮，使仪器上升第八步、测量结束，清洁工作台。

心时，按下确认键。

（ ）特别注意：摇动手炳必须确认方向后再摇。

在按测试键（ ）
注意事项：
1、 放产品是特别小心，注意不要碰到导头和触针，因为这是整台仪器的关键零件，触针碰撞后会导致测量不准确。

2、不测量产品时，将测量平台的滑架调得稍高一点，以保证有足够的空间摆放产品。

3、测量产品时，缓慢摇动手轮，向下降，直到接触工件，这个过程要小心操作，尤其在触针即将接触工件时。

4、将传感器的触针对准曲面的最高点（或最低点）。

5、被测量产品的粗糙度纹路与触针保持垂直，才能保证测量数值准确。

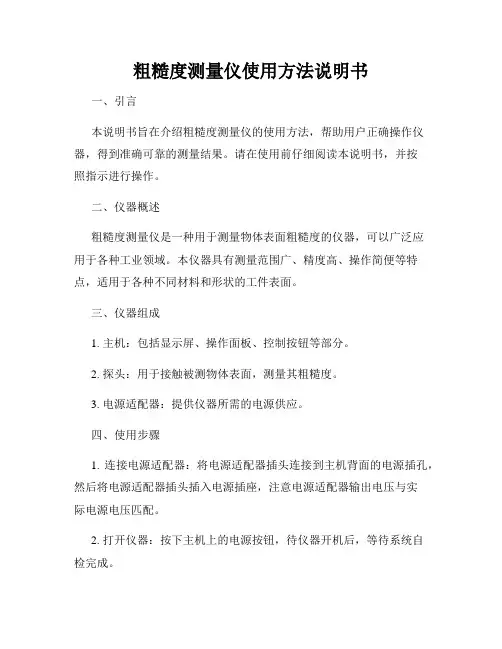

粗糙度测量仪使用方法说明书一、引言本说明书旨在介绍粗糙度测量仪的使用方法，帮助用户正确操作仪器，得到准确可靠的测量结果。

请在使用前仔细阅读本说明书，并按照指示进行操作。

二、仪器概述粗糙度测量仪是一种用于测量物体表面粗糙度的仪器，可以广泛应用于各种工业领域。

本仪器具有测量范围广、精度高、操作简便等特点，适用于各种不同材料和形状的工件表面。

三、仪器组成1. 主机：包括显示屏、操作面板、控制按钮等部分。

2. 探头：用于接触被测物体表面，测量其粗糙度。

3. 电源适配器：提供仪器所需的电源供应。

四、使用步骤1. 连接电源适配器：将电源适配器插头连接到主机背面的电源插孔，然后将电源适配器插头插入电源插座，注意电源适配器输出电压与实际电源电压匹配。

2. 打开仪器：按下主机上的电源按钮，待仪器开机后，等待系统自检完成。

3. 测量参数设置：操作面板上提供了各种测量参数设置选项，包括测量范围、测量单位、采样长度等。

按照实际需求，通过操作按钮进行参数设置。

4. 选择探头：根据被测物体的表面形状和材料特性，选择适合的探头类型，并将其安装在主机上。

5. 接触测量：将探头轻轻接触被测物体表面，保持平稳，避免晃动或施加过大的力量，确保测量结果准确可靠。

6. 结果显示：仪器会实时显示测量结果，包括粗糙度数值、曲线图以及统计数据等。

根据需要，可以进行数据保存或打印。

7. 关机：测量完成后，按下主机上的电源按钮，将仪器关闭，并拔掉电源适配器。

五、注意事项1. 在测量过程中，保持被测物体表面干净，避免有任何杂质和污染物影响测量结果。

2. 使用过程中避免剧烈震动和撞击，防止影响仪器的测量精度和性能。

3. 在操作仪器前，请确保已经阅读并理解本说明书中的所有内容，并按照指示操作。

4. 仪器不耐受高温、潮湿和腐蚀性气体环境，请在适宜的环境条件下进行使用和存储。

5. 若有任何疑问或异常情况发生，请立即停止使用，并联系售后服务部门寻求帮助。

六、维护保养1. 清洁保养：定期清洁仪器表面和探头，使用干净柔软的布进行擦拭，避免使用有腐蚀性的清洁剂。

TR220手持式粗糙度仪 使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********1概述 (3)1.1测量原理 (3)1.2标准配置 (3)1.3仪器各部分名称 (3)1.4基本连接方法 (3)1.4.1传感器装卸 (3)1.4.2电源适配器及电池充电 (3)2测量操作 (3)2.1测量前的准备 (3)2.1.1开机 (3)2.1.2测量必备条件检测 (3)2.1.3零位调整 (3)2.1.4测量条件的选择 (3)2.2测量 (3)2.3测量条件设置 (3)2.3.1取样长度的设置 (3)2.3.2评定长度的设置 (3)2.3.3量程的设置 (3)2.3.4滤波器的设置 (3)2.3.5参数的设置 (3)2.3.6 C(RPc µm)设置 (3)2.3.7 C(RPc %)设置 (3)2.4功能选择 (3)2.4.1打印 (3)2.4.1.1打印选择参数 (3)2.4.1.2打印轮廓图形 (3)2.4.1.3打印支承率曲线 (3)2.4.1.4打印Rk参数图形 (3)2.4.1.5打印参数和图形 (3)2.4.2图形 (3)2.4.2.1滤波轮廓 (3)2.4.2.2不滤波轮廓 (3)2.4.2.3支承率曲线 (3)2.4.2.3 Rk参数图形 (3)2.4.2.4直接轮廓 (3)2.4.3触针位置 (3)2.4.4示值校准 (3)2.5系统设置 (3)2.5.1语言 (3)2.5.2单位 (3)2.5.3液晶背光 (3)2.5.4液晶亮度 (3)2.5.5时间校准 (3)2.6与PC机通讯 (3)3关机 (3)4快捷键的使用 (3)4.1按键： (3)4.1.1参数设置为除Rk以外的其他参数 (3)4.1.2参数设置为Rk参数 (3)4.2按键： (3)4.3按键 (3)4.4按键： (3)4.4.1测值存储 (3)4.4.2读取存储值 (3)5可选附件及其使用 (3)5.1可调支架及传感器护套 (3)5.2测量平台 (3)5.3接长杆 (3)5.4磁性表座连接杆 (3)5.5传感器 (3)5.5.1 TS100标准传感器 (3)5.5.2 TS110曲面传感器 (3)5.5.3 TS120小孔传感器 (3)5.5.4 TS130深槽传感器 (3)5.5.5 TS131深槽传感器 (3)6技术参数 (3)6.1传感器 (3)6.2驱动参数 (3)6.3示值误差 (3)6.4示值变动性 (3)6.5显示内容 (3)6.5.1菜单 (3)6.5.1图形 (3)6.5.2参数 (3)6.5.3提示信息 (3)6.6轮廓和滤波器 (3)6.7取样长度 (3)6.9粗糙度参数和显示范围 (3)6.10测量范围和分辨力 (3)6.11电源 (3)6.12温度/湿度范围 (3)6.13外形尺寸和重量 (3)6.14连接打印机 (3)6.15连接PC机 (3)7日常维护与保养 (3)7.1故障处理 (3)7.2故障信息 (3)8参考资料 (3)8.1轮廓和滤波 (3)8.1.1轮廓 (3)8.1.2滤波器 (3)8.2驱动行程长度 (3)8.2.1 RC滤波器 (3)8.2.2 PC-RC滤波器 (3)8.2.3 Gauss滤波器 (3)8.2.4 D-P直接轮廓 (3)8.3TR220粗糙度参数定义 (3)8.3.1轮廓算术平均偏差Ra (3)8.3.2轮廓均方根偏差Rq (3)8.3.3轮廓的最大高度Rz (3)8.3.4轮廓最大高度Ry (3)8.3.6轮廓最大峰高Rp (3)8.3.7轮廓最大谷深Rv (3)8.3.8轮廓微观不平度的平均间距RSm (3)8.3.9轮廓的单峰平均间距RS (3)8.3.10轮廓支承长度率Rmr (3)8.3.11轮廓的偏斜度RSk (3)8.3.12第三峰谷高度平均值R3z (3)8.3.13粗糙度峰计数RPc (3)8.3.14核心粗糙度深度Rk (3)8.3.15支承率Mr1、Mr2 (3)8.3.16去除的峰值高度Rpk (3)8.3.17去除的谷值深度Rvk (3)9附表 (3)9.1屏幕显示放大倍数 (3)9.2取样长度选择推荐表 (3)1概述TR220手持式粗糙度仪是北京时代之峰科技有限公司开发的一个新产品，该仪器适用于生产现场，科研实验室和工厂计量室。

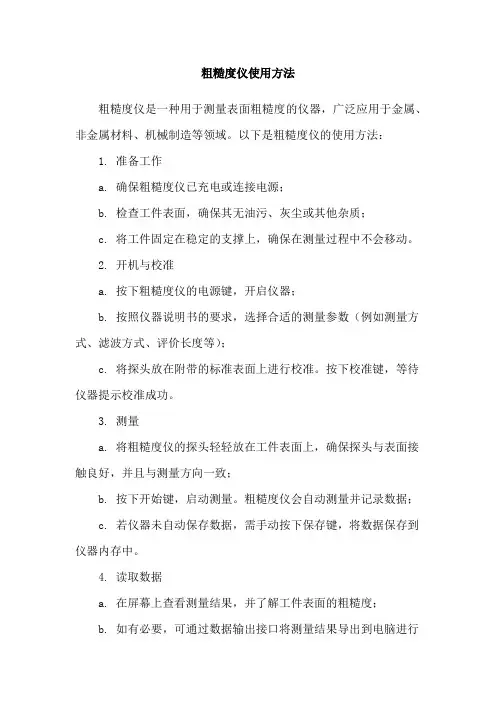

粗糙度仪使用方法
粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于金属、非金属材料、机械制造等领域。

以下是粗糙度仪的使用方法：
1. 准备工作
a. 确保粗糙度仪已充电或连接电源；
b. 检查工件表面，确保其无油污、灰尘或其他杂质；
c. 将工件固定在稳定的支撑上，确保在测量过程中不会移动。

2. 开机与校准
a. 按下粗糙度仪的电源键，开启仪器；
b. 按照仪器说明书的要求，选择合适的测量参数（例如测量方式、滤波方式、评价长度等）；
c. 将探头放在附带的标准表面上进行校准。

按下校准键，等待仪器提示校准成功。

3. 测量
a. 将粗糙度仪的探头轻轻放在工件表面上，确保探头与表面接触良好，并且与测量方向一致；
b. 按下开始键，启动测量。

粗糙度仪会自动测量并记录数据；
c. 若仪器未自动保存数据，需手动按下保存键，将数据保存到仪器内存中。

4. 读取数据
a. 在屏幕上查看测量结果，并了解工件表面的粗糙度；
b. 如有必要，可通过数据输出接口将测量结果导出到电脑进行
进一步分析。

5. 关闭仪器
a. 按下电源键，关闭粗糙度仪；
b. 清洁探头，将粗糙度仪放回仪器箱中妥善保存。

注意事项：
1. 使用粗糙度仪前，请阅读仪器说明书，了解仪器的性能、功能及操作方法；
2. 使用过程中，请遵循仪器说明书中的注意事项和安全规定；
3. 测量前，务必先进行校准，确保测量结果的准确性；
4. 测量时，请避免探头受到冲击或磨损，以免影响测量结果；
5. 使用完毕后，请及时关闭仪器，清洁并妥善保存。

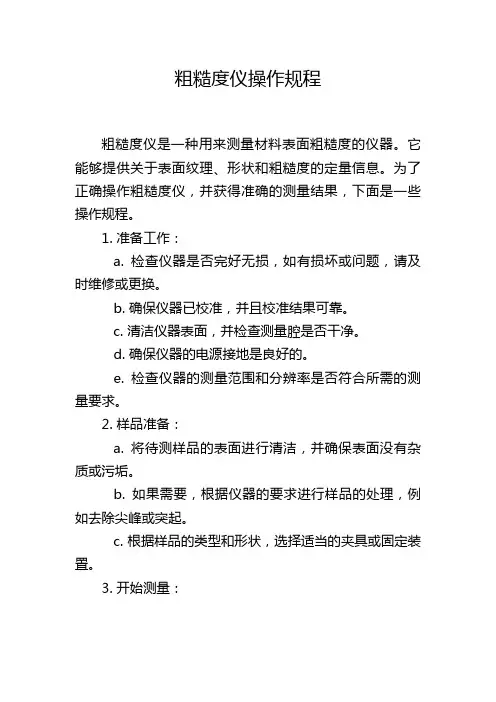

粗糙度仪操作规程粗糙度仪是一种用来测量材料表面粗糙度的仪器。

它能够提供关于表面纹理、形状和粗糙度的定量信息。

为了正确操作粗糙度仪，并获得准确的测量结果，下面是一些操作规程。

1. 准备工作：a. 检查仪器是否完好无损，如有损坏或问题，请及时维修或更换。

b. 确保仪器已校准，并且校准结果可靠。

c. 清洁仪器表面，并检查测量腔是否干净。

d. 确保仪器的电源接地是良好的。

e. 检查仪器的测量范围和分辨率是否符合所需的测量要求。

2. 样品准备：a. 将待测样品的表面进行清洁，并确保表面没有杂质或污垢。

b. 如果需要，根据仪器的要求进行样品的处理，例如去除尖峰或突起。

c. 根据样品的类型和形状，选择适当的夹具或固定装置。

3. 开始测量：a. 将样品放置在粗糙度仪的测量腔内，并通过调整夹具或固定装置来确保样品的稳定性。

b. 启动粗糙度仪，并设置所需的测量参数，如测量范围、分辨率和测量时间等。

c. 等待仪器完成预热，并稳定在所选的测量温度。

4. 进行测量：a. 按下启动按钮，开始测量过程。

b. 仪器会自动移动探头或样品，进行测量。

在测量过程中，保持样品的稳定性，避免任何干扰。

c. 等待测量过程结束，并确保仪器已停止移动。

不要在测量过程中干扰或移动样品。

d. 检查测量结果，并确保其准确性和一致性。

5. 数据处理：a. 将测量结果导出到计算机或其他数据处理设备中，以便进一步分析和处理。

b. 如果需要，使用适当的软件对数据进行滤波、平滑或统计分析等操作，以获得更准确和可靠的结果。

c. 记录测量结果和相关的操作参数，并进行必要的报告和存档。

6. 清洁和维护：a. 测量完成后，将样品从测量腔中取出，并清洁仪器表面和测量腔。

确保没有残留物或污垢。

b. 检查仪器的工作状态和部件的磨损程度，并及时维修或更换。

c. 定期对仪器进行校准和保养，以确保其性能和准确度。

以上是粗糙度仪的操作规程，希望能对您有帮助。

请根据具体的仪器和测量要求，进行适当的操作和调整。

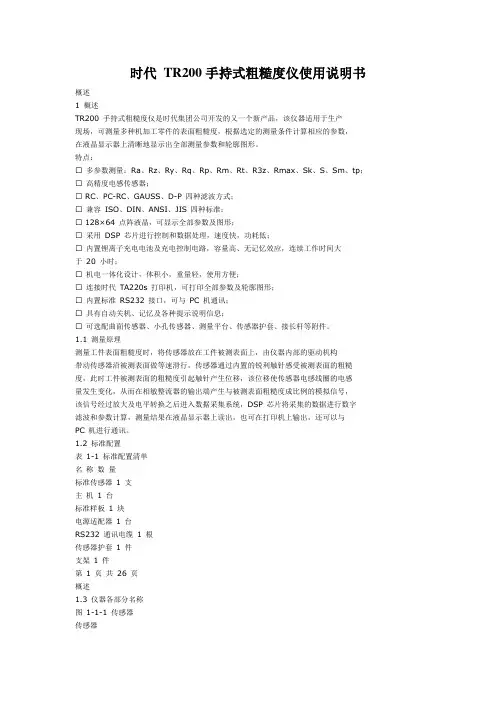

时代TR200手持式粗糙度仪使用说明书概述1 概述TR200 手持式粗糙度仪是时代集团公司开发的又一个新产品，该仪器适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算相应的参数，在液晶显示器上清晰地显示出全部测量参数和轮廓图形。

特点：多参数测量：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp； 高精度电感传感器；RC、PC-RC、GAUSS、D-P 四种滤波方式；兼容ISO、DIN、ANSI、JIS 四种标准；128×64 点阵液晶，可显示全部参数及图形；采用DSP 芯片进行控制和数据处理，速度快，功耗低；内置锂离子充电电池及充电控制电路，容量高、无记忆效应，连续工作时间大于20 小时；机电一体化设计，体积小，重量轻，使用方便；连接时代TA220s 打印机，可打印全部参数及轮廓图形；内置标准RS232 接口，可与PC 机通讯；具有自动关机、记忆及各种提示说明信息；可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。

1.1 测量原理测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，也可在打印机上输出，还可以与PC 机进行通讯。

1.2 标准配置表1-1 标准配置清单名称数量标准传感器1 支主机1 台标准样板1 块电源适配器1 台RS232 通讯电缆1 根传感器护套1 件支架1 件第1 页共26 页概述1.3 仪器各部分名称图1-1-1 传感器传感器菜单键回车键电源键滚动键退出键显示键启动键显示器标准样板导头触针保护套管主体插座图1-1-2 仪器正面RS232接口电源插座附件安装孔图1-1-3 仪器侧面图1-1 仪器各部分名称第2 页共26 页概述1.4 基本连接方法1.4.1 传感器装卸安装时，用手拿住传感器的主体部分，按图1-2 所示将传感器插入仪器底部的传感器连接套中，然后，轻推到底。

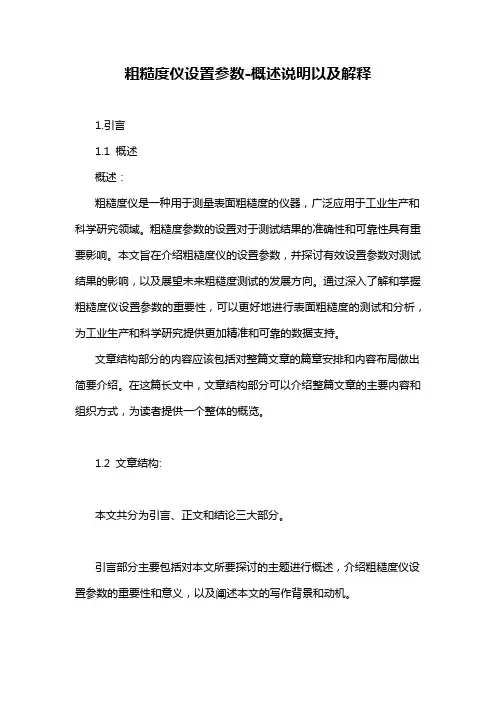

粗糙度仪设置参数-概述说明以及解释1.引言1.1 概述概述：粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于工业生产和科学研究领域。

粗糙度参数的设置对于测试结果的准确性和可靠性具有重要影响。

本文旨在介绍粗糙度仪的设置参数，并探讨有效设置参数对测试结果的影响，以及展望未来粗糙度测试的发展方向。

通过深入了解和掌握粗糙度仪设置参数的重要性，可以更好地进行表面粗糙度的测试和分析，为工业生产和科学研究提供更加精准和可靠的数据支持。

文章结构部分的内容应该包括对整篇文章的篇章安排和内容布局做出简要介绍。

在这篇长文中，文章结构部分可以介绍整篇文章的主要内容和组织方式，为读者提供一个整体的概览。

1.2 文章结构:本文共分为引言、正文和结论三大部分。

引言部分主要包括对本文所要探讨的主题进行概述，介绍粗糙度仪设置参数的重要性和意义，以及阐述本文的写作背景和动机。

正文部分将分为三个小节。

首先是粗糙度仪简介，介绍该仪器的基本概念和用途；其次是粗糙度仪设置参数，重点讨论不同参数的含义和设置方法；最后是参数调整方法，对如何根据实际需求进行参数的调整和优化进行详细阐述。

结论部分将总结本文的核心内容，强调设置参数的重要性，并探讨有效设置参数对测试结果的影响。

最后，对未来粗糙度测试的发展方向进行展望。

1.3 目的在本文中，我们将详细介绍粗糙度仪设置参数的相关知识，并探讨参数设置对测试结果的影响。

通过本文的学习，读者将了解到正确的参数设置对于粗糙度测试的重要性，以及如何有效地调整参数以获得准确和可靠的测试结果。

我们的目的是让读者对粗糙度仪的参数设置有一个清晰的理解，并能够在实际应用中运用这些知识进行精确的测试。

同时，我们也希望可以为粗糙度测试的发展方向提供一些启发和展望。

通过本文的阅读，读者将能够更加全面地理解粗糙度仪设置参数的重要性，并为粗糙度测试的未来发展做出积极的贡献。

2.正文2.1 粗糙度仪简介粗糙度仪是一种用于测量物体表面粗糙度的仪器。
