日本三丰粗糙度仪测头维修

1.故障描述：Z轴不能移动。

解决过程：拆开控制柜的前挡板，可以看到X、Y、Z的控制板卡。

正常情况时，各板卡上的指示灯为绿色。

经检查发现，Z轴板卡的指示灯是熄灭的即没有通电。

怀疑是保险丝烧断了，拆开左侧的挡板发现果然是保险丝断了。

最后换上了一根新的保险丝给控制柜通电，给三坐标仪供气。

用手推动三坐标仪分别沿三个方向运动，感觉运动过程中需要的力是否均匀，或者有无推不动的现象。

检查结果发现，Z轴推动很吃力。

用专用内六角才开顶盖发现：Z轴的空气轴承与Z轴抱的很紧，Z轴有磨损的现象。

将空气轴承调松点，推动Z轴，并用蘸有无水酒精的脱脂棉檫拭Z轴。

最后，将空气轴承调好。

推动Z轴感觉受力良好，故障得到解决。

同时也对其他几个轴进行了檫拭。

最后，对整机进行了检查。

发现X轴的光栅尺读数装置不正常（正常时指示灯的颜色为绿灯，检查时为红灯），进行位置的调整后，回复了正常。

检查空压机的气压可以达到0.6Mpa,而三坐标测量仪下的过滤器的气压表显示为0.3Mpa；判断气管可能有漏气现象，经检查发现三坐标下的一节气管果然有破裂的现象，对其进行了修复。

气压有所上升，但仍然达不到理想气压。

检查各个接头，发现中间接头的气压偏低，换了一个接头后，气压升起来了，可以达到0.6Mpa。

可能故障的原因：a.在低温时操作，使空气轴承抱死Z轴；b.空气湿度很大，Z轴吸水后膨胀，空气轴承将其抱死；c.空气轴承中的出来的气不干净含有油脂，由于长时间不使用，油脂凝结后抱死Z轴。

11年11月8日出现故障：1、三坐标归零失败，无法启动三坐标的控制2、气管断裂解决方案：首先在隔壁实验室的拐角处发现气管老化断裂，用气管快接头将断裂的气管接好后，气压恢复正常。

即开始启动空气泵，过滤阀开始排水然后气压上升到0.6MPa，三坐标的气压在0.5MPa左右。

三坐标仍然无法归零，检查发现三坐标探头的短出现了问题，正确的短接如图所示。

短接改过来后故障得到排除，注意：在修理的过程中出现过高速冲击限位开关导致保险丝烧毁的情况，其中大拇指接触的部分为加速键。

测绘仪器常见故障的诊断与维修方法引言：测绘仪器在地理信息系统、土地管理、工程测量等领域扮演着重要角色。

然而，由于长期使用和操作不当，测绘仪器常常会遭遇各种故障。

本文将以此为切入点，讨论测绘仪器的常见故障及其诊断和维修方法，以帮助用户解决问题并保障测绘工作的顺利进行。

一、测距仪故障的诊断与维修测距仪是测绘仪器中最常见的一个设备，它用于测量点到点之间的距离。

然而，由于频繁的使用，测距仪容易出现以下故障：1. 误差过大：测距仪的误差通常是由于镜头污损或组装不良引起的。

解决这个问题的方法是清洁镜头，并检查设备的安装是否正确。

2. 数值显示不正常：这种问题可能是由于仪器内部的电路失效或者LCD显示屏的损坏导致的。

在这种情况下，需要将仪器送往维修中心进行维修或更换零部件。

3. 无法启动：如果测距仪无法启动，首先需要检查电池是否已经耗尽或是否连接不良。

如果这些都正常，可能是由于电路板的损坏。

此时需要寻求专业人员的帮助。

二、全站仪故障的诊断与维修全站仪是进行高精度测量的关键设备，它包含了距离测量、角度测量和高度测量等功能。

以下是其常见故障及解决方法：1. 角度测量误差：如果全站仪的角度测量误差较大，可能是由于仪器校准不准确或测量环境干扰所致。

用户可以通过重新校准仪器、尽量避免干扰源、保持仪器平衡等方法来解决问题。

2. 显示屏无法正常显示：这种情况通常是由于仪器的内部连接出现问题或者显示器本身损坏引起的。

用户可以检查连接线是否松动，如果问题仍然存在，需要将仪器送到专业的维修中心进行维修。

3. 无法进行数据传输：如果全站仪无法进行数据传输，可能是由于数据线损坏或设备驱动程序问题。

用户可以更换数据线或者重新安装驱动程序来解决此类问题。

三、GPS接收机故障的诊断与维修GPS接收机是测绘中用于获取卫星信号以确定位置的关键设备。

以下是一些常见的故障及其解决方法：1. 信号接收困难：GPS接收机在信号接收困难时可能会出现误差。

三丰粗糙度轮廓仪安全操作及保养规程前言三丰粗糙度轮廓仪是一种广泛应用于工业生产中的高精度测量设备。

在使用这种设备时，必须严格遵守相关规定，同时加强对设备的保养和维护，以确保设备的正常运行和延长设备的使用寿命。

本文档将详细介绍三丰粗糙度轮廓仪的安全操作及保养规程。

安全操作1. 设备操作前准备在进行轮廓仪测试之前，必须先安装好所需软件和USB驱动程序。

在软件安装和驱动程序安装之后，必须重新启动计算机。

如果您安装的是第三方驱动程序，则在重新引导计算机之前，必须在计算机旁放置三丰粗糙度轮廓仪。

同时，检查仪器的电源、设备接口等是否正常，以确保设备在使用前处于稳定运行状态。

2. 使用前检查在启动轮廓仪前，检查一下以下几个方面是否正常：1.检查设备电源是否通电，是否坏了；2.确保设备接口、电线、探针无损坏；3.检查设备是否已连接计算机，并确保计算机与设备成功链接。

3. 轮廓仪使用程序简介在安装好软件和驱动程序之后，启动计算机并连接轮廓仪设备，运行“表面粗糙度名片”设备操作程序。

通过对“探针高度重复评估”，确定表面测量点高度，进而达到对表面粗糙度测量的目的。

4. 注意事项在进行轮廓仪测试的过程中，需要特别注意以下几个方面：1.在使用过程中不得随意更换传感器或连接线，更换之前必须关闭仪器，并断开电源线，以免造成损坏；2.在更换探针时，一定要小心操作，避免磨损或出现粘接等情况，同时也要避免探针的进一步损坏。

保养规程1. 设备保养前准备在进行三丰粗糙度轮廓仪设备的日常保养之前，必须先做好准备工作。

作为常规保养工作的一部分，首先需要做的就是插拔设备电源。

在插拔电源之前，请先关闭轮廓仪以确保电源插头不会被拔出。

2. 日常保养内容在设备使用过程中，应定期进行轮廓仪设备的清洁工作。

对设备内部和外部进行清洗，保持设备清洁干燥。

同时，定期对设备电缆状况进行检查，确保电缆不会损坏。

3. 保养注意事项1.清理设备的电磁干扰屏蔽罩，以免沉积物导致设备信号丢失或损坏；2.定期检查设备外壳上的联轴器，确保联轴器没有发生损坏；3.断电保护程序：启动时，无法进一步按下使用按钮，必须全部关闭电源，再重新启动设备。

三丰214圆度仪说明书三丰217圆度仪是一种利用回转轴法测量工件圆度误差的测量工具。

圆度仪可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、表面波纹度、频谱分析、波高分析等。

我们在使用过程中只有将三丰圆度仪保养好才能使用的长久。

圆度仪的保养注意事项：1、每天开机时，用无尘纸简单擦去旋转工作台，注意：不要用酒精擦拭驱动箱外壳，因为，外壳部分表面是喷涂油漆的，容易起化学反应，用酒精擦拭后容易影响外观的美观；2、每天开机时检查气源和电源是否正常，外部供电有无UPS不间断电源保护装置，（必须安装），为了防止当电源送电和突然断电引起的峰值电压对控制箱内电路板、电脑及电子元件的损坏；3、仪器的环境温度及湿度是否在允许范围之内。

操作环境温度的范围：15-30摄氏度，温度梯度变化允许范围：小于2摄氏度（一般环境要求，如加工现场）；操作环境温度的范围：18-22摄氏度，温度梯度变化允许范围：小于2摄氏度（标准计量室）；湿度要求：45%-75%之间；4、放假较长时间不使用时，要将测头取下，气源与电源关闭，盖上防尘布。

三丰圆度仪测同轴度有三种方法：1、公共轴线法在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其大值作为该零件的同轴度。

这条公共轴线近似于一个模拟心轴，因此这种方法接近零件的实际装配过程；2、直线度法在被测元素和基准元素上测量多个横截面的圆，然后选择这几个圆构造一条3D直线，同轴度近似为直线度的两倍。

被收集的圆在测量时好测量其整圆，如果是在一个扇形上测量，则测量软件计算出来的偏差可能很大；3、求距法同轴度为被测元素和基准元素轴线间大距离的两倍。

即用关系计算出被测元素和基准元素的大距离后，将其乘以2即可。

求距法在计算大距离时要将其投影到一个平面上来计算，因此这个平面与用作基准的轴的垂直度要好。

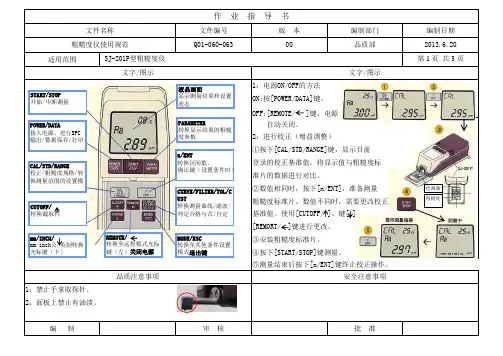

Q01-060-06300品质部2013.6.20适用范围第 1 页 共 3 页1：电源ON/OFF的方法ON:按[POWER/DATA]键。

O FF:[REMOTE/ ]键，电源自动关闭。

2：进行校正（增益调整）①按下[CAL/STD/RANGE]键，显示目前登录的校正基准值，将显示值与粗糙度标准片的数据进行对比。

②数值相同时，按下[n/ENT]，准备测量粗糙度标准片。

数值不同时，需要更改校正基准值。

使用[CUTOFF/ ]、键[ ]、[REMORT/ ]键进行更改。

③安装粗糙度标准片。

④按下[START/STOP]键测量。

⑤测量结束后按下[n/ENT]键终止校正操作。

1：禁止手拿取探针。

2：面板上禁止有油渍。

品质注意事项安全注意事项粗糙度仪使用规范SJ-201P型粗糙度仪文字/图示文字/图示液晶画面显示测量结果和设置状态PARAMETER转换显示结果的粗糙度参数n/ENT转换区间数。

确认键（设置条件时）CURVE/FILTER/TOL/C UST转换测量曲线/滤波/判定合格与否/自定MODE/ESC转换至其他条件设置模式退出键REMOTE/转换至远程模式光标键（左）关闭电源mm/INCH/mm/inch 公/英制转换光标键（下）CUTOFF/转换截取件CAL/STD/RANGE校正/粗糙度规格/转换测量范围的设置模POWER/DATA接入电源，进行SPC 输出/数据保存/打印START/STOP 开始/中断测量检测器粗糙度Q01-060-06300品质部2013.6.20适用范围第 2 页 共 3 页3：进行测量（每按一次按键，显示值按照0.8-2.5-0.25的顺序进行转换。

)正确安放工件，按下[START/STOP]键，开始测量。

②更改区间数：测量结束后按下[n/ENT]键，转 换区间数。

（每按一4：查看各种参数的测量结果次按键就按照1-3-5-L的顺序进行转换。

）按下[PARAMETER ]键，则转换至各种参数的测量结果。

测量仪器维修与故障排除技巧随着科学技术的不断发展，各类测量仪器在各个领域中得到了广泛应用。

然而，由于长时间使用或者操作不当等原因，测量仪器难免会出现各种故障。

为了确保测量结果的准确性和可靠性，及时进行维修和故障排除工作就显得尤为重要。

本文将介绍一些测量仪器维修与故障排除技巧，帮助读者解决常见的问题。

首先，当测量仪器发生故障时，我们应该首先进行外观检查。

检查电源线、传感器、测量探头等组成部分是否完好无损，有没有松动或磨损等现象。

有时候，问题可能就出在这些地方，一个简单的固定或更换就能解决问题。

其次，如果外观检查没有发现问题，我们可以进行基本的电路检测。

这包括使用万用表检查电源是否正常，电路是否通畅等。

万用表是一种常见的测量仪器，它可以测量电压、电流、电阻等基本参数。

通过测量各个电路的电压和电流，我们可以初步判断出故障的位置。

如果有电压或电流异常，我们可以进一步检查对应电路的元器件是否损坏或老化。

另外，我们还可以借助专业设备进行更加精细的故障排除。

例如，使用示波器可以观察电路中的波形，判断信号的幅值、频率等参数是否符合要求。

虽然示波器的操作复杂一些，但它可以提供更多有用的信息，帮助我们定位故障。

此外，频谱仪是另一个重要的测量工具，它可以分析信号的频谱分布情况，帮助我们找出信号中的异常成分或噪音。

这些专业设备的应用需要一定的技术和经验，但它们可以大大提高故障排除的效率和准确性。

除了使用仪器设备，我们还可以借助一些简单的技巧来进行测量仪器的维修。

例如，在维修过程中，我们可以使用干净的棉布或软刷子清洁仪器表面和内部的灰尘或脏污。

这样可以防止灰尘进入仪器内部，影响仪器的正常工作。

在接触面有氧化或腐蚀现象时，我们可以使用特殊的清洗剂或溶剂进行清洗，并及时进行防护处理，延长仪器的使用寿命。

此外，及时校准仪器也是保证测量准确性和可靠性的重要环节。

由于长时间使用或者环境变化等原因，测量仪器的测量准确性可能会有所偏差。

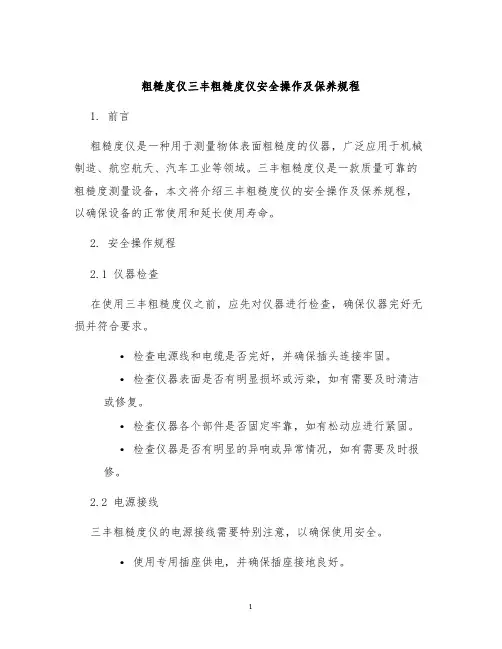

粗糙度仪三丰粗糙度仪安全操作及保养规程1. 前言粗糙度仪是一种用于测量物体表面粗糙度的仪器，广泛应用于机械制造、航空航天、汽车工业等领域。

三丰粗糙度仪是一款质量可靠的粗糙度测量设备，本文将介绍三丰粗糙度仪的安全操作及保养规程，以确保设备的正常使用和延长使用寿命。

2. 安全操作规程2.1 仪器检查在使用三丰粗糙度仪之前，应先对仪器进行检查，确保仪器完好无损并符合要求。

•检查电源线和电缆是否完好，并确保插头连接牢固。

•检查仪器表面是否有明显损坏或污染，如有需要及时清洁或修复。

•检查仪器各个部件是否固定牢靠，如有松动应进行紧固。

•检查仪器是否有明显的异响或异常情况，如有需要及时报修。

2.2 电源接线三丰粗糙度仪的电源接线需要特别注意，以确保使用安全。

•使用专用插座供电，并确保插座接地良好。

•在接通电源之前，检查电源线是否有松动或损坏，如有需要及时更换。

•在接通电源之前，确保仪器开关处于关闭状态。

2.3 设备操作合理使用三丰粗糙度仪，可以确保测量数据的准确性和仪器的安全运行。

•在使用前，阅读并理解产品说明书，熟悉仪器的基本操作方法。

•在使用过程中，严禁随意拆卸或改装仪器，如有需要，请联系专业技术人员。

•在测量前，确保被测物体表面干净、平整，以确保测量数据的准确性。

•在测量时，根据实际需要选择合适的测量参数，并确保仪器正确读取数据。

2.4 仪器存放正确存放三丰粗糙度仪，可以避免仪器的损坏或遗失。

•在使用完毕后，及时清理仪器表面的污物，并将仪器放置在干燥、通风的环境中。

•将仪器放置在稳定的平面上，避免仪器倾斜或摔落，造成损坏。

•定期检查仪器存放位置的温湿度变化，确保仪器的存放环境符合要求。

•在长期不使用仪器时，应将其放入专用的防尘箱中，并存放在干燥、阴凉的地方。

3. 保养规程正确的保养能够延长三丰粗糙度仪的使用寿命，并保持其正常工作状态。

3.1 清洁定期清洁仪器是保养的重要环节，清洁时需要注意以下事项：•使用专用的清洁布或棉签，蘸取适量的清洁液轻轻擦拭仪器表面。

测力仪故障维护和修理的解决方法测力仪维护和修理保养测力仪故障维护和修理的解决方法，很多用户在使用测力仪的过程难免都会碰到一些小故障，这些小故障就会影响我们的工作效率，所以为了不影响用户的工作效率，恒刚的测力仪我就为大家总结了一份测力仪故障维护和修理解决方法的资料。

希望可以帮忙到大家。

测力仪维护和修理方法一：1、首先检查你的测力仪的传感器的连接线是否连接好，2、短路或者断路，还有焊接点是否有虚焊的现象。

测力仪维护和修理方法二:1、然后检查你的仪表是否充电饱和，假如充电不够的话也简单引起，不能正常使用开机、示值不稳定，上线跳动。

使用逻辑笔、示波器检测信号时，要注意不使探针同时接触两个2、测量引脚，由于这种情况的实质是在加电的情况下形成短路。

测力仪维护和修理方法三:1、用万用表欧姆挡时，切记不要带电测量。

检测测力仪的电源中的滤波电容时，应先将电解电2、容器的正负极短路一下，而且短路时不要用表笔线来代替导线对电容器进行放电，由于这样简单烧断芯线。

可以取一只带灯头引线的 220V，50W 的电灯泡，连接在电容器的两端、在放电的瞬间灯泡会闪光。

测力仪维护和修理方法四:1、测量各点参数时可用一般手缝针焊在万用表的表笔上，以便刺穿漆层直接测量各点，而不用大面积剥离漆层，这样会造成铜箔的氧化。

测力仪图片测力仪图片测力仪图片我司还销售：无线测力计，电子测力仪，电子拉力计，扭力扳手测试仪，S型数显推拉力计，电子拉力测试仪，瓶盖扭矩测试仪，弹簧扭矩试验机，弹簧拉力测试仪，数显式扭力起子，对于刚刚买测力仪的人，有很多人都不会操作，以及对于测力仪价格也不是很清楚，接下来就介绍测力计使用操作流程。

拉力计厂家使用操作：1、在使用拉力计厂家之前，先检查仪器电量是否充分，若电量不足,请先充电（充电时也可使用）。

2、打开电源开关，显示的扭矩值为零，假如不为零，则按清零键，将扭矩值清零。

3、测试前，*需设置好上下限值、zui小存储值、zui小峰值保持值、自动峰值时间、自动关机时间、重力加速度等.①、测力计厂家上限值设定：用户设定上限值，依据需要自由设定，达到上限值即自动声光提示，上限值不高于满量程。

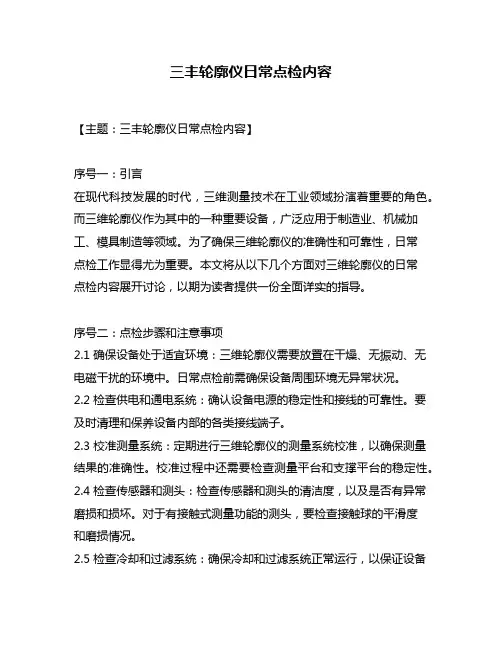

三丰轮廓仪日常点检内容【主题：三丰轮廓仪日常点检内容】序号一：引言在现代科技发展的时代，三维测量技术在工业领域扮演着重要的角色。

而三维轮廓仪作为其中的一种重要设备，广泛应用于制造业、机械加工、模具制造等领域。

为了确保三维轮廓仪的准确性和可靠性，日常点检工作显得尤为重要。

本文将从以下几个方面对三维轮廓仪的日常点检内容展开讨论，以期为读者提供一份全面详实的指导。

序号二：点检步骤和注意事项2.1 确保设备处于适宜环境：三维轮廓仪需要放置在干燥、无振动、无电磁干扰的环境中。

日常点检前需确保设备周围环境无异常状况。

2.2 检查供电和通电系统：确认设备电源的稳定性和接线的可靠性。

要及时清理和保养设备内部的各类接线端子。

2.3 校准测量系统：定期进行三维轮廓仪的测量系统校准，以确保测量结果的准确性。

校准过程中还需要检查测量平台和支撑平台的稳定性。

2.4 检查传感器和测头：检查传感器和测头的清洁度，以及是否有异常磨损和损坏。

对于有接触式测量功能的测头，要检查接触球的平滑度和磨损情况。

2.5 检查冷却和过滤系统：确保冷却和过滤系统正常运行，以保证设备在长时间工作后的稳定性和可靠性。

序号三：对主题文字的深入解读三丰轮廓仪作为一种先进的三维测量设备，可以快速准确地获取复杂物体的形状和尺寸信息。

通过点检确认设备的正常工作状态，可以更好地保证测量结果的准确性和可靠性。

圆满完成日常点检工作，对于生产制造企业而言，能够提高产品质量，减少生产成本，提高工作效率，进一步提升企业核心竞争力。

序号四：个人观点和理解个人认为，三维测量技术的发展给制造业带来了极大的变革和机遇。

而三维轮廓仪作为其中的核心设备，其日常点检工作至关重要。

通过点检，可以及时发现设备存在的问题并及时解决，避免因设备故障带来的生产线停机和成本损失。

点检还能保证三维轮廓仪的长期稳定运行和准确测量，为企业提供可靠的数据支持，推动企业不断发展壮大。

总结：点检是确保三维轮廓仪正常工作的一项重要工作。

三丰轮廓仪粗糙度仪安全操作及保养规程1. 引言三丰轮廓仪粗糙度仪是一种常用于测量物体表面粗糙度的精密仪器。

为了确保使用过程中的安全性和延长仪器的使用寿命，本文档将介绍三丰轮廓仪粗糙度仪的安全操作和保养规程。

2. 安全操作规程2.1 仪器放置•将三丰轮廓仪粗糙度仪放置在平整、稳固的工作台面上。

•保持仪器远离电磁干扰源，如强磁场、高频电磁设备等。

2.2 电源连接•使用标明电压范围的电源供应器，确保电压稳定。

•仪器必须接地，以防止因静电引起的损坏和误差。

2.3 仪器准备•首先，检查仪器的外观是否完好，没有损坏或异物。

•打开仪器前，确保所有的连接线和电缆都牢固连接。

•清理测量台面，确保无尘、无杂质。

2.4 仪器使用•在使用前，请先阅读仪器的使用说明书，了解仪器的功能和操作方法。

•开机前，确认测量台面是水平的，以确保测量的准确性。

•操作过程中，避免用力过大或突然移动仪器，以免造成仪器的损坏。

2.5 仪器维护•仪器使用完毕后，应及时清理仪器的表面，避免灰尘和杂质影响下次测量的精确性。

•定期检查仪器的外观和电缆是否损坏，如发现损坏或老化，应及时更换。

•保持仪器的干燥和通风，避免受潮和过热。

3. 保养规程3.1 清洁仪器•使用干净的软布蘸取少量酒精或清洁剂，轻柔地擦拭仪器的外表面。

•避免使用有机溶剂和腐蚀性清洁剂，以免对仪器造成损坏。

•不要将水或其他液体直接喷洒在仪器上，以防止仪器进水。

3.2 校准仪器•定期校准仪器的准确性，以确保测量结果的可靠性。

•遵循仪器的校准操作步骤，按照校准说明进行操作。

3.3 储存仪器•当仪器暂时停用时，应将其存放在干燥、无尘、无腐蚀性气体的环境中。

•使用软布或塑料套将仪器进行包裹，以防止灰尘和湿气的入侵。

•长期不使用时，应拔掉电源插头，以避免电气故障和能源浪费。

4. 总结本文档介绍了三丰轮廓仪粗糙度仪的安全操作和保养规程。

使用者在使用仪器时，应注意放置、电源连接、仪器准备、使用和维护等方面的注意事项，以确保仪器的正常工作和精确测量。

测高仪二维高度仪高度尺高度规常见故障及维修方法测高仪二维高度仪高度尺高度规常见故障及维修方法测高仪又称高度仪、高度规、二维测高仪、二次元测高仪、2.5次元测高仪、二坐标测高仪、高度尺等测高仪是用于测量空间点位相对地面高度的仪器，应用于在线或批量检测，可测量高度、深度、槽宽、内外径、孔心距、轴心距、平面度、垂直度等。

测高仪牌子有瑞士丹青TRIMOS测高仪、瑞士TESA天萨测高仪、Mitutoyo三丰测高仪、德国Mahr/马尔测高仪、Rtional万濠测高仪、SINPO新天测高仪、Easson怡信测高仪、思瑞测高仪等。

测高仪二维高度仪高度尺高度规常见故障及维修方法：在日常使用中由于使用不当引起的测高仪常见故障如下：1、测高仪数显部故障2、测高仪驱动故障3、测高仪主机故障如果您的测高仪存在开机不显示/测量报错/测量数据乱码不规律/钢带配重不稳定/操作面板无反应/气浮无反应/精度与实际误差过大等高度仪常见故障主要有电源故障、测量故障等。

具体如下：一、电源故障1、高度仪电源插头断裂，要检查插头是否松动，当插头松动时，可以尝试将插头拧紧或更换新的插头，如果拧紧也没有用，说明插头已经损坏，需要更换新的。

2、高度仪电源线断裂，要检查电源线是否已经断裂，如果是，可以尝试换新线或维修原线，将两端的芯线焊接在一起即可。

3、高度仪开关损坏，要检查开关是否有损坏的情况，如果有，可以尝试拆卸开关，看看是否有空载，如果没有，则可能是电路芯片损坏，需要更换新的开关即可。

二、测量故障1、高度仪测量不准，要检查仪器本身是否出现问题，如果有，需要对仪器进行校准，以提高测量精度。

2、高度仪报警不及时，要检查报警设定和参数设置，根据实际需要调整报警时间，以实现及时报警的目的。

3、高度仪测量不稳定，要检查传感器的脉冲设置和参数设置是否正确，根据实际情况调整脉冲设置和参数设置，以得到测量稳定。

总之，高度仪有很多常见的故障问题，但只要通过细心检查和调整，就能找到解决方案。

ZYGO NewView5022粗糙度测试仪维修实例作者：成都佳鹰科技有限公司 王家莲NewView 5022 粗糙度测试仪是美国ZYGO公司上世纪90年代产品，用于量化分析被测物体的表面形貌。

纵深100微米，0.1纳米的分辨率，测试结果在彩色显示器上显示表面立体图像、点和测试数据，精度高且价格昂贵。

由于该设备出厂时间较早，厂家没有技术资料、不提供维修和备件服务。

图1 .NewView5022 粗糙度测试仪该设备没有任何技术资料、电气原理图纸、调试方法及备件的困难。

技术人员依据粗糙度测试仪的实物反绘出设备工作原理图，分析电路原理及软件控制流程，该设备主要由主控电脑、控制台、信号处理电脑、电子控制箱、放大器和光学系统检测工作台等组成；其中发现故障的电子控制箱是整个测试仪的核心部分，由高精度电机输出控制电路、视频信号放大处理、大规模可编程控制逻辑阵列(FPGA)、数字伺服驱动电路、数据通信处理模块及单片机系统等组成， FPGA模块和高精度电机输出控制电路、数字伺服驱动电路组成了一个复杂的闭环精密控制系统，完成对测试仪操作控制，其内部软件控制逻辑复杂，精度要求高。

故障现象1：电子控制箱硬件电路损坏，精密伺服电机不工作，导致测试软件不能操作光学平台位置移动分析电机控制部分电路图（如图2所示）发现，输出控制系通过U27转换器输出编程电压，该电压通过U32缓冲放大后直接输入到电机信号放大器前端，该电路U27输出端信号为5.05V ,经过U32缓冲放大后信号为0V，确认U32放大器件损坏，更换U32后修复图2 电机控制部分原理故障现象2: 扫描图像不完整，测试数据部准确 （如图3所示）图3 扫描图像NewＶiew5022粗糙度测试仪的测试原理是，测量时与被测量物体没有接触点，采用白光干涉扫描成像，光经过干涉进入物镜，一部分从被测量物体表面反射入物镜，一部分从内部的高品质参考表面反射入物镜（solid-state摄像仪对准这两束光）,两束光干涉后能反映被测量物体表面构造的明暗相间的条纹，从而测量出被测量物体的表面形貌。

比较法检查用粗糙度样块
电动轮廓仪
A330表面粗糙度检测仪
TR110粗糙度仪
TR220型粗糙度仪
打印装置
德国生产的各种粗糙度检测仪

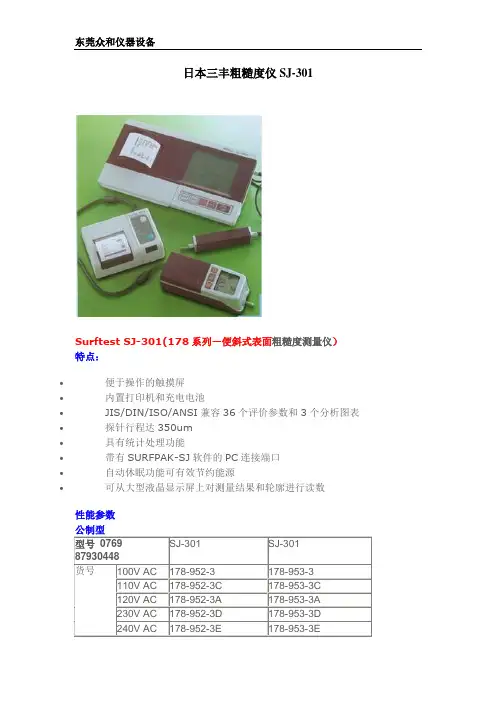

日本三丰表面粗糙度测量仪
美国激光非接触表面粗糙度测量仪测量范围在0.01到10微米 1.传统的测头是触针式的接触测量，测量时测尖容易磨损和损坏，同时也容易划伤工件的表面，需要在工作过程中多次校准，激光粗糙度测量仪不存在这个问题。

2.传统的粗糙度测量仪不能安装在生产线上进行在线连续动态测量，而激光粗糙度测量仪因为测量速度是传统仪器的10到100倍，所以它可以安装在生产线上进行动态测量。

3.和传统的测量仪相比，激光粗糙度测量仪只能测量Ra一个参数。
