10KV变电所的倒闸操作

10KV变电所倒闸操作票票号：_____________操作时间：_____________操作人员：_____________操作地点：_____________工作许可号：_____________操作前确认：1.确认当前值班员是否熟悉变电所的布置和设备工况。

2.确认与现场沟通工作，了解当前电网运行和电压情况。

3.确认倒闸操作人员是否具备相关操作证件，并受过岗前培训。

操作步骤：1.在变电所值班室，表示了解变电所场景，如检查变电所的线路、变压器和开关等设备工况，并确认无异常。

2.核对值班记录和操作记录，即可进行倒闸操作前的准备。

3.给运行班上的值班操作工发送离位指令，通知他们不要执行工作，以避免意外触电。

4.进入操作现场，确认现场的工作环境安全，没有可燃、易燃物质或有害物质的泄漏。

5.将倒闸手柄置于定位，并确保电源开关处于断开状态。

6.拿着电工绝缘手套和电工绝缘靴进入危险区域，检查线路和元件的状态及电压情况，确保无异常。

7.操作前，值班员应确认通风设施是否正常运行，以防止引发爆炸。

8.与控制中心的操作员进行沟通，根据变电所现场情况确认执行倒闸操作的合适时机。

9.在进行倒闸操作前，需通知现场人员和相邻线路的操作人员，并告知他们倒闸操作的时间和原因。

10.倒闸操作前，确认线路和设备的绝缘状态，并进行全面检查，确保没有任何漏电现象。

11.轻轻向下按住倒闸手柄，使其刚刚接触到位置。

12.确认场内场外设备均处于安全状态后，再将倒闸手柄向下按至最低点，并同时注意现场情况。

13.立刻将倒闸手柄回到上位，进行复位操作，并通知现场人员操作已完成。

14.确认各设备和线路无异常，并恢复电网供电，使系统恢复正常。

15.操作结束后，将倒闸操作票及相关纪录上交至值班室。

安全注意事项：1.操作人员要全程穿戴防护用品，包括电工绝缘手套、电工绝缘靴等。

2.操作期间，严禁谈笑和闲聊，集中注意力，确保安全。

3.严格按照操作规程进行操作，不得擅自更改或添加操作步骤。

b) (3)操作中遇有事故或异常时，应停止操作，如因事故、异常影响原 操作任务时，应报告调度，并根据调度命令重新修改操作票
28
倒闸操作的相关制度
• (4)由于设备原因不能操作时，应检查原因，不得强行操 作。不能处理时应报告调度和生产管理部门
(5)操作中遇有事故或异常时，应停止操作，如因事故、异 常影响原操作任务时，应报告调度，并根据调度命令重新 修改操作票
a) b) 主变压器、消弧线圈倒分头后，应测量通路，必要时 测量直流电阻。挂地线时先接地端，接地要牢固可靠，接 地线不得缠绕，不得与人体接触。
b) c)操作终了，记录时间，向调度回令后，在操作票盖 “已执行”章，监护人、操作人签名。
d) 然后在“调度命令”（PMS变电运行日志）记录内填 入终了时间，报告调度。
11
倒闸操作的必备条件
①熟悉倒闸操作的工作流程 ② 熟悉各设备运行方式及调度术语 ③ 熟悉设备的功能、结构和操作顺序、方法 ④ 熟悉变电站一次设备接线方式 ⑤ 熟悉变电站二次保护及自动装置的配置并能与一
次设备操作的配合
12
倒闸操作的基本要求
1. 运行人员须以高度负责的精神，严格按照倒闸操要求，严 肃认真地对待每一步操作，做到万无一失
2. 倒闸操作必须由两人进行（其他见安规2.3.3的规定） 3. 熟悉各设备运行方式及调度术语 4. 熟悉设备的功能、结构和操作顺序、方法 5. 熟悉变电站一次设备接线方式 6. 熟悉变电站二次保护及自动装置的配置并能与一次设备操
作的配合 7.尽量不影响或少影响系统的正常运行和对用户的供电； 8。万一发生事故，影响的范围应尽量小； 9、在交接班、系统出现异常、事故及恶劣天气情况下尽量
• 操作任务的填写：操作任务的填写要简单明了，做到能从 操作任务中看出操作对象、操作范围及操作要求。操作任 务应填写设备双重名称，即电气设备中文名称和编号。每 张操作票只能填写一个操作任务。 一个操作任务：是指 根据同一操作命令为了相同的操作目的而进行一系列相关 联并依次进行的不间断倒闸操作过程。

10KV变电所停送电操作票单位_______ 编号_______10KV变电所停送电工作票单位_______ 编号_______1、工作负责人（监护人）_________ 班组________2、工作组人员（不包括工作负责人）____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ _________________ 共_______人3、工作的变（配）电站名称及设备双重名称：____________________________________________________5、计划工作时间自_______年______月______日_______时_______分至_______年______月______日_______时_______分注：已执行栏目及接地线编号由工作许可人填写。

\工作票登发人签名______签发日期___年__月__日__时__分7、受到工作票时间：______年____月____日_____时____分运行值班人员签名_________ 工作负责人签名_________8、确认本工作票1—7项工作负责人签名_________ 工作许可人签名_________许可开始工作时间：______年____月____日_____时____分9、确认工作负责人布置的任务和本施工项目安全措施_______________________________________________10、工作负责人变动情况原工作负责人_________离去, 变更________为工作负责人.工作票签发人________ _____年___月___日____时____分工作人员变动情况(变动人员姓名、日期及时间)__________________________________________________________________________________________________________工作负责人签名_________11、工作票延期有效期延期到______年____月____日_____时____分工作负责人签名_________ _____年___月___日____时___分工作许可人签名_________ ____年___月___日____时____分12、工作终结全部工作面______年____月____日_____时____分结束，设备及安全措施已恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。

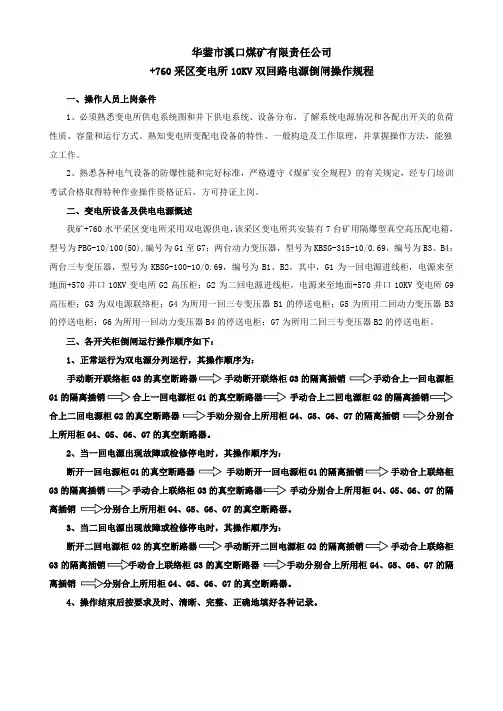

华蓥市溪口煤矿有限责任公司+760采区变电所10KV双回路电源倒闸操作规程一、操作人员上岗条件1、必须熟悉变电所供电系统图和井下供电系统、设备分布，了解系统电源情况和各配出开关的负荷性质、容量和运行方式。

熟知变电所变配电设备的特性、一般构造及工作原理，并掌握操作方法，能独立工作。

2、熟悉各种电气设备的防爆性能和完好标准，严格遵守《煤矿安全规程》的有关规定，经专门培训考试合格取得特种作业操作资格证后，方可持证上岗。

二、变电所设备及供电电源慨述我矿+760水平采区变电所采用双电源供电，该采区变电所共安装有7台矿用隔爆型真空高压配电箱，型号为PBG-10/100(50),编号为G1至G7；两台动力变压器，型号为KBSG-315-10/0.69，编号为B3、B4；两台三专变压器，型号为KBSG-100-10/0.69，编号为B1、B2。

其中，G1为一回电源进线柜，电源来至地面+570井口10KV变电所G2高压柜；G2为二回电源进线柜，电源来至地面+570井口10KV变电所G9高压柜；G3为双电源联络柜；G4为所用一回三专变压器B1的停送电柜；G5为所用二回动力变压器B3的停送电柜；G6为所用一回动力变压器B4的停送电柜；G7为所用二回三专变压器B2的停送电柜。

三、各开关柜倒闸运行操作顺序如下：1、正常运行为双电源分列运行，其操作顺序为：手动断开联络柜G3的真空断路器手动断开联络柜G3的隔离插销G1的隔离插销合上一回电源柜G1的真空断路器手动合上二回电源柜G2合上二回电源柜G2的真空断路器手动分别合上所用柜G4、G5、G6、G7的隔离插销分别合上所用柜G4、G5、G6、G7的真空断路器。

2、当一回电源出现故障或检修停电时，其操作顺序为：断开一回电源柜G1的真空断路器手动断开一回电源柜G1的隔离插销手动合上联络柜G3的隔离插销手动合上联络柜G3的真空断路器手动分别合上所用柜G4、G5、G6、G7的隔离插销G4、G5、G6、G7的真空断路器。
