防雷接地材料产品选型大全

避雷器参数及选型原则金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能够充分发挥其理应的防火维护促进作用。

1无间隙金属氧化物避雷器的挑选挑选的通常建议如下：(1)应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)按照被维护的对象确认避雷器的类型。

(3)按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)按避雷器加装地点的暂时过电压幅值和持续时间挑选避雷器的额定电压。

(5)估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。

(6)根据被维护设备的额定雷电冲击耐热电压和额定操作方式冲击耐热电压，按绝缘协调的建议，确认避雷器的雷电过电压维护水平和操作方式过电压维护水平。

(7)估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。

(8)按避雷器加装处最小故障电流，挑选避雷器的压力释放出来等第1页共18页级。

(9)按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)按避雷器加装的引线拉力、风速和地震等条件，挑选它的机械强度。

(11)当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2主要特性参数选择(1)持续运转电压uc。

中性点轻易接地系统的相对地并无间隙金属氧化物避雷器，其uc可以按不能高于系统最低接法挑选出。

在中性点非轻易接地系统，例如单相接地故障能够在10s以内切除术，其uc仍可以按不能高于挑选出，但由于我国大部分中性点非轻易接地系统中容许拎中剧故障运转2h以上，因此uc可以按以下原则挑选出：10s及以内切除术故障2h及以上切除故障3～10kv1.0～1.1ul，35～66kvuc≥ul至于10s～2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

交流浪涌保护器（防雷器）选型表前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！选型依据标准：GB50057-2010《建筑物防雷设计规范》GB50343-2012《建筑物电子信息系统防雷技术规范》GB18802-2002《低电压配电系统的电涌保护器（SPD)》IEC61312《雷电电磁脉冲的防护》浪涌保护器选型目录：一、浪涌保护器一二三级、BCD级、T1级T2级的含义；二、浪涌保护器最大持续工作电压Uc的选择；三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择；四、浪涌保护器后备保护熔断器及接线线径的选择；五、SCB浪涌专用后备保护器介绍六、浪涌保护器保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；七、浪涌保护器保护水平Up的选择；八、遥信报警接口（干接点）说明九、通用复合型浪涌保护器资料（轻松选型，验收无忧，防护效果更优秀）；一、浪涌保护器一二三级、BCD级、T1级T2级的含义1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350系列属于一级浪涌保护器）2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60系列属于二级浪涌保护器）3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA 及以上通流量的浪涌保护器（AM-10/350、AM60、AM80、AM100、AM120、AM160系列都属于B级浪涌保护器）5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（AM40系列）6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（AM20系列）7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识.T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。

4、产品选型设计根据IEC1024-1：1993的表3规定，雷击电流的电荷在实践中应采用（10/350μS）的波形作为雷击电流的测试脉冲，10/350μS波形雷电流的能量相当于8/20 μS波形的17.5倍，另外，两种雷击波形电流存在这样的转换关系：1KA10/350μS的雷击电流相当于4.7KA8/20μS波形。

本次设计选择德国菲尼克斯防雷及浪涌保护产品。

该产品无论在品牌还是质量上都属世界一流。

根据IEC 61643关于SPD电源浪涌保护器的要求及贵方招标文件对电源SPD的技术参数要求做如下选型：4.1电源一级防雷器电源一级防雷器选择菲尼克斯FLT 35/3+1，适用于220V/380V AC系统，并联安装，可承受100KA雷电流，保护水平Up低于1.5KV，是目前防雷领域保护水平Up最低、体积最小的过电压保护器。

FLT 35 CTR系列是德国菲尼克斯公司在全球获得形状、结构、材料设计专利保护的新一代产品。

它具有独特的圆柱状放电间隙，它由负膨胀系数的钛合金材料制作而成，具有能够耐受7000℃的高温高压下不变形的特点（寿命长）；动作更加灵敏、可靠、节省更多的安装空间。

FLT 35 是代表当今最领先技术的防雷产品，保证在飞速发展的防雷技术领域不会落后，具有选型的前瞻性。

该类型防雷产品具有如下优势：能直接泄放直击雷电流；具有全摸式保护方式：L-N，N-G（干线），L-L，L-G，N-G（设备）。

残压低，相对地分别降到1500V以下，而且具备截断高达100KA的工频续流能力。

具有特有的“电流闸”特性，使得额定电流值很小的保险装置也不会因此而动作。

具有热容和过流保护功能，通过远程报警接口可提供远程监控。

紧凑设计，节省安装空间。

不受工作电流限制。

需要说明的问题：根据上述对雷电流波形的分析比较，35KA10/350μS的雷电流转换成8/20μS波形为164.5KA，大大满足了电源一级防雷器对雷击电流泄流量的相关要求。

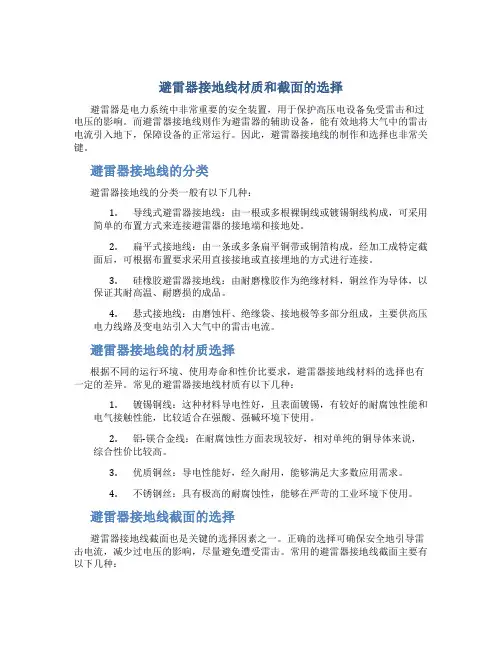

避雷器接地线材质和截面的选择避雷器是电力系统中非常重要的安全装置，用于保护高压电设备免受雷击和过电压的影响。

而避雷器接地线则作为避雷器的辅助设备，能有效地将大气中的雷击电流引入地下，保障设备的正常运行。

因此，避雷器接地线的制作和选择也非常关键。

避雷器接地线的分类避雷器接地线的分类一般有以下几种：1.导线式避雷器接地线：由一根或多根裸铜线或镀锡铜线构成，可采用简单的布置方式来连接避雷器的接地端和接地处。

2.扁平式接地线：由一条或多条扁平铜带或铜箔构成，经加工成特定截面后，可根据布置要求采用直接接地或直接埋地的方式进行连接。

3.硅橡胶避雷器接地线：由耐磨橡胶作为绝缘材料，铜丝作为导体，以保证其耐高温、耐磨损的成品。

4.悬式接地线：由磨蚀杆、绝缘袋、接地极等多部分组成，主要供高压电力线路及变电站引入大气中的雷击电流。

避雷器接地线的材质选择根据不同的运行环境、使用寿命和性价比要求，避雷器接地线材料的选择也有一定的差异。

常见的避雷器接地线材质有以下几种：1.镀锡铜线：这种材料导电性好，且表面镀锡，有较好的耐腐蚀性能和电气接触性能，比较适合在强酸、强碱环境下使用。

2.铝-镁合金线：在耐腐蚀性方面表现较好，相对单纯的铜导体来说，综合性价比较高。

3.优质铜丝：导电性能好，经久耐用，能够满足大多数应用需求。

4.不锈钢丝：具有极高的耐腐蚀性，能够在严苛的工业环境下使用。

避雷器接地线截面的选择避雷器接地线截面也是关键的选择因素之一。

正确的选择可确保安全地引导雷击电流，减少过电压的影响，尽量避免遭受雷击。

常用的避雷器接地线截面主要有以下几种：1.导线式避雷器接地线的截面通常采用钢芯铜（或铝）面（多股）导线，截面为50mm²、70mm²、95mm²、120mm²等规格。

2.扁平式接地线截面则按照提供的抗雷击等级和工程实际要求定制，一般的截面为30mm×4mm、25mm×6mm、30mm×6mm等规格。

电气防雷接地分类和要求电气防雷接地是指在电气系统中建立良好的接地系统，以保护设备和人员免受雷击和电击的危害。

根据不同的需求和要求，电气防雷接地可以分为以下几类：直接接地、间接接地和防雷接地。

1. 直接接地：直接接地是指将电气设备或建筑物的金属部分通过导线直接连接到地下导体上，以达到接地的目的。

直接接地的要求包括接地电阻、接地体的材料和尺寸等。

接地电阻是评价接地效果的重要指标，通常要求接地电阻低于指定的限值。

接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据设备的负荷和接地电阻的要求来确定。

2. 间接接地：间接接地是指通过中间介质将电气设备或建筑物的金属部分与地下导体相连接。

常见的间接接地方式包括引下线接地和接地网接地。

引下线接地是指将设备或建筑物的金属部分与引下线相连接，然后将引下线连接到地下导体上。

接地网接地是指将设备或建筑物的金属部分与接地网相连接，然后将接地网连接到地下导体上。

间接接地的要求包括接地介质的材料和尺寸、接地线的选择和布置等。

接地介质可以选择导电性能良好的材料，如铜排或镀锌钢带。

接地线的选择和布置要根据设备的特点、环境条件和接地要求来确定。

3. 防雷接地：防雷接地是指在电气系统中建立用于抵御雷电冲击的接地系统。

防雷接地的要求包括接地电阻、接地体的材料和尺寸等。

接地电阻是评价防雷接地效果的重要指标，通常要求接地电阻低于指定的限值。

接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据雷电冲击的能量和接地电阻的要求来确定。

电气防雷接地的分类和要求在不同的国家和行业标准中可能存在差异，因此在设计和施工过程中需要参考和遵守相关的标准和规范。

此外，电气防雷接地的有效性还与接地系统的周围环境、土壤特性等因素有关，因此在实际应用中需要综合考虑各种因素，确保接地系统的安全可靠性。

电气防雷接地根据不同的需求和要求可以分为直接接地、间接接地和防雷接地。

10KV非线性防雷器（防雷支柱绝缘子）一、适用范围：10KV铁塔配电绝缘线路上的直线杆塔，用于支撑和固定导线，在遭到雷击时迅速将雷电流泄露入地，防止绝缘线断线，同时具有限制雷电过电压，提高线路耐雷水平，减少雷击跳闸率的作用。

二、主要技术亮点1、真正一体化设计，巧妙地将绝缘子与避雷器合二为一；2、避免了普通防雷绝缘子的引弧棒易挂塑料布等异物造成放电间隙短路的危险；3、所有的放电元件全部密封在绝缘子内，避免了普通防雷绝缘子的放电间隙因空气湿度、放电间隙不准确、沿海内陆地域差别不同等原因造成误放电或放电动作不准确；4、结构简单，安装方便，节省材料，线路更美观；产品展示01：A系列柔性线夹该设计已荣获国家专利，专利号：200820118363.5。

技术亮点：1、C型原件具有弹性，可以吸收导线热胀冷缩带来的变化，对导线保持恒定的压力；2、高纯度合金材料，导电率比同类产品提高26-37%；3、柔性设计的铰接块，兼容的导线范围更宽，通用性更强，如JM22一只线夹可以通用95-150 导线间的任意组合连接；4、热敏型防护照可以快速感应发热，便于巡视人员发现故障02：B系列设备线夹（JM095、120、150、185、240）这是一张适用于95-240平方毫米导线与设备(例如：柱上开关、隔离刀闸）连接的设备线夹图片，采用双孔。

对应型号JM095、JM120、JM150、JM185、JM240。

客户可以根据设备连接板孔的尺寸加工制作设备线夹连接板上孔的尺寸。

技术亮点：1、无氧紫铜板，表面搪锡处理，避免了了铜铝氧化的发生；2、采用螺纹设计，安装更方便，接触面积更大，接触电阻更小；3、借鉴了C型线夹与导线同呼吸的优点；4、连接板更大，双螺栓连接，接触面积大，杜绝了发热。

03：B系列设备线夹（JM035、050、070）这是一张适用于35-70平方毫米导线与设备(例如：跌落保险）连接的设备线夹图片，采用单孔。

对应型号JM035、JM050、JM070。

360 甲级钢质防火双开门m2 8.00361 2、电气部分362 照明配电柜(根据实际匹配) 台 1.00363 五孔单相插座（市电插座）10套 1.208.5364 UPS插座10套 1.208.5 365 嵌入式荧光灯具 3*40W 10套 1.80366 应急电源条套 5.00367 安全出口灯10套0.2045368 开关安装三联10套0.2038.5 369 钢质槽式桥架 200*100 10m 3.00370 钢质槽式桥架 400*100水平综合线槽 200*10078371 水平综合线槽 150*100 72372 垂直线槽 400*100373 KBG16管100m 0.50KBG20管374 SC15管100m 1.20375 SC20管100m 0.32376 SC25管100m 0.15377 金属软管20mm 按米计算的M 40378 金属线槽 400*200379 金属线槽 300*10085380 金属线槽 100*5028 381 3、UPS配电系统382 10KVA UPS主机持续时间1小时台套 1.008500383 蓄电池个16.00500384 电池箱台 1.00450385 十二、防雷接地系统386 接地母线 40*4铜排10m 14.00135387 接地母线 40*4扁钢镀锌10m 28.209.0388 电源避雷器分等级只 2.00350389 监控二合一避雷器只274.00220390 监控三合一避雷器只 2.00250391 485避雷器只 1.00120392 电话避雷器只 6.00120393 等电位接地端子箱个 2.00350394 接地线 BV-16mm2 10m 32.005395 接地线 BV-25mm2 10m 35.0010396 铜鼻子 16mm2 个45.003397 铜鼻子 25mm2 个21.003.5 398 绝缘子个520.00399合计。

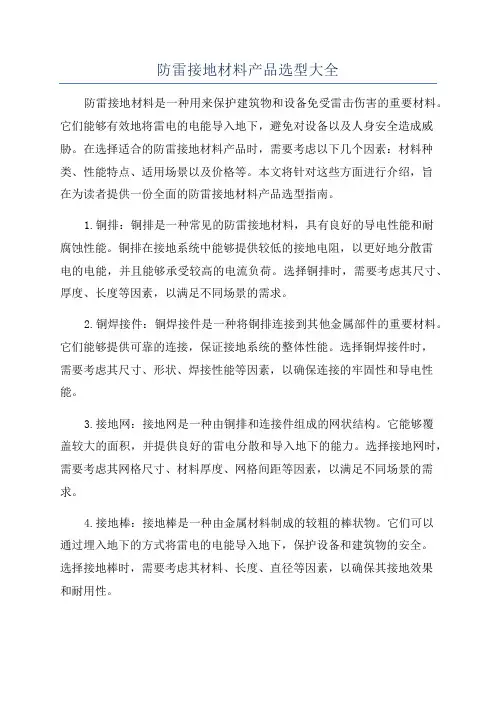

防雷接地材料产品选型大全防雷接地材料是一种用来保护建筑物和设备免受雷击伤害的重要材料。

它们能够有效地将雷电的电能导入地下，避免对设备以及人身安全造成威胁。

在选择适合的防雷接地材料产品时，需要考虑以下几个因素：材料种类、性能特点、适用场景以及价格等。

本文将针对这些方面进行介绍，旨在为读者提供一份全面的防雷接地材料产品选型指南。

1.铜排：铜排是一种常见的防雷接地材料，具有良好的导电性能和耐腐蚀性能。

铜排在接地系统中能够提供较低的接地电阻，以更好地分散雷电的电能，并且能够承受较高的电流负荷。

选择铜排时，需要考虑其尺寸、厚度、长度等因素，以满足不同场景的需求。

2.铜焊接件：铜焊接件是一种将铜排连接到其他金属部件的重要材料。

它们能够提供可靠的连接，保证接地系统的整体性能。

选择铜焊接件时，需要考虑其尺寸、形状、焊接性能等因素，以确保连接的牢固性和导电性能。

3.接地网：接地网是一种由铜排和连接件组成的网状结构。

它能够覆盖较大的面积，并提供良好的雷电分散和导入地下的能力。

选择接地网时，需要考虑其网格尺寸、材料厚度、网格间距等因素，以满足不同场景的需求。

4.接地棒：接地棒是一种由金属材料制成的较粗的棒状物。

它们可以通过埋入地下的方式将雷电的电能导入地下，保护设备和建筑物的安全。

选择接地棒时，需要考虑其材料、长度、直径等因素，以确保其接地效果和耐用性。

5.接地电阻测试仪：接地电阻测试仪是一种用来测量接地系统接地电阻的设备。

它能够提供准确的测量结果，并帮助用户评估接地系统的工作状态。

选择接地电阻测试仪时，需要考虑其精度、测量范围、使用便捷性等因素，以满足不同需求的测试要求。

6.接地剂：接地剂是一种用于改善土壤导电性能的材料。

它们能够提高土壤的导电性，并降低建筑物和设备的接地电阻。

选择接地剂时，需要考虑其成分、含水量、使用方法等因素，以确保其有效地改善土壤导电性能。

总之，选择适合的防雷接地材料产品需要考虑多个因素。

在选择之前，用户应根据具体场景的需求，综合考虑材料性能特点、适用场景、价格等因素，以选择最适合的产品。

防雷接地扁钢规格
防雷接地扁钢是一种常见的电力设备，主要用于接地，防止雷击等异常现象，降低设备损毁和人身伤害风险。

防雷接地扁钢的规格必须符合相关标准，以确保安全可靠。

下面是防雷接地扁钢的规格介绍。

一、材料
防雷接地扁钢的材料通常选择Q235B、Q345B等碳素结构钢材，有些还会使用热镀锌钢板或不锈钢材料以增强其防护性能。

材质质量必须符合GB/T1591，GB/T700等标准。

二、尺寸
防雷接地扁钢的尺寸可以根据需求定制，通常按以下规格订购：
长度范围：2米~10米;
宽度范围：40mm~200mm;
以上规格适用于大多数情况，实际尺寸可以根据特殊要求定制。

三、外形
防雷接地扁钢的外形一般为长条形，平面涂塑处理以增强其耐腐蚀性及防护性，同时符合相关标准的颜色标识。

有些防雷接地扁钢会添加锚定件以方便安装。

四、重量
由于防雷接地扁钢有不同的规格，其重量也因此不同。

一般来说，每米的重量在
4kg~12kg之间。

具体的重量可以根据不同材质、尺寸等要素计算得出。

五、表面处理
防雷接地扁钢表面一般进行喷漆或烤漆处理，提高其耐腐蚀和美观度。

同时还可以进行镀锌或镀铝等处理，提高其保护性能。

六、安装注意事项
1、防雷接地扁钢的地电位必须低于310V，接地电阻应符合相关标准。

2、当安装多个接地扁钢时，应符合相关标准对接地系统的要求。

3、接地扁钢的极性应一致，接地极间距离要求符合要求。

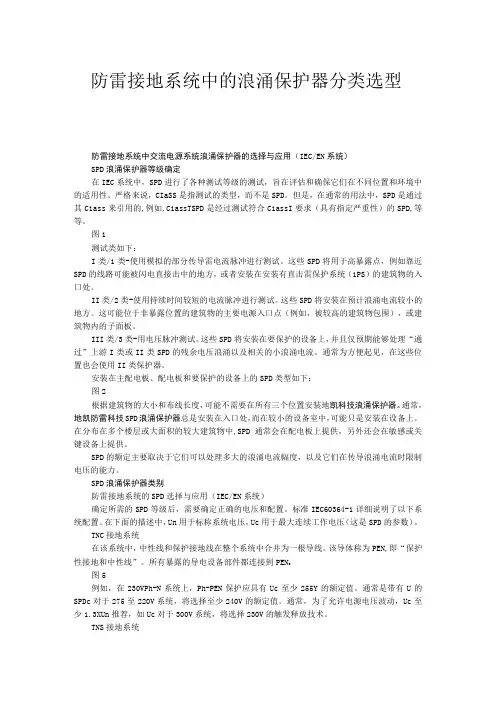

防雷接地系统中的浪涌保护器分类选型防雷接地系统中交流电源系统浪涌保护器的选择与应用（IEC/EN系统）SPD浪涌保护器等级确定在IEC系统中，SPD进行了各种测试等级的测试，旨在评估和确保它们在不同位置和环境中的适用性。

严格来说，CIaSS是指测试的类型，而不是SPD。

但是，在通常的用法中，SPD是通过其C1ass来引用的,例如,C1assTSPD是经过测试符合C1assI要求（具有指定严重性）的SPD,等等。

图1测试类如下：I类/1类-使用模拟的部分传导雷电流脉冲进行测试。

这些SPD将用于高暴露点，例如靠近SPD的线路可能被闪电直接击中的地方，或者安装在安装有直击雷保护系统（1PS）的建筑物的入口处。

II类/2类-使用持续时间较短的电流脉冲进行测试。

这些SPD将安装在预计浪涌电流较小的地方。

这可能位于非暴露位置的建筑物的主要电源入口点（例如，被较高的建筑物包围），或建筑物内的子面板。

III类/3类-用电压脉冲测试。

这些SPD将安装在要保护的设备上，并且仅预期能够处理“通过”上游I类或II类SPD的残余电压浪涌以及相关的小浪涌电流。

通常为方便起见，在这些位置也会使用II类保护器。

安装在主配电板、配电板和要保护的设备上的SPD类型如下：图2根据建筑物的大小和布线长度，可能不需要在所有三个位置安装地凯科技浪涌保护器。

通常，地凯防雷科技SPD浪涌保护器总是安装在入口处，而在较小的设备室中，可能只是安装在设备上。

在分布在多个楼层或大面积的较大建筑物中,SPD通常会在配电板上提供，另外还会在敏感或关键设备上提供。

SPD的额定主要取决于它们可以处理多大的浪涌电流幅度，以及它们在传导浪涌电流时限制电压的能力。

SPD浪涌保护器类别防雷接地系统的SPD选择与应用（IEC/EN系统）确定所需的SPD等级后，需要确定正确的电压和配置。

标准IEC60364-1详细说明了以下系统配置。

在下面的描述中，Un用于标称系统电压，Uc用于最大连续工作电压（这是SPD的参数）。

避雷器接地线材质和截面的选择1 引言开关设备主回路和电气装置壳体的接地线设计要求在有关标准中有明确规定,但常用的交流金属氧化物避雷器接地线的设计要求和材质截面选择方面的资料却鲜为人见。

工程中习惯性地使用截面积为16㎜2左右的铜编织带，有不少用户认为雷电能量巨大，怀疑16㎜2的铜编织带截面达不到要求，还打电话询问选择依据，有的客户甚至要求配备更大截面的铜编织带，这种不必要增加成本的要求让厂家有些为难。

本文对交流金属氧化物避雷器接地线的设计要求和材质截面选择做一探讨，为经济地、灵活地选择接地线的材质和截面提供一些参考。

2 避雷器接地线的设计要求（1）与避雷器和接地汇流排连接方便容易。

（2）与避雷器和接地汇流排连接强度可靠。

（3）必须承受雷电冲击时的强大泄流而不会因过热导致功能失效。

3 避雷器接地线的设计3.1 材质常见的金属材料均可用作避雷器接地线。

但考虑因热效应而失效的问题还是以选择良导体和软化点高的导体为宜，如紫铜、黄铜、铝。

3.2 材料由于避雷器在开关柜中的位置具有多变性和复杂性，为满足连接方便容易的要求，因此选择软材为佳，如多股和单股芯线、编织线。

3.3 工艺制造根据避雷器和接地汇流排的安装位置，估算避雷器接地线所需的最短长度，再放长一些裕度。

若为非镀锡料，则在下料后两端镀锡为宜。

在两端分别压接与避雷器和接地汇流排连接的接线端子。

4 避雷器接地线截面积计算4.1 避雷器的试验电流参考了***华盛、**同远、**中诺远东的避雷器产品参数，220kV以下的各种无间隙氧化锌避雷器的最大方波通流容量为800A(2ms)，最大电流冲击耐受100kA(4/10us)。

4.2 避雷器接地线温升允许温度的假定避雷器接地线泄流温升允许温度假定取避雷器接地线材质作为触头使用而软化失效的温度。

不作为触头使用的材质，建议取退火温度的70%。

4.3 计算中用到的常量与参数γ—密度，kg/dm3ρθ—温度为θ℃时电阻率，Ω·mm2/mk—平均电阻温度系数，℃-1θr—温升允许温度，℃CP—比热容, J/(kg·℃)L—接地线的长度，mS—接地线截面积，mm2R—接地线电阻，Ωm—接地线质量，kgI—试验方波电流，AIP—试验冲击电流峰值，At—试验电流持续时间，sA—电功，J4.4 计算式推导避雷器接地线电阻率是随温度升高而增加的，泄流温升极限温度时的电阻率为：ρθ=ρ20 (1+k(θr-20)) (1)泄流温升极限温度时的电阻为：R=ρt L/S (2)电功通用公式为A=I2Rt，如果按方波通流容量试验计算电功，则有：A=I2Rt=8002R2x10-3=1280R如果按最大电流冲击耐受计算电功（取峰值电流的1/3代入公式计算）,则有:A= IP2Rt/9=1000002R(4+10)x10-6/9=15555R可见后者电功较大,以此为准计算接地线更为安全，故写为公式：A= 15555R (3)接地线质量：m=SLγ10-3 (4)设环境温度为40℃，假定忽略雷电冲击能量散失，完全被接地线吸收升温到允许温度，则接地线吸收的热功为：A= CPm（θr-40）(5)将以上5式联立方程组，并用代入法可求得接地线截面积S如下：S=3950(ρ20(1+K(θr-20))/(CPγ(θr-40)))0.5 (6)从(6)式可知，接地线的长度不影响承载电流的能力，按需要配置长度即可。

防雷接地材料
防雷接地材料是一种用于建筑物、设备和电力线路等的防雷安全设施，用于引导和分散雷击电流，保护人员和设备的安全。

一、铜接地极：铜接地极是目前最常用的防雷接地材料之一。

铜的导电性能好，耐腐蚀性能强，使用寿命长。

铜接地极通常埋设在地下，起到分散和导向雷电电流的作用，从而减小雷击损伤。

二、镀锌接地体：镀锌接地体是将钢材浸泡在含锌的熔融液体中获得的一种易于操作和使用的材料。

它具有良好的导电性能，并且具有耐腐蚀、耐磨损和耐高温等特点。

镀锌接地体通常用于建筑物的接地系统和电力设备的接地系统。

三、铜涂覆接地体：铜涂覆接地体是在钢材表面镀覆一层铜的接地装置。

它兼具铜的优良导电性能和钢的高强度，较好地解决了金属接地材料的导电性能和机械强度两方面的要求。

铜涂覆接地体广泛用于火电厂、变电站、通信基站等大型工程的接地系统建设。

四、镀铜接地极：镀铜接地极是将铜涂覆在接地体表面的接地装置。

它具有铜的优良导电性能和耐腐蚀性能，同时也具备了接地体的机械强度。

镀铜接地极常用于建筑物的接地系统和城市供电系统。

综上所述，防雷接地材料有铜接地极、镀锌接地体、铜涂覆接地体和镀铜接地极等。

这些材料都具有良好的导电性能和耐腐
蚀性能，能够有效地引导和分散雷击电流，保护建筑物、设备和人员的安全。

在实际工程中，根据具体需求选择适合的防雷接地材料，并按照相应的规范和标准进行施工和安装，以确保接地系统的良好运行和可靠性。

电源防雷器的选型1、电源防雷器的分类 1）按产品性能分类:电压开关型SPD——采用放电间隙技术，可最大限度的消除电网后续电流，疏导10/350μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZOB-LPZ1区中电源系统的防雷器。

（亦称短路型SPD）产品特点：雷电通流量大，无漏泄电流，多用于建筑物的总配电系统，实用于各种供电系统制式中。

电压限制型SPD——采用压敏器件，其可较大程度减低电网上的残压，疏导8/20μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZ1-LPZ2区中电源系统的防雷器。

产品特点：反应时间快，残压低，应用于TN制式保护效果较好。

（在TT制式中如有漏泄电流，可能引起地电位的升高）复合型SPD——由电压开关型组件和电压限制型组件组合而成的防雷器。

其特性随所加电压的特性可表现为电压开关型、电压限制型或两者特性皆有。

（通常指相线与零线之间采用压敏防雷模块，而零线与地线之间采用放电间隙防雷模块（NPE模块）的防雷器）产品特点：在接地阻抗高或地线接触不良的情况下，因防雷器接在相线与零线之间，而相线与零线回路阻抗主要是供电变压器和电缆，阻抗很低而故障电流很大，流经防雷器的电流可使前端保护断路器或熔断器动作，把防雷器与电网隔离。

2）按保护级别分类: 防雷器按IEC分类方法，分为I、II、III级（顺序对应为B、C、D三级）B级（第I级）防雷器——适用于LPZOA区或LPZOB区与LPZ1区交界面处的等电位连接，能承受直击雷的能量和释放部分直接雷击电流的防雷器。

C级（第II级）防雷器——适用于LPZ1区与LPZ2区交界面处的等电位连接，能够释放由远距离或传导雷击以及开关转换而引起的电涌的防雷器。

D级（第III级）防雷器——适用于LPZ2区与其后续防雷区交界面处的等电位连接，为了保护线路末端的单个负载而设计的防雷器。

3）按电源特性分类: 分为单相交流、三相交流和直流三种。

专用接地避雷镀锌扁钢规格型号专用接地避雷镀锌扁钢是一种常用的建筑材料，用于建筑物的接地和防雷装置上。

下面将介绍一些常见的规格型号及其特点。

1. 规格型号：30*4mm该规格的专用接地避雷镀锌扁钢适用于一些小型建筑物的接地和防雷装置。

由于其较小的尺寸，安装方便，适用于有限的空间。

30*4mm的扁钢具有较高的强度和韧性，能够承受一定的压力和拉力。

经过镀锌处理，具有良好的防腐性能，在户外环境下使用寿命较长。

2. 规格型号：40*5mm40*5mm的专用接地避雷镀锌扁钢适用于中型建筑物的接地和防雷装置。

其尺寸较大，能够承受较大的荷载，具有较高的强度和稳定性。

40*5mm的扁钢经过镀锌处理，具有良好的耐候性和抗腐蚀性，适合在多种环境条件下使用。

3. 规格型号：50*6mm50*6mm的专用接地避雷镀锌扁钢适用于大型建筑物的接地和防雷装置。

该规格的扁钢具有更大的尺寸和更高的强度，能够承受更大的荷载和拉力。

经过镀锌处理，50*6mm的扁钢具有更好的耐候性和耐腐蚀性能，能够在恶劣的环境条件下长期使用。

专用接地避雷镀锌扁钢作为建筑物的接地和防雷装置的重要组成部分，具有以下几点优势：1. 高强度：专用接地避雷镀锌扁钢采用优质钢材制成，具有较高的强度和韧性，能够承受一定的荷载和拉力，保证建筑物的稳定性和安全性。

2. 耐候性好：经过镀锌处理的扁钢具有良好的耐候性，能够在户外环境下长期使用，不易受到氧化和腐蚀的影响，延长了使用寿命。

3. 安装方便：专用接地避雷镀锌扁钢的尺寸较小，重量较轻，便于搬运和安装。

安装时只需将扁钢埋入地下或固定在建筑物上，即可完成接地和防雷装置的建设。

4. 维护成本低：镀锌处理的扁钢具有较好的耐腐蚀性能，不易受到环境因素的影响，减少了维护和更换的频率和成本。

专用接地避雷镀锌扁钢是一种重要的建筑材料，具有高强度、耐候性好、安装方便和维护成本低等优点。

根据建筑物的规模和需求，选择合适的规格型号的扁钢，能够有效地保护建筑物和人员的安全，防止雷击和电击事故的发生。

防雷及接地的相关材料、机具准备、质量要求及施工工艺。

一、施工准备(一)作业条件1、接地体安装：②利用底板钢筋做接地体：底板筋与柱筋连接处已绑扎完。

4、防雷引下线暗敷设：②利用主筋作引下线时，钢筋绑扎完毕。

(二)材质要求1、防雷及接地装置所有部件均应采用镀锌材料。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

(三)工器具1、常用电工工具：手锤、钢锯、压力案子、大锤。

2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求1、主控项目(1)人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

(2)测试接地装置的接地电阻值必须符合设计要求。

(3)防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

(4)接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。

(5)接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

2、一般项目(1)当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋人地下，间距不应小于5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1)扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2)圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3)圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4)扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5)除埋设在混凝土中的焊接接头外，有防腐措施。

(2)当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合下表的规定：最小允许规格、尺寸(3)接地模块应集中引线，用干线把接地模块关联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不小于2处。
