节流装置规格书

LG节流装置选型使用说明书目录1.产品功能用途和适用范围 (1)2.产品型式及编码 (1)2.1 产品型号及编码 (1)2.2 产品组成 (3)3.产品工作原理与主要结构 (4)3.1 原理 (4)结构 (4)4.基本参数 (5)4.1执行标准 (5)4.2 公称通径 (5)4.3 公称工作压力 (5)4.4 精确度等级 (5)5.安装使用和调整 (5)5.1 安装的基本要求 (5)5.2 对管道的要求 (5)5.3 对导压力管的要求 (6)5.4 使用和调整 (10)6.保养、修理及常见故障排除 (10)7.供应成套性 (10)7.1 仪表成套性 (10)7.2 随机文件 (10)8.订货须知 (13)节流装置使用说明书1产品功能用途和适用范围测量流经管道介质流量的方法有多种，但其中应用最广泛、最普遍的是节流装置，它的使用历史悠久，在国际、国内都已经标准化，在石油、化工、冶金、电力、轻纺、科研等行业的生产过程中，大量地使用着各种类型的节流装置进行流体流量的测量，控制和调节，节流装置具有结构简单、牢固、工作可靠、性能稳定、精确度高、价格低廉等优点，因而节流装置的用量与其它流量仪表相比占有绝对优势。

节流装置与差压流量变送器配套使用，现场量程连续可调，并能输出标准信号（0~10mAD、C或4~20mAD、C）再输入到二次仪表，便显示出管道内流体的瞬时流量和累积总量，若把标准信号输入到工业控制机，可以自动整点打印出瞬时流量和累积总量，为用户的使用提供了很大方便。

节流装置包括标准节流装置（包括标准孔板、标准喷嘴、标准文丘里管、V型锥、长径喷嘴、楔形流量计、弯管流量计等），和非标准节流装置（包括四分之一圆喷嘴、四分之一圆孔板、小孔板、双重孔板、圆缺孔板、锥形入口孔板等），取压方式有环室取压、法兰取压、当流体的雷诺数较低者或含有杂质时，可选用非标准节流装置。

2产品型式号及编码2.1产品型号及编码节流装置的型号及含义如下LGB —XX X X XX X XA码B码C码D码E码F码F：法兰取压J：环室取压孔板节流装置A~F码的含义如下:A码—表示管道公称通径用二位数表示;B码—表示公称工作压力,用一位数表示;C码—表示公称通径管子外径尺寸系列(GB1245-90),用一位数表示;D码—表示孔板类别,用二位数表示;E码—表示孔板材质与法兰材质,用一位数表示;F码—表示孔板附件,用一位数表示。

节流装置安装使用说明书目录1.0 概述2.0 原理、结构和使用范围2.1 原理2.2 取压方式2.3 结构及使用范围3.0 规格3.1 节流件及其附件3.2 其他流量测量一次元件4.0 安装要求4.1 对节流件的安装要求4.2 对上下游管道的安装要求4.3 对差压讯号管路的安装要求1.0 概述节流装置与差压计或差压变送器配套构成的差压式流量计，最广泛地被应用于单相条件下的液体、气体和水蒸汽流量的测量、控制和调节。

因它具有结构简单、维护方便、使用可靠、价格低廉、准确度高等优点。

我厂是制造节流装置的专业厂，生产符合我国节流装置国家标准规定的和ISO5167-1国际建议规范规定的各种节流装置。

同时，还生产目前应用普遍的特殊节流装置。

如：1/4园喷嘴、双重孔板、园缺孔板等。

本厂提供的整套角接取压、法兰取压和D－D/2取压孔板，ISA1932喷嘴、长径喷嘴和文丘利管，其技术条件符合中华人民共和国国家标准GB/T2624－93和国际标准ISO5167-1的规定，不需个别标定。

除上述整套节流装置以外的特殊节流装置，在准确度要求较高时应进行个别标定。

我厂除向用户提供成套节流装置外，还可根据用户需要单独提供各种节流件和取压装置。

2.0 原理、结构和使用范围2.1 原理在管道内部装上孔板或喷嘴等节流件，流体流经节流件时，其上下游侧之间就会产生静压力差，该静压力差与流量之间有确定的数值关系，所以通过测量差压以及在已知流过流体的性质和其他有关环境条件下，即可根据通用的国际标准计算流量。

2.2 取压方式2.2.1 角接取压法：用于孔板及ISA1932喷嘴。

角接取压的取压方法有单独钻孔取压和环室取压。

对孔板，节流件上下游侧取压孔和节流件前后端面平齐。

见图１，对ISA1932喷嘴，见图２。

2.2.2 法兰取压法：用于孔板，也称１"取压法，节流件上下游侧取压孔轴心线分别位于距节流件前后端面25.4 ±0.8mm的位置上。

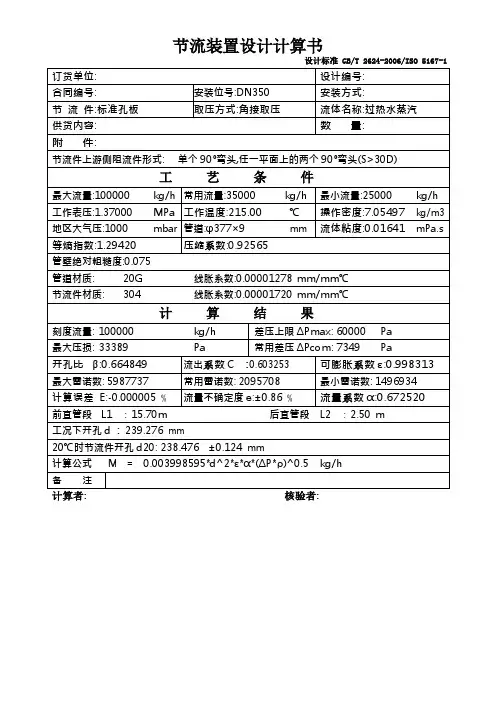

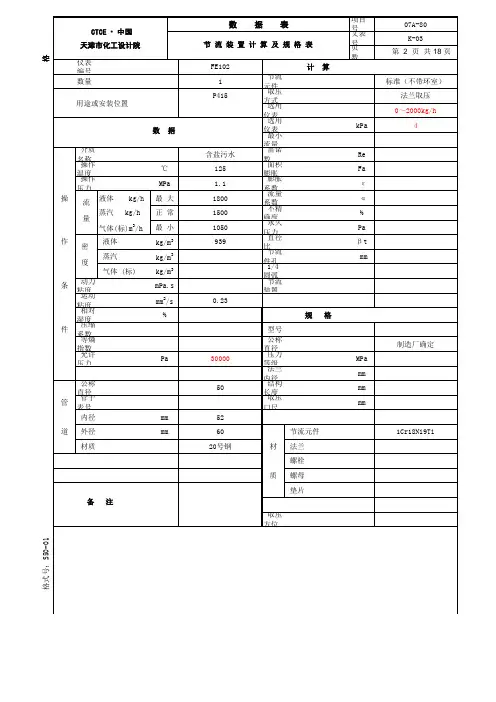

节流装置设计计算书设计标准 GB/T 2624-2006/ISO 5167-1 订货单位:设计编号:合同编号:安装位号:DN350 安装方式:节流件:标准孔板取压方式:角接取压流体名称:过热水蒸汽供货内容:数量:附件:节流件上游侧阻流件形式: 单个90°弯头,任一平面上的两个90°弯头(S>30D)工艺条件最大流量:100000 kg/h 常用流量:35000 kg/h 最小流量:25000 kg/h 工作表压:1.37000 MPa 工作温度:215.00 ℃操作密度:7.05497kg/m3地区大气压:1000 mbar管道:φ377×9mm流体粘度:0.01641mPa.s 等熵指数:1.29420压缩系数:0.92565管壁绝对粗糙度:0.075管道材质: 20G 线胀系数:0.00001278 mm/mm℃节流件材质: 304 线胀系数:0.00001720 mm/mm℃计算结果刻度流量: 100000 kg/h 差压上限ΔPmax: 60000 Pa最大压损: 33389 Pa 常用差压ΔPc om: 7349 Pa开孔比β:0.664849流出系数C:0.603253可膨胀系数ε:0.998313最大雷诺数: 5987737 常用雷诺数: 2095708 最小雷诺数: 1496934计算误差E:-0.000005 流量不确定度e:±0.86 流量系数α:0.672520前直管段L1 ：15.70 ｍ后直管段L2 ：2.50 ｍ工况下开孔d : 239.276 mm20℃时节流件开孔d20: 238.476 ±0.124mm计算公式M = 0.003998595*d^2*ε*α*(ΔP*ρ)^0.5kg/h备注。

一、用途L（G/F）B型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。

在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再由二次仪表或调节器，对被测量流量进行记录，指示或调节。

1、节流装置系列型谱说明：※注：公称通径根据工艺条件要求，通径从Φ50~Φ400MM。

例：LGBA—16—80表示：标净环室孔板节流装置，水平安装，工作压力6kgf/cm2公称通径为Dg80 Dg50 Dg65 Dg80 Dg100 Dg125 Dg150 Dg175 Dg200 Dg225 Dg250 Dg275 Dg300 Dg325 Dg350 Dg375 Dg400二、作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流速截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生静压力差（见图1），该静压力差与流过的流体流量之间有确定的数值关系，符合Q=K .△P 。

用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

图12、节流装置的结构如图2、3所示：流向图2、标准环室孔板节流装置结构示 图（P g ≤25） 1、法兰 2、导管3、前环室4、节流件5、垫6、后环室7、垫8、螺母9、螺栓图3、标准法兰孔板节 流装置示意图（（P g ≥64） 1、取压法兰2、孔板 3、导压管4、密封垫5、螺母6、螺栓三、安装要求节流装置的安装和使用与下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下游侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。

12节流件前第二阻力件节流件前第一阻力件节流件后第一阻力件节流件差压讯号管路图41、 管道条件（1） 节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

西安航联测控设备有限公司差压式流量计计算书(HL1212-878)委托单位：【301FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-213型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-879)委托单位：【301FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-213型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-880)委托单位：【302FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-881)委托单位：【302FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-882)委托单位：【302FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-883)委托单位：【302FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-884)委托单位：【302FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-885)委托单位：【302FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-886)委托单位：【302FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-887)委托单位：【302FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-888)委托单位：【303FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-889)委托单位：【303FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-61型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-890)委托单位：【304FE-001】流体名称：饱和水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-62型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-891)委托单位：【304FE-001】流体名称：饱和水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-62型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-892)委托单位：【328FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-T/11-213型高压文丘里管；节流元件材料：20G西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-893)委托单位：【325FE-001】流体名称：过热蒸汽；质量流量：Qm,[ kg/ h] 节流元件：BYW-P/6-326型焊接标准喷嘴；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-894)委托单位：【302FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-56型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-895)委托单位：【302FE-005】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-56型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-896)委托单位：【303FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-897)委托单位：【303FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-898)委托单位：【303FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-899)委托单位：【303FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢管道外壁*厚度：Φ38*2.5；管道材料：20G西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8100)委托单位：【303FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8101)委托单位：【303FE-003】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11 西安航联测控设备有限公司差压式流量计计算书(HL1212-8102)委托单位：【303FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h] 节流元件：BYW-X/27-33型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8103)委托单位：【303FE-004】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-33型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8104)委托单位：【328FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-T/11-213型高压文丘里管；节流元件材料：20G西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8105)委托单位：【329FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-256型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8106)委托单位：【329FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-256型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8107)委托单位：【329FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-206型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8108)委托单位：【329FE-002】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-206型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8109)委托单位：【332FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-Y/1-80型孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11西安航联测控设备有限公司差压式流量计计算书(HL1212-8110)委托单位：【332FE-001】流体名称：过冷水；质量流量：Qm,[ kg/ h]节流元件：BYW-DH/18-80型多喉孔板；节流元件材料：不锈钢西安航联测控设备有限公司设计孙波校对张潇审核史百成日期2012/12/11。

节流装置设计手册一、背景介绍在工业生产和民用设施中，经常需要控制流体的流量以满足特定的工艺要求或者节约能源。

为了实现这一目的，节流装置被广泛应用于管道系统中，它能够限制流体的流速，达到节流的效果。

为了设计和使用节流装置，我们需要了解其原理、种类、安装方法等相关知识，因此编写这份节流装置设计手册以便工程师和操作人员参考。

二、节流装置的原理节流装置通过改变管道横截面积或者增加摩擦阻力来限制流体的流量。

根据流体力学原理，流速和流量之间存在着明确的关系，通过改变流速来达到控制流量的目的。

常见的节流原理包括孔板节流、节流阀门、节流孔等。

三、节流装置的种类1.孔板节流装置：孔板是一种简单有效的节流装置，它通过在管道横截面上开设一个孔来限制流体的流速。

孔板的种类包括标准圆孔板、长颈圆孔板、偏心圆孔板等，根据具体的流体性质和工艺要求来选择合适的孔板型号。

2. 节流阀门：节流阀门是一种通过调节阀门开度来控制流体流速的装置。

根据阀门结构和工作原理的不同，节流阀门包括节流调节阀、节流截止阀、节流蝶阀等，它们适用于不同的工艺流程和管道系统。

3. 节流孔：节流孔是一种通过在管道内壁上设置孔隙来限制流速的装置，通常应用于小直径管道或者需要微小流量调节的场合，如化工实验室。

四、节流装置的设计与选择1. 流量计算：在选择和设计节流装置时，首先需要根据具体的工艺要求和流体性质来计算需要的流量。

通过流体动力学方程和实际测量数据来确定所需的节流装置参数。

2. 材料选择：节流装置的材料应根据流体的化学性质、温度和压力来选择，确保装置能够长期稳定地工作并符合安全要求。

3. 安装要求：不同类型的节流装置在安装过程中需要特定的注意事项，包括安装位置、密封要求、管道流速分布等方面的考虑。

五、节流装置的维护与保养为了确保节流装置的正常运行和长期稳定性，需要进行定期的维护和保养工作。

包括清洗堵塞孔道、更换磨损部件、校准流量计等工作，以确保节流装置的性能和安全。

项目号：中海石油精细化工有限责任公司常压蒸馏装置扩能改造项目节流装置（5套）孔板（8片）技术规范书中海石油葫芦岛精细化工有限责任公司1.总则1.1本技术规范书为仪表设备采购而提出技术上的规范和说明，内容包括供设计依据、应用标准、技术要求、检验与测试、验收、质量保证、售后服务、资料交付、包装运输、供货范围等必需的其它事项。

本技术规范书是提供给仪表设备及技术服务的卖方作为其编写技术建议书和报价之用。

1.2乙方保证其提供的产品100%满足甲方提供的技术规范书要求、技术指标以及安装、调试、使用、维护、环境等条件，并保证其产品技术先进、性能可靠、系统完整。

1.3本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术规范书和有关最新国家、行业标准的成熟优质产品。

1.4乙方根据技术规范书所提供的仪表设备产品不能隐瞒技术品质、运行周期、长期备件提供等方面可能存在相关的问题。

1.5本规范书所引用的标准如与乙方执行的标准不一致时，按较高的标准执行。

1.6乙方保证所提供的所有设备及部件均为全新、先进、可靠、完整的且组合布置合理，提供的产品应是标准的成熟产品，技术先进并能满足人身安全、劳动保护和葫芦岛当地环境保护要求。

1.7卖方选型原则遵循下述顺序进行：原装国外品牌→独资品牌→合资品牌→国产品牌。

卖方可为买方推荐至少为三家仪表设备生产厂家生产的仪表设备及选型情况，由买方决定本次靶式流量计技术规范书所需仪表设备的最终数量与选型，并在以后的采购技术协议书中体现选型结果与数量。

2、技术要求2.1 环境情况1、环境条件最低温度：-24.2℃最高温度：41.5℃年平均相对湿度： 60% 月平均最大相对湿度：82%2.2仪表标识所有仪表本体带不锈钢铭牌，铭牌包含位号、型号、系列号、额定温度、额定压力、制造商名称等。

3、技术标准、规范及认证乙方提供的仪表和服务满足以下标准、规范及认证：3.1技术标准GB/T2624-2006 《用安装在圆形截面管道中的差压装置测量满管流体流量》ISO5167 （2003）流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量ASME B16.36 孔板法兰JJG640-94 《差压式流量计》检定规程HG516-87 《化工部自控安装图册》ISO 5167－1:2003 《用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理和要求》ISO 5167－2:2003 《用安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板》产品的设计、制造和试验，包括所用材质、附件均满足现行的国家标准、国际标准及行业标准。

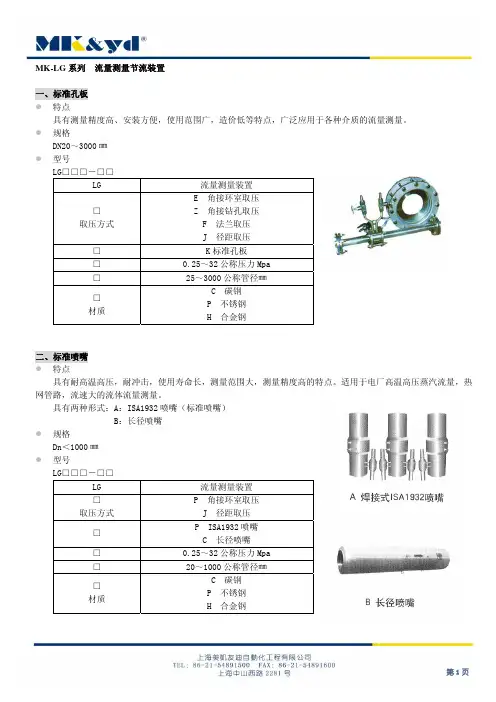

LG系列流量测量节流装置一、概述LG系列流量测量节流装置是差压流量计的一次装置，与差压计或差压变送器及显示仪表配套构成差压流量计。

它具有结构简单、安装维护方便、性能稳定、准确率高等优点。

我公司生产符合国家标准GB/T2624.1～4-2006和国际标准ISO5167-1～4-2003的标准节流装置，它包括交接取压标准孔板、ISA1932喷嘴、法兰取压标准孔板、径距取压标准孔板、长径喷嘴以及文丘里管。

另外根据用户的不同需要，还生产目前应用较普遍的特殊节流装置，如1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板、端头孔板、双文丘里管等。

二、节流装置型号表示方法1、型式L G □□——□□□□□A：不带上、下游直管段流量节流装置B：带上、下游直管段节流元件C：带上、下游直管段并带连接法兰取压方式公称压力PN(MPa)公称直径DN(mm)2、节流元件表示方法（见表1）表13、取压方式表示方法（见表2）表24、公称直径表示方法（见表3）表3管径大于1000mm以上的以实际管径的1/10表示。

5、公称压力表示方法（见表4）表46、上下游直管段表示方法（见表5）表5三、节流装置技术规格表6四、节流装置的使用条件1、标准节流元件的使用条件注：表中D为安装节流装置的管道内径；d为节流件的内径；β为工作状态下，节流件的直径比β=d/D；ReD为对管道而言的雷诺数。

2、非标准节流装置的使用条件表8β——工作状态下，节流件的直径比β=d/D；ReD——对管道而言的雷诺数。

五、标准节流装置的选择原则1、选型时的注意事项1.1 管径、直径比和雷诺数范围的限制条件。

1.2 测量准确度。

1.3 允许的压力损失1.4 要求的最短直管段长度。

1.5 对被测介质侵蚀，磨损和脏污的敏感性。

1.6 结构的复杂程度和价格。

1.7 安装的方便性。

1.8 使用的长期稳定性。

2、选择原则2.1 要求节流装置产生的压力损失较小，可采用喷嘴，文丘里管。
