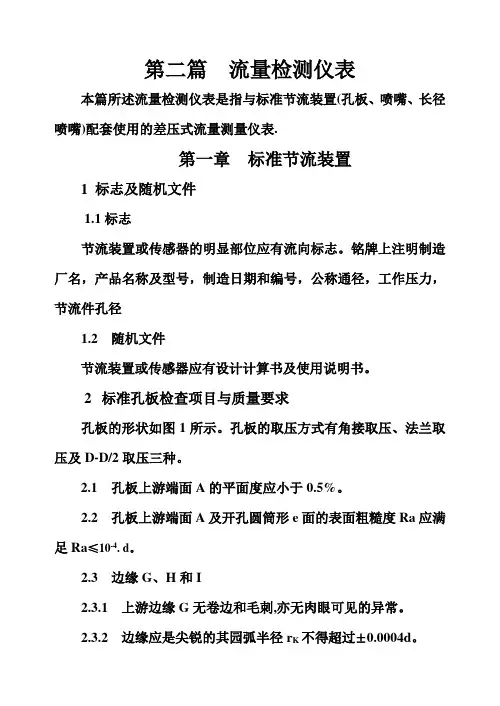

第二篇流量检测仪表本篇所述流量检测仪表是指与标准节流装置(孔板、喷嘴、长径喷嘴)配套使用的差压式流量测量仪表.第一章标准节流装置1 标志及随机文件1.1标志节流装置或传感器的明显部位应有流向标志。
铭牌上注明制造厂名，产品名称及型号，制造日期和编号，公称通径，工作压力，节流件孔径1.2 随机文件节流装置或传感器应有设计计算书及使用说明书。
2标准孔板检查项目与质量要求孔板的形状如图1所示。
孔板的取压方式有角接取压、法兰取压及D-D/2取压三种。
2.1孔板上游端面A的平面度应小于0.5%。
2.2 孔板上游端面A及开孔圆筒形e面的表面粗糙度Ra应满足Ra≤10-4. d。
2.3 边缘G、H和I2.3.1 上游边缘G无卷边和毛刺,亦无肉眼可见的异常。
2.3.2 边缘应是尖锐的其园弧半径r K不得超过±0.0004d。
2.3.3 下游边缘H和I不允许有明显缺陷。
2.4 厚度E及开孔圆筒形e2.4.1 e在(0.005～0.02)D之间,任意位置上测得的e值之差不得超过±0.001D。
2.4.2 厚度E 在e ～0.05D之间(当D=50mm时，E可以等于3.2mm)。
任意位置上测得的E值之差不得超过±0.001D。
2.5 节流孔直径d2.5.1 d≥12.5 mm2.5.2 任意一个直径与直径平均值之差不大于直径平均值的±0.05%。
2.6 出口斜角φ斜角φ在(30～60)°之间。
3 标准喷嘴检查项目与质量要求标准喷嘴也称ISA1932喷嘴，其形状如图2所示。
喷嘴在管道内的部分是圆的，喷嘴是由圆弧形的收缩部分和圆筒形喉部组成。
标准喷嘴采用角接取压法。
图2 标准喷嘴3.1 上游侧端面A及喉部E的表面粗糙度Ra≤10-4. d。
3.2 入口收缩段的廓形在垂直于入口收缩段轴线的同一平面上，任意两个直径之差不超过平均直径的±0.1%。
3.3 喉部E的直径d3.3.1喉部长度b=0.3d3.3.2喉部是圆筒形,横截面上直径d应满足任意一个直径与直径平均值之差不大于直径平均值的±0.05%。
标准的节流装置1. 简介节流装置是一种用于控制液体或气体流动的设备，通过降低流体的流速和减少压力波动来实现流量调节和稳定流动。
标准的节流装置是工业领域常用的一种阀门，具有广泛的应用。
2. 工作原理标准的节流装置基于流体的流动原理来实现流量控制。
其工作原理可以简化为两个步骤：1. 限制流动区域：节流装置通过缩小通道的截面积，从而限制了流体的流动。
通常，节流装置的流道会采用特殊设计的形状，以便更好地控制流体流动的速度和方向。
2. 增加流阻：节流装置会引起流体流动过程中的流阻。
当流体通过节流装置时，会产生压力损失，从而降低流速。
这种增加流阻的作用可以通过节流装置的形状和材料的选择来实现。
3. 节流装置的特点标准的节流装置具有一些独特的特点，使其成为流量控制的首选装置：•可控性强：节流装置可以根据需要进行调节，以实现不同的流量要求。
通过改变节流装置的截面积或形状，可以实现精确的流量控制。
•流体稳定性高：标准的节流装置具有稳定流动的特性，可以减少流体流动过程中的压力波动。
这对于某些需要保持流体稳定性的工业应用非常重要。
•耐腐蚀性能好：节流装置通常使用耐腐蚀的材料制造，比如不锈钢、铜等。
这使得它们能够在恶劣的环境条件下长时间使用。
•结构简单、可靠性高：标准的节流装置通常具有简单的结构，易于安装和维护。
其可靠性高，能够长时间稳定工作。
4. 应用场景标准的节流装置在许多工业领域都有广泛的应用，以下是其中的一些常见场景：•流量控制：节流装置可以用于控制液体或气体的流量，例如自来水管道中的节流阀、气体控制系统中的流量控制阀等。
•压力稳定：节流装置可以用于稳定流体流动过程中的压力，例如石油钻井中的井口节流装置、工业加热系统中的节流阀等。
•能量节约：节流装置可以通过减少能量消耗来实现能量节约的目的，例如空调系统中的节流阀、汽车制动系统中的节流装置等。
5. 结论标准的节流装置是一种重要的流量控制装置，具有可控性强、流体稳定性高、耐腐蚀性能好、结构简单可靠等优点。
标准节流装置节流装置用于测量流量，其工作原理如下：在管道内部装有断面变化的孔板或喷嘴等节流件，当流体流经节流件时由于流束收缩，则在节流件的前后产生静压力差，利用压差与流速的关系可进一步测出流量。
对于未经标定的节流装置，只要它与已经经过充分实验标定的节流装置几何相似和动力学相似，则在已知有关参数的条件下，可以认为节流件前后的静压力差与所流过流体的流量间有确定的数值关系。
因此可以通过压差来测流量。
节流件的形式很多，有孔板、喷嘴、文丘里管、四分之一圆弧孔板、偏心孔板和圆缺孔板等。
有的甚至可用管道上的部件如弯头等所产生的压差来测量流量，但是由于它所产生的压差值较小，影响的因素很多，因此很难测量准确。
应用最多的是标准节流装置孔板、喷嘴和文丘里管。
标准节流装置是由节流件、取压装置和节流件上游第一个阻力件、第二个阻力件、下游第一个阻力件以及它们间的直管段所组成。
标准节流装置同时规定了它所适应的流体种类、流体流动条件以及对管道条件、安装条件、流体参数的要求。
1．标准节流件及其取压装置目前国际上规定的标准节流件有下列几种：①标准孔板。
可以采用角接取压、法兰取压、D(D为管道直径)和D／2取压方式。
②喷嘴。
其形式有ISA 1932喷嘴和长径喷嘴两种。
它们的取压方式不同，ISA 1932喷嘴采用角接取压法；而长径喷嘴的上游取压口在距喷嘴入口端面1D处，下游取压口在距喷嘴入口端面的0．50D处。
③文丘里管。
根据收缩段是呈圆锥形或是呈圆弧形，又可分为古典文丘里管和文丘里喷嘴。
古典文丘里管上游取压口位于距收缩段与入口圆筒相交平面的1／2D处；文丘里喷嘴上游取压口与标准喷嘴相同。
它们的下游取压口分别在距圆筒形喉部起始端的O．5D处和O．3d(d为孔径)处。
(1)标准孔板1)孔板本体标准孔板的形状如图4—1所示。
它是带有圆孔的板，圆孔与管道同心，直角入口边缘非常锐利。
标准孔板的开孔直径d是一个非常重要的尺寸，对制成的孔板，应至少取4个大致相等的角度测得直径的平均值。
标准节流装置标准节流装置是一种用于控制流体流速的装置，它在工业生产和日常生活中起着非常重要的作用。
标准节流装置可以通过限制流体的流速来实现流量的控制，从而达到节约能源、降低成本、提高效率的目的。
本文将介绍标准节流装置的原理、类型和应用领域。
首先，标准节流装置的原理是通过改变流体流经管道的截面积来实现流速的控制。
当流体通过节流装置时，其流速会随着截面积的改变而发生变化，从而达到控制流速的目的。
标准节流装置可以通过不同的结构设计和材料选择来实现对不同流体的控制，如液体、气体等。
其次，标准节流装置根据其结构和工作原理可以分为多种类型，常见的包括孔板节流装置、节流阀、节流孔等。
孔板节流装置是一种通过在管道中设置孔板来改变流体流速的装置，它通常用于大流量、低压差的场合。
节流阀是一种通过改变阀门开度来控制流体流速的装置，它适用于对流速精度要求较高的场合。
节流孔是一种通过在管道中设置小孔来实现流速控制的装置，它通常用于对流速要求不高的场合。
最后，标准节流装置在工业生产和日常生活中有着广泛的应用领域。
在工业生产中，标准节流装置常用于流体控制系统、液压系统、气动系统等领域，它可以实现对流体流速的精确控制，从而保证生产过程的稳定性和效率。
在日常生活中，标准节流装置常用于供水系统、空调系统、汽车发动机等领域，它可以实现对水流、气流的控制，从而节约能源、降低成本。
综上所述，标准节流装置作为一种用于控制流体流速的装置，在工业生产和日常生活中有着重要的作用。
它的原理是通过改变流体流经管道的截面积来实现流速的控制，根据不同的结构和工作原理可以分为多种类型，应用领域广泛。
通过合理选择和使用标准节流装置，可以实现节约能源、降低成本、提高效率的目的，对于推动工业生产和社会发展具有重要意义。
节流装置标准
根据国家标准《节流装置》（GB/T 2145-2009）的要求，节流装置分为两类，即定点节流装置和线路节流装置。
定点节流装置：用于控制管道、阀门、喷嘴等设备的流量的装置。
其主要特点包括：能够稳定地控制流量，调节范围广，线性度好，压力较小，耐腐蚀能力强，使用寿命长等。
线路节流装置：用于在管道或管路系统的某些位置上放置节流装置，使其产生额外的阻力和损失，达到节约能源的目的。
其主要特点包括：能够适应不同规格和材质的管道，具有较低的添加阻力和压力损失，减少泄漏风险，能够实现远程控制等。
此外，该国家标准还对节流装置的使用、安装、维护和检测等方面提出了相应的要求和方法，以确保节流装置的正常运行和安全性能。
1．标准节流装置有那些？标准节流装置有什么优点？（王建中孙淮清）答:标准节流装置是按照国际标准ISO5167和ISO9300、国家标准GB/T2624-2006规定的技术条件设计、制造、使用的节流装置，无需湿标可以确定流量系数和误差。
现在符合条件的在封闭管道中有：标准孔板，标准喷嘴，标准文丘里管，标准比托管，标准音速喷嘴，标准音速喷管等；明渠中有：标准堰（薄壁堰、三角堰、矩形堰、宽顶堰）。
一般不需要湿标就可以根据标准规定的技术条件完成从设计、制造、安装、使用的过程。
必须满足如下条件：1)确定的适用范围，包括介质、几何尺寸、流动条件、流体力学参数（雷诺数、粘度、压力、温度等）、热力学参数（物性及状态）、安装条件、数据采集方式及使用方法；2)确定的数学模型，包括流量公式、各有关系数的计算，特别是流量系数的计算；3)确定的几何条件，管道口径（封闭管道）；渠道宽度（明渠）；4)确定的安装条件，现场影响流动各因素条件；5)确定的不确定度计算，附加不确定度计算（如果需要）；6)确定的检定周期，满足流量计使用性能的时间条件；7)不需要湿标可以达到流量计的各项性能。
优点：1）最大的优点是经济性好，不需湿标，可以节省大量的检定费用；2）方便设计、制造、安装、使用，技术问题可以随时随地根据技术标准解决而不会引起分歧；3）技术成熟，容易普及，容易掌握，容易使用；4）稳定可靠；5）结构简单，无活动件，工作寿命长；6）适用于各种介质，包括液、气、汽、多相；7）适用于各种尺寸口径（在标准范围内）；8）适用的压力、温度是各种流量计中最高的；9）历史悠久，累计试验数据最全；理论研究的最透彻；实际经验最多；10)有国际标准和国家标准可依。
其特点列举如下：1）标准中详细列举节流装置的结构形式和技术要求；流出系数和可膨胀性系数计算式，应用条件及不确定度计算式等；压力损失计算式等；现场使用的条件：脉动流阀值，抑制非充分发展管流的措施，如规定直观段必要的长度，测量管和节流件的安装要求以及流动调整期的应用等标准中列举的资料是标准节流装置应用的基本资料，在全部流量测量标准中他是最完备和最成熟的。
标准节流装置有哪些标准节流装置是一种用于控制液体或气体流量的装置，它在工业生产和日常生活中起着非常重要的作用。
标准节流装置的种类繁多，每种装置都有其特定的适用场景和优势。
下面我们就来介绍一些常见的标准节流装置。
1. 节流阀。
节流阀是一种通过调节孔径大小来控制流体流速的装置。
它通常由阀体、阀芯和执行机构组成，通过改变阀芯的位置来改变孔径大小，从而实现流速的控制。
节流阀广泛应用于石油、化工、冶金、电力等行业，能够满足不同工况下的流量控制需求。
2. 节流孔板。
节流孔板是一种安装在管道中的具有孔径的金属板，通过孔板上的孔径大小和数量来控制流体的流速。
节流孔板结构简单，安装方便，适用于一些对流体清洁度要求不高的场合。
它在化工、环保、食品加工等领域有着广泛的应用。
3. 节流孔。
节流孔是一种通过在管道内设置孔径来实现流速控制的装置。
节流孔的孔径大小和数量可以根据具体的流量要求进行设计，因此在一些特殊的工况下能够实现更精确的流量控制。
节流孔通常用于一些对流体清洁度要求较高的场合，如医药、生物工程等领域。
4. 节流装置。
除了上述常见的节流装置外，还有一些特殊的节流装置，如节流喉、节流环等。
这些装置通常在特定的工艺流程中使用，能够满足一些特殊的流量控制需求。
总结。
标准节流装置种类繁多，每种装置都有其特定的优势和适用场景。
在选择节流装置时，需要根据具体的工况和流量要求来进行合理的选择，以确保流体流速的准确控制。
同时，在使用节流装置时，需要严格按照操作规程进行操作，确保装置的正常运行和安全性。
希望本文介绍的内容能够对您有所帮助，谢谢阅读！。
标准节流装置标准节流装置是一种用于控制流体流动的装置，它可以通过限制流体的流速来实现节流作用。
在工业生产和日常生活中，节流装置被广泛应用于管道系统、阀门和喷嘴等设备中，以实现对流体流速的控制和调节。
本文将介绍标准节流装置的工作原理、分类、应用领域及选型注意事项。
工作原理。
标准节流装置通过改变流体流道的截面积或形状，从而改变流体通过流道的速度和压力。
当流体通过节流装置时，流体的动能会转化为压力能，使得流体的压力升高，流速减小。
这样就可以实现对流体流速的控制和调节。
常见的标准节流装置包括孔板、节流阀、喷嘴等。
分类。
根据节流装置的结构和工作原理，可以将其分为静态节流装置和动态节流装置两大类。
静态节流装置主要包括孔板和节流环，其结构简单、成本低廉，适用于一般流体的控制。
动态节流装置主要包括节流阀和喷嘴，其结构复杂，但能够实现对流体流速的精确控制，适用于对流速要求较高的场合。
应用领域。
标准节流装置广泛应用于石油化工、冶金、电力、供水、供气、暖通空调等领域。
在石油化工行业，节流装置被用于管道系统和化工设备中，用于控制流体的流速和压力，保证生产过程的安全稳定运行。
在供水和供气系统中，节流装置被用于调节管网压力，保证供水供气的稳定性。
在暖通空调系统中，节流装置被用于调节冷却水和制冷剂的流速，实现系统的能效优化。
选型注意事项。
在选择标准节流装置时，需要考虑流体的性质、流速范围、压力损失、温度和材质等因素。
对于高粘度流体，应选择结构简单的孔板或节流环；对于高流速和高精度控制要求的场合，应选择结构复杂的节流阀或喷嘴。
此外，还需要考虑装置的耐压性能、耐腐蚀性能和密封性能，以确保装置在长期运行中能够稳定可靠地工作。
结语。
标准节流装置作为流体控制系统中的重要组成部分，对于保证系统的安全稳定运行和能效优化起着至关重要的作用。
通过了解节流装置的工作原理、分类、应用领域及选型注意事项，可以更好地选择和应用节流装置，从而实现对流体流速的有效控制和调节。
什么是标准节流装置
标准节流装置是一种用于控制流体流速的装置，通常被应用于管道系统中。
它的作用是通过减小管道截面积，降低流体的流速，从而达到节流的效果。
在工业生产和日常生活中，标准节流装置被广泛应用，它不仅可以控制流体流速，还能够减小压力损失，提高管道系统的安全性和稳定性。
标准节流装置的种类繁多，常见的有孔板节流装置、节流环装置、节流阀等。
不同的装置适用于不同的场合和要求，但它们的基本原理是相似的，即通过改变流体流过的截面积，控制流速，达到节流的目的。
在工业生产中，标准节流装置被广泛应用于化工、石油、冶金、电力等领域。
它可以用于调节流体的流速和压力，保证生产过程的正常运行。
同时，标准节流装置还可以用于测量流体的流量，通过测量压力差来计算流量大小，为生产过程提供重要的数据支持。
在日常生活中，标准节流装置也扮演着重要的角色。
比如，家用淋浴器、水龙头等设备中常常安装有节流装置，它可以限制水流速，降低用水量，节约资源的同时又不影响使用效果，起到节能环保的作用。
总的来说，标准节流装置在工业生产和日常生活中都具有重要的意义。
它不仅可以控制流体流速，减小压力损失，还可以节约资源，保护环境。
因此，对于标准节流装置的研究和应用具有重要的意义，可以为工业生产和生活环境的改善提供有力支持。
节流装置标准(一)节流装置标准什么是节流装置？节流装置是指一种用于减少或限制流体流量的装置，广泛应用于各种工业领域。
它可以通过改变流体的通道形状或增加阻力来实现流量的控制。
节流装置的作用节流装置可以实现以下作用：•控制流体的流量，避免过量流量引发设备故障或危险。
•节约能源，减少能源的浪费。
•调整流量，满足不同工艺或设备的需要。
•增加流体的压力，提高设备的效率。
节流装置的分类节流装置根据其原理和形式的不同，可以分为以下几类：1.喷嘴–直喷式喷嘴–对喷式喷嘴–脉冲喷嘴2.弯头–普通弯头–角度可调弯头–节流弯头3.孔板–方孔板–圆孔板–锥形孔板4.节流阀–旋塞节流阀–球阀式节流阀–蜗壳节流阀节流装置的标准为了保证节流装置的性能和可靠性，制定了一系列的标准：1.测量标准–测量流体流量的方法和精度要求。
–测量装置的选型和安装要求。
2.设计标准–节流装置的形状、尺寸和结构要求。
–材料选择和耐压性能要求。
3.安全标准–给出节流装置的额定工作压力和温度范围。
–确保节流装置在工作过程中不发生泄漏和爆破。
4.检验标准–节流装置的检验方法和要求。
–检测装置的合格性和可靠性。
节流装置的发展趋势随着科技的进步和工业的发展，节流装置的发展也呈现出以下几个趋势：•自动化：越来越多的节流装置具备自动化控制功能，能够根据需要自动调整流量。
•智能化：节流装置结合传感器和数据分析技术，实现智能化监测和优化控制。
•节能环保：节流装置的设计越来越注重能源的节约和环境的保护。
•多功能化：节流装置不仅仅用于流体的控制，还能实现其他功能，如过滤、混合等。
结论节流装置的标准对于保证其性能和可靠性至关重要。
随着科技的发展，节流装置的功能和性能将不断提升，为工业生产带来更大的效益和便利。

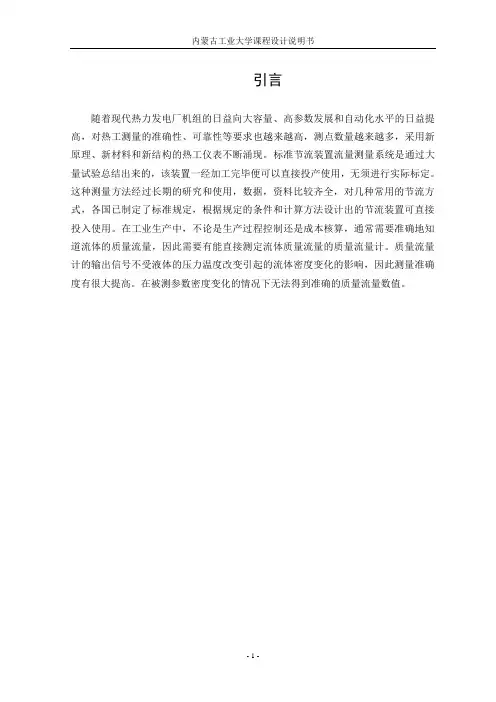

引言随着现代热力发电厂机组的日益向大容量、高参数发展和自动化水平的日益提高，对热工测量的准确性、可靠性等要求也越来越高，测点数量越来越多，采用新原理、新材料和新结构的热工仪表不断涌现。
标准节流装置流量测量系统是通过大量试验总结出来的，该装置一经加工完毕便可以直接投产使用，无须进行实际标定。
这种测量方法经过长期的研究和使用，数据，资料比较齐全，对几种常用的节流方式，各国已制定了标准规定，根据规定的条件和计算方法设计出的节流装置可直接投入使用。
在工业生产中，不论是生产过程控制还是成本核算，通常需要准确地知道流体的质量流量，因此需要有能直接测定流体质量流量的质量流量计。
质量流量计的输出信号不受液体的压力温度改变引起的流体密度变化的影响，因此测量准确度有很大提高。
在被测参数密度变化的情况下无法得到准确的质量流量数值。
第一章节流式流量测量原理及系统总体设计1.1 节流件测量原理在管道内装入节流件，流体流过节流件时流束收缩，于是在节流件前后产生差压，对于一定形状和尺寸的节流件，一定的测压位置和前后直管道情况，一定参数的流体，和其他条件下，节流件前后产生的差压值随流量而变，并且两者之间有确定的关系。
因此可通过测量差压来测量流量。
标准节流装置只适用于测量圆形截面管道中的单相、均质流体的流量，并要求流体充满管道；在节流件前后一定距离内不发生相变或析出杂质；流速小于音速，流动属于非脉动流；流体在流过节流件前，流束与管道轴线平行，不得有旋转流。
1.2 系统总体设计温度、压力补偿式质量流量计的基本原理是，测量流体的体积流量、温度和压力值，根据已知的被测流体密度与温度、压力之间的关系，通过运算，把测得的体积流量数值自动换算到标准状态下的体积流量数值。
由于被侧流体种类一定后，其标准状态下的密度ρ0是定值，所以标准状态下的体积流量就代表了流体的质量流量值。
连续测量温度、压力比连续测量密度容易。
因此工业上所用的质量流量计多采用这种原理。
什么叫标准节流装置
标准节流装置是一种用于控制流体流动的装置，它可以通过调节流体的流量和
压力来实现对流体流动的精确控制。
在工业生产和实验室实验中，标准节流装置被广泛应用于各种流体系统中，以确保流体流动的稳定性和可控性。
标准节流装置的工作原理是利用特定的构造和材料，通过改变流体通道的截面
积或者增加阻力来实现对流体流动的调节。
一般来说，标准节流装置可以分为固定节流装置和可调节节流装置两种类型。
固定节流装置的节流通道尺寸固定不变，通过设计和制造来实现对流体流动的控制；而可调节节流装置则可以通过手动或自动调节来改变流体通道的截面积或增加阻力，从而实现对流体流动的精确控制。
在工业生产中，标准节流装置通常被应用于液体和气体的流动控制系统中。
例如，在液压系统中，标准节流装置可以用来控制液压油的流量和压力，从而实现对液压系统的精确控制；在气动系统中，标准节流装置可以用来控制气体的流动速度和压力，从而实现对气动系统的精确控制。
在实验室实验中，标准节流装置也被广泛应用于各种流体实验中。
例如，在流
体力学实验中，标准节流装置可以用来控制水流的流速和流量，从而实现对流体流动的精确控制；在气体实验中，标准节流装置可以用来控制气体的流动速度和压力，从而实现对气体流动的精确控制。
总的来说，标准节流装置是一种非常重要的流体控制装置，它可以通过调节流
体的流量和压力来实现对流体流动的精确控制。
在工业生产和实验室实验中，标准节流装置都扮演着非常重要的角色，它们保证了流体流动的稳定性和可控性，为工业生产和科学研究提供了有力的支持。
【节流装置】节流装置三个常见问题1.节流装置的分类_仪表网节流装置具有结构简单、安装便利、使用牢靠、价格低廉、维护和修理便利、选用范围广（标准节装置测量管径可从50mm～1200mm，非标节流装置适用的管径还可以小至6mm，大至3000mm；测量温度可高达555℃；耐压可达42MPa），且标准节流装置还具有无需单独标定等优点，是流量仪表中应用zui广泛、zui成熟的一种产品，因此广泛应用于电力、化工、冶金、石油、轻纺、军工等领域。
孔板只是指节流装置中的关键部件———节流件，由于它就是一块有孔的金属板，所以得名。
时间长了，也就把整个节流装置也俗称为孔板，把差压式流量计也俗称为孔板了。
节流装置是测量流量的差压感受元件。
搭配差压变送器以及现实、记录、积算和调整仪表，可用来测量、积算和掌控液体、蒸汽和气体的瞬时流量、累积流量。
节流装置由节流件、取压装置（包括取压口、引压管和阀门等）、配套法兰构成，有时也包括符合标准的前、后直管段。
标准节流装置有标准孔板、标准喷嘴、标准文丘里管。
标准孔板按取压方式分角接（环室或钻孔）取压、法兰取压、径距取压；标准喷嘴按形式分ISA1932喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管（粗铸或机械加工或卷板）。
非标节流装置有小口径孔板、1/4圆孔板、圆孔板、圆缺孔板、偏心孔板、双重孔板、内藏孔板、锥形入口孔板等。
其它形式的节流装置有皮托管、均速管、楔形、锥形等，孔板流量计的标准叫法是节流装置，属于差压类流量计中zui 常用的一种。
2.标准节流装置的选型原则标准节流装置的选型原则节流式差压流量计的检测件当然是标准节流装置，为了选择合适的标准节流装置，选型时应从以下几方面考虑：依据上述几方面，标准节流装置的选型原则可归纳为以下几点。
标准节流装置各种类型节流件应用的管径、直径比和雷诺数范围皆有确定的限制，在国家标准GB/T2624—93（或国际标准ISO5167—1）中有认真规定，例如孔板可应用于比喷嘴和文丘里喷嘴更大的管径范围，经典文丘里管各种类型之间的管径范围差别较大等等。
节流装置节流装置由节流元件、测量管段（节流元件前后的直管段）与取压装置等三部分组成。
节流装置分为标准节流装置和非标准节流装置两大类。
标准节流装置中，节流元件的结构形式、尺寸和技术要求等均已标准化（我国现行标准为GB／T2624--1993），对取压方式、取压装置以及对节流元件前后直管段的要求也有相应规定，有关计算数据都经过大量的系统实验而有统一的图表可供查阅。
按标准规定设计制造的节流装置，不必经过单独标定即可投入使用。
①标准节流装置的适用条件a．流体必须是牛顿流体，在物理学和热力学上是均匀的、单相的，或者可认为是单相的流体，如混合气体，溶液，分散性粒子小于0.1／μm的胶质溶液，含有不超过2％（质量成分）均匀分散的固体微粒的气体以及不超过5％（体积成分）均匀分散气泡的液体流，均可按单相流体考虑，但其密度应取平均密度。
b．流体必须充满管道和节流装置且连续流动，流经节流元件前流动应达到充分紊流，流束平行于管道轴线且无旋转，流经节流元件时不发生相变。
c．流动是稳定的或随时间缓变的，不适用于脉动流和临界流的流量测量，流量变化范围亦不能太大（一般最大流量与最小流量之比值不超过3：1）。
②标准节流元件的结构形式标准节流元件有孔板、喷嘴和文丘里管。
工业上最常用的是孔板，其次是喷嘴，文丘里管使用较少。
a．标准孔板标准孔板是一块具有与管道同心圆形开孔的圆板，如图1所示，迎流一侧是有锐利直角t入口边缘的圆筒形孔，顺流的出口呈扩散的锥形。
标准孔板的各部分结构尺寸、粗糙度在“标准”中都有严格的规定。
它的特征尺寸是节流孔径d，在任何情况下，应使d>12.5 mm，且直径比卢应满足0.20≤β≤0.75；节流孔厚度E应在0.005D与0.02D（D为管道直径）之间；孔板厚度E应在e与0.05D之间；扩散的锥形表面应经精加工，斜角F应为450±150。
标准孔板结构简单，加工方便，价格便宜；但对流体造成的压力损失较大，测量精度较低，而且一般只适用于洁净流体介质的测量。
标准节流装置
节流装置是与差压计组合,用于测量液体、气体、蒸汽的流量,广泛地应用于石油、化工、冶金、电力和轻工等工业部门,产品制造符合标准,具有结构简单、精度高、安全可靠、适用范围广等特点。
节流装置是标准节流件可不需标定直接依照国家国际标准生产,1.国家标准GB/T2624-2006《用安装在充满流体的圆形截面管道中的差压装置测量流量》;2.国际标准ISO5167:2003(E)《用差压装置测量流体流量-安装在充满流体的圆形截面管道》。
●广泛应用与气体、蒸汽和液体的流量测量;
●适合高,低压环境;
●结构简单、安装方便;
●测量准确、性能稳定;
●使用范围广,造价低。
选购说明
1.用户有特殊要求的节流装置,可用书面、简图等详细说明,设计制造方案须双方确认;
2.本公司节流装置均参照《流量测量节流装置设计手册》设计制造,特殊要求时请在规格书中说明;
3.用户无特殊说明时,带测量管的节流装置均以上游10D、下游5D供货;
4.用户无特殊说明时,节流装置用法兰由我公司确定,优先采用国家标准法兰。
1．标准节流装置有那些？标准节流装置有什么优点？（王建中孙淮清）答:标准节流装置是按照国际标准ISO5167和ISO9300、国家标准GB/T2624-2006规定的技术条件设计、制造、使用的节流装置，无需湿标可以确定流量系数和误差。
现在符合条件的在封闭管道中有：标准孔板，标准喷嘴，标准文丘里管，标准比托管，标准音速喷嘴，标准音速喷管等；明渠中有：标准堰（薄壁堰、三角堰、矩形堰、宽顶堰）。
一般不需要湿标就可以根据标准规定的技术条件完成从设计、制造、安装、使用的过程。
必须满足如下条件：1)确定的适用范围，包括介质、几何尺寸、流动条件、流体力学参数（雷诺数、粘度、压力、温度等）、热力学参数（物性及状态）、安装条件、数据采集方式及使用方法；2)确定的数学模型，包括流量公式、各有关系数的计算，特别是流量系数的计算；3)确定的几何条件，管道口径（封闭管道）；渠道宽度（明渠）；4)确定的安装条件，现场影响流动各因素条件；5)确定的不确定度计算，附加不确定度计算（如果需要）；6)确定的检定周期，满足流量计使用性能的时间条件；7)不需要湿标可以达到流量计的各项性能。
优点：1）最大的优点是经济性好，不需湿标，可以节省大量的检定费用；2）方便设计、制造、安装、使用，技术问题可以随时随地根据技术标准解决而不会引起分歧；3）技术成熟，容易普及，容易掌握，容易使用；4）稳定可靠；5）结构简单，无活动件，工作寿命长；6）适用于各种介质，包括液、气、汽、多相；7）适用于各种尺寸口径（在标准范围内）；8）适用的压力、温度是各种流量计中最高的；9）历史悠久，累计试验数据最全；理论研究的最透彻；实际经验最多；10)有国际标准和国家标准可依。
其特点列举如下：1）标准中详细列举节流装置的结构形式和技术要求；流出系数和可膨胀性系数计算式，应用条件及不确定度计算式等；压力损失计算式等；现场使用的条件：脉动流阀值，抑制非充分发展管流的措施，如规定直观段必要的长度，测量管和节流件的安装要求以及流动调整期的应用等标准中列举的资料是标准节流装置应用的基本资料，在全部流量测量标准中他是最完备和最成熟的。
2）标准节流装置具有丰富的关于偏离标准进行修正的资料，如AGA3号报告及ISO9300中的参考文献列举的资料，实际上国际上有关标准节流装置的资料比这些要多得多，这些资料我们称为标准节流装置的软实力，在全国流量检测件中标准节流装置的软实力是首屈一指的。
3）标准节流装置的试验数据是全世界共同完成的，数据的可靠性和可信度与只由个别厂家或科研群体完成的是不能比拟的，由全社会完成可以保证可靠的无系统偏差。
美国石油测量标准手册API5.7“差压流量计测试协议”中规定具有RG公式流出系数的孔板检测件是流量标准装置量值动态溯源的传递标准，在需要可靠的流量测量量值的测量中孔板检测件将扮演重要的角色。
4）在标准节流装置中几种节流装置的成熟度是不一样的，廓形节流装置喷嘴和文丘里管比孔板要差些，但廓形节流装置有比孔板更多的优点，如压损小，流量测量稳定性好，可适用赃污流体介质等。
近年对这些廓形装置的应用已受到重视，它们的使用潜力远未发挥，目前在高温高压蒸汽测量和混相流体测量中推荐它代替孔板。
5）临界流文丘里喷嘴（俗称音速喷嘴）近年应用及试验研究形成一股热潮，他是公认的气体流量测量传递标准的首选检测件，ISO9300新标准（2005版）拓宽其应用范围，主要是低雷诺数区域，它可适应城市天然气急需气体测量传递标准的需求。
另外高标准的音速喷嘴可以把气体流量测量提高到崭新的高度，其影响意义甚为深远。
2．什么是气体的压缩系数？（王建中）答：气体压缩系数Compressibility coefficient，也称压缩因子Compressibility factor。
是实际气体性质与理想气体性质偏差的修正值。
通常用Z表示，Z=Pv/RT＝Pv m/R u T；Z也可以认为是实际气体比容v(v actual)对理想气体比容v ideal的比值；Z＝v actual/v ideal；v ideal＝RT/P 。
其中，P是气体的绝对压力；v m是摩尔体积；R u是通用气体常数；R=R u/M；R是气体的摩尔气体常数；T是热力学温度。
Z偏离1越远，气体性质偏离理想气体性质越远。
Z在实际气体状态方程中出现。
凡在气体流量的计算中必然要考虑压缩系数。
在压力不太高、温度较高、密度较小的参数范围内，按理想气体计算能满足一般工程计算精度的需要，使用理想气体状态方程就可以了，此时压缩系数等于1。
但是在较高压力、较低温度或者要求高准确度计算，需要使用实际气体状态方程，在计量气体流量时由于要求计算准确度较高，通常需要考虑压缩系数。
随着对气体状态方程准确度要求提高，在百余年来实际气体状态方程出现了许多不同形式，对压缩系数也有不同的表述。
比较有名的是范德瓦尔状态方程和维里状态方程。
求得压缩系数的方法：1)查表法，对比态参数在图表上查得。
已有的图表是通过试验对不同气体测得P、v、T（分别是压力、比容、温度）数据和相应的临界参数P c 、v c 、T c 、计算得到对比参数P r 、v r 、T r 绘制的Z--P r 、v r 图。
Z c 是固定的，如图1，Z C 固定为0.27。
图 1 通用气体压缩系数,纵坐标Z ，横坐标是P r式中，P c 是临界压力，T c 是临界温度，随物质不同而不同；对比压力P r 、对比温度T r 根据测量的压力、温度和临界压力、温度计算；P r =P/P c ；T r =T/T c ；z c 为临界点处实际气体的压缩因子，称为临界压缩因子。
实验表明，临界压缩因子z c 数值相近的各种气体，可以认为具有相似的热力学性质，即在相同的对比压力p r 及对比温度T r 下，它们的对比比体积v r 的数值基本相同，都可以表示为v r ＝f (p r ,T r )。
于是压缩因子还可以表示为对于临界压缩因子z c 有相同数值的气体，当它们的对比参数p r 及T r 相同，即处于对应状态时，它们压缩因子z 具有相同的数值。
于是，如果把压缩因子z 随状态变化的实验关系整理成z 与对比参数p r 及T r 的关系，并表示成如图1所示的图线，就可以用于所有具有相同临界压缩因子z c 的气体，直接按其状态所对应的p r 、T r 的值，由图上查取该状态下压缩因子z 的数值。
因而这种表示z 与p r 、T r 关系的线图称为通用压缩因子图。
各种气体临界压缩因子的数值大致在0.23～0.31的范围内，而60%的烃类气体的z c 在0.27左右，故最常见的通用压缩因子图为z c ＝0.27的线图。
该图也常用于z c 不等于0.27的气体的近似计算，当用于z c ＝0.26～0.28的各种气体时，除临界点附近的状态外，所得z 的数值的误差小于5%。
此外，对于一些没有详细物性数据的气体，采用通用压缩因子图估算其状态变化关系有很大的实用价值。
如果在气体的状态变化范围内，压缩因子z 的数值在0.95～1.05的范围内，则可当作理想气体处理。
在临界压缩因子z c 数值相同的条件下，如果已知T r 及P r ，就可应用通用热力性质图查出相应的偏差来。
在应用通用热力性质图时，应注意该图的临界压缩因子z c 的数值。
显然，使用非同组的压缩因子图，会带来较大的误差。
rr r c r r r c c c T v P Z T v P RT v P RT Pv Z ===()r r r P T f v ,=()r r rr cT p f T p z z ,=2) 计算法根据维里状态方程其中，ω是对比密度，ω＝ρ/ρc ; τ是对比温度，τ＝T/T c ；b i,j 是维里系数，对于空气，b i,j 使用下表，b i,j 是维里系数对于天然气，按照 AGA8/1992 and ISO-12213-2/1997 ,天然气的z 系数计算其中，ρm 是天然气的莫尔密度， ρr 是对比密度， B 是第二维里系数，C n *是温度从属系数（emperature dependent coefficients ），b n , c n 和k n 是 ISO-12213-2/1997.给的状态方程的参数，ρm 是莫尔密度，ρr 是对比密度；有关参数的计算比较复杂，请参阅 ISO-12213-2/1997.∑∑==⎪⎪⎭⎫ ⎝⎛+=r i s j j i j i jb Z 10,1τω()knr n n n c b r k r n n n n n n n n nr m e k c b D D C C B z ρρρρρ-==-=+-+=∑∑**5813*1813*13)试验法，按照实际使用的气体，根据需要的误差，选择合适的状态方程，进行试验，得到自己需要的压缩系数，是最准确的方法。
如果要求不太高，用查表法；如果要求高，用计算法或者查专门文献及标准资料。
参考文献1.Kenneth Wark,Jr./Donald E Richards:Thermodynamics(Sixth Edition),清华大学出版社，2006年11月，影印版。
2.曾丹苓敖越张新铭刘朝编：工程热力学（第三版），高等教育出版社，2004年4月。
3.刘玉鑫，热学，北京大学出版社，2002年。
4.Brian R. Hollis，North Carolina State University ¥ Raleigh, North Carolina；Real-Gas Flow Properties for NASALangley Research CenterAerothermodynamic Facilities ComplexWind Tunnels，NASA Contractor Report 47555.Ivan Maric, Antun Galovic, Tomislav Šmuc，Calculation of natural gas isentropic exponent，Received 21 June 2004; received in revised form 21 September 2004; accepted 11 November 20043．(28)、什么叫充分发展管流？它在流量测量中的意义。
什么叫非充分发展管流？（王建忠）答：在管道流动中边界层充分发展到管道中心形成固定的于管道中心三维对称的流速分布剖面的流动称充分发展管流。
按照紊流、层流的管道流充分发展流有不同速度剖面，层流速度剖面是抛物线形，紊流是指数形。
如图层流时，())ln 1()(**B u r R k u r u +-=ν紊流时，式中，R 是管子半径，r 是管半径变量，k 是常数（≈0.41），B 是常数（≈5.0）,u *是摩擦速度，是管壁剪应力和流体密度的函数。
