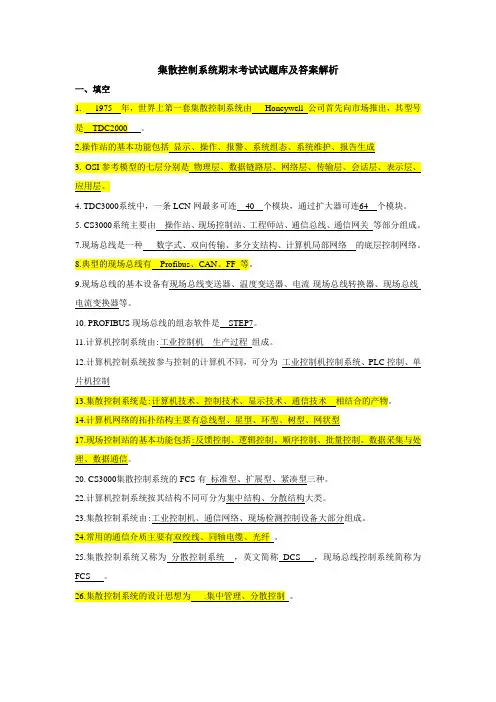

集散控制系统期末考试试题库及答案解析一、填空1. 1975 年，世界上第一套集散控制系统由Honeywell 公司首先向市场推出，其型号是TDC2000 。
2.操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成3. OSI参考模型的七层分别是物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
4. TDC3000系统中，一条LCN网最多可连40 个模块，通过扩大器可连64 个模块。
5. CS3000系统主要由操作站、现场控制站、工程师站、通信总线、通信网关等部分组成。
7.现场总线是一种数字式、双向传输、多分支结构、计算机局部网络的底层控制网络。
8.典型的现场总线有Profibus、CAN、FF 等。
9.现场总线的基本设备有现场总线变送器、温度变送器、电流-现场总线转换器、现场总线-电流变换器等。
10. PROFIBUS现场总线的组态软件是STEP7。
11.计算机控制系统由:工业控制机生产过程组成。
12.计算机控制系统按参与控制的计算机不同，可分为工业控制机控制系统、PLC控制、单片机控制13.集散控制系统是:计算机技术、控制技术、显示技术、通信技术相结合的产物。
14.计算机网络的拓扑结构主要有总线型、星型、环型、树型、网状型17.现场控制站的基本功能包括:反馈控制、逻辑控制、顺序控制、批量控制、数据采集与处理、数据通信。
20. CS3000集散控制系统的FCS有标准型、扩展型、紧凑型三种。
22.计算机控制系统按其结构不同可分为集中结构、分散结构大类。
23.集散控制系统由:工业控制机、通信网络、现场检测控制设备大部分组成。
24.常用的通信介质主要有双绞线、同轴电缆、光纤。
25.集散控制系统又称为分散控制系统，英文简称DCS ，现场总线控制系统简称为FCS 。
26.集散控制系统的设计思想为.集中管理、分散控制。
二、名词解释数据采集系统：计算机只承担数据的采集和处理，而不直接参与控制。
并按照一定的控制规律进行运又对数据进行处理，直接数字控制系统：计算机既采集数据，算，其结果经输出通道作用到控制对象，使被控变量符合要求。
单元方便的连接I/O现场总线控制系统：利用现场总线将分布在工业现场的各种智能设备和在一起构成的系统。
、计算和输出。
实时控制：计算机在规定的时间内完成数据的采集、传输速率：单位时间内通信系统所传输的信息量，一般以每秒种能够传输的比特数来表示， bps。
其单位是计算机控制系统：利用计算机来实现工艺过程自动控制的系统。
是一种操作显示集中、控制功能分散、采用分级分层结构形式、局部网络通集散控制系统：信的计算机综合控制系统。
现场总线：连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。
使其按预定的功能实现特定的组态：利用软件工具将计算机的软硬件及各种资源进行配置，目的。
串行传输：把数据逐位依次在信道上进行传输的方式。
通信协议：通信双方共同遵守的规则，包括语法、语义、时序。
级计算机其中DDC监督计算机控制系统：简称SCC系统，是一种两级微型计算机控制系统，完成生产过程的直接数字控制。
其特点是控制分散、由多台计算机完成不同的控制功能和对多个设备的控制，分级控制系统：危险分散。
电流信号或4-20m A DC模拟通信：通信系统中所传输的是模拟信号，通常采用0-10m A DC 传输信息。
数字通信：通信系统中所传输的是数字信号。
并行传输：把数据多位同时在信道上进行传输的方式。
它将开发系信息处理领域内最重要的标准之一，是一种框架模型，开放系统互连参考模型：统的通信功能分为七层，描述了各层的意义及各层的命名和功能。
六、问答题系统生成与诊断、现场数据的采集和恢复显示等。
1.操作站的主要功能：为过程显示和控制、工程师站的主要功能：控制系统组态的修改、控制参数的调试监控计算机的主要功能：在车间管理级与过程优化级之间起到信息传递的作用，同时可对信息进行优化计算，为系统决策提供参考。
2.组态设计的一般步骤如下：（1）组态软件的安装按照要求正确安装组态软件，并将外围设备的驱动程序、通信协议等安装就绪。
（2）工程项目系统分析首先要了解控制系统的构成和工艺流程，弄清被控对象的特征，明确技术要求，然后再进行工程的整体规划，包括系统应实现哪些功能、需要怎样的用户界面窗口和哪些动态数据显示、数据库中如何定义及定义哪些数据变量等。
．通常应根据实际需要建立用户自己为便于控制和监视系统的运行，）设计用户操作菜单3（停。
的菜单以方便操作，例如设立一按钮来控制电动机的起/画面画面设计分为画面建立、画面编辑和动画编辑与链接几个步骤。
）（4画面设计与编辑以便使画面然后需要将画面与已定义的变量关联起来，由用户根据实际工艺流程编辑制作，上的内容随生产过程的运行而实时变化。
调试前一般要借助于一些模拟5（）编写程序进行调试程序由用户编写好之后需进行调试，手段进行初调，检查工艺流程、动态数据、动画效果等是否正确。
在运行过程中及时完善对系统进行全面的调试后，经验收方可投入试运行，（6）综合调试系统的设计。
集散控制系统分为四个层次，每个层次由多个计算机组成，分别行使不同的功能，自下而4.与这四层结构相对应的四过程控制级、过程管理级和经营管理级。
现场控制级、上分别是：监控网络和管理网络。
现场控制级的功能：一是完层局部网络分别是现场网络、控制网络、三是完成与上级设备的数二是直接输出操作命令、实现分散控制。
成过程数据采集与处理。
据通信，实现网络数据库共享。
四是完成对现场控制级智能设备的监测、诊断和组态等。
二是对生产过程进行监测和控一是采集过程数据，进行数据转换与处理；过程控制级功能：制，输出控制信号，实现反馈控制、逻辑控制、顺序控制和批量控制功能；三是现场设备及卡件的自诊断；四是与过程操作管理级进行数据通信。
过程管理级功能：一是监视和控I/O制生产过程；二是控制方式的无扰动切换，修改设定值，调整控制信号，操控现场设备，以实现对生产过程的干预；三是打印各种报表，复制屏幕上的画面和曲线等。
现场控制站是多功能型的，其基本功能包括反馈控制、逻辑控制、顺序控制、批量控制、5.数据采集与处理和数据通信等功能。
6. PROFIBUS现场总线系统的技术特点：①容易安装，节省成本。
②集中组态，建立系统简单。
③提高可靠性，工厂生产更安全、有效。
④减少维护，节省成本。
⑤符合国际标准，工厂投资安全。
阀门定位器等智它可以将现场仪表、基金会现场总线是一种全数字式的串行双向通信系统，参考模型为基础，ISO/OSI 能设备连接在一起，其自身可向整个网络提供应用程序。
它以通信模型的相应层次，并在应用层上增加用户层。
FF采用物理层、数据链路层和应用层为Multiple Domain CTDMA (Concurrent Time ControlNet现场总线采用并行时间域多路存取技术，它不采用主从式通信，而采用广播或一点到多点的通信方式，使多个节点可Access) 精确同步获得发送方数据。
计算机控制系统的控制器由计算机来实现，是模拟、数字混合系统。
7.期计算机参与到控制中，采用的集中式结构，即由一个计算机完成所有的控制功能和8.早央节点的对所有设备的控制，但这种集中式计算机控制系统危险集中、控制集中，且对中可靠性要求很高，因此逐渐被淘汰，后来随着通信网络技术的发展，出现了分散控制系统，其特点是集中操作、集中由多个计算机分别完成多个控制功能和对多个生产设备的控制，显示，分散控制、分散危险。
现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的计算机局9.控制、通信能力的智能式仪表或控域网络，其网络节点是以微处理器为基础的、具有检测、制设备。
现场总线的优点(1)节省硬件数量与投资由于现场总线系统中分散在设备前端的智能设备能直接实现多种测量、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的控制器、计算单元等，也不再需要DCS的信号调理、转换、隔离技术等功能单元及其复杂接线，还可以用工业PC机作为操作站，从而节省了大笔硬件投资。
随着控制设备的减少，控制室的占地面积还可随之减少。
(2)节省安装费用现场总线系统的接线十分简单，一对双绞线或一条电缆可挂接多个设备，因而电缆、接线端子、槽盒、桥架的用量大大减少，连线设计与接头校对的工作量也大大减少。
当需要增加现场控制设备时，无需增设新的电缆，可就近连接在原有的电缆上，既节省了投资，也减少了设计、安装的工作量。
据有关典型试验工程的测算资料，安装费用可节约60%以上。
(3)节省维护开销由于现场控制设备具有自诊断与简单故障处理的能力，并通过数字通信将相关的诊断维护信息送往控制室，用户可以查询所有设备的运行，诊断维护信息，以便早期分析故障原因并快速排除。
缩短了维护停工时间，同时由于系统结构简化，连线简单而减少了维护工作量。
用户可以自由选择不同厂商所提供的设备来实现系统用户具有高度的系统集成主动权(4)．不会为系统集成中不兼容的协议和接口而一筹突破了选择某一品牌产品的种种限制，集成。
莫展，使系统集成过程中的主动权完全掌握在用户手中。
现场总线设备的智能化、数字化，从根本上提高了仪表的(5)提高了系统的准确性与可靠性测量与控制的准确度，减少了传送误差。
同时，由于系统的结构简化，设备与连线减少，现由于设备此外，场仪表内部功能加强，减少了信号的往返传输，提高了系统工作的可靠性。
标准化和功能模块化，因此还具有系统设计简单、构建灵活等优点。
通信现场设备具有互操作性、现场总线控制系统具有信号传输全数字化、控制功能分散化、网络全互连式、技术和标准全开放式等特点。
Network Configuration File,主要内容包括：10 NCF即网络组态文件，1、单元名称；2、区域名称；网络节点地址和类型；LCN 3、、操作台名称； 4、系统宽域值； 5卷组态信息。
HM 6、全点包含了全部建点地内容，如点描述，报警功能和控制模式，操作员需要监视和控制11. 的点都要建立为全点。
源PV3、没有1、不包含报警信息；2、没有控制模式；半点和全点的区别有3点：选择。
12. HLAI 高电平模拟量输入卡LLAI 低电平模拟量输入卡AO 模拟量输出卡DI 开关量输入卡DO 开关量输出卡PI 脉冲量输入卡LLMUX 多路低电平模拟量输入卡STI 智能变送器接口卡SDI 串行设备接口卡开关量输入卡。
SOE DISOE 串行信号接口卡SI。
