三菱FX2n系列PLC基础教程

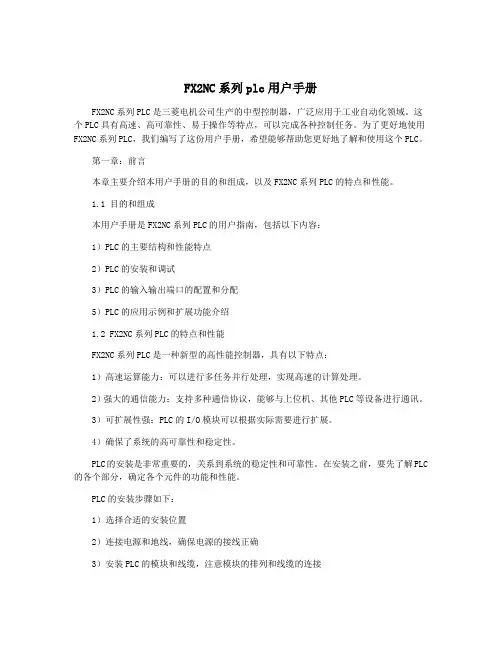

FX2NC系列plc用户手册FX2NC系列PLC是三菱电机公司生产的中型控制器，广泛应用于工业自动化领域。

这个PLC具有高速、高可靠性、易于操作等特点，可以完成各种控制任务。

为了更好地使用FX2NC系列PLC，我们编写了这份用户手册，希望能够帮助您更好地了解和使用这个PLC。

第一章：前言本章主要介绍本用户手册的目的和组成，以及FX2NC系列PLC的特点和性能。

1.1 目的和组成本用户手册是FX2NC系列PLC的用户指南，包括以下内容：1）PLC的主要结构和性能特点2）PLC的安装和调试3）PLC的输入输出端口的配置和分配5）PLC的应用示例和扩展功能介绍1.2 FX2NC系列PLC的特点和性能FX2NC系列PLC是一种新型的高性能控制器，具有以下特点：1）高速运算能力：可以进行多任务并行处理，实现高速的计算处理。

2）强大的通信能力：支持多种通信协议，能够与上位机、其他PLC等设备进行通讯。

3）可扩展性强：PLC的I/O模块可以根据实际需要进行扩展。

4）确保了系统的高可靠性和稳定性。

PLC的安装是非常重要的，关系到系统的稳定性和可靠性。

在安装之前，要先了解PLC 的各个部分，确定各个元件的功能和性能。

PLC的安装步骤如下：1）选择合适的安装位置2）连接电源和地线，确保电源的接线正确3）安装PLC的模块和线缆，注意模块的排列和线缆的连接4）进行软件设置和检测，确保PLC的各项参数设置正确PLC的调试包括软件调试和硬件调试两方面。

软件调试主要是对PLC程序的编写和调试，包括程序编写和调试、逻辑调试等。

硬件调试主要是对PLC的I/O模块进行测试，检测输入输出端口的连通性、信号响应等，并对PLC进行整体测试，确保系统的功能和性能符合要求。

PLC的输入输出端口是用来与外界进行通讯的重要组成部分。

输入口可以接收外部信号，输出口可以控制外部执行器，常见的有数字量输入输出口、模拟量输入输出口等。

在PLC的程序中，需要根据实际需要将输入输出口用途进行配置。

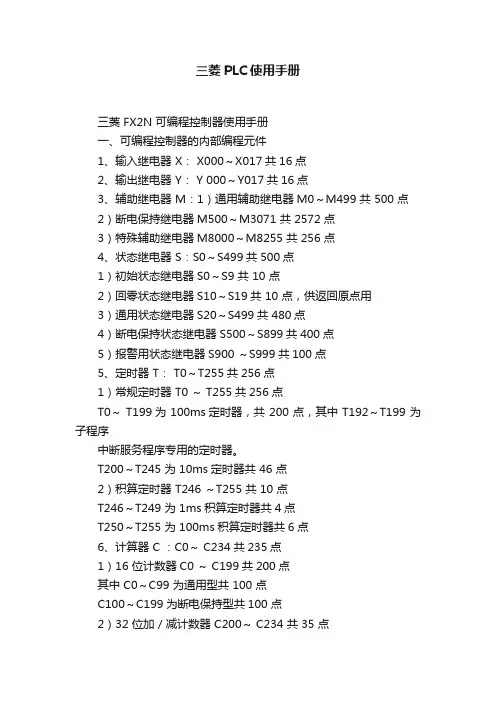

三菱PLC使用手册三菱 FX2N 可编程控制器使用手册一、可编程控制器的内部编程元件1、输入继电器 X： X000～X017共16点2、输出继电器 Y： Y 000～Y017共16点3、辅助继电器 M：1）通用辅助继电器M0～M499 共 500 点2）断电保持继电器M500～M3071 共 2572 点3）特殊辅助继电器M8000～M8255 共 256 点4、状态继电器 S：S0～S499共500点1）初始状态继电器S0～S9 共 10 点2）回零状态继电器S10～S19共 10 点，供返回原点用3）通用状态继电器S20～S499共 480点4）断电保持状态继电器S500～S899共400点5）报警用状态继电器S900 ～S999共100点5、定时器 T： T0～T255共256点1）常规定时器 T0 ～ T255共256点T0～ T199为 100ms定时器，共 200 点，其中 T192～T199 为子程序中断服务程序专用的定时器。

T200～T245 为 10ms定时器共 46 点2）积算定时器 T246 ～T255 共 10 点T246～T249 为 1ms积算定时器共4点T250～T255 为 100ms积算定时器共6点6、计算器 C ：C0～ C234共235点1）16 位计数器C0 ～ C199共200点其中 C0～C99 为通用型共 100 点C100～C199为断电保持型共100 点2）32 位加 / 减计数器 C200～ C234 共 35 点其中 C200～ C219为通用型共 20 点C220～C234为断电保持型共15 点7、指针 P/I1）分支用指针 P0～P127 共 128 点2）中断用指针 I XXX共 15 点其中输入中断指针 100～ 150 共 6 点定时中断指针 16～18共3点计数中断指针 1010～1060共6点8、数据寄存器 D1）通用数据寄存器D0～D199 共 200 点2）断电保持数据寄存器D200～D7999其中断电保持用 D200～D511 共 312 点不能用软件改变的断电保持D512～D7999 共7488 点，可用RST 和 ZRST指令清除它的内容。

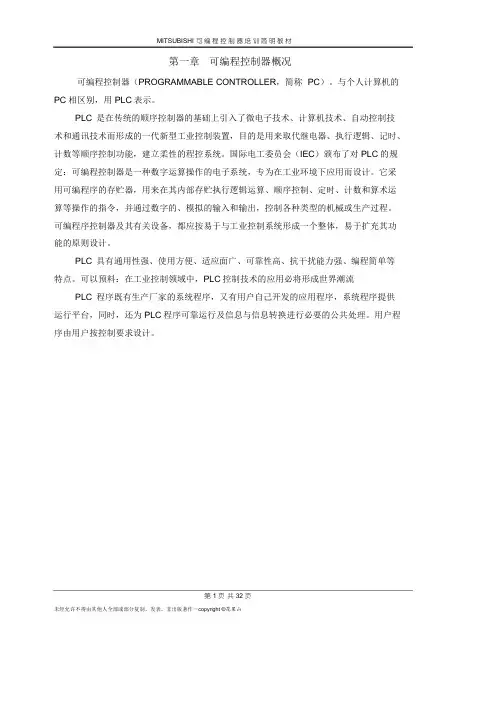

MITSUBISHI可编程控制器培训简明教材第一章可编程控制器概况可编程控制器（PROGRAMMABLE CONTROLLER，简称 PC）。

与个人计算机的PC相区别，用 PLC表示。

PLC是在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置，目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能，建立柔性的程控系统。

国际电工委员会（IEC）颁布了对 PLC的规定：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。

可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。

PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。

可以预料：在工业控制领域中，PLC控制技术的应用必将形成世界潮流PLC程序既有生产厂家的系统程序，又有用户自己开发的应用程序，系统程序提供运行平台，同时，还为 PLC程序可靠运行及信息与信息转换进行必要的公共处理。

用户程序由用户按控制要求设计。

第 1 页共 32 页未经允许不得由其他人全部或部分复制、发表。

非出版著作－copyright ©花果山MITSUBISHI可编程控制器培训简明教材第二章 PLC的结构及基本配置一般讲，PLC分为箱体式和模块式两种。

但它们的组成是相同的，对箱体式PLC，有一块CPU板、I/O板、显示面板、内存块、电源等，当然按CPU性能分成若干型号，并按 I/O点数又有若干规格。

对模块式 PLC，有 CPU模块、I/O模块、内存、电源模块、底板或机架。

无任哪种结构类型的 PLC，都属于总线式开放型结构，其 I/O能力可按用户需要进行扩展与组合。

PLC的基本结构框图如下：接受输中央处理单元接驱动现场信号受控元件入 CPU板口接部口件部输件出电源部件一、CPU的构成PLC中的CPU是PLC的核心，起神经中枢的作用，每台PLC至少有一个CPU，它按 PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中，同时，诊断电源和 PLC内部电路的工作状态和编程过程中的语法错误等。
