PLC基础及应用教程(三菱FX2N系列)

PLC基础及应用教程(三菱FX2N系列)
PLC基础及应用教 程(三菱FX2N系列)
contents
目录
• PLC基础介绍 • 三菱FX2N系列PLC介绍 • 三菱FX2N系列PLC的应用实例 • 三菱FX2N系列PLC的常见问题与解决方
案 • 三菱FX2N系列PLC的发展趋势与展望
01
CATALOGUE
PLC基础介绍
PLC的定义与特点
自动化生产线控制应用实例
总结词
自动化生产线控制是PLC的重要应用领域，通过PLC实现对生产线上各个环节的 自动化控制。
详细描述
在自动化生产线控制应用实例中，三菱FX2N系列PLC可以连接各种传感器和执行 器，实时监测生产线上各设备的状态，并根据预设的程序自动控制设备的运行。 这不仅可以提高生产效率，还可以减少人工干预，降低生产成本。
维护方便
三菱FX2N系列PLC的模块化设计使得维护 更加方便快捷。
三菱FX2N系列PLC的硬件组成
主控模块
包括CPU模块和电源模块，是整个PLC的核心部分。
I/O模块
用于输入和输出信号的处理，包括数字量输入输出模块、模拟量输入输出模块等。
通讯模块
用于PLC之间的通讯或者与上位机之间的通讯。
扩展模块
THANKS
感谢观看
总结词
PLC（可编程逻辑控制器）是一种专门为工业环境设计的数字电子设备，用于执行顺序控制、逻辑运算、计数、 定时、算术运算等操作，并通过数字或模拟输入/输出控制各种类型的机械或生产过程。
详细描述
PLC采用微处理器技术，具有高可靠性、高抗干扰能力、易于编程和控制功能强等特点，广泛应用于自动化控制 系统中。
PLC在工业自动化中的重要地位和作用
核心控制元件
PLC作为工业自动化控制系统的核 心元件，承担着数据采集、处理 、输出等关键任务。

三菱FX2N系列可编程控制器.pptx

三菱FX2N系列可编程控制器.pptx
• M8030：M8030的线圈得电时，当锂电池电压降低时，PLC面板上的 指示灯不亮。
软元件 输入继电器(X) 输出继电器(Y)
辅助继电器 （M）
状态继电器 （S）
定时器 （T）
2019-7-3
类型
一般 锁定 特殊 一般 锁定 初始 信号报警器 100ms 10ms 1ms保持型 100ms保持型
点数
184点 184点
合计256点
点
2572点
256点
490点
400点
10点
100点
8
表3-4 FX2N型PLC软元件表（续）
计数器 （C）
高速计数器 （C）
数据寄存器 （D）
一般16位 锁定16位
一般32位
锁定32位 单相 双相 A/B相
一般(16位) 锁定(16位) 文件寄存器(16位) 特殊(16位) 变址(16位)
0～32767 200点 100点（子系统）
-2147483648～ +2147483647 35点 15点
2019-7-3
谢谢您的观看
5
表3-2 扩展单元一览表
输 入输输 输入出 出点点 点数数 数 32 16 16
继电器输出 FX2N－32ER
48 24 24
FX2N－48ER
AC电源，DC输入 晶闸管输出 FX2N－32ES
晶体管输出 FX2N－32ET FX2N－48ET
2019-7-3
谢谢您的观看
待。
2019-7-3
谢谢您的观看
1

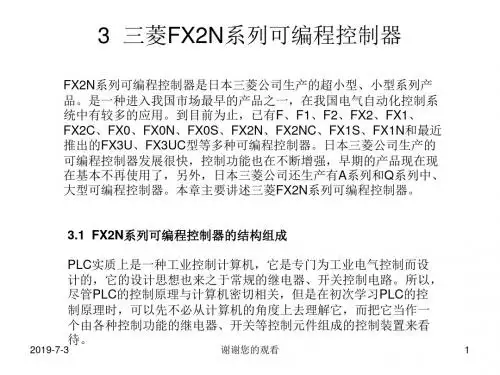

3.1.1 FX2N型PLC基本单元的外形结构
锂电池
输入端子
输入信号灯
电源指示灯
运行指示灯

三菱FX2N系列PLC基本指令PPT课件

三菱FX2N系列PLC基本指令PPT课件

11
3.1.3 流程图语言（SFC）4
（2）SFC语言元素，由状态、转移和有向线段组成。
① 状态表示过程中的一个工步（动作）。状态符号用
单线框表示，框内是状态的组件号。一个控制系统还必
须要有一个初始状态，对应的是其运行的原点，初始状
态的符号是双线框。
② 转移是表示从一个状态到另一个状态的变化。状态
助接点常开和常闭；后者使用PLC中的内部软元件,靠
软件实现控制程序, 图中Y000、 X000、 X001和X002
都是软继电器和软接点，都是用PLC内部的存储器位
来映像这些外部硬器件的状态，存储位为1，表示对应
的线圈得电或开关接通，存储位为0，表示对应的线圈
失电或开关断开,不需改变接线即能改变控制过程。
④ 梯形图中不存在实际的电流，而是用一种假想的能
流(Power Flow)来模拟继电接触控制逻辑。
25.07.2020
4
3.1.1 梯形图编程语言（Ladder）4 2．梯形图中的图元符号 梯形图中的图元符号是对继电接触控制图中的图形符 号的简化和抽象，两者的对应关系如表3.2所示。可得 出结论： ① 对应继电接触控制图中的各种常开符号，在梯形图
图中的图元符号”这一列中，有两种常闭符号，三种
线圈符号。
3．梯形图的格式
梯形图是形象化的编程语言，它用接点的连接组合表
示条件、用线圈的输出表示结果而绘制的若干逻辑行
组成的顺控电路图。
梯形图的绘制格式：
25.07.2020
6
3.1.1 梯形图编程语言（Ladder）6
① 梯形图按从上到下、从左至右顺序编写。每一逻辑
行总是从起始母线开始，终止于终止母线（可省）。

三菱FX2N系列可编程序控制器

三菱FX2N系列可编程序控制器

PLC电气控制技术
第六章三菱FX2N系列 可编程序控制器及其基本指令
FX 系列PLC的硬件配置图
PLC电气控制技术
第六章三菱FX2N系列 可编程序控制器及其基本指令
FX 系列PLC的网络通信能力
PLC电气控制技术
第六章三菱FX2N系列 可编程序控制器及其基本指令
第二节 FX2N系列可编程序控制器主要编程元件
PLC电气控制技术
第六章三菱FX2N系列 可编程序控制器及其基本指令
软元件（逻辑元件）
辅助继电器（M）
由内部软元件的触点驱动,常开和常闭触点使用次数不限， 但不能直接驱动外部负载,采用十进制编号。 通用辅助继电器M0～M499（500点） 掉电保持辅助继电器M500～M1023（524点） 特殊辅助继电器M8000～M8255（256点）
扩展单元型号名称组成及种类
FX2N － 〇〇 E
系列名称
〇－〇 E 〇
输入输出点数 扩展单元 输出形式 其他区分
扩展模块型号名称组成及种类
FX□N － 〇〇
系列名称 输入输出点数
包括输入输出口， 由基本单元或扩 展单元供电
扩展设备 输出形式
FX2N系列可编程序控制器技术指标
一般技术指标 性能技术指标 输入技术指标 输出技术指标 电源技术指标
输入继电器
X0 X0 X0
Y0
输出继电器
Y0
常开触点 常闭触点
Y0 Y0
输入信号 输入端子
X0
输出负载 输出端子
PLC电气控制技术
第六章三菱FX2N系列 可编程序控制器及其基本指令
软元件（逻辑元件）
输出继电器（Y）
输出继电器采用八进制编号，有内部触点和外部输出触点 （继电器触点、双向可控硅、晶体管等输出元件）之分， 由程序驱动。 在PLC 内部，外部输出触点与输出端子相连，向外部负载输 出信号，且一个输出继电器只有一个常开型外部输出触点。 输出继电器有无数个内部常开和常闭触点，编程时可随意 使用。

【课件】三菱FX2N系列PLC精品版

【课件】三菱FX2N系列PLC精品版

5.输出单元——带光电隔离器及滤波器 多种输出方式：晶体管
晶闸管 继电器 驱动直流负载（晶体管输出单元）； 驱动非频繁动作的交/直流负载（继电器输出单元）； 驱动频繁动作的交/直流负载（晶闸管输出单元）。
二、PLC硬件系统组成
6.通讯及编程接口——采用RS-485或RS-422串行总线 连接专用编程器（FX-20P、FX-10P）；
ESS——世界型（晶体管型为源输出）
输出形式
R——继电器输出
T——晶体管输出
S——晶闸管输出
二、PLC硬件系统组成
PLC基本单元
～110V/220V市电
电源变换器
现场用户输入设备 现场信号 按钮、开关 传感器
输
微处理器（CPU）
输
入
出
部
运算器
控制器
部
件
件
外部设备 编程设备 计算机 打印机等
几个外阶段。 三、扫描周期
T =自检时间+读入一点时间×输入点数+程序步数×运 算速度+输出一点时间×输出点数。
输入处理
程序处理
输出处理
输
内
输
输
输
入
执
部
出
输
输
入 信 号
入
映
像
端
寄
子
存
器
行
存
用
储
户
器
程
刷
序
新
映
出
像
寄
端
存
子
器
出 信 号
PLC的工作过程示意图
四、PLC的程序执行过程
1.输入采样（输入刷新 ） PLC以扫描方式按顺序将所有输入端的输入信号状态

第4章 三菱FX2N系列PLC

第4章 三菱FX2N系列PLC

Programmable Controller—PLC
定时器的应用如图4-5所示。当X000的常开触点接通时，
T220的当前值计数器从零开始，对10ms时钟脉冲进行累加计数。 当前值等于设定值155时，定时器的常开触点接通，常闭触点断 开，即T220的输出触点在其线圈被驱动1.55s后动作。
1.55s
有将积算定时器复位，当前值才变为零。
Programmable Controller—PLC
积算定时器的应用如图4-7所示。
X000 X001
X000 （ T250 T250 （ Y000 X001 [ RST T250 ] ） K40 ）
2s
2s
T250 线圈 当前值 T250常开触点 Y000线圈 20
COM
X1 Y0 Y0 梯形图 （程序）
X0 X1
DC
图4-1 输入继电器等效电路
输入继电器只能由外部输入信号驱动，不能用程序驱动，因此 程序中只有触点，没有线圈。
Programmable Controller—PLC
2. 输出继电器
输出继电器用Y表示，是PLC向外部负载传送信号的接口，
其输出触点连接到PLC的输出端子上。输出继电器触点的通 和断是由程序执行结果来决定的，每个输出继电器有一个实 际的常开触点供输出回路用，同时也有许多常开和常闭“软” 触点供编程使用。其编号也采用八进制编写，如Y0、Y1、…、 Y7等。FX2N PLC的编号范围是Y0~Y267（共184点）。输出 继电器的等效电路如图4-2所示。
有许多常开触点和常闭触点供编程时使用。输入继电器由外部 信号驱动，即由外接开关控制。输入继电器以八进制进行编号， 例如X0、X1、…、X7。FX2N PLC的编号范围是X0~X267

FX2N系列可编程控制器PPT课件

FX2N系列可编程控制器PPT课件

第一节 FX2N系列可编程控制器及其性能指标
表3-7 FX2N输入技术指标
输 输入电流 输入ON电 输入OFF电流 输入阻抗 输入 输入
入
流
隔离 响应
电 X00 X010 X000 X01 X000 X010 X00 X01 压 0～ 以内 ～7 0以 ～7 以内 0～ 0以
时间
7
内
7内
DC 7m 5mA 4.5m 3.5 ≤1.5 ≤1.5 3.3k 4.3k 光电 0～
约 10ms
1ms以下
0.2ms以下
时间 ON
到电流①为响0应的OO时N时F间到F间0.,2可m用s是并在接条续约件流1为二0m2极4s管V/的20方0m法A改时善最,实响大际应1所时0需间m时。s间大为电电流路0时.2切为m断0s.4负以m载下A电以①流下。
电路隔离
机械隔离 19 光电晶闸管隔离 光电耦合器隔离
15
第一节 FX2N系列可编程控制器及其性能指标
表3-5 FX2N一般技术指标
环境温度 环境湿度 抗振
抗冲击 抗噪声干 扰 耐压 绝缘电阻 接地 使用环境
使用时:0～55℃ ,储存时:-20～+70℃
35%～89%RH时(不结露)使用
JIS C0911标准10～55Hz 0.5mm(最大2G) 3轴方向各 2h(但用 DIN导轨安装时0.5G)
扩展单元及扩展模块型号构成与基本单元雷同单元及扩展模块型号构成与基本单元雷同只是在模块区只是在模块区分部分中用分部分中用ee代替代替m心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的第一节fx2n系列可编程控制器及其性能指标输入输输入点数输出点数fx2n系列ac电源dc输入继电器输出三端双向晶闸管开关元件晶体管输出116fx2n16mr001fx2n16mt001321616fx2n32mr001fx2n32ms001fx2n32mt001482424fx2n48mr001fx2n48ms001fx2n48mt001643232fx2n64mr001fx2n64ms001fx2n64mt001804040fx2n80mr001fx2n80ms001fx2n80mt0011286464fx2n128mr001fx2n128mt001表31基本单元一览表心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的第一节fx2n系列可编程控制器及其性能指标输入输出总点数输入点数输出点数fx2n系列dc电源ac输入型继电器输出晶体管输出321616fx2n32mrdfx2n32mtd4482424fx2n48mrdfx2n48mtd6643232fx2n64mrdfx2n64mtd8804040fx2n80mrdfx2n80mtd续表心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的第一节fx2n系列可编程控制器及其性能指标输入输出总点数输入点数输出点数ac电源dc输入继电器输出三端双向晶闸管开关元件晶体管输出321616fx2n32erfx2n32et482424fx2n48erfx2n48et表32扩展单元一览表心脑血管病是世界卫生组织总干事讲过只要采取预防措施就能减少一半的死亡也就是说一半的死亡完全是可以预防的第一节fx2n系列可编程控制器及其性能指标输入输出输入晶体管开关元件输入信号电压连接形式816fx0n8erdc24v横端子台fx0n8exdc24v横端子台fx0n8eyrfx0n横端子台1616fx0n16exdc24v横端子台1616fx0n16eyrfx0n横端子台1616fx2n16exdc24v纵端子台1616fx2n16eyrfx2n16eytfx2

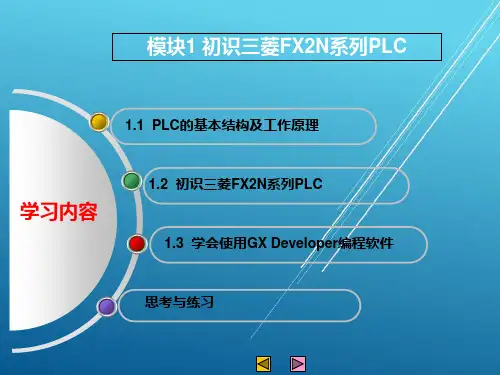

三菱FX2N系列PLC模块1 初识三菱FX2N系列PLCPPT课件

三菱FX2N系列PLC模块1 初识三菱FX2N系列PLCPPT课件

1.2.1 三菱FX2N系列PLC快速入门
日本三菱公司的PLC是较早进入中国市场的产品。 三菱公司近年来 推出的FX系列PLC有FX0、FX2、FX0S、FXON、FX2C、FX1S、 FX1N、FX2N、FX2NC等系列型号。其中FX2N是三菱FX系列PLC中 功能最强，速度最高的小型可编程序控制器。FX2N系列PLC常用产品 如图1-6所示。
2
项目1.1 PLC的基本结构及工作原理
❖ 国际电工委员会（IEC）于1987年2月颁布的PLC标准 草案（第三稿）中对PLC作了如下定义：
❖ ——可编程序控制器是一种数字运算操作的电子系统， 专为在工业环境下应用而设计，它采用可编程序的存 储器，用来在其内部存储执行逻辑运算、顺序控制、 定时、计数和算术运算等操作命令，并通过数字式、 模拟式的输入和输出，控制各种类型的机械或生产过 程。可编程序控制器及其有关的外部设备，都应按易 于与工业控制系统联成一个整体、易于扩充其功能的 原则而设计。
❖ 注意：只有采样时刻，输入映像寄存器中的内容才与输入信号一致， 而其他时间范围内输入信号的变化不会影响输入映像寄存器内容， 输入信号的变化状态只能在下一个扫描周期的输入处理阶段被读入， 这种输入工作方式称为集中输入工作方式。
（2）程序执行阶段
❖ PLC的用户程序由若干条指令组成，指令在存储器中按步序号顺序排 列。在没有跳转指令时，则按顺序从0000号地址开始的程序进行逐条 扫描执行，并分别从输入映像寄存器、输出映像寄存器以及辅助继电 器中获得所需的数据进行运算处理，再将程序执行的结果写入输出映 像寄存器中。
1.1.1 PLC的基本结构
图1-1 PLC基本结构示意图
1.CPU模块
CPU模块由中央处理器（CPU）、系统程序存储器和用户程序及数据 存储器等部分组成，是PLC的核心部件。CPU模块的主要任务如下：

FX2N系列PLC配置

FX2N系列PLC配置

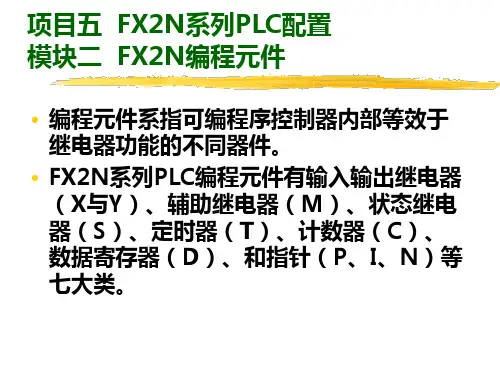

项目五 模块二
X12 X13 X14 C210
FX2N系列PLC配置 FX2N编程元件
M8210
RST C210 C210 K10 Y1
• 2.32位双向计数器 • 图是32位双向计数器计数过 程梯形图。 • X12控制M8210实现计数方式 选择，若X12闭合，为减计 数方式。 • X14为计数输入，C210的设 定值为10。 • X12断开，控制M8210为OFF， 置为加计数方式。
FX2N系列PLC配置 FX2N编程元件
T253 K345 Y0
RST T253
• 答：当X0接通时，T253当前 值计数器开始累积100ms时 钟脉冲的个数。 • 当PLC电源经t0后断开，而 T253尚未计数到设定值K345， 则当前计数值保留。 • 电源接通并使X0再次接通后， T253从保留的当前计数值开 始继续累积。
项目五 模块二
FX2N系列PLC配置 FX2N编程元件
• 五、定时器 • 1.通用定时器 • 例图是使用T200通用定时 器延时控制梯形图。 • 试分析通用定时器T200延 时控制原理及设定值寄存 器内数据在通电与断电过 程中的变化情况。
X0 T200
T200 K123 Y0
项目五 模块二
FX2N系列PLC配置 FX2N编程元件
项目五 模块二
X1 X2 CJ
FX2N系列PLC配置 FX2N编程元件
P0 Y2
P0
X7
Y7
• 图是分支指针执行过程梯形 图。 • 当X1常开触头接通时，执行 跳转指令CJ P0，PLC跳到标 号为P0处执行P0以后的程序， 并根据SRET返回。
SRET
项目五 模块二
FX2N系列PLC配置 FX2N编程元件

三菱FX2N系列PLC的硬件资源PPT学习课件

三菱FX2N系列PLC的硬件资源PPT学习课件

③清除键 [CLEAR]——如在按执行键[GO]前按此键，则清除键入的数据，该键也可 以
用于清除显示屏上的错误信息或恢复原来的画面。
§2.2 编程器及编程软件的应用
第二章 三菱FX2N系列PLC的硬件资源
④其他键
Date:
2020-2-24
Page: 20
[OTHER]——在任何状态下按此键，将 显示方式项目菜单。安装 ROM写入模块时，在脱机 方式项目上进行项目选择。
Date:
2020-2-24
Page: 18
它在编程时显示指令(程序的地址、指令、数据)；在运行监控时，显示元器 件工作状态。液晶显示屏只能同时显示4行，每行16个字符。
功能方式显示 （第1列）
行光标（第2列） 元件符号（第12列）
R ► 100 LD M 10 101 OUT T 5 K 133 104 LDI X 003
为指令符号，下面为元件符号或者数 字。上、下部的功能根据当前所执行 的操作自动进行切换，其中下面的元 件符号Z／V、K／H、P／I又是交替使 用，反复按键时，交替切换。
§2.2 编程器及编程软件的应用 2．编程操作
第二章 三菱FX2N系列PLC的硬件资源
Date:
2020-2-24
Page: 21
§2.1 认识三菱PLC 1．PLC的型号
第二章 三菱FX2N系列PLC的硬件资源
Date:
2020-2-24
Page: 4
（1）系列序号：0、2、0N、2C、 （3）单元类型:
2N，即:FX0、FX2、FX0N、FX2C， M —— 基本单元
FX2N
E —— 输入输出混合扩展单元及扩展模块
（2）I/O总点数：16~256点

三菱FX2N系列PLC

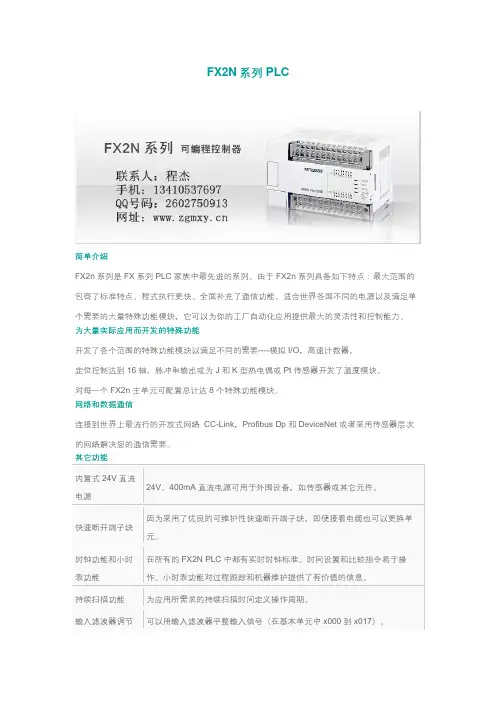

三菱FX2N系列PLC

FX2N系列PLC
简单介绍
FX2n系列是FX系列PLC家族中最先进的系列。

由于FX2n系列具备如下特点：最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、适合世界各国不同的电源以及满足单
个需要的大量特殊功能模块，它可以为你的工厂自动化应用提供最大的灵活性和控制能力。

为大量实际应用而开发的特殊功能
开发了各个范围的特殊功能模块以满足不同的需要----模拟I/O，高速计数器。

定位控制达到16轴，脉冲串输出或为J和K型热电偶或Pt传感器开发了温度模块。

对每一个FX2n主单元可配置总计达8个特殊功能模块。

网络和数据通信
连接到世界上最流行的开放式网络CC-Link，Profibus Dp和DeviceNet或者采用传感器层次的网络解决您的通信需要。

内置式24V直流
电源
24V、400mA直流电源可用于外围设备，如传感器或其它元件。

快速断开端子块
因为采用了优良的可维护性快速断开端子块，即使接着电缆也可以更换单
元。

时钟功能和小时表功能在所有的FX2N PLC中都有实时时钟标准。

时间设置和比较指令易于操作。

小时表功能对过程跟踪和机器维护提供了有价值的信息。

持续扫描功能为应用所需求的持续扫描时间定义操作周期。

输入滤波器调节可以用输入滤波器平整输入信号（在基本单元中x000到x017）。

交流电源、24V直流输入类型
FX2N性能规格
真诚与您合作，欢迎来电咨询。

FX2N系列PLC通讯优秀课件

FX2N系列PLC通讯优秀课件

3.FX2N系列可编程控制器并行通讯举例
【例1】 图11-13所示两台PLC采用原则并行通讯方式通讯。试将
主站
从站
FX2N-48MT设为主站，FX2N-32MR设为从站，要求两台PLC之间能够完 毕如下旳控制要求：
① 将主站旳输入端口X000—X007旳状态传送到从站，经过从站旳
Y000—Y007输出；
K、H、D D
n K、H
程序步 RS:9步
指定接受数据长度，即接受信息旳最大长度
指定传送缓冲区旳首地址
[S*]
X0 FCN80 D10 RS
指定接受缓冲区旳首地址 指定传送信息长度
n [D*] m
K5 D20 K5
图11-10 RS指令使用阐明
串行通讯指令RS实现通讯旳连接方式有如下两种。 ①对于采用RS232C接口旳通讯系统，将一台FX2N系列可编程控制器经过FX2N232-BD内置通讯板（或FX2N-CNV-BD和FX0N-232ADP功能模块）和专用旳通讯电缆 ，与计算机（或读码机、大印机）相连（最大有效距离为15m）. ②对于采用RS485接口旳通讯系统，将一台FX2N系列可编程控制器经过FX2N-485BD内置通讯板（最大有效距离为50m）或FX2N-CNV-BD和FX0N-485ADP特殊功能模 块（最大有效距离为500m）和专用旳通讯电缆，与计算机（或读码机、打印机）相 连。 使用RS指令实现无协议通讯时也要先设置通信格式，设置发送及接受缓冲区，并 在PLC中编制有关程序。
D490～D499 D500～D509
自动通讯
D490～D499 D500～D509
②将从站数据寄存器D100旳值传 送到主站，作为主站计数器T10旳设 定值。
主站（M8070=ON）

第4章 三菱FX2N系列 PLC的

第4章 三菱FX2N系列 PLC的

4.2.1 步进指令STL、RET 1 1．指令用法说明 （1）STL（步进阶梯）：与主母线连接常开接点指
表4.2 步进指令
2013-8-16
8
4.2 步进指令与状态编程 2 令，STL接点用两个小矩形组成的常开接点来表示 （2）RET（返回）：返回主母线指令。 2．由实例初识步进指令 图4.2（a）～（c）为动力头1的部分状态转移图、步进 梯形图和指令表。 （1）STL接点（或称步进接点）的左端总是与梯形图 左母线相连，而与其右端相连的接点要用LD或LDI指令 ，如图4.2（c）中的“16 LD X004”、”20 LDI X001”等 。也就是说，步进阶梯指令STL有建立子母线的功能， 当某个状态被激活时，步进梯形图上的母线就移到子母 线上，所有操作均在子母线上进行。由此可见，步进指 令具有主控功能。
4.1.2 FX2N的状态软元件 2 的组合作转移条件。当CPU执行步进顺控程序时，扫 描与某状态相连的梯形图，同扫描与主控接点相连的 梯形图是一样的。若该状态为1，相当于主控接点闭合 ；若该状态为0，相当于主控接点断开。 在图4.1（b）SFC中: 第1工步 初始状态 S2, 按下SB2，常开X000接通，转 移条件满足，状态转移进入S20。电动机M正转，动力 头1前进。 第2工步 当动力头1压下终点限位开关SQ2时，常开 X002接通，常闭X002断开，状态从S20转移到S21，在 S21状态，因常闭X002断开，输出线圈 Y001失电，电 机停转，动力头1处在等待状态。同时，因常开X002闭
2
比较图4.1（a）和图3.4，可看出，用SFC语言编制的流 程图，要比梯形图编制的程序来得形象、直观、可读 性好，清晰地反映了控制的全过程。它将一个复杂的 控制过程，分解成若干个工步，起到了化难为简的作 用，也符合结构化程序设计的特点。FX2N系列的PLC 增加了两条步进顺控指令，辅以大量的状态元件，就 可以用SFC语言的状态转移图编程。 在图3.4中将工步1～3用状态S20～S22来代替，将原位 状态用S2表示；启动按钮SB2用X000来表示，行程开 关输入SQ2、SQ4和SQ1是工步间切换主令，正好相应 地用X002、X004和X001来表示各状态间的转换条件； 得到动力头1状态转移图，如图4.1（b）所示。 2013-8-16 3

三菱PLCFX2N功能运用课件

三菱PLCFX2N功能运用课件

OFF（0） 无错误
保留 电源正常 硬件正常 保留 数字输出值正常
正常（1～4096）
保留
学习交流PPT
31
• （3）缓冲存储器BFM#30
• FX2N-4AD-PT的识别码为K2040，它就存 放在缓冲存储器BFM#30中。在传输/接收数据 之前，可以使用FROM指令读出特殊功能模块的 识别码（或ID），以确认正在对此特殊功能模 块进行操作。
*#9～ #12
*#13～ #16
*#17～ #20
*#21～ #27
*#28
#29
#30
#31
CH1～CH4在0.1℃单位下的当前温度
CH1～CH4在0.1℉单位下的平均温度
CH1～CH4在0.1℉单位下的当前温度
保留
数字范围错误锁存 错误状态 识别号K2040 保留
说明
① 平均温度的采样次 数被分配给BFM#1～#4。 只有1～4096的范围是有 效的，溢出的值将被忽略， 默认值为8
通道初始化，默认值=H0000 通道1 通道2 通道3 通道4 通道1 通道2 通道3 通道4 通道1 通道2 通道3 通道4 保留
选择A/D转换速度，参见注2
BFM
BFM分配表
内容
平均值采样次数（1～4096），用于得到平均结果，默认值为8（正常速度，高速操作可选 择1）
这些缓冲区为输入的平均值
这些缓冲区为输入的当前值
• （1）缓冲存储器BFM#28
• BFM#28是数字范围错误锁存，它锁存每 个通道的错误状态如表8-6所示，据此可用于检 查热电偶是否断开。
学习交流PPT
27
表8-6
b15到b8
未 用
b7

5-三菱FX2N系列PLC及其基本指令

5-三菱FX2N系列PLC及其基本指令
2016/6/21
电气控制与PLC
1
FX2N系列PLC基本单元
基本单元包括内部电源、输入/输出口、CPU及存储器，共有16种，其型号名称及组成 如下：
输入 输出 总点数 16 32 48 64 80 128
FX2N系列 输入 点数 8 16 24 32 40 64 输出 点数 AC电源，DC输入
2016/6/21
电气控制与PLC
12
FX2N系列PLC输出技术指标
项目 机型 内部电源 电路绝缘 动作指示 继电器输出 FX2N基本单元 扩展单元 扩展模块 AC250V，DC30V以下 机械绝缘 继电器线圈通电时LED亮 2A/点 8A/4点（公用） 8A/8点（公用） 80VA 100W － DC5V，2mA（参考值） 约10ms 约10ms 三端双向晶闸管开关输出 FX2N基本单元 扩展模块 AC85～242V 光控晶闸管绝缘 光控晶闸管驱动时LED亮 晶体管输出 FX2N基本单元 扩展单元 扩展模块 DC5～30V 光电耦合绝缘 光电耦合器驱动时LED亮 0.5A/1点,0.8A/4点, 1.6A/8点(Y0，Y1除外)； 0.3A/1点（Y0，Y1） 12W/DC24V(Y0,Y1外) 7.2W/DC24V(Y0,Y1) 1.5W/DC24V(Y0,Y1外) 0.9W/DC24V(Y0,Y1) 0.1mA/DC30V － 0.2ms以下 0.2ms以下 15μs(Y0,Y1) 30μs(Y0,Y1)
2016/6/21
电气控制与PLC
8
FX2N系列PLC性能技术指标
项目 运算控制方式 输入输出控制方式 FX2N系列 存储程序反复运算方式、中断命令 批处理方式，但有I/O刷新指令
程序语言
最大存储容量 内臵存储器容量 程序存储器 可选存储卡盒 顺控步进指令 应用指令 基本指令 应用指令 扩展并用时输入点数 输入输出点数

第3章FX2N系列PLC指令系统ppt课件

第3章FX2N系列PLC指令系统ppt课件
(5) 串联电路块的并联指令ORB ORB〔Or Block）：串联电路块的并联连接指令。
两个以上的触点串联连接而成的电路块称为“串联电 路块”。ORB指令是一个独立指令，后无操作元件。
3.1 FX2N系列PLC的基本逻辑指令
(6) 并联电路块的串联指令ANB ANB〔And Block）：并联电路块的串联连接指令。
两个以上的触点并联连接而成的电路块称为“并联 电路块”。同ORB一样，ANB后无操作元件。
3.1 FX2N系列PLC的基本逻辑指令
(7) 多重输出指令MPS、MRD、MPP
MPS〔Push）：进栈指令。 MRD〔Read）：读栈指令。 MPP〔Pop）：出栈指令。
说明: MPS、MPP必须配对使用，而且 MPS、MPP连续使用不得超过11次。 MPS、MRD、MPP指令是三个独 立指令，后无操元件。
FNC19
BIN：BCD码转换成二进制并传送。
3.2 FX2N系列PLC的功能指令
(6)算术运算指令 加法运算：ADD，FNC20。 减法运算：SUB，FNC21。
(D10)+(D12)→(D14)
（D1，D0）－22→（D1，D0）
3.2 FX2N系列PLC的功能指令
乘法运算：MUL，FNC22。 除法运算：DIV，FNC23。
X20：手动； X21：回原点； X22：单步运行； X23：单周期运行； X24：连续运行； X25：回原点起动； X26：自动操作起动；
说明: SET、RST指令具有自保 持功能。
SET、RST指令的使用没 有顺序限制，SET和RST 之间可以插入别的程序。
RST可用于对T、C的复 位，使它们的当前计时值 和计数值清零。
