微5章存储器3

联机外存储器 脱机外存储器
两大类——内存、外存
• 内存——存放当前运行的程序和数据。
– 特点：快，容量小，随机存取，CPU可直接访问。 – 通常由半导体存储器构成 – RAM、ROM
• 外存——存放非当前使用的程序和数据。
– 特点：慢，容量大，顺序存取/块存取。需调入内存后 CPU才能访问。 – 通常由磁、光存储器构成，也可以由半导体存储器构成 – 磁盘、磁带、CD-ROM、DVD-ROM、固态盘
16
读0过程
17
写入数据1的过程
18
写0过程
19
2、存储器芯片的基本组成
20
三、存储器与系统的连接
1、数据线、地址线和控制线的连接

存储芯片通过地址线、数据线和控制线与外部连接。 地址线是单向输入的，其数目与芯片容量有关。CPU发 出的地址信号，部分使芯片的片选端有效，称为“片 选”，部分再选中芯片内部的存储单元实现“字选”。 如容量为1024×4时，地址线有10根。

8
2.常用半导体存储器的特点
（1）静态存储器SRAM




用双稳态触发器存储信息。 速度快（<5ns），不需刷新，外围电路比较简单， 但集成度低（存储容量小，约1Mbit/片），功耗 大。 在PC机中，SRAM被广泛地用作高速缓冲存储Cache。 典型SRAM芯片:CMOS RAM芯片6264(8K*8)
14
二、存储器芯片的基本组成
1、基本存储电路 静态存储器SRAM存储原理：双稳态触发器保存信 息。 T1 通，T2 止存0 ；T1 止，T2 通存1 ； 保持信息时，不送地址信号； 读出：送地址，发读命令； 写入：送地址，送数据发写命令。

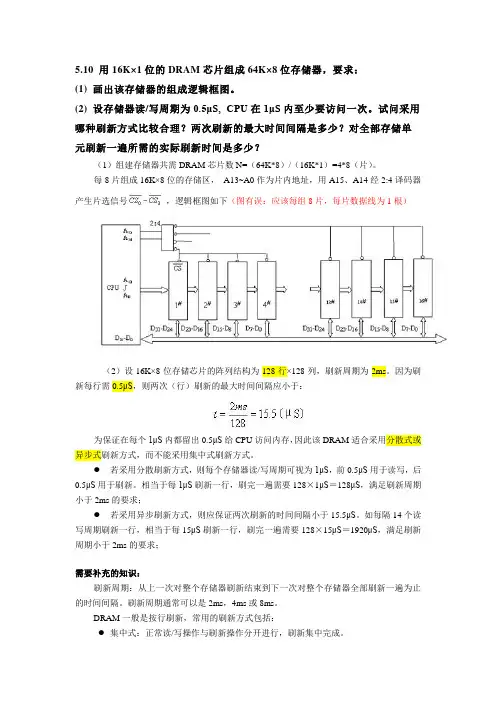

5.10 用16K×1位的DRAM芯片组成64K×8位存储器，要求：(1) 画出该存储器的组成逻辑框图。

(2) 设存储器读/写周期为0.5μS, CPU在1μS内至少要访问一次。

试问采用哪种刷新方式比较合理？两次刷新的最大时间间隔是多少？对全部存储单元刷新一遍所需的实际刷新时间是多少？（1）组建存储器共需DRAM芯片数N=（64K*8）/（16K*1）=4*8（片）。

每8片组成16K×8位的存储区，A13~A0作为片内地址，用A15、A14经2:4译码器产生片选信号，逻辑框图如下（图有误：应该每组8片，每片数据线为1根）（2）设16K×8位存储芯片的阵列结构为128行×128列，刷新周期为2ms。

因为刷新每行需0.5μS，则两次（行）刷新的最大时间间隔应小于：为保证在每个1μS内都留出0.5μS给CPU访问内存，因此该DRAM适合采用分散式或异步式刷新方式，而不能采用集中式刷新方式。

●若采用分散刷新方式，则每个存储器读/写周期可视为1μS，前0.5μS用于读写，后0.5μS用于刷新。

相当于每1μS刷新一行，刷完一遍需要128×1μS＝128μS，满足刷新周期小于2ms的要求；●若采用异步刷新方式，则应保证两次刷新的时间间隔小于15.5μS。

如每隔14个读写周期刷新一行，相当于每15μS刷新一行，刷完一遍需要128×15μS＝1920μS，满足刷新周期小于2ms的要求；需要补充的知识：刷新周期：从上一次对整个存储器刷新结束到下一次对整个存储器全部刷新一遍为止的时间间隔。

刷新周期通常可以是2ms，4ms或8ms。

DRAM一般是按行刷新，常用的刷新方式包括：●集中式：正常读/写操作与刷新操作分开进行，刷新集中完成。

特点：存在一段停止读/写操作的死时间，适用于高速存储器。

（DRAM 共128行，刷新周期为2ms ，读/写/刷新时间均为0.5μS ）● 分散式：一个存储系统周期分成两个时间片，分时进行正常读/写操作和刷新操作。

eg：要将6116SRAM放在8088CPU最低地址区域
（00000H~007FFH）
A11
CPU
A19
…
A0~A10
6116 CS
2）部分译码法 系统总线中的地址总线除片内地址外，部分高位地址（不是
全部高位地址）接到片外译码电路中参加译码，形成片选信号。 因此对应于存储芯片中的单元可有多个地址 。
（二）内存与CPU连接时的速度匹配
对CPU来说，读/写存储器的操作都有固定的时序（对8086 来说需要4个时钟周期），由此也就决定了对内存的存取速 度要求。
（三）内存容量的配置、地址分配 1. 内存容量配置
• CPU寻址能力（地址总线的条数） 软件的大小（对于通用计算机，这项不作为主要因素）
2. 区域的分配 RAM ROM 3. 数据组织 （按字节组织） 16位数据，低位字节在前，高位字节在后，存储器奇偶分体 （四）存储器芯片选择 根据微机系统对主存储器的容量和速度以及所存放程序的不同等 方面的要求来确定存储器芯片。它包括芯片型号和容量的选择。
24V
S
SiO2 G
D
字线
Vcc 位 线 输 出
P+ + + P+ N衬底
浮栅MOS
位
D
线
浮栅管
S
特点： 1）只读， 失电后信息不丢失 2）紫外线光照后，可擦除信息， 3）信息擦除可重新灌入新的信息（程序） 典型芯片（27XX） 2716（2K×8位），2764（8K ×8位）……
D0 D8
CE
址
线
存储体
启动
控制逻辑 控制线
读 写
数 据 CPU
电寄
路存
器数

· 读取CMOS-SRAM中的设备配置，确 定硬件运行环境。
· 系统引导、启动。


· 基本的输入输出控制程序。 · 存储一些重要的数据参数。 · 部分机器还含有硬化的部分操作系统。


ROM-BIOS一般为几十KB的容量，并 有逐渐加大的趋势，常为掩膜式ROM。 目前高档PC机已采用快速擦写存储器， 使ROM BIOS 的功能由软盘软件支撑升级。


5.4.5 页式虚拟存储器 页式虚拟存储器中的基本信息传送单 位为定长的页。


5.4.6 段页式虚拟存储器简介
段式虚拟存储器和页式虚拟存储器各有 其优缺点，段页式管理综合了两者的优点， 将存储空间仍按程序的逻辑模块分成段， 以保证每个模块的独立性及便于用户公用； 每段又分成若干个页。 页面大小与实存页相同，虚存和实存之 间的信息调度以页为基本传送单位。


2．CMOS-RAM 用于记录设备配置参数，如内存容量， 显示器类型，软硬磁盘类型及时钟信息等。 CMOS-RAM采用CMOS工艺制成，功耗很 少。


3．ROM-BIOS

ROM-BIOS用于存放基本的输入输出 系统程序，是操作系统驻留在内存中的最 基本部分，其主要用于以下几个方面。

· 开机后的自检。检测对象涉及计算机 系统的各主要功能部件包括CPU、ROM、 RAM、系统接口电路和键盘、软、硬磁 盘等外设。

5.1.1存储器的分类
1. 按存储介质分 按存储介质可以将存储器分为三种：半 导体存储器、磁表面存储器和光存储器。



2. 按存取方式分

按照存储器的存取可方式分为随机存取 （读写）存储器、只读存储器、顺序存取存 储器和直接存取存储器等。
