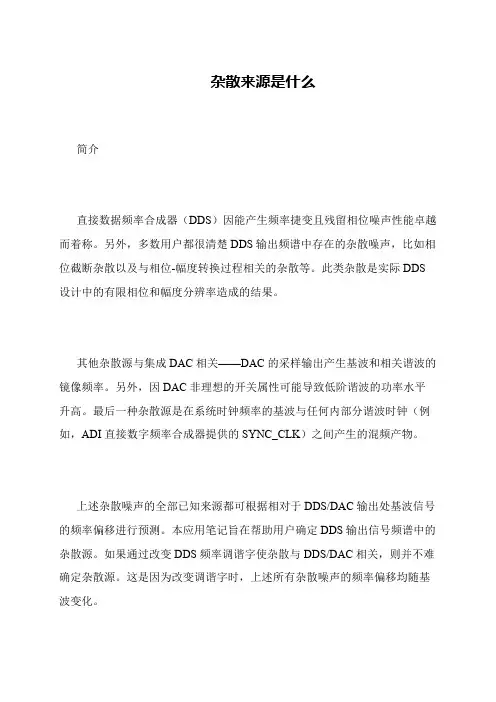

杂散来源是什么
简介
直接数据频率合成器（DDS）因能产生频率捷变且残留相位噪声性能卓越而着称。
另外，多数用户都很清楚DDS输出频谱中存在的杂散噪声，比如相位截断杂散以及与相位-幅度转换过程相关的杂散等。
此类杂散是实际DDS 设计中的有限相位和幅度分辨率造成的结果。
其他杂散源与集成DAC相关——DAC的采样输出产生基波和相关谐波的镜像频率。
另外，因DAC非理想的开关属性可能导致低阶谐波的功率水平升高。
最后一种杂散源是在系统时钟频率的基波与任何内部分谐波时钟（例如，ADI直接数字频率合成器提供的SYNC_CLK）之间产生的混频产物。
上述杂散噪声的全部已知来源都可根据相对于DDS/DAC输出处基波信号的频率偏移进行预测。
本应用笔记旨在帮助用户确定DDS输出信号频谱中的杂散源。
如果通过改变DDS频率调谐字使杂散与DDS/DAC相关，则并不难确定杂散源。
这是因为改变调谐字时，上述所有杂散噪声的频率偏移均随基波变化。
DDS信号发生器设计DDS（直接数字频率合成）信号发生器是一种数字技术制造高质量频率合成信号的装备。
本文将介绍DDS信号发生器的设计原理、关键技术和性能评估。
一、设计原理：DDS信号发生器的设计原理基于数字频率合成技术，其核心是数字信号处理器（DSP）和数字锁相环（PLL）。
DDS信号发生器通过频率控制字（FTW）和相位控制字（PTW）控制DDS芯片的输出频率、波形和相位。
在DDS芯片中，数字频率合成器通过数模转换器将较高的待合成信号转换为模拟信号，进而通过滤波器、放大器等模拟电路产生高质量的输出信号。
二、关键技术：1.高精度的频率合成：DDS信号发生器需要具备高精度的频率合成能力。
此需求需要DDS芯片具备较高的分辨率和较低的相位噪声。
分辨率是DDS芯片产生频率变化最小步进的能力，通常用位数来表示。
较高的分辨率可以确保DDS信号发生器输出的频率表现更加连续平滑。
相位噪声则与DDS芯片的时钟抖动、量化噪声等因素有关，较低的相位噪声能够保证信号在频谱中的纯净度。
2.高动态范围的输出：DDS信号发生器通常需要提供广泛的频率范围和大范围内的输出功率调节。
此需求需要DDS芯片具备高动态范围的输出能力。
动态范围包括频率动态范围和幅度动态范围。
频率动态范围是指DDS信号发生器能够合成的频率范围，幅度动态范围则指DDS信号发生器能够调节的输出功率范围。
通过优化DDS芯片的设计，可以提高输出的动态范围。
3.高速的输出信号更新：DDS信号发生器需要具备快速更新输出信号的能力。
通常，DDS芯片具备更高的时钟频率和更大的内存储存能力可以实现更高的输出信号更新速率。
高速更新输出信号可以保证DDS信号发生器能够满足实时调节信号的需求。
三、性能评估：DDS信号发生器的性能评估包括频率稳定度、相位噪声、调制信号质量等几个方面。
频率稳定度是指DDS信号发生器输出频率的稳定性，通常通过测量短期和长期的频率漂移来评估。
相位噪声则是度量DDS信号发生器输出信号相位纯净度的参数，使用杂散频谱测量方法和相位噪声密度谱评估。

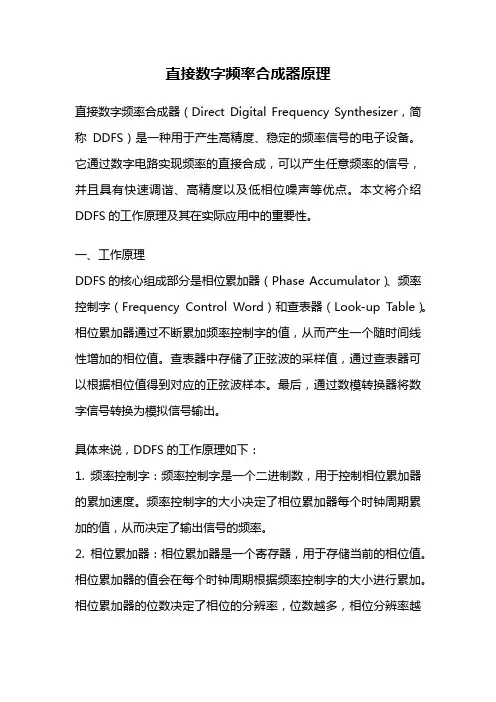

直接数字频率合成器原理直接数字频率合成器（Direct Digital Frequency Synthesizer，简称DDFS）是一种用于产生高精度、稳定的频率信号的电子设备。
它通过数字电路实现频率的直接合成，可以产生任意频率的信号，并且具有快速调谐、高精度以及低相位噪声等优点。
本文将介绍DDFS的工作原理及其在实际应用中的重要性。
一、工作原理DDFS的核心组成部分是相位累加器（Phase Accumulator）、频率控制字（Frequency Control Word）和查表器（Look-up Table）。
相位累加器通过不断累加频率控制字的值，从而产生一个随时间线性增加的相位值。
查表器中存储了正弦波的采样值，通过查表器可以根据相位值得到对应的正弦波样本。
最后，通过数模转换器将数字信号转换为模拟信号输出。
具体来说，DDFS的工作原理如下：1. 频率控制字：频率控制字是一个二进制数，用于控制相位累加器的累加速度。
频率控制字的大小决定了相位累加器每个时钟周期累加的值，从而决定了输出信号的频率。
2. 相位累加器：相位累加器是一个寄存器，用于存储当前的相位值。
相位累加器的值会在每个时钟周期根据频率控制字的大小进行累加。
相位累加器的位数决定了相位的分辨率，位数越多，相位分辨率越高，输出信号的频率分辨率也越高。
3. 查表器：查表器中存储了一个周期内的正弦波样本值（或余弦波样本值），通过查表器可以根据相位累加器的值得到对应的正弦波样本值。
4. 数模转换器：数模转换器将数字信号转换为模拟信号输出。
通常使用的是高速数模转换器，能够将数字信号以高速率转换为模拟信号输出。
二、应用领域DDFS在许多领域中都有广泛的应用，其中包括通信、雷达、测量、音频处理等。
1. 通信领域：在通信系统中，DDFS被广泛应用于频率合成器、频率调制器和频率解调器等模块中。
通过DDFS可以快速、精确地合成所需的信号频率，实现高速数据传输和频谱分析等功能。
DDS测试标准
一、概述
DDS（Direct Digital Synthesizer）是一种基于数字信号处理技术的频率合成器。
为了确保DDS的输出信号质量满足要求，需要对DDS进行一系列的测试。
本测试标准主要包含两个方面：输出信号质量测试和相位和频率调制测试。
二、输出信号质量测试
1.频率稳定度测试
在规定时间内，记录DDS的输出频率变化，以评估其频率稳定度。
一般来说，频率稳定度应优于±1×10-6。
2.相位噪声测试
在规定带宽内，测量DDS输出信号的相位噪声，以评估其性能。
一般来说，相位噪声应优于-80 dBc/Hz。
3.杂散抑制测试
在规定带宽内，测量DDS输出信号的杂散抑制能力，以评估其性能。
一般来说，杂散抑制能力应优于-70 dBc。
4.谐波失真测试
测量DDS输出信号的谐波失真，以评估其性能。
一般来说，谐波失真应优于-70 dBc。
三、相位和频率调制测试
1.频率调制测试
在规定的调制频率和调制指数下，测量DDS输出信号的频率调制性能，以评估其性能。
一般来说，频率调制性能应优于±0.1 dB。
2.相位调制测试
在规定的调制频率和调制指数下，测量DDS输出信号的相位调制性能，以评估其性能。
一般来说，相位调制性能应优于±0.1 dB。
以上是DDS测试标准的概述，具体测试方法需根据具体的设备参数和测试条件进行调整。
在进行测试时，应遵循相关的测试规程和安全规范，以保证测试结果的准确性和可靠性。
