直接数字频率合成知识点汇总(原理_组成_优缺点_实现)

直接数字频率合成器（DDS）原理分析直接数字频率合成器DDS（Direct Digital Frequncy Synthesizer）是从相位概念出发直接合成所需波形的一种频率合成技术。

其组成包括相位累加器、加法器、波形存储ROM、D/A转换器和低通滤波器（LPF），原理框图如图1所示。

以正弦波形合成为例，DDS合成频率的具体流程描述如下。

相位累加器由N位加法器与N位寄存器级联组成。

在时钟脉冲fc控制下，加法器将频率控制字K与寄存器输出的累加相位数据相加，再把相加后的结果送至寄存器的数据输入端。

寄存器将加法器在上一个时钟作用后所产生的相位数据反馈到加法器的输入端；使加法器在下一时钟作用下继续与频率控制字进行相加。

这样相位累加器在时钟的作用下，进行相位的累加。

当相位累加器累加满时就会产生溢出，完成一个周期的动作。

通过改变相位控制字P可以控制输出信号的相位参数。

令相位加法器的字长为N，当相位控制字由0跃变到不为零的P时，波形存储器（ROM）的输入为相位累加器的输出与相位控制字P之和，所以输出的幅度编码相位增加。

波形的改变是通过改变W波形控制字实现的。

由于ROM中不同波形分块存储，所以当W改变时，ROM输入端为相移后的地址与W之和。

经过K、P、W设置后的相位累加器输出的数据作为ROM的取样地址，进行波形的相位—幅值转换，即可在给定时间上确定输出波形的抽样幅值。

N位的寻址ROM相当于把0o～360o的正弦波信号离散成具有2N个样值的序列，若波形ROM有D位数据位，则2N个取样点的幅值以D位二进制数值固化于ROM 中，按照地址的不同可以输出相应相位的正弦信号幅值。

幅度控制字能够控制ROM输出的正弦信号幅值的变化，乘法器（除法器）在DDS电路中相单于将每一个幅值量化值增大（缩小）了A倍。

由上面分析可以看出，DDS输出方程可表示为，f0为输出频率，fc为时钟频率。

当K=1时，DDS输出最低频率（即频率分辨率）为，而DDS的最大输出频率由Nyquist采样定理决定，即fc/2，也就是说K的理论最大值为2N-1。

直接数字频率合成的优缺点直接数字频率合成（Direct Digital Frequency Synthesis，DDFS）是一种通过数字信号处理技术生成高频信号的方法。

DDFS 可以用于各种应用，包括实验室测试、通讯和雷达系统等。

本文将讨论 DDFS 的优缺点。

优点稳定性DDFS 系统中只能从数字源获得频率，所以频率精度非常高。

DDFS 的准确性可以通过采用高质量的晶体振荡器和时钟同步技术来进一步提高。

此外，由于数字元件的稳定性，DDFS 的频率是非常稳定的。

灵活性DDFS 提供了比传统频率合成器更高的灵活性。

传统频率合成器需要使用不同的电路元件来生成不同的频率。

而 DDFS 只需要更改一个寄存器的值就可以改变输出的频率。

这使得 DDFS 可以快速地切换到所需的频率。

精度DDFS 提供比传统频率合成器更高的频率精度。

通过使用高质量的时钟和数字信号处理技术，DDFS 可以实现更准确的频率合成。

这对于许多应用非常重要，特别是在需要极高精度的测量中。

缺点失真DDFS 的一个主要问题是可能造成频率和幅度失真。

失真主要由于 DDS 中非线性项的存在，所以如果 DDS 的输入信号过大或一些不必要的转换发生，则可能会引起失真。

算法复杂性DDFS 的另一个缺点是算法的复杂性。

DDS需要执行许多乘法，幅度控制和相位控制等方面的处理。

算法处理需要大量的计算资源和存储器，并且在高频率合成模式下需要很高的速度。

噪声DDFS 可能会产生高质量的频率，但其输出信号中可能会存在一些噪声。

这是因为数字钳位器是离散的，在连续函数之间插入折线。

这种折线可能会导致噪声。

结论总体而言，DDFS 是非常有用的高精度频率合成技术。

它提供比传统模拟技术更高的稳定性、精度和灵活性。

然而，如此高度的精细度和稳定性需要更多的计算资源和存储器，并且需要处理单元更加复杂。

此外，当噪声存在时，可能需要额外的滤波和缓冲来获得可接受的输出信号质量。

传统的频率合成器与 DDFS 之间相互竞争，这取决于应用程序和准确度要求。

直接数字频率合成器原理直接数字频率合成器（Direct Digital Frequency Synthesizer，简称DDFS）是一种用于产生高精度、稳定的频率信号的电子设备。

它通过数字电路实现频率的直接合成，可以产生任意频率的信号，并且具有快速调谐、高精度以及低相位噪声等优点。

本文将介绍DDFS的工作原理及其在实际应用中的重要性。

一、工作原理DDFS的核心组成部分是相位累加器（Phase Accumulator）、频率控制字（Frequency Control Word）和查表器（Look-up Table）。

相位累加器通过不断累加频率控制字的值，从而产生一个随时间线性增加的相位值。

查表器中存储了正弦波的采样值，通过查表器可以根据相位值得到对应的正弦波样本。

最后，通过数模转换器将数字信号转换为模拟信号输出。

具体来说，DDFS的工作原理如下：1. 频率控制字：频率控制字是一个二进制数，用于控制相位累加器的累加速度。

频率控制字的大小决定了相位累加器每个时钟周期累加的值，从而决定了输出信号的频率。

2. 相位累加器：相位累加器是一个寄存器，用于存储当前的相位值。

相位累加器的值会在每个时钟周期根据频率控制字的大小进行累加。

相位累加器的位数决定了相位的分辨率，位数越多，相位分辨率越高，输出信号的频率分辨率也越高。

3. 查表器：查表器中存储了一个周期内的正弦波样本值（或余弦波样本值），通过查表器可以根据相位累加器的值得到对应的正弦波样本值。

4. 数模转换器：数模转换器将数字信号转换为模拟信号输出。

通常使用的是高速数模转换器，能够将数字信号以高速率转换为模拟信号输出。

二、应用领域DDFS在许多领域中都有广泛的应用，其中包括通信、雷达、测量、音频处理等。

1. 通信领域：在通信系统中，DDFS被广泛应用于频率合成器、频率调制器和频率解调器等模块中。

通过DDFS可以快速、精确地合成所需的信号频率，实现高速数据传输和频谱分析等功能。

一文看懂频率合成原理与特点频率合成（Frequeney Synthesis）是指以一个或数个参考频率为基准，在某一频段内，综合产生并输出多个工作频率点的过程。

本文主要介绍频率合成原理与特点，首先介绍了频率合成的分类，其次介绍了频率合成的特点，最后我们以直接数字频率合成来介绍原理，具体的跟随小编一起来了解一下。

频率合成的分类1、直接频率合成用混频器、倍频器和分频器实现频率间的加、减、乘、除来产生新频率，并靠滤波器选择使信号纯净。

图1是直接合成式频率合成器的原理图，用插入除10的分频器来获得十进位。

当开关S1、S2都在1位时，频率合成器输出频率为频率合成当开关S1、S2都在10位时，频率合成器输出频率为由此可知，频率合成器的输出频段为0～9.9fr。

fR是参考源频率，n1、n2、m根据电路实现的可能和有利情况来选择。

直接合成的分辨率高，转换时间短，频段宽，相位噪声小，但设备大而且复杂，成本高。

全数字化的直接合成利用计算机技术，其分辨率高，转换速度可小到1纳秒，但最高频率仅为参考源频率的四分之一，而且还与所采用器件的转换速度有关。

2、间接频率合成用锁相环迫使压控振荡器（VCO）的频率锁定在高稳定的参考频率上，从而获得多个稳定频率，故又称锁相式频率合成。

图2是数字锁相式频率合成器的基本形式，它由压控振荡器、鉴相器、可变分频器和环路滤波器组成。

压控振荡器的输出信号经可变分频器分频后在鉴相器内与参考信号比相。

当压控振荡器发生频率漂移时，鉴相器输出的控制电压也随之变化，从而使压控振荡器频率始终锁定在N倍的参考频率上。

锁定条件为因得从上式可以看出，改变可变分频器的分频比n，便可改变频率合成器的输出频率。

在实用中为了提高分辨率，间接式频率合成器常采用多个锁相环的形式。

间接频率合成器的体积小、成。

直接数字频率合成芯片-概述说明以及解释1.引言1.1 概述在概述部分，我们将介绍直接数字频率合成芯片的基本概念和作用。

直接数字频率合成芯片（Direct Digital Frequency Synthesizer，DDS）是一种用于产生不同频率信号的集成电路。

基于数字信号处理技术，DDS 芯片可以精确地生成各种频率和相位的信号。

相较于传统的模拟频率合成方法，DDS芯片具有更高的稳定性、精度和灵活性。

DDS芯片的工作原理基于数学算法和数字信号处理技术。

通过将数字信息转换为模拟信号输出，DDS芯片可以产生具有精确频率和相位的信号波形。

其核心部件包括相位积累器、数字控制振荡器和数模转换器。

相位积累器负责积累相位信息，数字控制振荡器则通过控制相位积累器的速率来实现不同频率信号的生成。

最后，数模转换器将数字信号转换为模拟信号输出。

直接数字频率合成芯片具有广泛的应用领域。

在通信系统中，DDS芯片被广泛应用于频率合成器、频率调制器、信号发生器等设备中。

其高精度和频率可调性使其成为无线通信、雷达、医学成像以及科学研究等领域的重要组成部分。

此外，DDS芯片还可以用于频率跟踪和频率锁定的系统中，提供更好的稳定性和精度。

总而言之，直接数字频率合成芯片通过数字信号处理技术实现高稳定性、精确性和灵活性的频率合成。

它在通信系统、科学研究和医学成像等领域具有广泛的应用前景。

随着科技的不断进步，我们可以期待直接数字频率合成芯片在未来的发展中发挥更重要的作用。

1.2 文章结构本文的结构主要分为引言、正文和结论三个部分。

在引言部分，我们将概述直接数字频率合成芯片，解释其基本原理和应用领域，并阐述本文的目的。

接着，在正文部分，首先我们将详细介绍直接数字频率合成芯片的原理，包括其工作原理、数字信号处理流程以及关键技术。

其次，我们将探讨直接数字频率合成芯片的应用领域，包括通信、雷达、电子音乐等方面，并论述其在各个领域中的优势和局限性。

最后，在结论部分，我们将总结直接数字频率合成芯片的优势，包括其高精度、灵活性强以及节省硬件开销等方面，并展望其未来的发展方向，包括对数字信号处理算法的优化、功耗降低以及更广泛的应用领域等方面的潜力。

直接数字频率合成器（直接数字频率合成器（DDS DDS DDS）总结）总结知识收集2008-07-2113:45:46阅读128评论0字号：大中小订阅直接合成法是用一个或多个石英晶体振荡器的振荡频率作为基准频率，由这些基准频率产生一系列的谐波，这些谐波具有与石英晶体振荡器同样的频率稳定度和准确度；然后，从这一系列的谐波中取出两个或两个以上的频率进行组合，得出这些频率的和或差，经过适当方式处理（如经过滤波）后，获得所需要的频率。

DDS 是直接数字式频率合成器（Direct Digital Synthesizer ）的英文缩写。

直接数字式频率合成器（DDS ）是从相位概念出发直接合成所需波形的一种新的频率合成技术，由相位累加器、波形ROM 、D/A 转换器和低通滤波器构成。

时钟频率给定后，输出信号的频率取决于频率控制字，频率分辨率取决于累加器位数，相位分辨率取决于ROM 的地址线位数，幅度量化噪声取决于ROM 的数据位字长和D/A 转换器位数。

结构框图如图2-1所示。

先分部分介绍其结构，后面会讲到总体原理。

相位增量（Phase Increment ）M ，也称为频率控制字，单纯的无单位（不代表弧度或者角度）无符号数。

相位累加器（Phase Accumulator ）由一个无符号数的加法器和一个寄存器构成，一个时钟周期完成一次加法运算。

量化器（Quantizer ）完成很简单的功能。

将较高精度，较大位宽的输入，丢弃低比特位，得到较低精度，较小位宽的输出，直接用作后面查找表的地址。

正余弦查找表（Sine/Cosine Lookup Table）存放正余弦数值。

DDS的工作原理：DDS的基本原理是利用采样定理，通过查表法产生波形[2]。

由于，（2-1）其中Δθ为一个采样间隔ΔT之间的相位增量，采样周期，即：（2-2）控制Δθ就可以控制不同的频率输出。

Δθ是由频率控制字M控制的，即：（2-3）所以改变M就可以得到不同的输出频率。

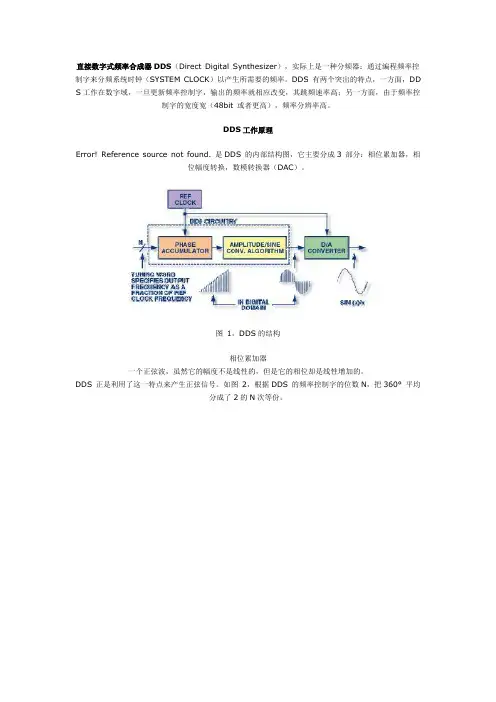

直接数字式频率合成器DDS（Direct Digital Synthesizer），实际上是一种分频器：通过编程频率控制字来分频系统时钟（SYSTEM CLOCK）以产生所需要的频率。

DDS 有两个突出的特点，一方面，DD S工作在数字域，一旦更新频率控制字，输出的频率就相应改变，其跳频速率高；另一方面，由于频率控制字的宽度宽（48bit 或者更高），频率分辨率高。

DDS工作原理Error! Reference source not found. 是DDS 的内部结构图，它主要分成3 部分：相位累加器，相位幅度转换，数模转换器（DAC）。

图1，DDS的结构相位累加器一个正弦波，虽然它的幅度不是线性的，但是它的相位却是线性增加的。

DDS 正是利用了这一特点来产生正弦信号。

如图2，根据DDS 的频率控制字的位数N，把360°平均分成了2的N次等份。

图2，相位累加器原理假设系统时钟为Fc，输出频率为Fout。

每次转动一个角度360°/2N，则可以产生一个频率为Fc/2N 的正弦波的相位递增量。

那么只要选择恰当的频率控制字M，使得Fout / Fc= M / 2N,就可以得到所需要的输出频率Fout，Fout = Fc*M / 2N,相位幅度转换通过相位累加器，我们已经得到了合成Fout 频率所对应的相位信息，然后相位幅度转换器把0°~360°的相位转换成相应相位的幅度值。

比如当DDS 选择为2V p-p 的输出时，45°对应的幅度值为0.707V，这个数值以二进制的形式被送入DAC。

这个相位到幅度的转换是通过查表完成的。

DAC 输出代表幅度的二进制数字信号被送入DAC 中，并转换成为模拟信号输出。

注意DAC 的位数并不影响输出频率的分辨率。

输出频率的分辨率是由频率控制字的位数决定的。

直接数字式频率合成技术（DDS）是一种先进的全数字频率合成技术，它具有多种数字式调制能力（如相位调制、频率调制、幅度调制以及I/Q正交调制等），在通信、导航、雷达、电子战等领域获得了广泛的应用。
