谈变电站直流屏运行中应注意的问题

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中重要的发电、输电和配电设备之一。

它负责电能的转换、传送和分配，直流系统的正常运行对于电网的稳定运行起着至关重要的作用。

变电站直流系统的运行维护及故障处理至关重要。

一、直流系统的运行维护1. 定期检查电源设备：定期检查直流电源设备，包括充电装置、电池等的工作状态，检查是否存在异响、发热现象，以及电压、电流是否正常。

如果发现问题，及时修复或更换设备，确保直流电源设备的正常工作。

2. 检查电池组：直流系统的电池组是变电站的重要部分，负责提供备用电源。

定期检查电池组的电压、容量、内阻等参数，确保电池组能够正常充放电，提供备用电源。

如果发现电池组容量下降，应及时更换。

3. 检查直流电压、电流参数：定期检查直流电压、电流参数，确保直流系统的电压、电流稳定。

可以通过示波器、电流表等仪器进行检测，如果发现电压、电流波形异常或超过正常范围，应及时采取措施修复。

4. 清洁设备：定期清洁相关设备，包括充电装置、电池、连接线路等，防止因灰尘、污垢等导致接触不良、发热等问题。

也可以通过清洁设备来检查设备是否存在外观损坏或铜排变形等问题。

5. 定期校准仪器：定期校准直流系统使用的仪器，包括示波器、电流表、电压表等，以确保测量的准确性。

校准过程中可以发现仪器的损坏或故障，及时修复或更换。

二、直流系统的故障处理1. 故障诊断：当直流系统出现故障时，首先要进行故障诊断，确定故障的具体位置和原因。

可以通过测量电压、电流、阻抗等参数，以及观察设备的运行状态来判断故障所在。

也可以参考历史故障记录，找出类似故障的解决方案。

2. 故障修复：确定故障位置和原因后，需要及时采取措施修复故障。

修复过程中需要关闭相关设备的电源，并确保操作人员的安全。

根据具体情况，可以采用更换故障设备、修复设备电路、调整电流、电压等方法来修复故障。

3. 故障记录与分析：故障修复后，需要对故障进行记录和分析。

变电站直流系统运行维护及故障处理随着电力系统的发展和变革，变电站的设备和技术也在不断更新和完善。

直流系统作为变电站的重要组成部分，在电力传输和供电过程中发挥着重要的作用。

而直流系统的运行维护及故障处理也成为了变电站运行管理的重要环节。

一、直流系统的运行维护1. 定期检查直流系统的设备与绝缘部分需要进行定期的检查，以确保其运行的安全可靠。

包括直流设备绝缘、开关设备、电源设备、控制装置等的检查。

特别是在高温、潮湿、恶劣环境下的设备更需要加强检查。

2. 清洁维护直流设备在运行过程中会产生一定的灰尘和污垢，需要定期清洁维护。

保持设备的清洁可以延长其使用寿命，提高运行效率。

3. 定期维护包括直流设备的润滑、紧固等维护工作需要定期进行，以保证设备运行的顺畅和稳定。

4. 温度控制直流设备在运行过程中会产生一定的热量，需要进行温度控制。

确保设备运行在正常的温度范围内，以免因过热而损坏设备。

5. 防雷防潮在雷雨天气，需要加强对直流系统的防雷措施，并对设备进行防潮处理，以防止雷击和潮气对设备造成损害。

二、直流系统的故障处理1. 断路故障断路故障是直流系统常见的故障之一，可能由设备损坏、线路故障等导致。

需要及时查找故障点并进行修复，以确保系统的正常运行。

2. 短路故障短路故障会导致设备过载甚至烧毁，严重影响系统的安全和稳定性。

在发生短路故障时，需要立即切断电源，并及时寻找短路点并进行修复。

3. 触电事故在直流系统维护和运行过程中，触电事故是比较常见的意外。

发生触电事故时，需要立即切断电源，并对伤者进行急救和送医治疗。

4. 绝缘故障绝缘故障可能会导致设备和线路的损坏，甚至引发火灾。

在发现绝缘故障时，需要及时进行维修和更换绝缘材料，以确保系统的安全运行。

变电站直流系统的运行维护及故障处理是变电站运行管理的重要环节。

通过定期检查、清洁维护、定期维护、温度控制、防雷防潮等措施，可以保证直流系统的正常运行；而在出现断路故障、短路故障、触电事故、绝缘故障等问题时，需要及时进行处理，确保系统的安全稳定运行。

变电站直流系统运行维护及故障处理变电站直流系统运行维护及故障处理是变电站运行中的重要工作内容，直流系统在电力传输和变换中扮演着重要的角色。

本文将介绍变电站直流系统的运行维护方法和常见故障处理技巧。

变电站直流系统的运行维护需要定期进行。

定期检查电源和电池组的工作状态，包括电源的输出电压、电流和稳定性等参数。

检查电池组的电压、电流以及内阻等参数，确保其正常工作。

定期清洁电源和电池组的触点，确保接触良好，减少接触阻抗。

还需要定期检查直流系统的继电保护装置和控制装置，确保其正常工作。

定期对直流系统进行绝缘检测，及时排除潮湿和漏电问题。

变电站直流系统的故障处理需要掌握一些基本技巧。

当直流系统的电源出现故障时，应先检查电源的输入电压和输出电压，查明故障原因。

如果是电源故障，应及时更换或修理电源，并重新校对输出电压。

当直流系统的电池组出现故障时，应先检查电池电压和电流是否正常，以及电池内阻是否超标。

如果发现异常，应及时更换故障电池，并对新电池进行校对。

当直流系统的继电保护装置和控制装置出现故障时，应先检查其是否正常工作，如发现异常应及时修复或更换故障装置。

当直流系统发生漏电或潮湿等问题时，应及时排除涉水和潮湿问题，并进行绝缘检测，必要时更换绝缘件。

变电站直流系统的运行维护及故障处理是一个复杂而重要的工作。

运行维护需要定期检查电源、电池组、继电保护装置等部件的工作状态，确保其正常工作。

故障处理则需要根据故障类型进行具体的检查和处理，及时修复或更换故障部件。

这些工作的目的是确保变电站直流系统的安全稳定运行，提高电力传输和变换的效率。

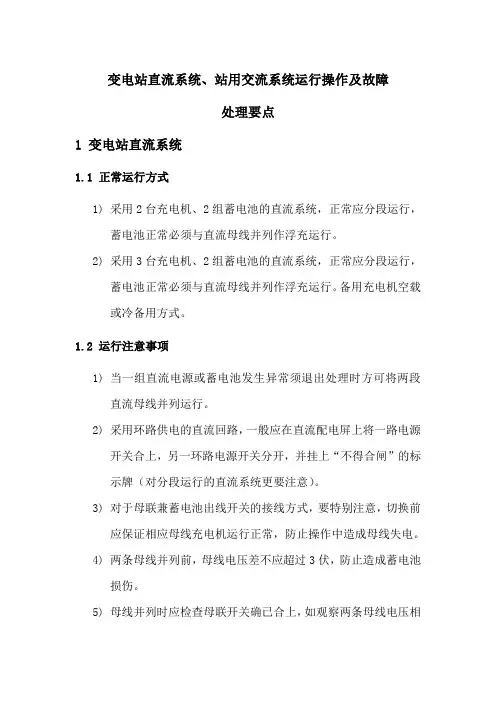

变电站直流系统、站用交流系统运行操作及故障处理要点1 变电站直流系统1.1 正常运行方式1)采用2台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。

2)采用3台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。

备用充电机空载或冷备用方式。

1.2 运行注意事项1)当一组直流电源或蓄电池发生异常须退出处理时方可将两段直流母线并列运行。

2)采用环路供电的直流回路，一般应在直流配电屏上将一路电源开关合上，另一环路电源开关分开，并挂上“不得合闸”的标示牌（对分段运行的直流系统更要注意）。

3)对于母联兼蓄电池出线开关的接线方式，要特别注意，切换前应保证相应母线充电机运行正常，防止操作中造成母线失电。

4)两条母线并列前，母线电压差不应超过3伏，防止造成蓄电池损伤。

5)母线并列时应检查母联开关确已合上，如观察两条母线电压相等，充电机输出电流是否发生变化等。

1.3 运行操作及故障处理1.3.1 以2台充电机，充电机输出开关为双位置方式操作为例图一一、运行操作◆1号蓄电池均衡充电操作步骤：（以图一为例）1)合母联开关（母线电压差正常不超过3V）2)拉1号蓄电池开关3)将1号充电机开关由“母线”位置切至“蓄电池”位置4)将1号充电机调整至“均衡充电”方式（约充4个小时）◆均衡充电完成后恢复步骤：1、1号充电机调整至“浮充”方式2、将1号充电机开关由“蓄电池”位置切至“母线”3、合上1号蓄电池开关4、拉母联开关◆如直流母线的合母和控母间有硅链，则不需要倒方式，可直接进行均衡充电。

需要均衡充电时，将1号充电机调整至“均衡充电”方式即可。

均衡充电完成后恢复时，将1号充电机调整至“浮充”方式即可。

二、故障处理：（以图一为例）➢1号充电机故障（退出运行），母线电压正常或母线电压不低于2.1 V *N节。

1、拉开1号充电机2、合上母联开关【注意事项】如果1#电池由于放电亏空较严重，可能造成蓄电池电压较低，母线并列后可能造成1#电池充电电流较大，应观察1#电池电流不超过0.1C。
