变电站直流屏改造方案

技术方案1. 总则1.1 本技术方案适用于贵公司提供的资料设计免维护蓄电池直流屏，从选型原则、设计、制造、主要技术参数、标志、标签、使用说明书及包装、运输、贮藏等方面符合要求。

1.2 选用的本直流设备经国家电控配电设备质量监督检验中心型式试验合格，并首家通过国家电力公司产品标准水平确认证书和电力工业局鉴定。

执行部颁有关技术标准和工艺要求。

2. 引用标准DL/T459—2000 《电力系统直流电源柜订货技术》DL/T5044—95 《火力发电厂、变电站直流系统设计技术规定》JB/T8456—1996 《低压直流成套开关设备》GB/T3859.1—1993 《半导体变流器基本要求的规定》ZBK45017—90 《电力系统用直流屏通用技术条件》GB/T17626—1998 《电磁兼容试验和测量技术》GB2681-81 《电工成套装置中导线颜色》GB/T17478-1998 《低压直流设备的特性及安全要求》GB50171—92 《电气装置安装工程盘、柜及二次回路接线施工及验收标准》GB50172—92 《电气装置安装蓄电池施工及验收标准》LS(W)30-40-JT 《电力系统用微机控制直流电源柜技术条件》华北电力集团公司1994年4月《变电站用直流电源设备定货技术条件》3. 环境使用条件3.1 海拔高度不超过2000m。

3.2 户内使用，周围环境温度不低于-15℃，不高于55℃。

3.3 环境的日平均相对湿度不超过95%，月平均相对湿度不超过90%。

3.4 运行地点无导电微粒，爆炸介质和严重尘埃，无腐蚀金属和破坏绝缘的气体，无强电磁干扰。

3.5 地震裂度:：8度。

3.6 柜体前平面对安装水平面的不垂直度(向后),不超过柜体高度的1.5‰.4. 直流电源装置技术要求针对的首都机场1号航站楼10KV变电站改造项目直流设备技术要求，我司提供技术方案主要配置：微机监控系统、高频开关整流模块、触摸液晶显示屏、免维护蓄电池组、微机绝缘监测装置或绝缘监测装置、自动调压装置、蓄电池监测装置、温度补偿装置、闪光装置、交流配电单元、直流馈出配电单元等组成。

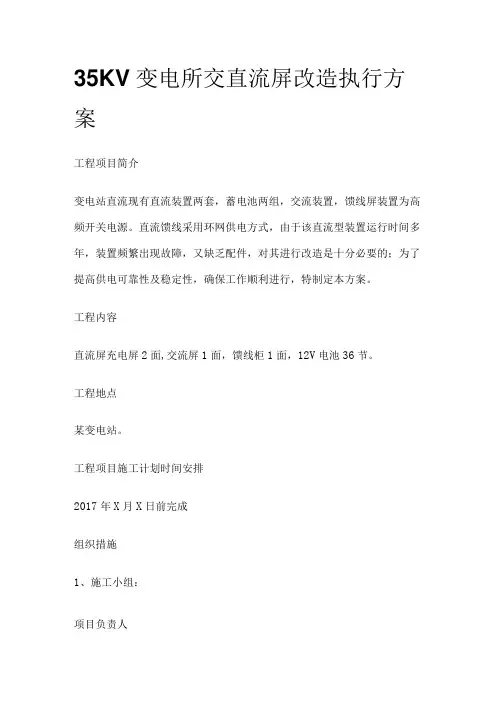

35KV变电所交直流屏改造执行方案工程项目简介变电站直流现有直流装置两套，蓄电池两组，交流装置，馈线屏装置为高频开关电源。

直流馈线采用环网供电方式，由于该直流型装置运行时间多年，装置频繁出现故障，又缺乏配件，对其进行改造是十分必要的；为了提高供电可靠性及稳定性，确保工作顺利进行，特制定本方案。

工程内容直流屏充电屏2面,交流屏1面，馈线柜1面，12V电池36节。

工程地点某变电站。

工程项目施工计划时间安排2017年X月X日前完成组织措施1、施工小组：项目负责人技术负责人现场安全员现场工作负责人安装调试组成员2、主要职责项目负责人：对本工程项目的全过程进行决策、管理和协调，负责安全检查和文明施工；负责落实施工进度等方面的指令在施工中有效的执行；处理和协调各方面关系，为工程施工创造良好的环境和条件，全面达到工程管理目标。

现场负责人：根据施工安排，精心组织、安全文明施工，按时完成领导下达的施工任务，及时发现施工过程中存在的问题，向项目负责人汇报;负责监督、监护工作班成员严格遵守安全工作规程，正确使用劳动保护用品和现场安全措施。

技术负责人：负责对施工技术人员进行技术交流，整理、编写、收集有关资料，负责接收并执行有关变更设计指令，负责工程全过程的资料收集和移交。

现场安全员：负责对本工程施工全过程的安全检查和监督，做好危险点预控和及时发现不安全苗头及时纠正，按章处理。

3、组织机构图4、施工组织措施：(1)开工前：各有关施工人员认真学习施工规程、制度措施，明确施工任务，了解技术要求，了解施工方案及步骤，并做好人员分工和组织工作。

(2)各参加施工人员要重视工程的前期准备工作，提前做好工器具材料及备品备件的准备工作，避免误工。

(3)现场工作负责人要合理安排施工人员和施工进度，避免窝工、误工、确保工程工期。

(4)现场施工人员要严格遵守《电业安全工作规程》规定，同时严格按照标准化作业指导书要求，认真施工，确保施工质量，高标准按时完成工程任务。

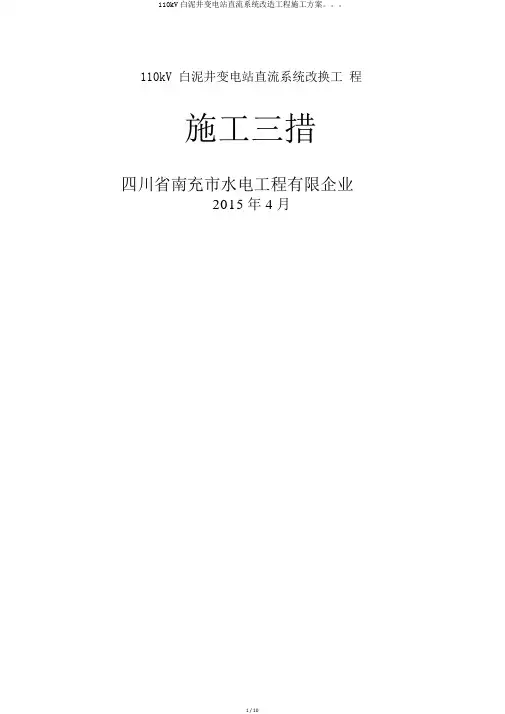

110kV 白泥井变电站直流系统改换工程施工三措四川省南充市水电工程有限企业2015年 4月目录赞同：审察：编写：一、工程概括编制依照本方案依据鄂尔多斯电业局2014 年大修技改工程计划中对项目工程的有关要求按照《变电站直流电源系统技术规范》要求，为增强并规范变电站直流电源系统运转和管理，提升变电站直流电源设备运转的安全靠谱性，同时为了保证110kV 白泥井变电站直流系统改造按期投运，保证本工程的顺利进行，制定此施工方案。

工程概略拆掉原有的直流电源充电馈线屏及蓄电池屏并改换为新的直流馈线屏、直流充电屏和蓄电池屏；完美相应的直流回路二次接线；二、组织举措现场施工人员构成总负责人：赵明安全监察：张宇技术负责人：赵建峰施工工作负责人：任世英施工班组：附人员进站统计表协助施工人员（厂家）：鄂尔多斯电业局修试管理所监护指导人员、郑州华伟电器技术有限企业厂家懂全套直流系统技术人员施工工期总工期需 10 天。

施工步骤1)施工准备 , ；2)在原有直流屏对面空屏位大将新电池柜及蓄电池安装；3)在新安装电池柜旁暂时安装充电屏，为电池做充放电试验；4)达成充放电试验后，将电池按正、负极接在旧的充电馈线屏上，拆掉旧的蓄电池屏；5)安装新的馈线屏，将负荷转移在新的馈线屏上；6)拆掉旧的充电馈线屏，将旧的充电馈线屏安装在暂时屏位上为新电池充电；7)拆掉暂时屏位上的充电屏安装在原充电馈线屏的地点上；8)拆掉暂时屏位上的旧充电馈线屏；9)新直流系统投入正常运转。

施工机具清单序号名称规格数目1 电焊机ZX-200 12 兆欧表ZC25B-3/1000V 13 数字式万用表FLUCK-17B 14 微电脑线号打印机LM-380A A11-C 15 风筒 16 电缆剪 27 压线钳 28 剥线钳 29 一字镙丝刀 510 十字镙丝刀 5三、施工技术举措施工技术、资料准备动工前，由项目施工总负责组织有关人员对本工程在施工行进行以下技术准备工作：熟习和审察施工图纸，编制详尽的施工步骤和计划，进行技术交底。

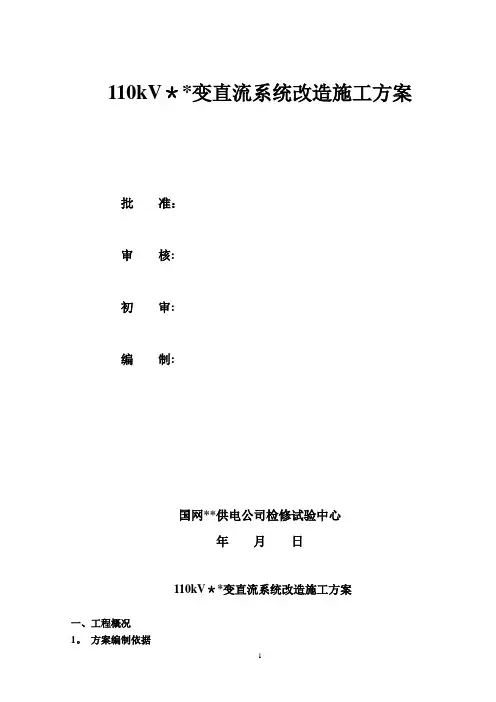

110kV＊*变直流系统改造施工方案批准：审核:初审:编制:国网**供电公司检修试验中心年月日110kV＊*变直流系统改造施工方案一、工程概况1。

方案编制依据（1）＊*＊＊电力设计有限公司《＊*110kV**变直流系统改造工程》（卷册检索号为D0201）卷册名称:110kV*＊变直流系统二次线。

2. 工程概述（1) 本变电站原有一套直流系统（包括直流充电屏，蓄电池屏Ⅰ和蓄电池屏Ⅱ，直流馈电屏Ⅰ和直流馈电屏Ⅱ），本次改造更换直流充电屏一面、直流馈电屏一面、蓄电池屏三面、通信电源屏一面，共六面屏。

(2) 本次更换的直流充电屏、直流馈电屏、蓄电池屏和通信电源屏为福建省瑞盛电力科技有限公司的交直流一体化电源产品。

3. 直流系统屏位布置图原直流馈电屏Ⅱ[27J]本次改造仍保留，本次改造的直流充电屏和直流馈电屏置于临近原来的直流系统屏位上，且控制电缆尽量不更换,具体见下图所示.另外，新增蓄电池屏放置于一楼蓄电池室(原消防工具间）.改造前相关屏位布置图：主控继保室前门改造后相关屏位布置图：蓄电池室(原消防工具间)4. 其他说明（1）本站原110kV 马适线154、110kV南马线156保护及开关操作共用一路电源，110kV曹马线153保护及开关操作共用一路电源,电量采集屏与远动屏电源共用一路电源。

结合本次改造，将以上共用电源独立.(2)本站改造后有两面直流馈电屏：新直流馈电屏Ⅰ［7J]，原直流馈电屏Ⅱ［27J]。

（3）本次改造的直流屏信号接公共及远动屏上。

（4)直流屏之间的联络线、网络线等均由直流厂家提供。

（5）＊＊变原图纸不全,施工时应认真核对每根电缆两端，确定具体至哪套装置.（6）通信电源屏相关接入由通信维护班完成。

(7)新蓄电池组因电池暂未到货,接入具体时间待定，未接入期间新直流系统临时带旧蓄电池屏.二、施工进度及作业内容1．施工过程总体方案分四个阶段进行：第一阶段：前期工作准备.第二阶段：新直流系统设备预先在临时安放点进行搭建、离线调试合格。

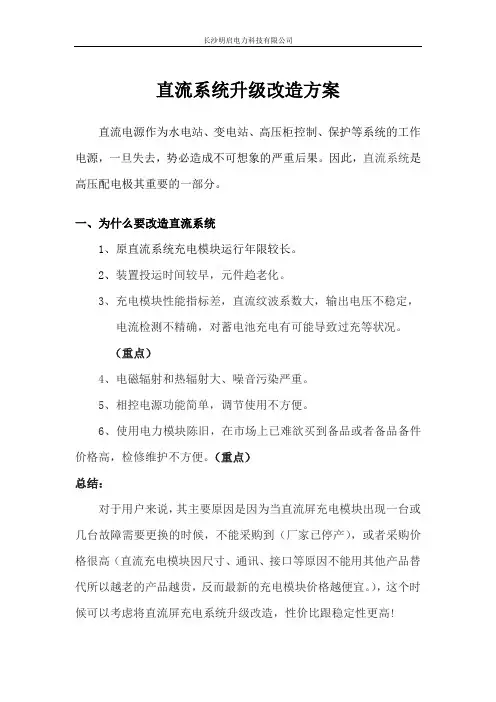

直流系统升级改造方案直流电源作为水电站、变电站、高压柜控制、保护等系统的工作电源，一旦失去，势必造成不可想象的严重后果。

因此，直流系统是高压配电极其重要的一部分。

一、为什么要改造直流系统1、原直流系统充电模块运行年限较长。

2、装置投运时间较早，元件趋老化。

3、充电模块性能指标差，直流纹波系数大，输出电压不稳定，电流检测不精确，对蓄电池充电有可能导致过充等状况。

（重点）4、电磁辐射和热辐射大、噪音污染严重。

5、相控电源功能简单，调节使用不方便。

6、使用电力模块陈旧，在市场上已难欲买到备品或者备品备件价格高，检修维护不方便。

（重点）总结：对于用户来说，其主要原因是因为当直流屏充电模块出现一台或几台故障需要更换的时候，不能采购到（厂家已停产），或者采购价格很高（直流充电模块因尺寸、通讯、接口等原因不能用其他产品替代所以越老的产品越贵，反而最新的充电模块价格越便宜。

），这个时候可以考虑将直流屏充电系统升级改造，性价比跟稳定性更高!二、直流系统升级改造的好处1、因改造用的充电模块跟监控装置等配件都是现今国内最先进的技术，所以相比原直流系统设备不管从各个方面来比较都有很大的提升。

2、从成本上来说，更换直流系统会比更换原模块性价比更高。

3、更换后的系统电压控制、电流检测更精确。

系统会根据给蓄电池的充电电流进行限流和科学充电管理，可以完全避免因过充导致蓄电池鼓包漏液等现象发生（原直流系统因年限已久电流电压控制不再精确）。

4、新直流系统产品为当前国际上顶尖技术，可以适应各种恶劣环境，例如水电站的枯水期交流输入低，丰水期交流电压高，电网内的高次谐波，煤矿等恶劣场所粉尘多等环境，维护方便。

三、直流系统升级改造步骤(以下用1个监控2个模块配置来做范例)1、用户所在地距离近现场勘察，如用户所在地距离远则先电话沟通，再通过用户将现场直流屏前后照片拍摄过来了解现场直流屏配置做好改造方案。

2、确定好现场直流屏主配置，根据用户要求制作直流屏安装面板（因新模块与旧模块尺寸大小有差别需做好面板才能安装新模块）。

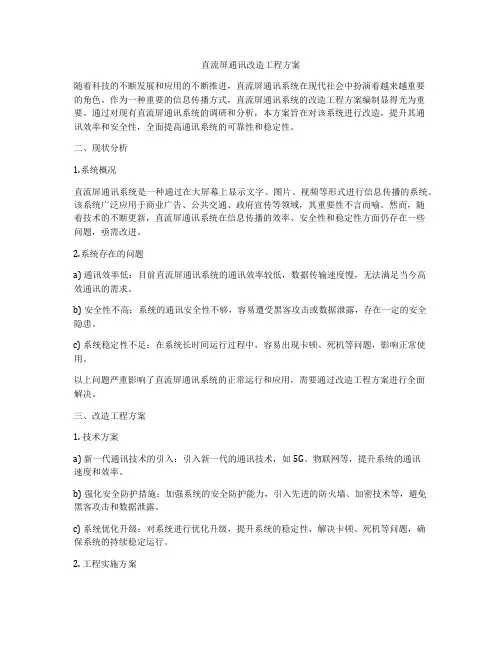

直流屏通讯改造工程方案随着科技的不断发展和应用的不断推进，直流屏通讯系统在现代社会中扮演着越来越重要的角色。

作为一种重要的信息传播方式，直流屏通讯系统的改造工程方案编制显得尤为重要。

通过对现有直流屏通讯系统的调研和分析，本方案旨在对该系统进行改造，提升其通讯效率和安全性，全面提高通讯系统的可靠性和稳定性。

二、现状分析1.系统概况直流屏通讯系统是一种通过在大屏幕上显示文字、图片、视频等形式进行信息传播的系统。

该系统广泛应用于商业广告、公共交通、政府宣传等领域，其重要性不言而喻。

然而，随着技术的不断更新，直流屏通讯系统在信息传播的效率、安全性和稳定性方面仍存在一些问题，亟需改进。

2.系统存在的问题a) 通讯效率低：目前直流屏通讯系统的通讯效率较低，数据传输速度慢，无法满足当今高效通讯的需求。

b) 安全性不高：系统的通讯安全性不够，容易遭受黑客攻击或数据泄露，存在一定的安全隐患。

c) 系统稳定性不足：在系统长时间运行过程中，容易出现卡顿、死机等问题，影响正常使用。

以上问题严重影响了直流屏通讯系统的正常运行和应用，需要通过改造工程方案进行全面解决。

三、改造工程方案1. 技术方案a) 新一代通讯技术的引入：引入新一代的通讯技术，如5G、物联网等，提升系统的通讯速度和效率。

b) 强化安全防护措施：加强系统的安全防护能力，引入先进的防火墙、加密技术等，避免黑客攻击和数据泄露。

c) 系统优化升级：对系统进行优化升级，提升系统的稳定性，解决卡顿、死机等问题，确保系统的持续稳定运行。

2. 工程实施方案a) 技术改造：按照技术方案，对原有系统进行技术改造，如更换通讯设备、升级软件系统等。

b) 安全防护措施落实：严格执行各项安全防护措施，确保系统在运行过程中不受攻击和数据泄露。

c) 系统优化升级实施：根据系统的优化升级方案，对系统进行实施，改善系统的稳定性和速度。

3. 成本预算改造工程的成本主要包括技术改造费用、设备更换费用、软件升级费用、安全防护措施费用等。

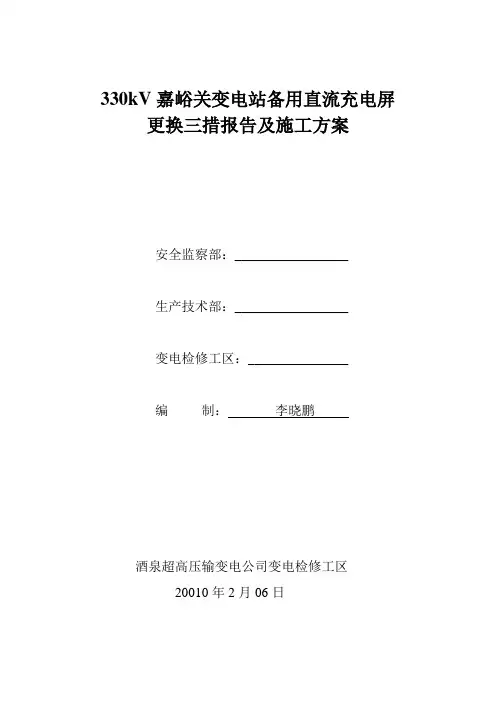

330kV嘉峪关变电站备用直流充电屏更换三措报告及施工方案安全监察部：_________________生产技术部：_________________变电检修工区：_______________编制：李晓鹏酒泉超高压输变电公司变电检修工区20010年2月06日330kV嘉峪关变电站备用直流充电屏更换三措报告及施工方案一、工程概况备用直流充电屏已运行多年，依照生技部2009年工作安排，为满足直流系统安全稳定运行的要求，现对备用直流充电屏进行更换。

本次将原屏拆除，新装一面备用直流充电屏。

为保证本次改造工作的顺利完成，特制定本三措计划，工作人员必须严格执行本三措计划。

二、组织措施为保证工程安装质量和施工进度，督促工作人员做好各项准备工作，成立备用直流充电屏更换工作领导小组统一领导指挥，并成立以下专业小组：1、领导小组组长：侯延鹏组员：畅志雄、王志年、罗爱珍、鲁惠灵2、安全技术小组组长：畅志雄组员：徐国萍任务：主要负责工作现场的安全、技术工作。

做好监护指导工作，防止人员触电、设备损坏、火灾事故的发生。

3、安装小组组长：宋国云组员：李晓鹏、吴国栋、庄国峰任务：主要负责备用直流充电屏更换现场工作，在有关技术人员的指导之下完成设备更换的全部工作，严格按照电气设备安装工艺规程进行工作。

三、技术措施：1、全体工作人员必须清楚整个工作的工作任务及工作难点、要点，确保整个工作顺利完成。

2、开工前工作负责人组织工作班成员认真学习备用直流充电屏图纸及其技术资料，熟练掌握新安装装置的结构特点、工作原理。

3、现场工作人员，在拆接线工作中，应认真填写并执行“继电保护安全措施票”。

4、工作过程中，工作人员使用的工器具必须将裸露部分进行绝缘处理，戴干净的线手套，防止发生人员触电事故。

5、在新屏上进行电缆接线后的封堵工作，对电缆夹层防火隔板、电缆沟内防火墙，应及时进行恢复。

6、工作人员应及时处理身边的电缆线头等杂物，确保各自工作范围内的整洁、文明施工。

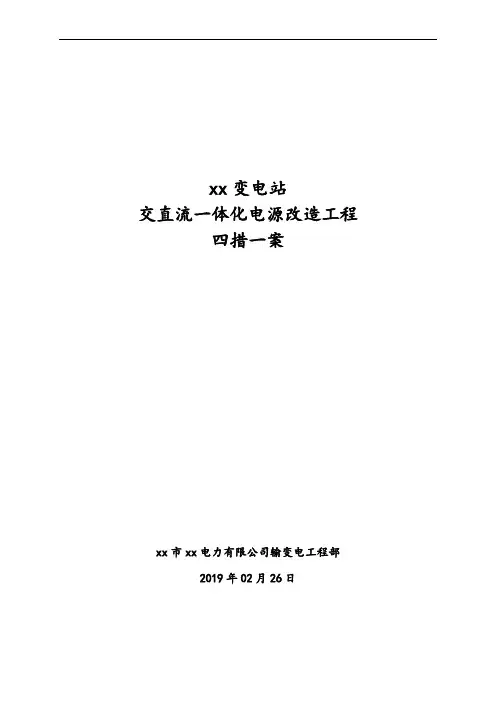

xx变电站交直流一体化电源改造工程四措一案xx市xx电力有限公司输变电工程部2019年02月26日组织技术安全措施审批表编制依据1.1《电气装置安装工程电缆线路施工及验收规范》1.2施工图纸，图纸会审纪要及相关设计变更单1.3电气设备厂家技术资料、调试大纲及试验报告1.4《继电保护及电网安全自动装置检验条例》1.5《继电保护和电网安全自动装置检验规程》1.6《继电保护及安全自动装置运行管理规程》1.7《电气装置安装工程盘、柜及二次回路接线施工及验收规范》1.8《继电保护和安全自动装置技术规程》1.9《电力系统继电保护及安全自动装置反事故措施要点》1.10《微机线路保护装置通用技术条件》1.11《火力发电厂、变电所二次接线设计技术规定》1.12《国jia dian网公司十八项电网重大反事故措施》继电保护专业重点实施要求目录一、工程介绍 (1)1.1工程简介 (1)1.2工作范围及工作任务 (1)二、组织机构 (1)三、安全措施 (2)3.1施工前准备 (2)3.2一次安全措施 (3)3.3二次安全措施 (3)四、技术措施 (4)4.1安装新蓄电池柜 (4)4.2拆除控制室原有交直流电源柜、蓄电池柜、低周减载柜 (4)4.3 新交流柜、直流充电柜、直流馈线柜安装 (5)4.4危险点分析 (5)4.5防范与控制措施： (6)五、文明施工措施 (7)5.1安全管理目标 (7)5.2文明施工保障措施 (7)六、施工方案 (8)6.1工作范围 (8)6.2工程主要内容 (8)6.3工程计划 (8)一、工程介绍1.1工程简介35kVxx变电站交直流电源于2003年投运，原交直流装置为xxxx电力通信有限公司产品，由于运行时间较长，设备备件缺乏。

现对其进行技术改造，35kVxx变电站按交直流一体化电源改造.本次选用深圳奥特迅电力设备股份有限公司产品，为确保改造工程在施工期间的电网安全稳定运行及安全施工，高质量的完成本次技改工程的工作任务，特制定本施工措施。

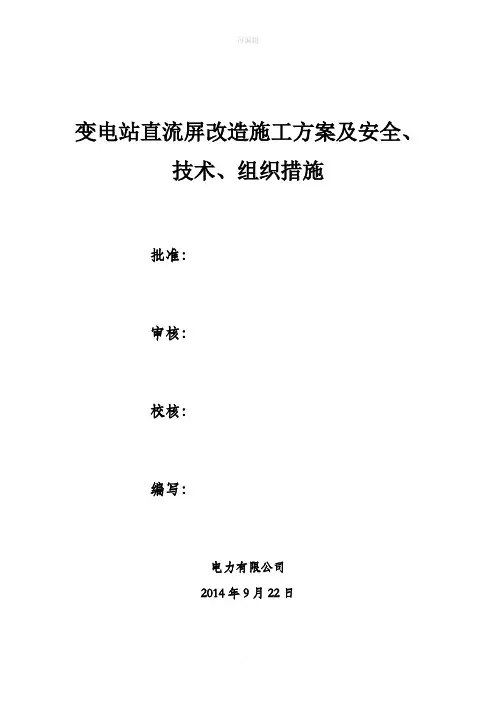

变电站直流屏改造施工方案及安全、技术、组织措施批准：审核：校核：编写：电力有限公司2014年9月22日1.工程概况该变电站原采用**生产的直流屏，已经运行多年，设备已经老化严重，对设备及电网的安全运行带来了极大安全隐患，必须要进行及时更换，经***出资对该变电站直流屏设备进行改造，设备选用**公司直流屏，此次改造内容只对主变保护、110线路、35KV线路、10KV 线路保护及监控以及各个断路器的设备电源进行改造，不涉及一、二次保护监控和计量设备，所有二次电缆的编号及线号都不作变更，保护监控设备内容配置不变。

直流屏设备进行更换，涉及安装、调试直流充电屏一面、电池屏两面、馈线屏一面。

撤去原有的直流屏一套，包括充电屏一面、电池屏两面、馈线屏一面。

2.工程进度计划安排由于本次改造工程需对运行设备的保护监控短时间停电施工，计划开工时间2014年9月24日，计划完工时间2014年9月25日，计划工期2天，其中各个采用直流供电设备实行两次短时间停止直流供电，预计每次停止直流电源供电时间为20分钟。

3.造内容及时间4.施工顺序及方案4.1施工顺序：23日做好备用直流电源，备用电源需要购买16只10A的直流空开，双母排一根，16mm的连接线100米，临时电源电缆。

24日进行原直流屏撤除工作，标注好馈线屏的馈出线缆的起始点及正负极线号；切换逆变电源的供电输入开关，并按照施工次序进行撤去、安装就位调试工作。

把备用电源放置在电缆层，将馈电屏的馈线逐条的转移至备用电源馈出开关上；转移完成后，断开原直流系统的交流的电源，并断开电池连接线。

撤去旧电池，移除全部直流系统的旧屏。

25日安装新的直流系统屏，按照原顺序安装就位。

将新电池安装进新的电池屏，交流电源接入充电屏，同时做好焊接固定，连接接地线，调试好后，将负载转接至新的馈线屏，转接时要注意合母电源和控母电源空开与相应的负载电缆完全对应。

4.2 恢复现场供电完成新的直流系统安装、调试工作后，并将备用电源的馈线转移至新的馈线屏。

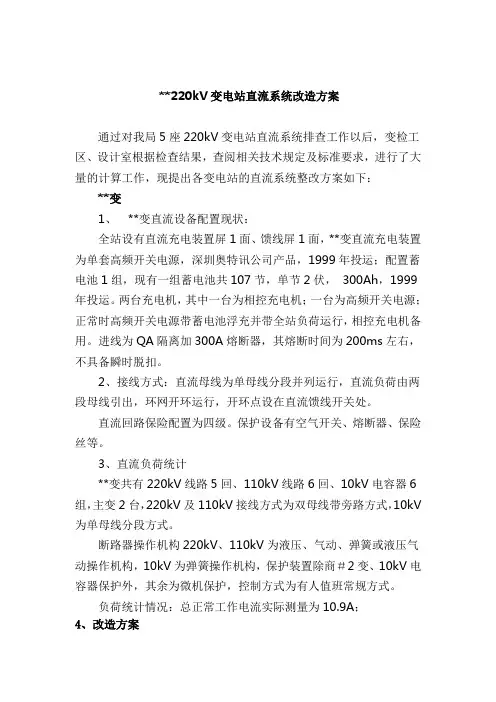

**220kV变电站直流系统改造方案通过对我局5座220kV变电站直流系统排查工作以后，变检工区、设计室根据检查结果，查阅相关技术规定及标准要求，进行了大量的计算工作，现提出各变电站的直流系统整改方案如下：**变1、**变直流设备配置现状：全站设有直流充电装置屏1面、馈线屏1面，**变直流充电装置为单套高频开关电源，深圳奥特讯公司产品，1999年投运；配置蓄电池1组，现有一组蓄电池共107节，单节2伏，300Ah，1999年投运。

两台充电机，其中一台为相控充电机；一台为高频开关电源；正常时高频开关电源带蓄电池浮充并带全站负荷运行，相控充电机备用。

进线为QA隔离加300A熔断器，其熔断时间为200ms左右，不具备瞬时脱扣。

2、接线方式：直流母线为单母线分段并列运行，直流负荷由两段母线引出，环网开环运行，开环点设在直流馈线开关处。

直流回路保险配置为四级。

保护设备有空气开关、熔断器、保险丝等。

3、直流负荷统计**变共有220kV线路5回、110kV线路6回、10kV电容器6组，主变2台，220kV及110kV接线方式为双母线带旁路方式，10kV 为单母线分段方式。

断路器操作机构220kV、110kV为液压、气动、弹簧或液压气动操作机构，10kV为弹簧操作机构，保护装置除商＃2变、10kV电容器保护外，其余为微机保护，控制方式为有人值班常规方式。

负荷统计情况：总正常工作电流实际测量为10.9A；4、改造方案1、加一组蓄电池。

蓄电池选200AH，单节12伏共17节。

屏装并放置在继电器室内。

（最好选德国阳光，与原来的蓄电池品牌一样）加一台充电机，选高频开关电源。

10安模块选4只，原有的相控充电机拆除。

增加一面馈线屏（含母线及母联开关）。

此屏配合新增充电机和新增蓄电池使用。

将原来直流屏上单母分段改造成单母线，并将一部分负荷转移至新增直流母线上。

将原来的合闸母线、控制母线合并为一条母线。

将原直流系统作为一段，新直流系统作为二段，新增联络柜作为分段。

35KV变电所高压系统直流屏技术改造摘要：某35KV高压配电室直流屏于2007年投运至今已有十多年，随着电力技术的不断发展，电力需求的不断增加以及产品的老化、电气产品各种性能下降，可靠性和操作性落后，长期以来一直困扰着使用部门。

该高压系统原有的直流系统已不能满足现有电力发展要求，急需要采用科学、经济的措施对其进行改造。

为确保高低压电气设备的安全运行，通过设计选型，结合高低压配电系统特点，并考虑未来长远发展，于今年对原先的直流屏系统进行了更换改造，通过设计选型确定了PZG8型高压直流屏，改造后的直流屏各项性能均满足电力系统运行要求，同时大大提升了电气设备运行的可靠性和安全性。

关键词：PZG8；直流屏；电力系统0引言在变配电的设备中，直流屏的作用非常重要，可以说是变电站的动力心脏，直流屏主要用于各种发电厂、变电站、配电所，作为高低压配电装置的分合闸、控制回路、信号回路的供电电源及二次回路的仪表仪器、继电保护、控制、应急灯光照明等各类低压设备用电，也可用于电气化铁路、石化、冶金、矿山等需要直流110V或220V系统电源的一切场合。

它在很大程度上影响着配电所是否能够安全运行，它也是在事故发生后的一种应急电源。

因此，电力系统运行过程中对直流系统的供电质量、供电可靠性、供电安全性、供电稳定性等有了较高的要求。

随着电力技术、通信技术、计算机技术的发展，为适应变电站无人值守或少人值守的需要，微机型保护装置和安全自动装置被广泛应用于变电站，这就对站用直流电源提出了更高的要求。

而传统的直流控制系统在精准性、可靠性、稳定性、纹波系数、效率等方面都已不能满足电网的发展趋势，以及二次设备的应用要求，因此变电站直流系统的改造将是不可避免的趋势，也是电力系统持续发展的需要。

然而变电站直流系统的改造难度大，风险高，必须结合变电站实际情况，综合性、系统性、科学性的提出相关改造技术措施，以保证改造过程中电力系统的安全运行，避免相关事故或者缺失的发生。

变电站直流屏改造施工方案及安全、技术、组织措施批准：审核：校核：编写：电力有限公司2014年9月22日1.工程概况该变电站原采用**生产的直流屏，已经运行多年，设备已经老化严重，对设备及电网的安全运行带来了极大安全隐患，必须要进行及时更换，经***出资对该变电站直流屏设备进行改造，设备选用**公司直流屏，此次改造内容只对主变保护、110线路、35KV线路、10KV 线路保护及监控以及各个断路器的设备电源进行改造，不涉及一、二次保护监控和计量设备，所有二次电缆的编号及线号都不作变更，保护监控设备内容配置不变。

直流屏设备进行更换，涉及安装、调试直流充电屏一面、电池屏两面、馈线屏一面。

撤去原有的直流屏一套，包括充电屏一面、电池屏两面、馈线屏一面。

2.工程进度计划安排由于本次改造工程需对运行设备的保护监控短时间停电施工，计划开工时间2014年9月24日，计划完工时间2014年9月25日，计划工期2天，其中各个采用直流供电设备实行两次短时间停止直流供电，预计每次停止直流电源供电时间为20分钟。

3.造内容及时间4.施工顺序及方案4.1施工顺序：23日做好备用直流电源，备用电源需要购买16只10A的直流空开，双母排一根，16mm的连接线100米，临时电源电缆。

24日进行原直流屏撤除工作，标注好馈线屏的馈出线缆的起始点及正负极线号；切换逆变电源的供电输入开关，并按照施工次序进行撤去、安装就位调试工作。

把备用电源放置在电缆层，将馈电屏的馈线逐条的转移至备用电源馈出开关上；转移完成后，断开原直流系统的交流的电源，并断开电池连接线。

撤去旧电池，移除全部直流系统的旧屏。

25日安装新的直流系统屏，按照原顺序安装就位。

将新电池安装进新的电池屏，交流电源接入充电屏，同时做好焊接固定，连接接地线，调试好后，将负载转接至新的馈线屏，转接时要注意合母电源和控母电源空开与相应的负载电缆完全对应。

4.2恢复现场供电完成新的直流系统安装、调试工作后，并将备用电源的馈线转移至新的馈线屏。

***2020年配电网行动计划项目（一体化）施工采购（三次）工程110kV***变电站直流系统改造施工方案编写：审核：批准：2019年11月14日目录一、工程概述 (3)1.编制依据 (3)2.施工技术执行标准 (3)3.施工安全执行标准 (3)4.工程概况 (3)5.设备总览 (4)二. 施工主要内容及施工工期 (4)1.施工主要内容 (4)2.施工工期 (4)三. 组织措施 (5)1. 施工组织措施 (5)2.施工步骤及措施 (5)四. 施工技术措施 (15)1.施工技术、资料、工器具准备 (15)2.专项技术措施 (15)3.通用技术措施 (17)五．施工安全措施 (17)1.安全目标 (17)2.安全措施 (17)一、工程概述1.编制依据根据***110kV变电站直流系统改造工程施工图纸的有关要求，为保证***110kV变电站在施工过程中安全、可靠、正常运行，保证施工有序进行和安全生产，特拟定本施工方案。

2.施工技术执行标准本措施执行国家标准：《电力建设施工技术管理规定》GB5017192-《电气装置安装工程盘、柜及二次回路接线及验收规范》GB5016892-《电气装置安装工程施工及验收规范》Q/GDW267-2009《继电保护和电网安全自动装置现场工作保安规定》DL/T995-2006《继电保护和电网安全自动装置检验规程》3.施工安全执行标准《国家电网公司电力安全工作规程变电部分》（Q/GDW 1799.1-2013）《特种作业人员安全技术培训考核管理规定》（国家安全监管总局令第 80 号）（国家发展和改革委员会令第28号）《电力建设工程施工安全监督管理办法》《关于印发<国家电网公司电力安全工作规程(配电部分)（试行）>的通知》（国家电网安质〔2014〕265号）《国家电网公司电力安全工作规程（电网建设部分）（试行）》（国家电网安质〔2016〕212号）及其他有关规定《内蒙古电力公司十八项电网重大反事故措施》（2019版）4.工程概况管理单位：***监理单位：***设计单位：***施工单位：******110kV变电站原深圳科陆直流充电屏、深圳科陆馈线屏运行年限长久；需更换。

65Ah 直流充电系统改造施工方案1、直流系统概述（1）直流系统组成充电装置：充电装置关键负责完成交流和直流之间相互切换，同时包含对系统基础功效实施，充电装置通常配置有过电流，过电压，欠电压，过热、短路等保护功效。

蓄电池组：蓄电池组是变电站动力起源，负责为电力系统运行提供安全可靠地电能，蓄电池是一个能够数次反复使用化学能源，经过将电池中贮备化学能转化为电能供给负荷，这是蓄电池放电现象，以电能形式释放完成以后，蓄电池连接充电器接收直流电能，将接收电能转化为化学能，这一过程称之为蓄电池充电。

馈线支路：馈线支路起到分配电流电源给各个支路，馈线开关为各支路提供保护作用。

监控系统：监控系统是直流系统中最为关键一部分，负责对直流系统内很多不一样单元和蓄电池组监测和控制工作，监控装置能够统计直流系统实时运行参数，方便工作人员依据参数改变对系统运行情况作出判定和处理，监控系统属于全自动管理模块，能够对直流电源系统实施完全智能化管理和控制，监控模块还能够对下级设备上报多种信息进行实时显示，包含系统采集数据、设置参数等，监控模块还有设置功效，实现监控模块或上下级设备运行参数设置。

（2）直流系统作用I、直流系统是给信号及远动装置、微机保护及自动装置、事故照明、断路器分合闸操作提供直流电源可靠电源设备。

直流系统是一个独立电源，在外部交流电中止情况下，由蓄电池组继续提供直流电源，保障系统设备正常运行，假如直流系统出现故障问题，变电站（配电室）将失去系统继续正常运行机会，失去直流电源供电10KV 断路器将无法自动跳闸，电源系统瞬间短路，给配电室设备带来巨大隐患。

II、直流系统用电负荷极为关键，对供电可靠性要求很高，直流系统可靠性是确保配电室安全运行决定性条件之一。

III、在系统发生故障，站用电中止情况下，假如直流电源系统不能可靠地为工作设备提供直流工作电源，将会产生不可估量损失。

2、项目概况、作业现场及周围情况；_____________________________已造成生产安全隐患，需立即进行维修。

110kV直流变压器系统改造施工方案一、项目概况一、计划编制依据（1）****电力设计有限公司《110kV**变压器直流系统改造工程》（卷检索号为D0201）卷名：110kV**变压器直流系统二次线路。

二、项目概况（1）本变电站原直流系统组（包括直流充电板、电池板I和电池板II 、直流馈线板I和直流馈线板II ），本次改造替换了直流充电板的一侧和直流馈线面板一侧，三侧电池屏，一侧通讯电源屏，共六屏。

（2）本次更换的直流充电屏、直流馈电屏、电池屏、通讯电源屏为福建瑞盛电源科技有限公司交直流一体电源产品。

三、直流系统画面布局次改造仍保留原直流馈线板Ⅱ[ 27J ]。

本次改造的直流充电板和直流馈线板放置在原直流系统板附近，控制线尽量不更换，如下图。

节目。

此外，新增的电池屏放置在一楼的电池室（原消防工具室）。

改造前相关画面布局：主控继电器室前门改造后相关画面布局：主控继电器室前门电池室（原消防工具室）4.其他说明（1）原110kV马石线154和110kV南马156线共用一个电源进行保护和投切操作，110kV草马线153线共用一个电源进行保护和投切操作，取电屏和遥控屏电源电源共用一个电源。

结合这一改造，上述共享电源将独立。

(2)车站改造后有两块直流馈线板：新直流馈线板I [ 7J ]、原直流馈线板II [ 27J ]。

(3)本次改造的直流屏信号接公用和遥控屏。

(4) 直流屏之间的连接线和网线由直流厂家提供。

(5)原图不完整，施工时应仔细检查每根电缆的两端，确定使用哪一套装置。

(6) 通讯电源屏的相关访问由通讯维护班完成。

(7) 新电池组尚未到货，具体连接时间待定。

不接电期间，新直流系统临时承载旧电池屏。

二、建设进度及工作内容一、施工过程总体规划它分四个阶段进行：第一阶段：前期工作准备。

第二阶段：新直流系统设备在临时放置点进行预建，并离线调试合格。

第三阶段：搭建临时直流系统（移动直流充电器和移动电池组），在不中断电源的情况下转移旧直流系统负载，退出旧直流系统设备。
