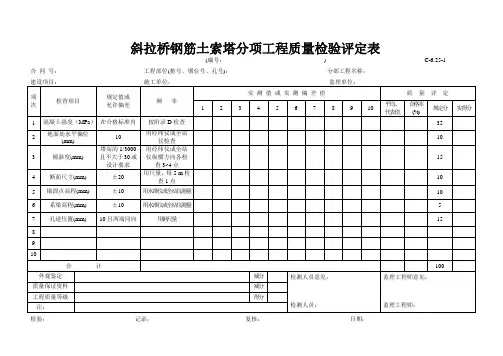

斜拉桥钢筋混凝土索塔评定表

广东省公路工程施工质量检验评定表(doc 135页)附件六广东省公路工程施工表格(试行)第一册共四册第一册工程质量评定表第二册工程质量检验报告单及统计表第三册工程施工现场检查检测记录表第四册工程质量检验室内试验记录表说明1、本套表格适用于在广东省公路工程建设上使用，包括试验、检测、评定及施工原始记录。

自公布之日起开工的项目一律使用此套表格。

2、本分册表格包含评定标准(JTJ071—98)要求评分的全部项目。

实际上本分册表格是工程质量检验报告单所对应项目的评分表。

目的是对工程进行最终评定结论，作为交竣工验收的重要资料。

评定标准未规定的项目不列入此表。

3、总评表是评表的汇总。

权重依据评定标准附录A的规定，因此总评表的数据来源于评表的结果。

总评表结果即得出工程项目的评定结果。

4、由于评表的规定分有部分项目可能有增减，有的评表未填写规定分。

填表人根据实际情况填写。

5、对于路线工程可分段评定(每段可l—3km)，在桩号及部位栏填上起止桩号，并在表头填上“第×段共×段”，标段评定时以路线长度加权平均。

桥涵隧道一般以座为单元评定。

6、数据应真实可靠，不能与施工检查数据有矛盾。

监理工程师应认真审核把关，并对照评定标准的外观检查项目进行评定，最后签名认可。

7、详细评定见评定标准(JTJ071—98)的总则和附录。

8、本表格编制得到了广东虎门技术咨询有限公司、广东省公路建设公司、广东省冠粤路桥有限公司，广东省长大公路工程有限公司的大力支持，提出了很多宝贵的修改意见，在此表示感谢。

9、由于时间仓促，难免有错漏，发现错漏，请将发现的问题和修改意见函告我站，以作修订的改进。

一九九九年九月十日目录说明总评表1 建设项目质量检验评定表总评表2 单位工程质量检验评定表总评表3 分部工程质量检验评定表路基路面工程评表1 土方路基质量检验评定表评表2 石方路基质量检验评定表评表3 砂垫层质量检验评定表评表4 袋装砂井质量检验评定表评表5 塑料排水板质量检验评定表评表6 碎石桩(砂桩)质量检验评定表评表7 粉喷桩质量检验评定表评表8 加筋工程土工合成材料质量检验评定表评表9 隔离工程土工合成材料质量检验评定表评表10 过滤排水工程土工合成材料质量检验评定表评表11 防裂工程土工合成材料质量检验评定表评表12 管道基础及管节安装质量检验评定表评表13 检查(雨水)井砌筑质量检验评定表评表14 浆砌排水沟质量检验评定表评表15 盲沟质量检验评定表评表16 砌体和混凝土挡土墙质量检验评定表评表17 干砌片石挡土墙质量检验评定表评表18 面板安装质量检验评定表评表19 加筋土挡土墙总体质量检验评定表评表20 锚喷支护质量检验评定表评表21 锥、护坡质量检验评定表评表22 浆砌砌体质量检验评定表评表23 干砌片石质量检验评定表评表24 导流工程质量检验评定表评表25 水泥混凝土面层质量检验评定表评表26 沥青混凝土面层和沥青碎(砾)石面层质量检验评定表评表27 沥青贯入式面层（或上拌下贯面层）质量检验评定表评表28 沥青表面处治面层质量检验评定表评表29 半刚性基层(底基层)质量检验评定表评表30 级配碎石基层(底基层)质量检验评定表评表31 填隙碎石(矿渣)基层和底基层质量检验评定表评表32 路缘石铺设质量检验评定表评表33 路肩质量检验评定表桥梁涵洞工程质量检验评定表评表34 桥梁总体质量检验评定表评表35 钻孔灌注桩质量检验评定表评表36 挖孔桩质量检验评定表评表37 大直径空心桩质量检验评定表评表38 地下连续墙质量检验评定表评表39 沉桩质量检验评定表评表40 管柱质量检验评定表评表41 沉井质量检验评定表评表42 浆砌片石基础质量检验评定表评表43 墩、台身砌体质量检验评定表评表44 拱圈砌体质量检验评定表评表45 侧墙砌体质量检验评定表评表46 拱桥组合桥台质量检验评定表评表47 钢筋加工安装质量检验评定表评表48 钢筋网质量检验评定表评表49 预制桩钢筋安装质量检验评定表评表50 混凝土基础质量检验评定表评表51 预制桩质量检验评定表评表52 预制管节质量检验评定表评表53 承台质量检验评定表评表54 墩、台身质量检验评定表评表55 柱或双壁墩质量检验评定表评表56 墩、台帽或盖梁质量检验评定表评表57 预制梁(板)质量检验评定表评表58 就地浇筑梁(板)质量检验评定表评表59 预制拱圈质量检验评定表评表60 就地浇筑拱圈质量检验评定表评表61 桁架梁、拱杆件预制质量检验评定表评表62 大体积构件浇筑质量检验评定表评表63 小型预制件质量检验评定表评表64 预制加筋土面板质量检验评定表评表65 钢丝、钢铰线(先张法)质量检验评定表评表66 粗钢筋先张法质量检验评定表评表67 后张法质量检验评定表评表68 墩、台安装质量检验评定表评表69 梁板安装质量检验评定表评表70 顶推施工梁质量检验评定表评表71 悬臂梁浇筑质量检验评定表评表72 悬臂梁拼装质量检验评定表评表73 主拱圈安装质量检验评定表评表74 腹拱安装实测质量检验评定表评表75 悬臂拼装的桁架拱、桁架梁质量检验评定表评表76 转体施工梁、拱质量检验评定表评表77 劲性骨架加工与安装质量检验评定表评表78 劲性骨架拱混凝土浇筑质量检验评定表评表79 钢管拱肋制作与安装质量检验评定表评表80 钢管拱肋混凝土浇筑质量检验评定表评表81 吊杆的制作与安装质量检验评定表评表82 斜拉桥钢筋混凝土索塔质量检验评定表评表83 悬索桥钢筋混凝土索塔质量检验评定表评表84 悬臂浇筑斜拉桥的梁质量检验评定表评表85 悬臂拼装斜拉桥的梁质量检验评定表评表86 悬臂施工结合梁斜拉桥的梁质量检验评定表评表87 预应力锚固系统安装质量检验评定表评表88 刚架锚固系统安装质量检验评定表评表89 悬索桥锚碇混凝土质量检验评定表评表90 索鞍安装质量检验评定表评表91 散索鞍安装质量检验评定表评表92 主缆架设与防护质量检验评定表评表93 钢加劲梁安装质量检验评定表评表94 悬索桥支座安装质量检验评定表评表95 钢梁安装与防护质量检验评定表评表96 桥面铺装质量检验评定表评表97 钢桥面板上沥青混凝土质量检验评定表评表98 伸缩缝安装质量检验评定表评表99 人行道铺设质量检验评定表评表100 栏杆安装质量检验评定表评表101 护栏安装质量检验评定表评表102 管涵质量检验评定表评表103 盖板涵、箱涵质量检验评定表评表104 拱涵质量检验评定表评表105 倒虹吸管质量检验评定表评表106 顶入法施工的桥、涵质量检验评定表隧道工程评表107 隧道总体质量检验评定表评表108 洞身开挖质量检验评定表评表109 锚喷支护质量检验评定表评表110 衬砌实测项目质量检验评定表交通工程评表111 标志安装质量检验评定表评表112 标线质量检验评定表评表113 视线诱导标质量检验评定表评表114 波形梁护栏质量检验评定表评表115 混凝土护栏质量检验评定表评表116 缆索护栏质量检验评定表评表117 防眩设施质量检验评定表评表118 隔离栅质量检验评定表评表119 紧急电话安装质量检验评定表评表120 照明设施质量检验评定表总评表1 建设项目质量检验评定表 项目名称： 路线名称： 起迄桩号 完工日期： 建设单位监理单位施工单位 单 位 工 程合同段工程名称 实得分数 质量等级 公路等级监理意见：单位工程优良率(％)建设项目质量等级评定意见统计： 复核： 技术主办：项目主管：日期：总评表2单位工程名称：所属建设项目：路线名称：工程地点桩号：施工单位：监理单位：施工单位分部工程合同段工程名称质量评定公路等级实得分数权值加权得分等级监理意见：合计加权平均分质量等级评定意见统计： 复核： 技术主办： 项目主管： 日期：总评表3 分部工程质量检验评定表 分部工程名称： 所属单位工程： 所属建设项B ： 工程部位： 施工单位： 监理单位：施工单位 分 项 工 程 合同段工程名称 质量评定 公路等级 实得分数 权 值 加权得分 等 级 监理意见：合 计 加权平均分 质量等级评定意见统计： 复核： 技术主办： 项目主管： 日期：评表（1） 土方路基质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 允许偏差 检 测 结 果 质 量 评 检测合格合格规定实得1 压实度 0—80c 30 80—15 150cm 零填及路堑上路床 2 弯沉(0.01mm) 15 3 纵断高程(mm) 104 中线偏位(mm) 105 宽度(mm) 106 平整度 157 横坡(％) 58 边坡 5 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计：复核： 技术主办： 项目主管： 日期：评表（2） 石方路基质量检评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 压实度 302 纵断高程(mm) 103 中线偏位(mm) 104 宽 度(mm) 105 平整度(mm) 156 横 坡(％) 107 边 坡 坡 度 15平顺度8 9合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（3） 砂垫层质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砂垫层厚度 40 2 砂垫层宽度 30 3 反滤层设置 30 4 5 678 910合 计100外 观 鉴 定减 分 质量保证资料减 分监理意见及签名工程质量等级评分得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（4） 袋装砂井质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 井间距(mm) 20 2 井长度(m) 30 3 竖直度 20 4 砂井直径(mm) 10 5 灌砂量 20 678 910合 计100外 观 鉴 定减 分 质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（5） 塑料排水板质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 排水板间距(mm) 402 排水板长度(m) 403 竖直度 204 567 8 910 合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（6） 碎石桩（砂桩)质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 桩距(mm) 152 桩径(mm) 203 桩长(m) 254 竖直度(％) 205 灌石(砂)量20678910 合计100外观鉴定减分质量保证资料减分监理意见及签名工程质量等级评分得分：等级：统计：复核：技术主办：项目主管：日期：评表（7）粉喷桩质量检验评定表编号：项目名监理公路桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 桩距(mm) 15 2 桩径(mm) 15 3 桩长(m) 20 4 竖直度(％) 10 5 单桩喷粉量 20 6 强度(kPa) 2078 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（8） 加筋工程土工合成材料质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 下承层平整度拱度 202 搭接宽度(mm) 253 搭接缝错开距离(mm) 254 锚固长度(mm) 305 678 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（9） 隔离工程土工合成材料质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 下承层平整度拱度 202 搭接宽度(mm) 253 搭接缝错开距离(mm) 254 搭接处透水点 305 678 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（10） 过滤排水工程土工合成材料质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 下承层平整度拱度 202 搭接宽度(mm) 403 搭接缝错开距离(mm) 404 5 678 9 10 合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（11） 防裂工程土工合成材料质量检验评定 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 下承层乎整度拱度 202 搭接宽度(mm) 403 粘结力(N) 4045 678910合 计100外 观 鉴 定减 分 质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（12） 管道基础及管节安装质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砼或砂浆强度(Mpa) 302 管轴线偏位(mm) 153 管内底高程(mm) 154 基础厚度(mm) 105 管座宽度(mm) 106 抹 带 宽 度10厚 度 7 相邻管内底错口(mm) 10 8910合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（13） 检查（雨水）井砌筑质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砂浆强度(Mpa) 302 轴线偏位(mm) 203 园井直径或方 204 井盖与相邻路面高差(mm)305678 9 10合 计100外 观 鉴 定 减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（14） 浆砌排水沟质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砂浆强度(Mpa) 302 轴线偏位(mm) 103 沟底高程(mm) 154 墙面直顺度或坡度(mm) 105 断面尺寸(mm) 156 铺砌厚度(mm) 107 基础垫层厚、宽(mm) 108910 合计100外观鉴定减分质量保证资料减分监理意见及签名工程质量等级评分得分：等级：统计：复核：技术主办：项目主管：日期：评表（15）盲沟质量检验评定表编号：项目名监理公路桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 沟底纵坡(％) 50 2 断面尺寸(mm) 50 3 4 5 678 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（16） 砌体和混凝土挡土墙质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砂浆或砼强度 (Mpa) 302 平面位置(mm) 153 顶面高程（mm ） 154 断面尺寸(mm) 205 底面高程（mm ） 106 表面平整度（mm ） 10789 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（17） 干砌片石挡土墙质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 平面位置(mm) 20 2 顶面高程(mm) 20 3 竖直度或坡度(％) 104 断面尺寸(mm) 205 底面高程(mm) 206 表面平整度（mm ） 107 8 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（18） 面板安装质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 每层面板顶高程(mm) 302 轴线偏位(mm) 403 面板竖直度或坡度 3045 678 9 10 合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（19） 加筋土挡土墙总体质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 墙顶平面位置(mm) 252 墙顶高程(mm) 203 墙面竖直度或坡度(mm) 254 面板缝宽(mm) 105 墙面平整度(mm) 2067810合 计100外 观 鉴 定减 分 质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（20） 锚喷支护质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 混凝土强度(Mpa) 352 锚杆拔力(KN) 353 喷层厚度(mm) 304 57 8 910 合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（21） 锥、护坡质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砂浆强度(Mpa) 302 顶面高程（mm ）153 表面平整度(mm) 104 坡度105 厚度(mm) 256 底面程程（mm）1078910 合计100外观鉴定减分质量保证资料减分监理意见及签名工程质量等级评分得分：等级：统计：复核：技术主办：项目主管：日期：评表（22）浆砌砌体质量检验评定表编号：项目名监理公路桩号及施工合同项检测项目规定值检测结果质量评次 或 检合合格率规定实得1 砂浆强度(Mpa)30 2 顶面高程（mm ） 10 3 竖直度或坡度 20 4 断面尺寸(mm) 20 5 表面乎整度(mm)20 678 910 合 计100外 观 鉴 定 减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（23） 干砌片石质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 顶面高程(mm) 15 2 外形尺寸(mm) 30 3 厚度(mm) 30 4 表面平整度(mm) 255678 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（24） 导流工程质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 砼或砂浆强度 (Mpa) 302 平面位置(mm) 203 长度(mm) 104 断面尺寸(mm) 205 高程(mm) 20 678 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（25） 水泥混凝土路面质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 弯拉强度(Mpa) 302 板厚度(mm) 203 平整度 154 抗滑构造深度(mm) 85 相邻板高差(mm) 86 纵、横缝顺直度(mm) 37 中线平面偏位(mm) 38 路面宽度(mm) 59 纵断高程(mm) 3 10 横坡(％) 5 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（26） 沥青混凝土面层和沥青碎（砾）石面层质量检验评定 项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 压实度(％) 2 平整度 3 弯沉值(0.01mm) 4 抗滑性能 5 厚度(mm) 6 中线平面偏位(mm)7 纵断高程(M)8 宽度(M) 9 横坡(％) 10 合 计 100外 观 鉴 定减 分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（27）沥青贯入式面层（或上拌下贯式面层）质量检验评定表 项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 平整度 20 2 弯沉值(0.01mm) 20 3 厚度(mm) 20 4 沥青总用量(kg ／m 2) 205 中线平面偏位 (mm) 56 纵断高程(mm) 57 宽度(mm) 58 横坡(％) 59 10合 计100外 观 鉴 定减 分 质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（28） 沥青表面处治面层质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 平整度 20 2 弯沉值(0．01mm) 203 厚度(mm) 204 沥青总用量(kg ／m 2) 205 中线平面偏位(mm)57 宽度(mm) 5 8 横坡(％)5 9 10合 计100外 观 鉴 定 减 分 质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（29） 半刚性基层（底基层）质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 压实度(％) 30 2 平整度(mm) 154 宽度(mm) 55 厚度(mm) 206 横坡(％) 57 强度(Mpa) 208910 合计100外观鉴定减分质量保证资料减分监理意见及签名工程质量等级评分得分：等级：统计：复核：技术主办：项目主管：日期：评表（30）级配碎石基层（底基层）质量检验评定表编号：项目名监理公路桩号及施工合同项检测项目规定值检测结果质量评次或检合合格率规定实得1 压实度(％) 302 平整度(mm) 253 纵断高程(mm) 54 宽度(mm) 55 厚度(mm) 306 横坡(％) 578910 合计100外观鉴定减分质量保证资料减分监理意见及签名工程质量等级评分得分：等级：统计：复核：技术主办：项目主管：日期：评表（31）填隙碎石〔矿渣)基层和底基层质量检验评定表编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 固体体积率(％) 30 2 平整度(mm) 25 3 纵断高程(mm) 5 4 宽度(mm) 5 5 厚度(mm) 30 6 横坡(％) 578 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（32） 路缘石铺设质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 直顺度(mm) 40 2 相邻两块高差(mm) 253 相邻两块缝宽(mm) 154 顶面高程（mm ） 205 678 9 10 合 计 100外 观 鉴 定减分质量保证资料减 分监理意见及签名工程质量等级评分 得分： 等级：统计： 复核： 技术主办： 项目主管： 日期：评表（33） 路肩质量检验评定表 编号：项目名 监理 公路 桩号及 施工 合同 项 次 检 测 项 目 规定值或 检 测 结 果 质 量 评检合合格率规定实得1 压实度(％) 30 2 平整度(mm) 20 3 横坡(％) 20 4 宽度(mm) 30 5 678 9 10 合 计 100外 观 鉴 定减分。

斜拉桥索塔测量方法 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】目录一、概述永宁黄河公路大桥全长3743.37m,共十八联、由东、西引桥、副桥和主桥组成。

主桥跨为110+260+110m钻石型双塔双索面斜拉桥。

主塔为钻石型钢筋混凝土结构，塔柱为单箱单室预应力钢筋混凝土箱形结构。

斜拉索采用扇形密索布置，梁上索距6m、塔顶8根斜拉索紧向索距2.5m，其下索距均2.2m。

承台顶高程为1105.211m，塔顶高程为1207.361m，由1.5m高塔座、18.5m高下塔柱、下横梁、82.15m高上塔柱和上横梁组成，总塔高102.15m。

其中41#、42#墩为主塔墩，40#、43#墩为过渡墩，主梁采用预应力钢筋混凝土双边箱四室结构。

1.1索塔施工测量主要技术指标塔柱底允许偏差：10mm。

塔柱倾斜度允许偏差：≤1/3000且不大于30mm。

塔柱外轮廓尺寸允许偏差：±20mm。

塔顶高程允许偏差：±20mm。

斜拉索锚具轴线允许偏差：±5mm；拉索锚固点高程允许偏差：±10mm。

1.2施工测量主要应用标准《公路桥涵施工技术规范》（JTG/TF50-2011）。

《工程测量规范》（GB50026-2007）。

《公路工程质量检验评定标准》（JTGF80/1-2004)。

《国家三、四等水准测量规范》（GB/T12898-2009）。

《)。

《全球定位系统(GPS)测量规范》(GB/T18314-2009)。

二、施工控制网的建立2.1施工控制网的等级设计院对本工程移交了10个平面控制点和10个高程控制点，等级均为国家二等。

平面控制点为西安80坐标系、中央子午线106度00分、投影面高程950米，高程为85国家高程系统。

2.2施工控制网的复测及加密平面控制网复测及主桥平面控制网加密采用GPS静态测量方式按二等精度要求进行测设，采用4台天宝SPS780型GPS接收机（标称精度为±5mm+1ppm）进行作业，采用边连接方式，按静态相对定位模式观测。

模板及支架检验批质量验收记录[混凝土索塔] 03012601□□□□单位工程名称分部工程名称混凝土索塔分项工程名称模板及支架验收部位*（+34.80～+39.30）施工单位项目负责人施工质量验收标准名称及编号[A]《铁路混凝土工程施工质量验收标准》(TB 10424-2010)[B]《高速铁路桥涵工程施工质量验收标准》(TB 10752-2010)施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 材料质量和结构形式[A]第4.2.1条采用钢模和木模，符合施工工艺和施工设计要求。

2 模板安装质量[A]第4.2.2条模板安装稳固牢靠，接缝严密，不漏浆。

符合要求。

3 承重模板拆除[A]第4.3.1条同条件养护下试件强度符合要求。

一般项目1 非承重模板拆除[A]第4.3.2条混凝土表面及棱角无损伤。

2混凝土塔段模板允许偏差（mm）塔段模板顶、底面尺寸+50、+1、+1、+2顶、底面高程±20 +5、+4、+4、+1平面十字线位置 5 0、5、3、2表面平整度 3 0、1、1、2、1、0、2、2、2、1孔道定位模板斜拉索管道两端中心位置3 /预应力筋孔道位置 3预埋配件预埋铁件、锚杆孔、通风孔等位置10 4、6、7、3锚具支承垫板与预留孔道轴线垂直度1°/施工作业人员质量责任登记施工单位检查评定结果专职质量检查员：年月日分项工程技术负责人：年月日分项工程负责人：年月日监理单位监理工程师：年月日钢筋（原材料及加工）检验批质量验收记录（Ⅰ）[混凝土索塔]03012602□□□□单位工程名称分部工程名称混凝土索塔分项工程名称钢筋验收部位*（+34.80～+39.30）施工单位项目负责人施工质量验收标准名称及编号[A]《铁路混凝土工程施工质量验收标准》(TB 10424-2010)[B]《高速铁路桥涵工程施工质量验收标准》(TB 10752-2010)施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 钢筋材质[A]第5.2.1条合格证17份，编号：HFQ3-***O-GJ-20110708-3～4，HFQ3-***O-GJ-20110806-3～4，HFQ3-***O-GJ-20110814-6～11，HFQ3-***O-GJ-20110601-5～7，HFQ3-***O-GJ-20110806-11～13，HFQ3-***O-GJ- 20110901-7，符合要求。
