同心度检具使用手册

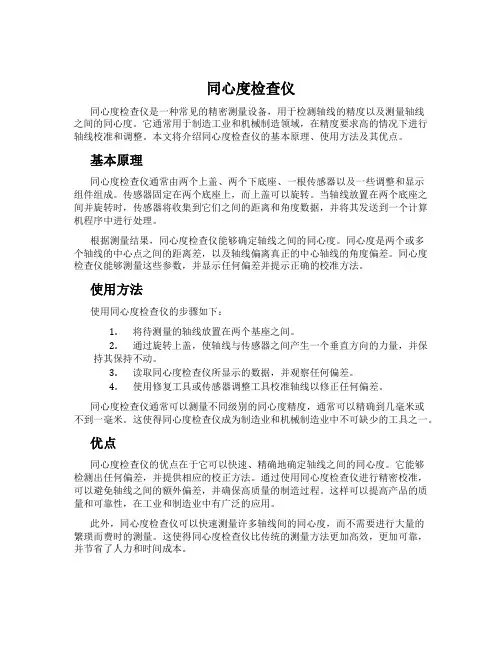

同心度检查仪同心度检查仪是一种常见的精密测量设备，用于检测轴线的精度以及测量轴线之间的同心度。

它通常用于制造工业和机械制造领域，在精度要求高的情况下进行轴线校准和调整。

本文将介绍同心度检查仪的基本原理、使用方法及其优点。

基本原理同心度检查仪通常由两个上盖、两个下底座、一根传感器以及一些调整和显示组件组成。

传感器固定在两个底座上，而上盖可以旋转。

当轴线放置在两个底座之间并旋转时，传感器将收集到它们之间的距离和角度数据，并将其发送到一个计算机程序中进行处理。

根据测量结果，同心度检查仪能够确定轴线之间的同心度。

同心度是两个或多个轴线的中心点之间的距离差，以及轴线偏离真正的中心轴线的角度偏差。

同心度检查仪能够测量这些参数，并显示任何偏差并提示正确的校准方法。

使用方法使用同心度检查仪的步骤如下：1.将待测量的轴线放置在两个基座之间。

2.通过旋转上盖，使轴线与传感器之间产生一个垂直方向的力量，并保持其保持不动。

3.读取同心度检查仪所显示的数据，并观察任何偏差。

4.使用修复工具或传感器调整工具校准轴线以修正任何偏差。

同心度检查仪通常可以测量不同级别的同心度精度，通常可以精确到几毫米或不到一毫米。

这使得同心度检查仪成为制造业和机械制造业中不可缺少的工具之一。

优点同心度检查仪的优点在于它可以快速、精确地确定轴线之间的同心度。

它能够检测出任何偏差，并提供相应的校正方法。

通过使用同心度检查仪进行精密校准，可以避免轴线之间的额外偏差，并确保高质量的制造过程。

这样可以提高产品的质量和可靠性，在工业和制造业中有广泛的应用。

此外，同心度检查仪可以快速测量许多轴线间的同心度，而不需要进行大量的繁琐而费时的测量。

这使得同心度检查仪比传统的测量方法更加高效，更加可靠，并节省了人力和时间成本。

总结同心度检查仪是一种精密的测量设备，用于测量轴线之间的同心度。

它通过精确测量和显示轴线之间的距离和角度偏差，帮助工程师们快速确定轴线间的任何偏差，并提供相应的修复方法，以保证高精度制造和生产过程。

圆度仪操作规程1. 引言圆度仪是一种用于测量物体圆度和同心度的精密仪器。

本操作规程旨在确保圆度仪的正确使用和操作，以保证测量结果的准确性和可靠性。

2. 仪器准备2.1 确保圆度仪放置在水平稳定的工作台上，并固定好。

2.2 检查仪器的电源线是否连接良好，并确保电源稳定。

2.3 检查仪器的各个部件是否完好，如测头、测量平台等。

2.4 打开仪器电源，等待仪器启动并进入工作状态。

3. 校准仪器3.1 使用已知直径的标准圆柱体进行仪器校准。

将标准圆柱体放置在测量平台上，并确保其与测头接触良好。

3.2 进入仪器校准模式，按照仪器说明书的要求进行校准操作。

3.3 校准完成后，检查校准结果是否符合要求，如有偏差，重新进行校准。

4. 测量操作4.1 将待测物体放置在测量平台上，并确保其与测头接触良好。

4.2 进入测量模式，按照仪器说明书的要求进行测量操作。

4.3 在测量过程中，避免触摸或移动待测物体，以免影响测量结果。

4.4 测量完成后，记录测量结果，并进行必要的数据处理和分析。

5. 仪器维护5.1 每次使用结束后，关闭仪器电源，并拔掉电源线。

5.2 清洁仪器表面和测头，可以使用干净的软布轻轻擦拭。

5.3 定期检查仪器的各个部件是否正常，如有故障或损坏，及时联系维修人员进行修理或更换。

5.4 定期进行仪器的校准和验证，以确保测量结果的准确性和可靠性。

6. 安全注意事项6.1 在使用圆度仪时，应穿戴适当的个人防护装备，如手套和护目镜。

6.2 避免将圆度仪暴露在潮湿、尘土较多或腐蚀性气体环境中。

6.3 不要将圆度仪用于超出其额定测量范围的物体。

6.4 不要在圆度仪上放置重物或施加过大的力量。

6.5 在使用过程中，如发现任何异常情况或故障，应立即停止使用，并联系维修人员。

7. 结论本操作规程详细介绍了圆度仪的操作流程和注意事项，通过正确使用和操作圆度仪，可以获得准确可靠的测量结果。

在使用圆度仪时，务必严格按照本规程的要求进行操作，以确保测量结果的准确性和可靠性。

.
;. 操作步骤
加完垫子后，按下列步骤进行：
一、调整联轴器间距：
利用3+2标准块进行，尽量做到上、下、左、右开口一致。

二、架表测量：
1、先测径向左右偏差和轴向左右偏差：
首先将百分表转到90°后调“0”位，再转到270°，根据测出值的一半敲电机左（或右）测面，使电机平移。

敲电机左后侧（或右）测面，调右（或左）开口。

再将百分表在270°方位大针调“0”，转到90°再测一次。

2、先紧右后脚（或左后脚）螺栓，不要紧死；而后对角
紧左前脚（或右前脚）螺栓。

最后将另外两条螺丝紧固好，也不要紧死。

3、将百分表转到180度方位，大针调“0”，转到0°根据
0°的值，再用紧电机地脚螺丝的方法进行微调。

三、二次紧固。

四、验表后，收拾工具，打扫现场。

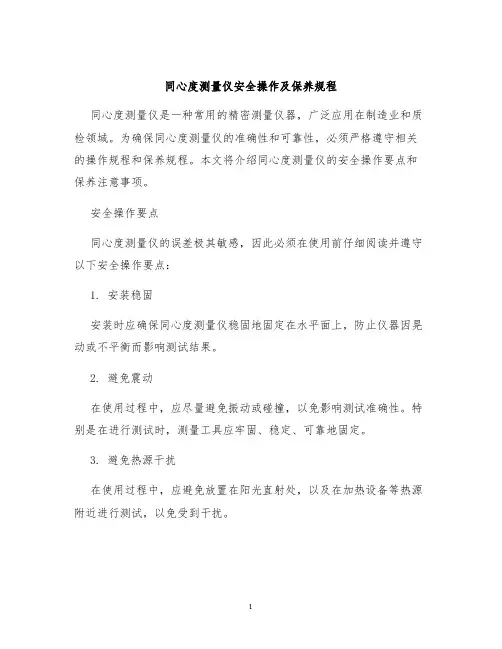

同心度测量仪安全操作及保养规程同心度测量仪是一种常用的精密测量仪器，广泛应用在制造业和质检领域。

为确保同心度测量仪的准确性和可靠性，必须严格遵守相关的操作规程和保养规程。

本文将介绍同心度测量仪的安全操作要点和保养注意事项。

安全操作要点同心度测量仪的误差极其敏感，因此必须在使用前仔细阅读并遵守以下安全操作要点：1. 安装稳固安装时应确保同心度测量仪稳固地固定在水平面上，防止仪器因晃动或不平衡而影响测试结果。

2. 避免震动在使用过程中，应尽量避免振动或碰撞，以免影响测试准确性。

特别是在进行测试时，测量工具应牢固、稳定、可靠地固定。

3. 避免热源干扰在使用过程中，应避免放置在阳光直射处，以及在加热设备等热源附近进行测试，以免受到干扰。

4. 避免温度变化在测试时，应尽可能避免温度的变化。

测试前应等待测量仪与室内环境温度达到稳定状态。

5. 保持清洁同心度测量仪及相应工具应定期清洁和维护。

使用过后应清除灰尘和污垢，以保持仪器的精度。

6. 避免接触化学物品同心度测量仪周围的环境应尽量避免接触化学物品或其他腐蚀性物质，以免对测量仪造成损害。

7. 工作地点干燥使用同心度测量仪的工作区域应保持干燥，以免受到潮湿和腐蚀。

保养注意事项除了严格遵守以上安全操作要点，同心度测量仪还需要定期进行保养。

以下是同心度测量仪的保养注意事项：1. 定期校准同心度测量仪的精度需要定期进行校准。

在使用一段时间后，会出现误差增大的情况，此时应进行校准和重新校准。

2. 周期性清洁同心度测量仪需要定期进行清洁，以确保仪器的精度。

在每次使用后，应使用软刷和柔软的布清除表面积尘，不要使用任何溶剂。

3. 保持干燥同心度测量仪需要保持干燥，过度潮湿可能会影响测试精度。

当测量仪被潮湿时，应清除表面水分和存放至干燥处。

4. 定期更换部件同心度测量仪需定期更换部件，如接触点、密封圈、O形圈、滑动块等。

更换部件之前，应按照说明书的要求进行拆卸和安装。

5. 定期进行检查同心度测量仪需要进行定期检查。

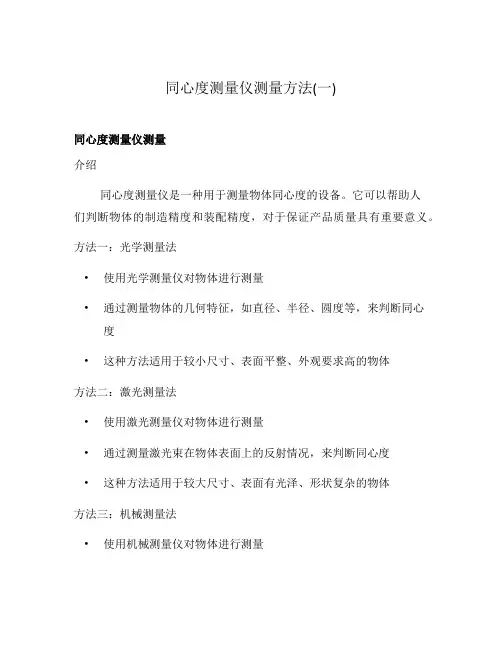

同心度测量仪测量方法(一)同心度测量仪测量介绍同心度测量仪是一种用于测量物体同心度的设备。

它可以帮助人们判断物体的制造精度和装配精度，对于保证产品质量具有重要意义。

方法一：光学测量法•使用光学测量仪对物体进行测量•通过测量物体的几何特征，如直径、半径、圆度等，来判断同心度•这种方法适用于较小尺寸、表面平整、外观要求高的物体方法二：激光测量法•使用激光测量仪对物体进行测量•通过测量激光束在物体表面上的反射情况，来判断同心度•这种方法适用于较大尺寸、表面有光泽、形状复杂的物体方法三：机械测量法•使用机械测量仪对物体进行测量•通过测量物体表面的接触点、直线度、平行度等指标，来判断同心度•这种方法适用于较大尺寸、表面非平整、形状简单的物体方法四：电子测量法•使用电子测量仪对物体进行测量•通过测量物体的电阻、电容、电感等电特性，来判断同心度•这种方法适用于电子元器件、电路板等物体的测量方法五：声波测量法•使用声波测量仪对物体进行测量•通过测量物体对声波的传播和反射情况，来判断同心度•这种方法适用于一些非常小的物体的测量结论同心度测量仪是一种多功能的设备，不同的测量方法适用于不同类型的物体。

在实际应用中，我们可以根据物体的特点选择合适的测量方法来进行同心度测量。

这样可以提高测量的准确性和效率，同时也能保证产品质量的稳定性。

同心度测量仪测量方法的选择与应用1. 光学测量法•适用范围：较小尺寸、表面平整、外观要求高的物体•测量原理：通过光学测量仪对物体的几何特征进行测量，如直径、半径、圆度等，以判断同心度。

•优点：测量结果准确，能够满足对精度要求比较高的物体测量需求。

•缺点：适用范围有限，对于大尺寸、表面不平整或形状复杂的物体不适用。

2. 激光测量法•适用范围：较大尺寸、表面有光泽、形状复杂的物体•测量原理：通过激光测量仪对物体表面反射的激光束进行测量，以判断同心度。

•优点：能够应对形状复杂的物体测量需求，测量结果准确可靠。

○使用注意○使用注意
1 请不要在检具上面放置其它不相关产品。

1 请不要在检具上面放置其它不相关产品。

2 请不要在检测面，检出板，检出块，0接触面，相关配件，夹紧器等上面加以强力或撞击。

2 请不要在检测面，检出板，检出块，0接触面，相关配件，夹紧器等上面加以强力或撞击。

3 请在高温（40度以下）低温（5度以上）之间使用与保管。

3 请在高温（40度以上）低温（5度以下）之间使用与保管。

4 由于检出部是树脂制作的，请勿靠近火苗。

4 由于检出部是树脂制作的，请勿靠近火苗。

○安全守则
○安全守则 1 请不要在倾斜的地板上使用及保管。

1 请不要在倾斜的地板上使用及保管。

2 检具在使用和保管的时候，请将脚轮制动关闭。

2 检具在使用和保管的时候，请将脚轮制动关闭。

3 用叉车搬运的时候，请在∇（黄色三角形）记号的位置将叉车插入，并使用缆绳防止检具滑动 3 用叉车搬运的时候，请在∇（黄色三角形）记号的位置将叉车插入，并使用缆绳防止检具滑动
4 用绳缆吊起的时候，请用绳缆穿过□（绿色四角形）记号的位置。

4 用绳缆吊起的时候，请用绳缆穿过□（绿色四角形）记号的位置。

5 检具搬运时的绳缆应挂在骨架上以免变形。

5 检具搬运时的绳缆应挂在骨架上以免变形。

6 使用检具时，请戴上手套。

6 使用检具时，请戴上手套。

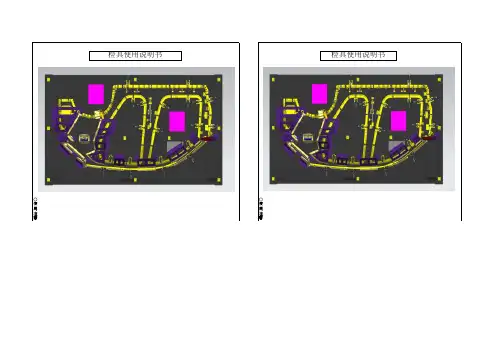

检具使用说明书
检具使用说明书。

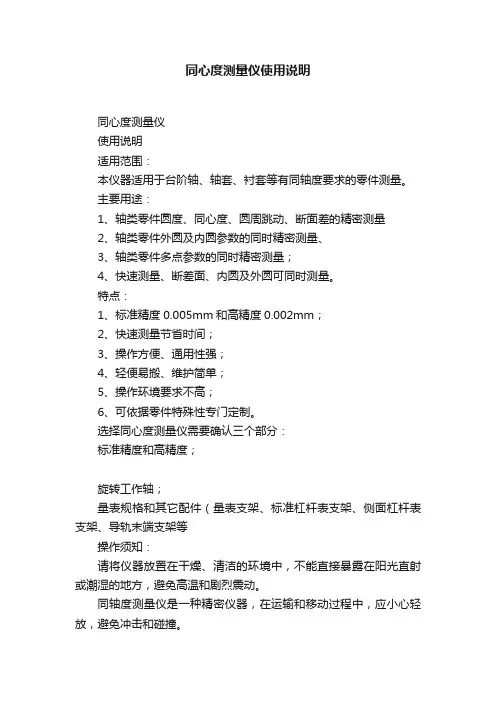

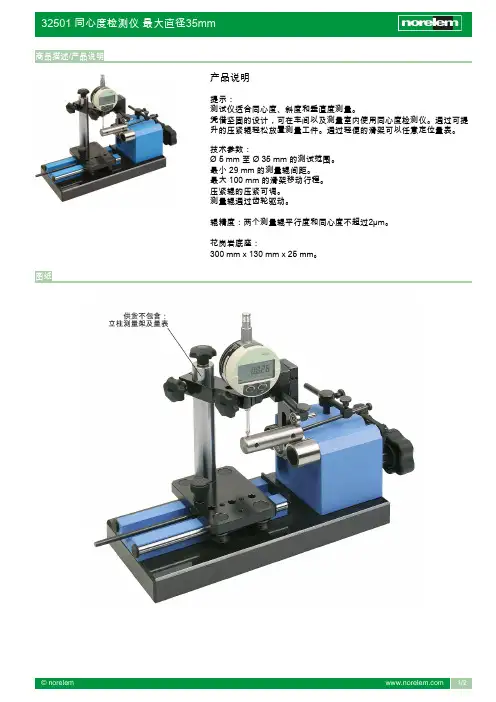

同心度测量仪使用说明同心度测量仪使用说明适用范围：本仪器适用于台阶轴、轴套、衬套等有同轴度要求的零件测量。

主要用途：1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量2、轴类零件外圆及内圆参数的同时精密测量、3、轴类零件多点参数的同时精密测量；4、快速测量、断差面、内圆及外圆可同时测量。

特点：1、标准精度0.005mm和高精度0.002mm；2、快速测量节省时间；3、操作方便、通用性强；4、轻便易搬、维护简单；5、操作环境要求不高；6、可依据零件特殊性专门定制。

选择同心度测量仪需要确认三个部分：标准精度和高精度；旋转工作轴；量表规格和其它配件（量表支架、标准杠杆表支架、侧面杠杆表支架、导轨末端支架等操作须知：请将仪器放置在干燥、清洁的环境中，不能直接暴露在阳光直射或潮湿的地方，避免高温和剧烈震动。

同轴度测量仪是一种精密仪器，在运输和移动过程中，应小心轻放，避免冲击和碰撞。

为了不影响仪器的精确度，应使用干净的软布或脱脂棉蘸纯酒精或专用清洗剂擦拭“旋转工作轴”和“导向轴”，避免用手触摸和直接擦拭。

定期对仪器做防锈、清洁等保养工作，防止酸性（腐蚀性）等物质接触仪器表面。

使用时仪器应水平放置，以防止在测量过程中工件轴向移动。

使用方法：1、根据被测工件大小调节“压轮”高度，使“压轮”能够以合适的压力压住被测工件。

2、通过“操作手柄”升起“压轮”，将被测工件放置在“旋转工作轴”上，然后将“压轮”归位。

3、调节“表架”的高度，并将其移动，使千分表（百分表）测头接触被测工件表面，调整表盘指针归零。

4、调节“杠杆表”测头至被测工件合适位置，并使之接触工件表面，调整表盘指针归零。

5、旋转手轮，根据实际情况微调表头，完成读数。

维护与保养所有部件都应保持清洁，若有细小灰尘，可用吹气球吹去，若有油渍或指印，请使用棉纱轻轻抹去。

同轴度测量仪是一种精密仪器，禁止自行拆装，以防止降低仪器的测量精度或者损坏仪器。

同轴度测量仪不使用时，并用防尘罩盖好，以避免灰尘；涂上防锈油并贮藏在干燥的地方，以避免生锈。

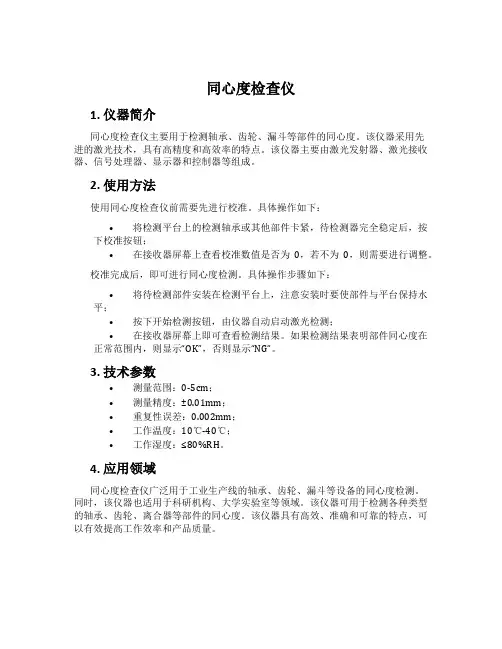

同心度检查仪1. 仪器简介同心度检查仪主要用于检测轴承、齿轮、漏斗等部件的同心度。

该仪器采用先进的激光技术，具有高精度和高效率的特点。

该仪器主要由激光发射器、激光接收器、信号处理器、显示器和控制器等组成。

2. 使用方法使用同心度检查仪前需要先进行校准。

具体操作如下：•将检测平台上的检测轴承或其他部件卡紧，待检测器完全稳定后，按下校准按钮；•在接收器屏幕上查看校准数值是否为0，若不为0，则需要进行调整。

校准完成后，即可进行同心度检测。

具体操作步骤如下：•将待检测部件安装在检测平台上，注意安装时要使部件与平台保持水平；•按下开始检测按钮，由仪器自动启动激光检测；•在接收器屏幕上即可查看检测结果。

如果检测结果表明部件同心度在正常范围内，则显示“OK”，否则显示“NG”。

3. 技术参数•测量范围：0-5cm；•测量精度：±0.01mm；•重复性误差：0.002mm；•工作温度：10℃-40℃；•工作湿度：≤80%RH。

4. 应用领域同心度检查仪广泛用于工业生产线的轴承、齿轮、漏斗等设备的同心度检测。

同时，该仪器也适用于科研机构、大学实验室等领域。

该仪器可用于检测各种类型的轴承、齿轮、离合器等部件的同心度。

该仪器具有高效、准确和可靠的特点，可以有效提高工作效率和产品质量。

5. 总结同心度检查仪是一种广泛应用于工业生产和科研领域的精密检测工具。

该仪器采用先进的激光技术，具有高精度和高效率的特点。

该仪器可以有效提高工作效率和产品质量，同时也能够满足科研机构、大学实验室等领域的需求。

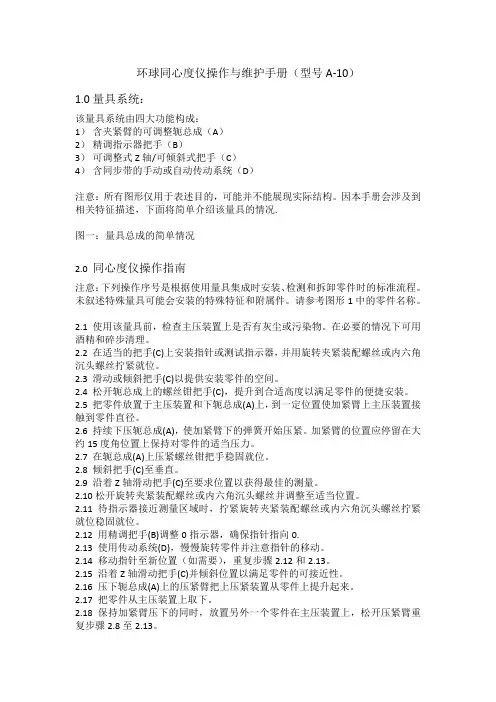

环球同心度仪操作与维护手册（型号A-10）1.0量具系统：该量具系统由四大功能构成：1）含夹紧臂的可调整轭总成（A）2）精调指示器把手（B）3）可调整式Z轴/可倾斜式把手（C）4）含同步带的手动或自动传动系统（D）注意：所有图形仅用于表述目的，可能并不能展现实际结构。

因本手册会涉及到相关特征描述，下面将简单介绍该量具的情况.图一：量具总成的简单情况2.0 同心度仪操作指南注意：下列操作序号是根据使用量具集成时安装、检测和拆卸零件时的标准流程。

未叙述特殊量具可能会安装的特殊特征和附属件。

请参考图形1中的零件名称。

2.1 使用该量具前，检查主压装置上是否有灰尘或污染物。

在必要的情况下可用酒精和碎步清理。

2.2 在适当的把手(C)上安装指针或测试指示器，并用旋转夹紧装配螺丝或内六角沉头螺丝拧紧就位。

2.3 滑动或倾斜把手(C)以提供安装零件的空间。

2.4 松开轭总成上的螺丝钳把手(C)，提升到合适高度以满足零件的便捷安装。

2.5 把零件放置于主压装置和下轭总成(A)上，到一定位置使加紧臂上主压装置接触到零件直径。

2.6 持续下压轭总成(A)，使加紧臂下的弹簧开始压紧。

加紧臂的位置应停留在大约15度角位置上保持对零件的适当压力。

2.7 在轭总成(A)上压紧螺丝钳把手稳固就位。

2.8 倾斜把手(C)至垂直。

2.9 沿着Z轴滑动把手(C)至要求位置以获得最佳的测量。

2.10松开旋转夹紧装配螺丝或内六角沉头螺丝并调整至适当位置。

2.11 待指示器接近测量区域时，拧紧旋转夹紧装配螺丝或内六角沉头螺丝拧紧就位稳固就位。

2.12 用精调把手(B)调整0指示器，确保指针指向0.2.13 使用传动系统(D)，慢慢旋转零件并注意指针的移动。

2.14 移动指针至新位置（如需要），重复步骤2.12和2.13。

2.15 沿着Z轴滑动把手(C)并倾斜位置以满足零件的可接近性。

2.16 压下轭总成(A)上的压紧臂把上压紧装置从零件上提升起来。
