Q BQB 521-2009桥梁缆索镀锌钢丝用盘条(发布稿)

宝山钢铁股份有限公司企业标准Q/BQB 501-2003 盘条尺寸、外形、重量及允许偏差代替 Q/BQB 501-19981 范围本标准规定了盘条尺寸、外形、重量及允许偏差。

本标准适用于宝山钢铁股份有限公司生产的直径为5mm～26mm各类钢的盘条。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 8170数值修约规则3 分类与代号普通精度 A级较高精度 B级高级精度 C级4 尺寸、外形及允许偏差4.1盘条的公称直径和横截面积应符合表1的规定。

4.2盘条直径允许偏差和不圆度应符合表1相应精度的规定。

不圆度是指盘条同一截面上的最大直径与最小直径之差。

4.3 精度级别应在合同中注明。

未注明者，按A级精度执行。

4.4 根据需方要求，经供需双方协议，可供应表1规定以外其他尺寸的盘条。

5 重量5.1 盘条以实际重量交货。

盘条的理论重量参考表1的规定。

5.2 每盘由一整根盘条组成。

盘重一般应为1900kg～2400kg。

允许每交货批有10％的盘数（不足两盘的允许有两盘）的盘重小于1900kg，但不小于1000kg。

5.3 根据需方要求，经供需双方协议，亦可供应其他盘重的盘条。

6 盘卷尺寸盘卷外形的参考尺寸见表2。

宝山钢铁股份有限公司2003-06-04发布 2003-12-15实施生活话题 & 阅读体验 & E书共享 & 影音交流 QQ群As a reader（74398380）生活 读书 新知Q/BQB 501-2003Q/BQB 501-2003表2内径外径高度卷取方向850mm 1250mm2400mm（最大）逆时针方向7 标记示例按Q/BQB 512供货，用SWRH82B轧成的直径为12.5mm，B级精度的盘条，其标记为：盘条 SWRH82B－12.5－B－Q/BQB 5128 检验部位检验取样部位距盘卷端部最小距离应符合表3的规定。

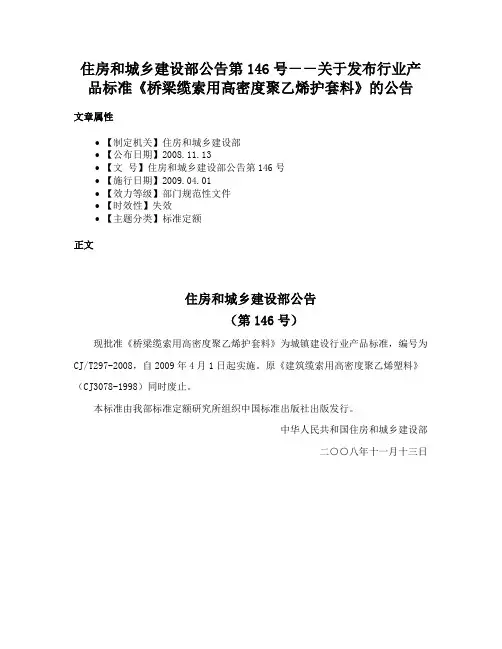

住房和城乡建设部公告第146号－－关于发布行业产品标准《桥梁缆索用高密度聚乙烯护套料》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2008.11.13
•【文号】住房和城乡建设部公告第146号
•【施行日期】2009.04.01
•【效力等级】部门规范性文件
•【时效性】失效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第146号）
现批准《桥梁缆索用高密度聚乙烯护套料》为城镇建设行业产品标准，编号为CJ/T297-2008，自2009年4月1日起实施。

原《建筑缆索用高密度聚乙烯塑料》（CJ3078-1998）同时废止。

本标准由我部标准定额研究所组织中国标准出版社出版发行。

中华人民共和国住房和城乡建设部
二○○八年十一月十三日。

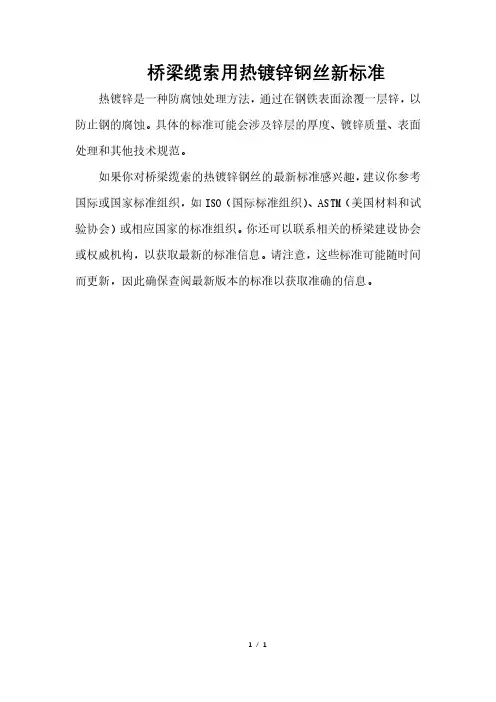

桥梁缆索用热镀锌钢丝新标准热镀锌是一种防腐蚀处理方法，通过在钢铁表面涂覆一层锌，以防止钢的腐蚀。

具体的标准可能会涉及锌层的厚度、镀锌质量、表面处理和其他技术规范。

如果你对桥梁缆索的热镀锌钢丝的最新标准感兴趣，建议你参考国际或国家标准组织，如ISO（国际标准组织）、ASTM（美国材料和试验协会）或相应国家的标准组织。

你还可以联系相关的桥梁建设协会或权威机构，以获取最新的标准信息。

请注意，这些标准可能随时间而更新，因此确保查阅最新版本的标准以获取准确的信息。

1/ 1。

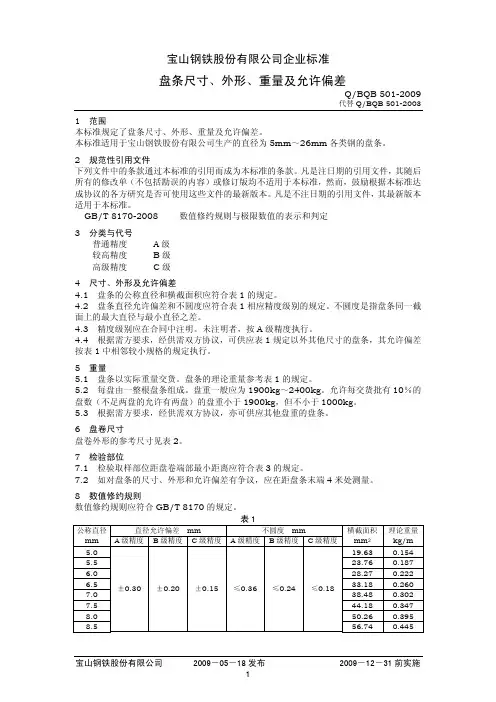

宝山钢铁股份有限公司 2009－05－18发布 2009－12－31前实施宝山钢铁股份有限公司企业标准盘条尺寸、外形、重量及允许偏差Q/BQB 501-2009代替Q/BQB 501-20031 范围本标准规定了盘条尺寸、外形、重量及允许偏差。

本标准适用于宝山钢铁股份有限公司生产的直径为5mm ～26mm 各类钢的盘条。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 8170-2008 数值修约规则与极限数值的表示和判定3 分类与代号普通精度 A 级较高精度 B 级高级精度 C 级4 尺寸、外形及允许偏差4.1 盘条的公称直径和横截面积应符合表1的规定。

4.2 盘条直径允许偏差和不圆度应符合表1相应精度级别的规定。

不圆度是指盘条同一截面上的最大直径与最小直径之差。

4.3 精度级别应在合同中注明。

未注明者，按A 级精度执行。

4.4 根据需方要求，经供需双方协议，可供应表1规定以外其他尺寸的盘条，其允许偏差按表1中相邻较小规格的规定执行。

5 重量5.1 盘条以实际重量交货。

盘条的理论重量参考表1的规定。

5.2 每盘由一整根盘条组成。

盘重一般应为1900kg ～2400kg 。

允许每交货批有10％的盘数（不足两盘的允许有两盘）的盘重小于1900kg ，但不小于1000kg 。

5.3 根据需方要求，经供需双方协议，亦可供应其他盘重的盘条。

6 盘卷尺寸盘卷外形的参考尺寸见表2。

7 检验部位7.1 检验取样部位距盘卷端部最小距离应符合表3的规定。

7.2 如对盘条的尺寸、外形和允许偏差有争议，应在距盘条末端4米处测量。

8 数值修约规则数值修约规则应符合GB/T 8170的规定。

《高强度大桥缆索钢丝用热轧盘条》行业标准编制说明一、任务来源《高强度大桥缆索钢丝用盘条国产化攻关》课题，为国家科技部科技支持项目《高强度大桥缆索的研究及国产化》项目中的子课题之一，其中《桥梁缆索高强度钢丝用热轧盘条》行业标准，是《高强度大桥缆索钢丝用盘条国产化攻关》项目的研究内容之一，通过该课题的研究成果及产业化，制定一项桥梁缆索用高强度度钢丝盘条的行业标准，通过制定该项标准，填补我国没有大桥缆索高强度钢丝用盘条的国家标准的空白，使国内钢铁行业有一个统一的生产和验收的技术依据，同时提高我国高强度钢丝用热轧盘条的生产技术水平及产业化的规模，扩大中国大桥缆索的生产技术，进而扩大中国制造的大桥缆索在世界各国桥梁建设中的市场占有率。

根据工业和信息化部工信厅[2009]104号文《关于印发2009年第一批工业行业标准制修订计划的通知》、SAC/TC183 全国钢标委 [2009]15号文《关于下达全国钢标委2009年第一批行业标准制修订项目计划的通知》的要求，由江阴兴澄特种钢铁有限公司、冶金工业信息标准研究院负责制订《高强度大桥缆索钢丝用热轧盘条》行业标准。

二、国内外桥梁缆索用盘条技术发展现状目前国内外桥梁缆索技术发展具几个发展趋势：随着桥梁跨经的增大，桥梁缆索材料向高强度和超高强度发展；桥梁缆索的使用寿命要求提高；桥梁缆索的抗风雨振性能要求提高桥梁使用安全性和可靠性要求更高。

桥梁缆索用镀锌钢丝是大桥的主要受力构件，其技术性能指标要求很高，过去一直以高价从国外进口，1994年以后，江阴华新钢缆、上海申佳、江西九江等企业相继投产，广东虎门大桥悬索用普通松驰镀锌钢丝，被江阴华新钢缆与德国联合中标，由此填补了此类产品国内生产的空白，结束了我国长期依赖进口的局面。

抗拉强度是主缆钢丝的重要指标，湖北宜昌大桥、江苏江阴大桥的主缆钢丝的抗拉强度都是1600Mpa, 随着大桥跨经的增加，为减少主缆索重量，国际上以提高钢丝的抗拉强度为发展趋势，明石海峡大桥主缆钢丝的抗拉强度提高到1760Mpa，重庆鹅公岩大桥、江苏润杨大桥的主缆钢丝的强度为1670Mpa，广西柳州红光大桥、浙江舟山西堠门大桥主缆索钢丝强度提高到1770Mpa，目前已经建成的苏通大桥主跨度达到1088米，主缆索钢丝强度要求达到1770Mpa以上。

宝山钢铁股份有限公司企业标准各向同性高强度冷连轧钢板及钢带Q/BQB 412-2009代替BZJ 412－20071 范围本标准规定了各向同性高强度冷连轧钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志和检验文件等。

本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的各向同性高强度冷连轧钢板及钢带（以下简称钢板及钢带）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验方法GB/T 2523-2008 冷轧金属薄板（带）表面粗糙度和峰值数的测量方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属薄板和薄带塑性应变比（r值）试验方法GB/T 5028-1999 金属薄板和薄带拉伸应变硬化指数（n值）试验方法GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分:感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差SAE J911-1998 冷轧钢板表面粗糙度和峰值数测量方法3 术语和定义3.1 各向同性高强度钢各向同性高强钢是对塑性应变比（r值）进行限定的钢。

关于铁路建设项目实施阶段材料价差调整的指导意见[日期：2010-01-07] 来源：作者：[字体：大中小]铁道部文件铁建设〔2009〕46号关于铁路建设项目实施阶段材料价差调整的指导意见各铁路局，各铁路公司（筹备组）：为贯彻落实党中央、国务院关于加快铁路建设的要求，又好又快地完成大规模高标准铁路建设任务，建设精品工程、安全工程和节约工程，真实反映建设成本，规范铁路建设实施阶段材料价差调整工作，保证建设项目正常有序顺利进行，现就铁路建设项目实施阶段材料价差调整提出以下指导意见：一、价差计算1．按115号文及配套办法编制概算的项目依据铁道部《铁路基本建设工程设计概算编制办法》（铁建管[1998]11 5号，以下简称115号文）及配套办法编制概算的建设项目，2007年9月30日前，按铁道部发布的年度材料价差系数及原规定计算材料价差；2007年10月1日后，按铁道部发布的季度材料价差系数及本指导意见计算材料价差。

建设单位招标材料的价差，根据有关规定，按批准的变更设计计算。

今后材料价差系数每季度发布一次。

2．按113号文编制概算的项目依据铁道部《铁路基本建设工程设计概（预）算编制办法》（铁建设[2006]113号，以下简称113号文）编制概算的建设项目， 2007年10月1日后完成工程（以验工计价为准）中的钢材、水泥等主要材料（见附件），由施工企业采购的，按照铁道部经规院发布的《铁路工程建设主要材料价格信息》当期信息价与编制期概算价之差计算材料价差。

建设单位招标材料的价差，根据有关规定，按批准的变更设计计算。

二、价差分担1．按115号文及配套办法编制概算的项目施工合同有风险包干费的，概算中材料价格变化幅度（以批准编制期概算为准）在±5%以内部分由施工企业承担，超出部分纳入概算并由建设单位承担。

施工合同没有风险包干费的，概算中材料价格变化幅度（以批准编制期概算为准）在±3%以内部分由施工企业承担，超出部分纳入概算并由建设单位承担。

东海大桥斜拉索制造技术规范1.范围1.1本节工程为斜拉索的制造，其工作内容包括钢丝及所制作材料的提供、斜拉索的制造、试验、锚具、连接件、防护、抗振措施或装置、储存。

所有成品均应运至安装现场监理工程师指定的地点。

1.2斜拉索斜拉索采用直径为7mm的低松弛高强度镀锌钢丝，本工程斜拉索共分6类，钢丝根数为109、139、163、187、199、211丝，斜拉索断面呈正六边形或缺角正六边形紧密排列，经左旋轻度扭绞而成。

为确保钢丝防护的可靠性，制索时按图纸规定其外热挤双层PE防护套，外层PE防护套的颜色根据景观要求按图纸规定选用。

斜拉索的各项技术标准应符合图纸及《斜拉索桥热挤聚乙烯高强钢丝拉索技术条件》（GB/T18365-2001）的要求。

2.材料2.1 钢丝制造斜拉索的钢丝的尺寸、外形、重量、力学性能以及化学成分的要求应符合《桥梁缆索用热镀锌钢丝》（GB/T17101-1997）的规定。

在交货的成品钢丝中，不得有任何形式的接头。

主要技术指标应满足下表1规定。

表1 Φ7mm高强度镀锌钢丝技术要求2.2 钢丝镀锌层的附着量应大于300g/m2。

镀锌层应按《锌钢丝锌层硫酸铜试验方法》（GB/T 2972-1991）和《镀锌钢丝锌层重量试验方法》（GB/T2973-1991）进行检验。

2.3 锚具宜选用40Cr钢制作，应符合《合金结构钢技术条件》（GB3077-88）的要求。

钢材化学性能及力学性能应符合下表2的要求。

锚杯与螺母的毛坯应为锻件。

锚具在表面镀锌前必须逐个按《锻轧钢棒超声波检验方法》（GB/T 4162-1991）B级探伤，并作磁粉探伤，磁粉探伤按《钢制压力容器磁粉探伤》（JB4730-1994）Ⅱ级进行。

冷铸镦头锚选用型号应与选用的斜拉索型号相匹配。

规格相同的锚具部件，应具有互换性。

表2 锚具钢材化学成分及力学性能技术要求2.4冷铸用环氧树脂、固化剂、增塑剂、稀释剂、填充剂（岩粉）、钢丸等，应符合图纸或监理工程师要求，其中的化工原料应符合工业纯标准。

专利名称：桥梁缆索用热镀锌铜钛合金钢丝专利类型：实用新型专利
发明人：赵军,梁振西,薛花娟,朱晓熊,梁中梅申请号：CN201621400508.1
申请日：20161220
公开号：CN206396308U
公开日：
20170811
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种桥梁缆索用热镀锌铜钛合金钢丝，包括钢丝基体（3），钢丝基体（3）表面覆盖厚度均匀的锌铜钛合金镀层，锌铜钛合金镀层为两层结构，内层为耐蚀性强、硬度高的合金过渡层（2），外层为塑性较好、表面光滑的合金外镀层（1）。

锌铜钛合金镀层厚度质量不低于300g/m。

钢丝基体（3）采用中、高碳成分的高强钢丝。

其防腐层厚度均匀、组织细密，与基体结合良好，强度高、抗蠕变性能好。

热镀锌铜钛合金钢丝表面光滑，防腐效果好，使用寿命长。

申请人：江苏法尔胜缆索有限公司,江苏东纲金属制品有限公司,梁振西
地址：214445 江苏省无锡市江阴市澄常开发区
国籍：CN
代理机构：江阴市同盛专利事务所(普通合伙)
代理人：孙燕波
更多信息请下载全文后查看。
