悬索桥检测项目及频率

桥梁悬索索检测方案确保结构安全和稳定性桥梁是现代交通基础设施中不可或缺的一部分，而悬索桥作为一种重要的桥梁类型，在连接两地交通的同时，也承受着巨大的负荷。

为了确保悬索桥的结构安全和稳定性，悬索索的检测方案变得尤为重要。

本文将介绍一种有效的悬索索检测方案，以确保悬索桥的安全运行。

一、悬索索的作用和结构组成悬索索是悬索桥中重要的承重部分，其作用是将桥梁的荷载传递到桥塔上。

悬索索通常由多股钢绞线织成，通过锚固于桥塔和锚块上来实现对桥梁的支撑。

它的结构组成包括主索、侧索和斜索等部分。

二、悬索索的检测方法为了确保悬索索的结构安全和稳定性，需要进行定期的检测和维护。

下面将介绍一种常用的悬索索检测方案。

1. 目视观察目视观察是最简单的一种悬索索检测方法。

检测人员进行维修和巡视时，通过观察悬索索是否出现明显的断裂、腐蚀或变形等情况，进一步判断是否需要进行更为详细的检测和维修。

2. 高空无人机检测高空无人机检测技术在悬索桥的日常维护中起到了重要作用。

无人机搭载高清摄像设备和传感器，能够对悬索索进行全方位的监测和检测。

通过无人机的飞行和图像采集，可以及时发现悬索索的异常情况，如腐蚀、断裂等，并及时采取相应的维修措施。

3. 振动测试振动测试是一种通过检测悬索索的振动特性来评估其结构健康状况的方法。

通过在悬索索上安装振动传感器，可以收集到悬索索在振动过程中的各种信息，如频率、幅值等。

通过对这些数据进行分析和比对，可以判断出悬索索是否出现结构性的问题。

4. 磁粉探伤磁粉探伤是一种常用的非破坏性检测方法，用于检测悬索索中的裂纹和焊接缺陷。

该方法通过在悬索索表面喷涂磁粉，再施加磁场，当悬索索中存在缺陷时，磁粉会在缺陷处形成明显的颜色反差，从而可以判断出缺陷的位置和大小。

三、悬索索检测方案的重要性和意义悬索桥是承担重要交通任务的桥梁类型之一，其结构的安全性和稳定性直接关系到人们的出行安全。

定期进行悬索索的检测和维护，能够及时发现和排除潜在的问题，确保桥梁的稳定性和持久性。

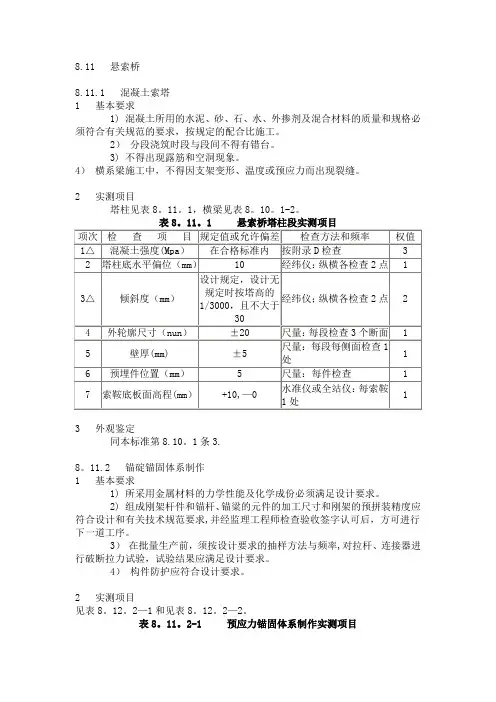

8.11 悬索桥8.11.1 混凝土索塔1 基本要求1) 混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工。

2）分段浇筑时段与段间不得有错台。

3) 不得出现露筋和空洞现象。

4）横系梁施工中，不得因支架变形、温度或预应力而出现裂缝。

2 实测项目塔柱见表8。

11。

1，横梁见表8。

10。

1-2。

3 外观鉴定同本标准第8.10。

1条3.8。

11.2 锚碇锚固体系制作1 基本要求1) 所采用金属材料的力学性能及化学成份必须满足设计要求。

2) 组成刚架杆件和锚杆、锚粱的元件的加工尺寸和刚架的预拼装精度应符合设计和有关技术规范要求,并经监理工程师检查验收签字认可后，方可进行下一道工序。

3）在批量生产前，须按设计要求的抽样方法与频率,对拉杆、连接器进行破断拉力试验，试验结果应满足设计要求。

4）构件防护应符合设计要求。

2 实测项目见表8。

12。

2—1和见表8。

12。

2—2。

表8。

11。

2-1 预应力锚固体系制作实测项目3 外观鉴定杆件表面不得有擦痕，不符合要求时减1～5分.8.11.3 锚碇锚固体系安装1 基本要求1) 锚固系统必须有合格证书，经验收合格后方可安装.2) 施工放样方法须经监理工程师签字认可，并对测量仪器进行校正和标定。

3) 锚固系统必须安装牢固，在浇筑混凝土时不扰动，不变位.混凝土达到设计规定的强度后,方可按规定程序进行张拉。

4) 按设计要求进行防护处理.2 实测项目见表8。

11。

3-1至表8.11。

3-2。

3 外观鉴定表面清洁,防护完好.如发现损伤，应进行修复，并减1～5分。

8.11。

4 锚碇混凝土块体1 基本要求1）混凝土所用的水泥，砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求，按规定的配合比施工.2）地基承载力必须满足设计要求。

3）锚体上、下层不得有错台。

先后浇筑的混凝土层间预埋钢筋的规格、长度、数量、间距必须满足设计和施工技术规范的要求.4) 水化热产生的混凝土内最高温度及内外温差，必须控制在允许范围内。

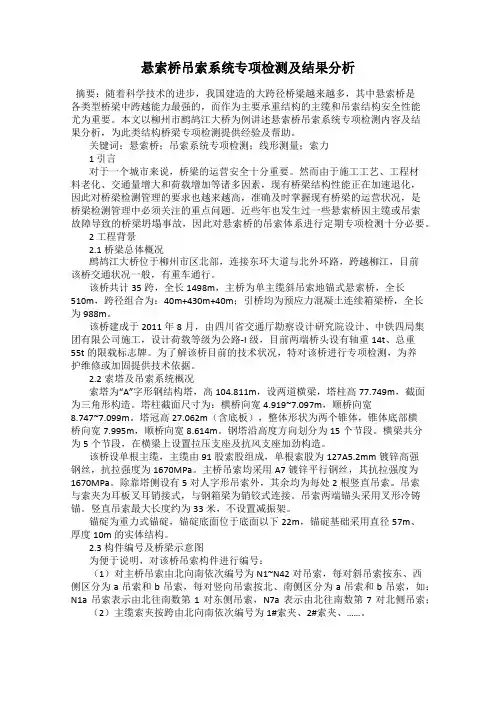

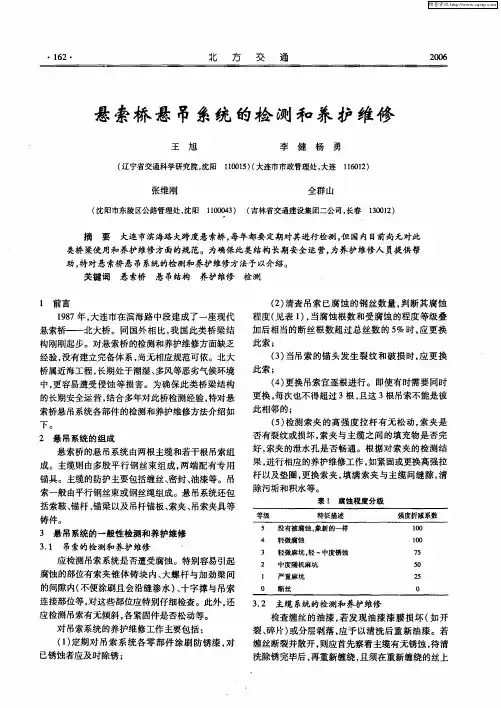

悬索桥吊索系统专项检测及结果分析摘要：随着科学技术的进步，我国建造的大跨径桥梁越来越多，其中悬索桥是各类型桥梁中跨越能力最强的，而作为主要承重结构的主缆和吊索结构安全性能尤为重要。

本文以柳州市鹧鸪江大桥为例讲述悬索桥吊索系统专项检测内容及结果分析，为此类结构桥梁专项检测提供经验及帮助。

关键词：悬索桥；吊索系统专项检测；线形测量；索力1 引言对于一个城市来说，桥梁的运营安全十分重要。

然而由于施工工艺、工程材料老化、交通量增大和荷载增加等诸多因素，现有桥梁结构性能正在加速退化，因此对桥梁检测管理的要求也越来越高，准确及时掌握现有桥梁的运营状况，是桥梁检测管理中必须关注的重点问题。

近些年也发生过一些悬索桥因主缆或吊索故障导致的桥梁坍塌事故，因此对悬索桥的吊索体系进行定期专项检测十分必要。

2 工程背景2.1 桥梁总体概况鹧鸪江大桥位于柳州市区北部，连接东环大道与北外环路，跨越柳江，目前该桥交通状况一般，有重车通行。

该桥共计35跨，全长1498m，主桥为单主缆斜吊索地锚式悬索桥，全长510m，跨径组合为：40m+430m+40m；引桥均为预应力混凝土连续箱梁桥，全长为988m。

该桥建成于2011年8月，由四川省交通厅勘察设计研究院设计、中铁四局集团有限公司施工，设计荷载等级为公路-I级，目前两端桥头设有轴重14t、总重55t的限载标志牌。

为了解该桥目前的技术状况，特对该桥进行专项检测，为养护维修或加固提供技术依据。

2.2索塔及吊索系统概况索塔为“A”字形钢结构塔，高104.811m，设两道横梁，塔柱高77.749m，截面为三角形构造。

塔柱截面尺寸为：横桥向宽4.919~7.097m，顺桥向宽8.747~7.099m。

塔冠高27.062m（含底板），整体形状为两个锥体，锥体底部横桥向宽7.995m，顺桥向宽8.614m。

钢塔沿高度方向划分为15个节段。

横梁共分为5个节段，在横梁上设置拉压支座及抗风支座加劲构造。

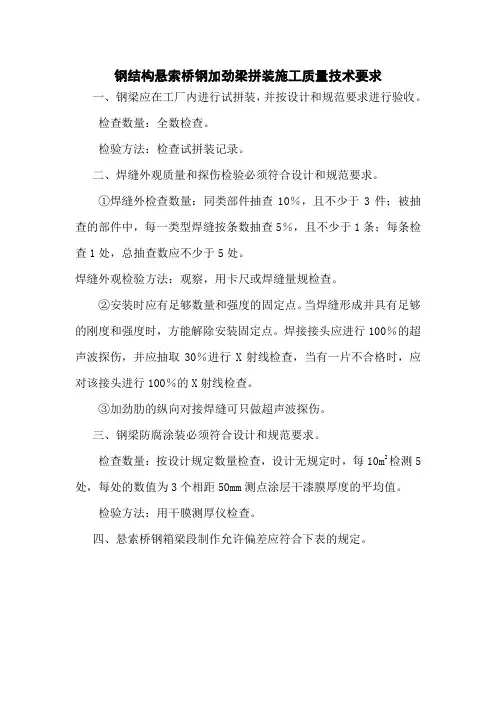

钢结构悬索桥钢加劲梁拼装施工质量技术要求
一、钢梁应在工厂内进行试拼装，并按设计和规范要求进行验收。

检查数量：全数检查。

检验方法：检查试拼装记录。

二、焊缝外观质量和探伤检验必须符合设计和规范要求。

①焊缝外检查数量：同类部件抽查10％，且不少于3件；被抽查的部件中，每一类型焊缝按条数抽查5％，且不少于1条；每条检查1处，总抽查数应不少于5处。

焊缝外观检验方法：观察，用卡尺或焊缝量规检查。

②安装时应有足够数量和强度的固定点。

当焊缝形成并具有足够的刚度和强度时，方能解除安装固定点。

焊接接头应进行100％的超声波探伤，并应抽取30％进行X射线检查，当有一片不合格时，应对该接头进行100％的X射线检查。

③加劲肋的纵向对接焊缝可只做超声波探伤。

三、钢梁防腐涂装必须符合设计和规范要求。

检查数量：按设计规定数量检查，设计无规定时，每10m2检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。

检验方法：用干膜测厚仪检查。

四、悬索桥钢箱梁段制作允许偏差应符合下表的规定。

注：L为量测长度。

六、安装线形应平顺，无明显折弯。

焊缝应平整、顺齐、光滑。

防护涂层应完好。

检查数量：全数检查。

检验方法：观察。

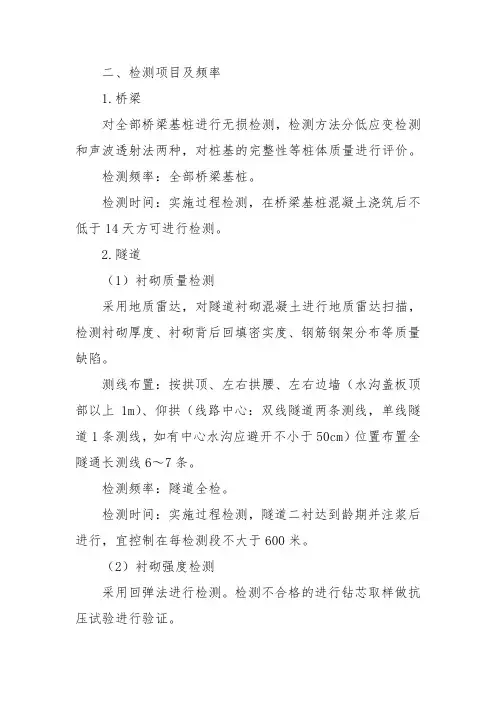

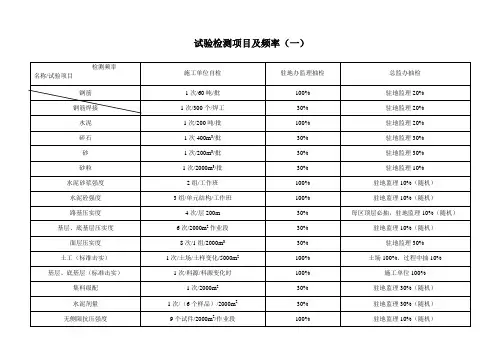

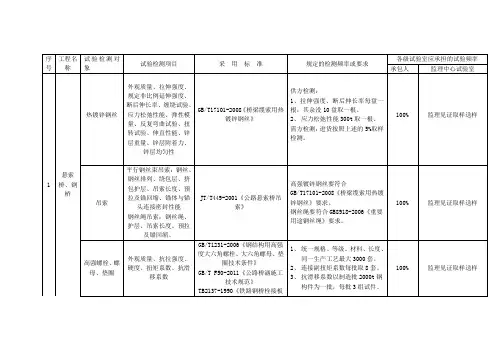

二、检测项目及频率1.桥梁对全部桥梁基桩进行无损检测，检测方法分低应变检测和声波透射法两种，对桩基的完整性等桩体质量进行评价。

检测频率：全部桥梁基桩。

检测时间：实施过程检测，在桥梁基桩混凝土浇筑后不低于14天方可进行检测。

2.隧道（1）衬砌质量检测采用地质雷达，对隧道衬砌混凝土进行地质雷达扫描，检测衬砌厚度、衬砌背后回填密实度、钢筋钢架分布等质量缺陷。

测线布置：按拱顶、左右拱腰、左右边墙（水沟盖板顶部以上1m）、仰拱（线路中心：双线隧道两条测线，单线隧道1条测线，如有中心水沟应避开不小于50cm）位置布置全隧通长测线6～7条。

检测频率：隧道全检。

检测时间：实施过程检测，隧道二衬达到龄期并注浆后进行，宜控制在每检测段不大于600米。

（2）衬砌强度检测采用回弹法进行检测。

检测不合格的进行钻芯取样做抗压试验进行验证。

测点布置：每100米隧道衬砌混凝土为1个检测单元，按左右边墙（水沟盖板顶部以上 1.5m）左右交错均匀布置10个测区进行评定。

检测频率：每隧必检。

检测时间：隧道二衬完成后进行。

3.路基（1）路基填筑对路基基床表层以下填筑质量及过渡段填筑质量进行检测，检测地基压实系数K、K30、EVD三项指标。

检测分别按检测断面设点，按路基填层数控制检测次数。

检测断面：以设计路基工点划分为依据，每段区间路基≤200米的设置1个断面，200～500米（含）的设置2个断面，＞500米设置3个断面；站场路基每股道设置1个断面。

每个断面设置3个测点，测点分别在路基中线及路基左、右侧距边线各1m位置，测点原则上设置在该段路基薄弱环节处。

检测次数：填层≤5层的检测1次，填层＞5层的，每5层检测1次，不足5层的按5层计。

检测频率：每段路基必检。

检测时间：随路基填筑施工同步进行。

（2）路基挡墙采用地质雷达，对路堑、路肩挡墙，检测墙体及反滤层厚度、墙体密实度进行检测。

测线布置：纵向设置1条水平测线，每10米1条竖向测线。

检测频率：挡墙全检。

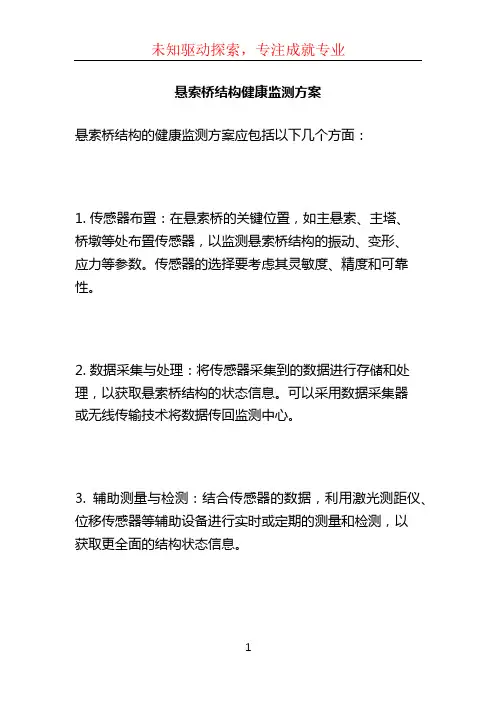

悬索桥结构健康监测方案
悬索桥结构的健康监测方案应包括以下几个方面：
1. 传感器布置：在悬索桥的关键位置，如主悬索、主塔、
桥墩等处布置传感器，以监测悬索桥结构的振动、变形、
应力等参数。

传感器的选择要考虑其灵敏度、精度和可靠性。

2. 数据采集与处理：将传感器采集到的数据进行存储和处理，以获取悬索桥结构的状态信息。

可以采用数据采集器
或无线传输技术将数据传回监测中心。

3. 辅助测量与检测：结合传感器的数据，利用激光测距仪、位移传感器等辅助设备进行实时或定期的测量和检测，以
获取更全面的结构状态信息。

4. 监测系统：建立一个专门的监测系统，包括数据处理和分析软件，用于对传感器数据进行处理、分析和评估。

可以采用智能算法和数据挖掘技术，实现对悬索桥结构的健康状况进行实时监测和预测。

5. 预警与维护：通过对监测数据进行分析，及时发现悬索桥结构的异常情况，并提出相应的预警和维护建议，以避免潜在的灾害事故。

此外，还应定期进行结构的维护和检修，确保悬索桥结构的安全。

总之，悬索桥结构健康监测方案应包括传感器布置、数据采集与处理、辅助测量与检测、监测系统以及预警与维护等内容，以实现对悬索桥结构的全面监测和管理。

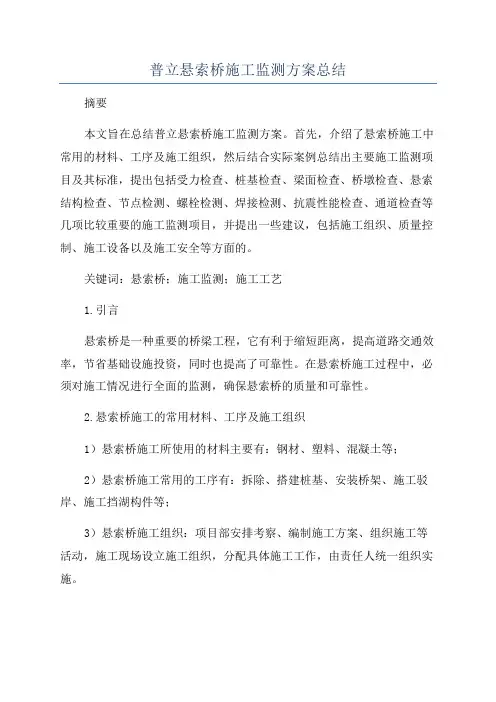

普立悬索桥施工监测方案总结
摘要
本文旨在总结普立悬索桥施工监测方案。

首先，介绍了悬索桥施工中常用的材料、工序及施工组织，然后结合实际案例总结出主要施工监测项目及其标准，提出包括受力检查、桩基检查、梁面检查、桥墩检查、悬索结构检查、节点检测、螺栓检测、焊接检测、抗震性能检查、通道检查等几项比较重要的施工监测项目，并提出一些建议，包括施工组织、质量控制、施工设备以及施工安全等方面的。

关键词：悬索桥；施工监测；施工工艺
1.引言
悬索桥是一种重要的桥梁工程，它有利于缩短距离，提高道路交通效率，节省基础设施投资，同时也提高了可靠性。

在悬索桥施工过程中，必须对施工情况进行全面的监测，确保悬索桥的质量和可靠性。

2.悬索桥施工的常用材料、工序及施工组织
1）悬索桥施工所使用的材料主要有：钢材、塑料、混凝土等；
2）悬索桥施工常用的工序有：拆除、搭建桩基、安装桥架、施工驳岸、施工挡湖构件等；
3）悬索桥施工组织：项目部安排考察、编制施工方案、组织施工等活动，施工现场设立施工组织，分配具体施工工作，由责任人统一组织实施。

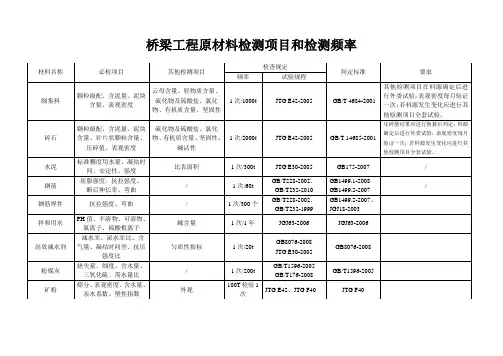

桥梁工程常用试验检测项目及频率汇总
背景
桥梁工程是一项重要的基础建设工程，其安全可靠性需要进行试验检测来保障。

本文旨在汇总桥梁工程中常用的试验检测项目以及其频率，以供工程师参考。

常用试验检测项目及频率
混凝土试验
- 强度试验：每30m³混凝土进行一次强度试验。

- 现场试块：每100m³混凝土进行一次现场试块。

- 砼密实度试验：每10m³混凝土进行一次密实度试验。

- 扩展性试验：按设计要求进行试验。

钢筋试验
- 钢筋拉伸试验：每千支钢筋进行一次拉伸试验。

- 钢筋弯曲试验：根据设计要求进行试验。

- 钢筋绕制质量试验：每10吨钢筋进行一次绕制质量试验。

螺栓试验
- 螺栓抗拉试验：每100个螺栓进行一次试验。

- 螺栓剪切试验：根据设计要求进行试验。

桥梁结构试验
- 伸缩缝试验：根据设计要求进行试验。

- 桥面均匀沉降观测：每季度进行一次观测。

- 桥墩倾斜观测：每季度进行一次观测。

结论
本文汇总了桥梁工程中常用的试验检测项目及其频率，供工程师参考。

在试验检测过程中，应严格按照设计要求进行，确保桥梁工程的安全可靠性。

悬索桥结构健康监测方案引言悬索桥是一种特殊的桥梁结构，其由主塔和悬索组成。

与其他桥梁结构相比，悬索桥的设计和施工需要更高的技术水平和复杂性。

为确保悬索桥运行的安全和可靠性，结构健康监测方案起着至关重要的作用。

本文将介绍一种有效的悬索桥结构健康监测方案，并以 Markdown 格式输出。

监测目标和方法悬索桥结构健康监测的主要目标是发现和识别潜在的结构问题，以便及时采取维修和修复措施。

为实现这一目标，可以采用以下方法进行监测：1.传感器监测：安装在悬索桥各个关键部位的传感器，如压力传感器、应变传感器和加速度传感器等，用于实时监测结构的变形、振动和应力等参数。

2.综合监测系统：搭建一个综合的监测系统，通过传感器采集的数据进行实时分析和处理，以监测结构的状态和健康状况。

3.无损检测技术：利用无损检测技术，如超声波检测、红外热成像和磁粉检测等，对悬索桥的各个部位进行定期检测和评估，以寻找潜在的损伤和缺陷。

4.形态监测：通过摄像机等设备，实时监测悬索桥的形态变化，包括主塔的倾斜度和悬索的张力等，以便及时发现异常情况。

数据分析与处理悬索桥结构的健康监测需要对采集的数据进行分析和处理，以得出结构状态的评估和预测。

以下是常用的数据分析和处理方法：1.信号处理：对采集的传感器数据进行滤波、降噪和数据对齐等处理，以提高数据的精确性和可靠性。

2.特征提取：通过对处理后的数据提取特征，如频率、幅值和相位等，以获取结构的振动和变形特征，进而评估结构的健康状况。

3.数据模型：建立结构行为的数据模型，以便进行结构的预测和仿真分析。

常用的数据模型包括有限元模型和神经网络模型等。

4.故障诊断：通过对数据的分析和对比，识别可能存在的故障和损伤，以及其对结构健康的影响程度。

同时，还可以优化监测方案，以提高结构健康的监测效果和效率。

监测结果和报告悬索桥结构健康监测方案的最终目标是生成监测结果和报告，为决策者和维护人员提供有效的数据支持。

悬索桥结构健康监测方案1.悬索桥是一种主要由悬索支撑的桥梁结构，其悬索起到承载桥面荷载并维持平衡的作用。

由于悬索桥的特殊结构，其健康状态的监测和评估对于保障桥梁运行安全至关重要。

本文将介绍一种悬索桥结构健康监测方案，以实现对悬索桥状态的持续监测和实时评估。

2. 监测工具悬索桥结构健康监测方案主要使用以下工具进行监测：2.1 振动传感器振动传感器用于感知桥梁的动态响应，可以通过测量振动信号来判断悬索桥结构的健康状况。

振动传感器通常安装在桥面和悬索上，可以采集到桥梁在运行过程中的振动数据。

2.2 加速度计加速度计是一种用于测量物体加速度的传感器，可以用于检测悬索桥结构的运动状态。

通过监测悬索桥结构在运行过程中的加速度变化，可以评估桥梁的健康状况。

2.3 应变计应变计用于测量悬索桥梁结构中的应变变化，可以监测桥梁的变形情况。

应变计通常安装在悬索和桥墩等关键部位，可以提供重要的结构健康监测数据。

3. 监测方法悬索桥结构健康监测方案主要采用以下方法进行监测和分析：3.1 数据采集使用上述的监测工具对悬索桥进行实时数据采集，包括振动数据、加速度数据和应变数据。

采集到的数据将用于后续的分析和评估。

3.2 数据处理对采集到的数据进行处理和分析，提取有用的信息。

通过对振动数据的频谱分析、对加速度数据的差分和对应变数据的变化率计算，可以获取悬索桥结构的动态特性和变形情况。

3.3 状态评估利用处理过的数据对悬索桥的状态进行评估。

根据振动数据的频谱特征、加速度数据的变化趋势和应变数据的变形程度，可以判断悬索桥结构的健康状况。

3.4 报警和维护根据状态评估的结果，如果悬索桥结构存在异常或潜在问题，系统将发出报警信号，提醒相关人员进行维护和修复工作，以保障桥梁的安全运行。

4. 可视化界面为了方便用户对悬索桥结构健康监测数据的查看和分析，监测系统还提供了可视化界面。

通过该界面，用户可以实时监测悬索桥的状态，查看历史数据，并进行数据分析和报表。
