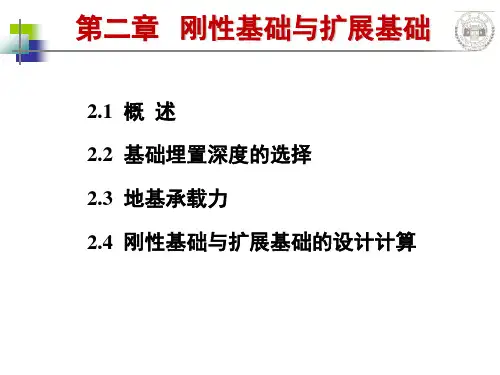

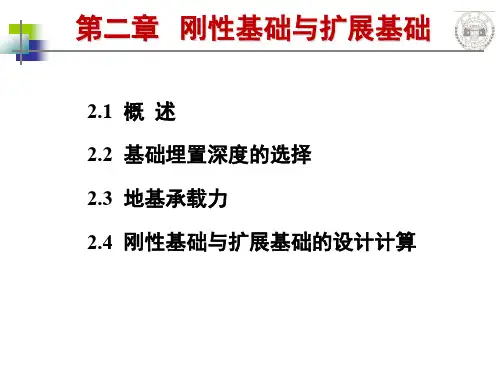

第二章刚性基础与扩展基础
FOUNDATION ENGINEERING
刚性基础与扩展基础
2.1
概述
2.2 基础埋深的选择
2.3 地基承载力
2.4 扩展基础的设计计算
FOUNDATION ENGINEERING
刚性基础与扩展基础
2.1
概述
2.2 基础埋深的选择
2.3 地基承载力
2.4 扩展基础的设计计算
FOUNDATION ENGINEERING
2-1 概述
第 2-1-1 刚性基础的构造要求二章工程实践中，常采用素混凝上、砖、毛石等材料修筑基础．上刚性基础与扩展基础
述材料的共同特点是具有较大约抗压强度，而抗弯、抗剪强度较低。基础的高度相对比较大，几乎不发生挠曲变形，这种由素混凝土、砖、毛石等材料砌筑、高度由刚性角控制的基础称之为刚性基础，或称无筋扩展基础。刚性基础在断面高度变化处容易产生弯曲或剪切破坏，因此需要通过对基础构造的限制保证基础内的拉应力和剪应力不超过允许值。这种限制通常是通过刚性角实现，即每个台阶的宽度与高度的比值不超过规定。
2. 柱下钢筋混凝土独立基础
a）台阶型
b）锥台型
c）杯口型
FOUNDATION ENGINEERING
刚性基础与扩展基础
2.1
概述
2.2 基础埋深的选择
2.3 地基承载力
2.4 扩展基础的设计计算
FOUNDATION ENGINEERING
2-2 基础埋置深度的选择
第二章刚性基础与扩展基础基础埋置深度一般是指基础底面到室外设计地面的距离，简称基础埋深。
在满足其他要求下尽量浅埋

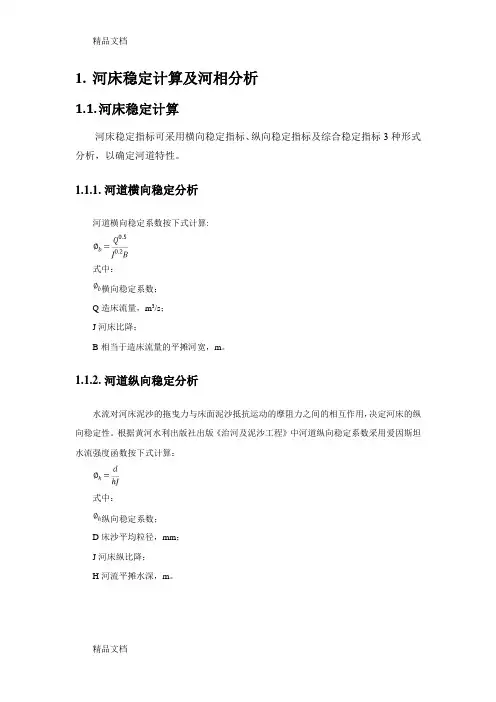

水利计算公式知识讲解

精品文档
精品文档
1.1.3. 综合稳定指标
综合稳定指标是综合考虑河床的纵、横向稳定性。建议采用的公式为
（b）2 * h
1.2. 河床演变分析与河相关系
调查工程区河道历史主流及河道变迁，分析工程区河道形态。共分为蜿蜒型河道、游荡型河道两种形式。
蜿蜒型河段一般凹岸崩退，凸岸淤长，凹岸深槽和过渡段浅滩在年内发生互相交替的冲淤变化。
1.1.2. 河道纵向稳定分析
水流对河床泥沙的拖曳力与床面泥沙抵抗运动的摩阻力之间的相互作用，决定河床的纵向稳定性。根据黄河水利出版社出版《治河及泥沙工程》中河道纵向稳定系数采用爱因斯坦水流强度函数按下式计算：
式中：纵向稳定系数；
D 床沙平均粒径，mm； J 河床纵比降； H 河流平摊水深，m。
精品文档
精品文档
F——由计算点逆风向量到对岸的距离（m）； D——水域的平均水深（m）； β——风向与垂直于堤轴线的法线的夹角（°）。 c)安全加高的选取安全加高 A 查《堤防工程设计规范》(GB50286—2013)表 3.2.1，5 级堤防按不允许越浪考虑安全加高为 0.5m。
2.2. 护坡厚度的确定
精品文档
精品文档
2.3.1. 冲刷深度
式中：
hs
H 0
U CP UC
n
1
hs——局部冲刷深度（m）； H0——冲刷处的水深（m）； Ucp——近岸垂线平均流速（m/s）； Uc——泥沙的启动流速（m/s）；粘性与沙质河床采用张瑞瑾公式计算，卵石河床采用长江科学院公式计算；
n——与防护岸坡在平面上的形状有关，本次取 n=1/4。
根据《堤防工程设计规范》（GB50286-2013）（以下简称《堤防规范》）要求，堤顶高程为设计洪水位加超高值确定。堤顶超高按下式计算：

基础工程-赵明华-第二章-刚性基础与扩展基础-1

等情况下使用，“宽基浅埋” 。
形式：柱下钢筋砼独立基础、墙下钢筋砼条形基础
2.1 概述
三、扩展基础的构造要求
一般要求：
基础边缘高度：基础垫层：混凝土：钢筋：
2.1 概述
三、扩展基础的构造要求
现浇柱下独立基础的构造要求：
现浇钢筋砼柱与基础的连接：
2.1 概述
三、扩展基础的构造要求
2.1 概述
一、刚性基础的构造要求
宽高比（或刚性角）要求：
任一台阶宽度对应台阶高度
bi ≤tan
Hi
刚性角，按表2-1取值
对基底平均压力＞300kPa的砼基础，变阶处剪力应满足：
Vs ≤ 0.366 ft A 变阶处基础单位长度面积
变阶处单位长度剪力设计值
混凝土轴心抗拉强度设计值
2.1 概满足宽高比（或刚性角）的工程做法：
“二皮一收”砌法
“二、一间隔收”砌法
2.1 概述
二、钢筋混凝土扩展基础
定义：在墙或柱之下设置的水平截面向下扩大的钢筋混凝土基础，
也称为“柔性基础 ” 。
特点：抗弯、抗剪性能好；不受台阶宽高比限制；钢筋用量大。
适用：可在竖向荷载较大、地基承载力不高及承受水平力和力矩
d
2.2 基础埋置深度选择
一、概述
实质：选择合适的持力层。
一般要求：最小埋深0.5m(岩石基础除外)，且基顶低于
室外地面0.1m。
应考虑的主要因素：
±0.00
建筑结构及环境条件；
工程地质条件；
d
水文地质条件；
p
地基冻融条件；
持力层 fa（＞p）
墙下条基的构造要求
无纵肋条形基础：
地基土质或荷载分布不均匀时，为提高基础纵向抗弯能力和控制地基差异沉降，可做成有肋板条形基础。

东南大学基础工程《浅基础例题与习题》

力值
基底处最大
pk max
k min
Nk (1 6e ) 933.5 (1 6 0.227 )
A
l 1.5 3.0
3
和最小压力
301.6kPa 1.2 113.3kPa 0
fa
282kPa
NO
20
（4）调整底面尺寸再算
取b=1.6m， l=3.2m
基底处总竖向力 Nk 830 201.63.21.15 947.8kN
18.6kN / m3 e 0.90
A
11
概念题 • 5. 按《建筑地基基础设计规范》
(GB50007 － 2002) 的规定选取地基承载力深宽修正系数时，指出那些因素能影响地基承载力深宽修正系数的取值： • (A) 土的类别； • (B) 土的重度； • (C) 土的孔隙比； • (D) 土的液性指数。
• 要求：计算修正后的地基承载力特征值fa
5
• 解:
• 塑性指数
I p wL wp 35.2 23.2 12.0
• 液性指数
IL
w wp wL wp
26.2 23.2 12
0.25
• 查表2-5
η b＝0.3、 η d=1.6
•
基底以上土的加权平均重度
m
1h1 2h2
h1 h2
A、C、D 14
概念题
• 8. 对于p～s曲线上存在明显初始直线段的载荷试验，所确定的地基承载力特征值：
• (A) 一定是小于比例界限值； • (B) 一定是等于比例界限值； • (C) 一定是大于比例界限值； • (D) 上述三种说服都不对。
D
15

第二章刚性基础与扩展基础

dmin zd hmax
冻土层的最大厚度
计算步骤：按规范确定z0→冻土分类(五类)→计算zd →查表确定hmax→计算dmin
2.3 地基承载力
一、地基承载力设计原则
定义：保证在荷载作用下地基对土体产生剪切破坏而失效方面，有足够安
全度的地基土承受荷载的能力。
总安全系数法：将安全系数作为控制设计的标准。
基础底面下土重度基础埋深内各土层加权平均重度
特点：实质为p1/4，无需宽度、深度修正。适用：基底偏心距 e ≤0.033 b(b为偏心方向基础边长)时。缺陷：没有考虑变形要求，尚应进行地基变形验算。
2.3 地基承载力
三、按承载力公式确定fa
以魏锡克公式（汉森公式等）为基础的理论公式计算 fa：
2.3 地基承载力
五、地基承载力的修正
修正原因：原位试验及经验值法结果只能反映一定宽、深
范围内的承载力，实际承载力随基宽和埋深增加而增加。
修正方法：
《建筑地基基础规范 GB 50007-2011》法：
fa fak b (b 3) d m (d 0.5)
修正后地基承载力特征值
2.2 基础埋置深度选择
三、工程地质条件的影响
地基上好下软，基础应尽量浅埋，否则可深埋或浅埋加地基处理；
倾斜持力层，可作台阶形；边坡上的基础埋深应满足：当b ≤ 3m，a ≥ 2.5m 时
d≥(b a) tan
不满足时，应按稳定性验算结果确定。
d
2.2 基础埋置深度选择
3m≤b≤6m
《路桥地基规范JTG D63-2007》法： [ fa ] [ fa0 ] k1（1 b 2） k2（2 h 3)

浅基础设计的基本内容

2、电梯缓冲坑：自地面向下至少1.4m
(二)考虑建筑物的高度和荷载大小的影响高层建筑基础承载力变形
筏形基础和箱形基础桩箱或桩筏基础
埋深不小于1/15建筑高度
1/18～1/20
（不计桩长）
以上规定不包括岩石地基，岩石地基上的高层主要考虑抗滑要求
输电塔基础要求较大的埋深提供足够的抗拔阻力
h0
w h 0 k
0 （ 1 z1 2 z 2 ) /(z1 z 2 )
k 一般取0.7~0.9。
2.3.4 地基冻融条件
冻胀：冻胀力，地面隆起融陷：强度降低，建筑物下陷 1.冻土分类季节性冻土：是冬季冻结、天暖解冻，每年冻融交替一次的土层，在我国北方地区分布广泛。多年性冻土：指连续保持冻结状态三年以上的土层，其性质较复杂，属特殊土地基，另见专著。不均匀沉降
注：以 p1/4=NB /2+Nq d+Ncc为理论依据
k ≥24°时，Mb实际比理论大
讨论：（1）增大b? （2）增大d? （3）地下水对承载力的影响
该公式确定承载力时相应的理论模式是基底压力呈条形均匀分布。所以仅适用于 e l / 30 的情况。
2.载荷试验法
规范要求 : 对地基基础设计等级为甲级的建筑物采用载荷试验、理论公式计算及其他原位试验等方法综合确定。千斤顶荷载板
注：冻胀区的基础，应保证有足够的埋深，使基底达到或基本达到冻胀影响深度以下，从而避免冻害。
冻胀土中基础埋深的要求
dmin ＝ zd– hmax
zd 设计冻深；zd ＝ z0 t；z0 标准冻深；t 采暖对冻深的影响系数 hmax允许残留冻土最大厚度
室内地面

第2章刚性基础与扩展基础.

2. 2 基础埋置深度的选择
2.2.1工程地质条件非岩石地基：
压缩层范围内为均质土: 基础埋置深度除应满足冲刷、冻胀等要求外，可根据荷载大小，由地基土的承载能力和沉降特性来确定(同时考虑基础需要的最小埋深 )。地层为多层土: 对大中型桥梁、结构物基础持力层的选定，应通过较详细计算或方案比较后确定。
2. 2 基础埋置深度的选择
2.2.2建筑结构条件
对超静定结构，基础发生较小的不均匀沉降也会使内力产生一定变化。如对拱桥桥台，为了减少可能产生的水平位移和沉降差值，有时需将基础设置在埋藏较深的坚实上层上。建筑结构的类型不同，地基沉降造成的危害不同，高层建筑要求高，还要注意稳定性。高层建筑，水平荷载大，岩石地基外，箱形基础和筏形基础，基础埋深不小于建筑的1/15。桩箱或桩筏基础，1/18~1/20。
时，采用这种基础形式是适宜的。
材料：钢筋混凝土形式：柱下扩展基础、条形、十字形基础、
筏板及箱形
back
2. 2 基础埋置深度的选择
要求：变形较小，而强度又比较大的持力层，以保证地基强度满足要求，而且不致产生过大的沉降或沉降差。此外还要使基础有足够的埋置深度，以保证基础的稳定性，确保基础的安全。考虑因素：（提问）地基的工程地质、场地环境条件、水文地质条件、当地的冻融条件、上部结构形式，以及保证持力层稳定所需的最小埋深和施工技术条件、造价等因素。
2. 1 概述
2.1.1刚性基础
襟边: 作用:扩大基底面积，调整施工误差，支立墩、台身模板的需要。
取值:基底面积要求、基础厚度及施工方法。最小值为20cm-30cm。基础较厚(超过lm以上)时，可浇砌成台阶形。
2.1.1刚性基础刚性角:满足刚性基础要求时，自墩台身边缘处的垂线与基底边缘的联线间的最大夹角αmax。每个台阶宽度ci与厚度ti保αi<=αmax，属刚性基础，不必对基础进行弯曲拉应力和剪应力的强度验算，可不设置受力钢筋。

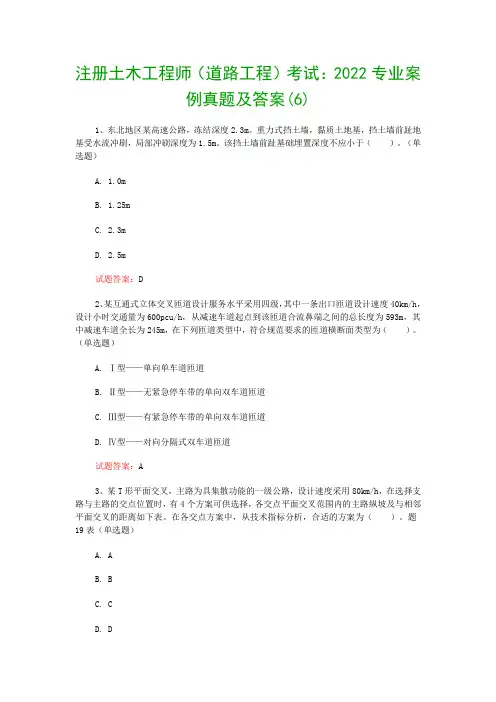

注册土木工程师(道路工程)考试：2022专业案例真题及答案(6)

注册土木工程师（道路工程）考试：2022专业案例真题及答案(6)1、东北地区某高速公路，冻结深度2.3m。

重力式挡土墙，黏质土地基，挡土墙前趾地基受水流冲刷，局部冲刷深度为1.5m。

该挡土墙前趾基础埋置深度不应小于（）。

（单选题）A. 1.0mB. 1.25mC. 2.3mD. 2.5m试题答案：D2、某互通式立体交叉匝道设计服务水平采用四级，其中一条出口匝道设计速度40km/h，设计小时交通量为600pcu/h，从减速车道起点到该匝道合流鼻端之间的总长度为593m，其中减速车道全长为245m，在下列匝道类型中，符合规范要求的匝道横断面类型为（）。

（单选题）A. Ⅰ型——单向单车道匝道B. Ⅱ型——无紧急停车带的单向双车道匝道C. Ⅲ型——有紧急停车带的单向双车道匝道D. Ⅳ型——对向分隔式双车道匝道试题答案：A3、某T形平面交叉，主路为具集散功能的一级公路，设计速度采用80km/h，在选择支路与主路的交点位置时，有4个方案可供选择，各交点平面交叉范围内的主路纵坡及与相邻平面交叉的距离如下表。

在各交点方案中，从技术指标分析，合适的方案为（）。

题19表（单选题）A. AB. BC. CD. D试题答案：A4、某公路桥梁控制截面上的永久作用标准值效应为400kN·m，汽车荷载效应标为200kN·m，人群荷载标准值效应为50kN·m，其频遇组合的作用效应设计值为（）。

（单选题）A. 775kN·mB. 650kN·mC. 575kN·mD. 560kN·m试题答案：D5、某高速公路设计标准为双向四车道，按分线设分离式隧道，设计车速120km/h。

隧道长度13km，考虑电缆沟、排水沟等因素，左右侧检修道宽为1.0m，高度25cm，则隧道的建筑限界净宽为（）。

（单选题）A. 11.50mB. 11.00mC. 10.75mD. 10.25m试题答案：A6、某互通式立体交叉匝道设计服务水平采用四级，其中一条出口匝道设计速度40km/h，设计小时交通量为600pcu/h，从减速车道起点到该匝道合流鼻端之间的总长度为593m，其中减速车道全长为245m，在下列匝道类型中，符合规范要求的匝道横断面类型为（）。

基础工程教学第2章

根据
地基复杂程度建筑物规模和功能特征由于地基问题可能造成建筑物破坏或影响正常使用的程度
即按照地基基础设计的复杂性和技术难度
将地基基础设计分为三个设计等级
甲级乙级 P9表2-1 丙级
P9
根据建筑物地基基础设计等级及长期荷载作用下地基变形对上部结构的影响程度，地基基础设计应符合下列规定：（P9～10）
地基、基础与上部结构相互作用的概念（P68～73）注意：地基与基础的相互作用
➢抗弯刚度很小的柔性基础，基底
反力的分布与作用于基础上的荷
载分布形状完全一致。均布荷载
下基础沉降呈碟形，即中部大，
边缘小。若要使沉降趋于均匀，
作用于基础上的荷载分布应中间柔性基础的基底反力
小、两端大（P69）
和沉降（P69图3-1）
•多用于：荷载大、地基软弱且软硬不均的高层建筑用于框架、框剪、剪力墙结构的柱下筏形基础用于砌体承重结构的墙下筏形基础，适用于具有硬壳持力层、比较均匀的软弱地基上6层及6层以下承重横墙较密的民用建筑
•筏形基础底面积大，可减小基底压力，也可提高地基
承载力，能有效增强基础的整体性，调整不均匀沉降
和三合土等材料组成的无需配置钢筋的墙下条形基础或柱下独立基础
•无筋扩展基础适用于：（P11）
由于受台阶宽高比的限制，刚性基础的高
多层民用建筑和轻型厂房
度一般较大
➢无筋扩展基础（刚性基础）不适宜宽基浅埋的情况
•基础截面常做成
柱
l b 10
墙下条形基础
柱下独立基础
•无筋扩展基础的受力特性：（P11、P39～40）
材料具有较好的抗压性能，但抗拉、抗剪强度都较低
➢ 为保证基础不会挠曲变形、开裂破坏，设计时需要加大基础的高度，控制基础外伸宽度，即限制（刚性）基础台阶宽高比，使基础具有足够的刚度，基础内的拉应力和剪应力不超过材料的抗拉、抗剪强度

基础埋置深度的选择

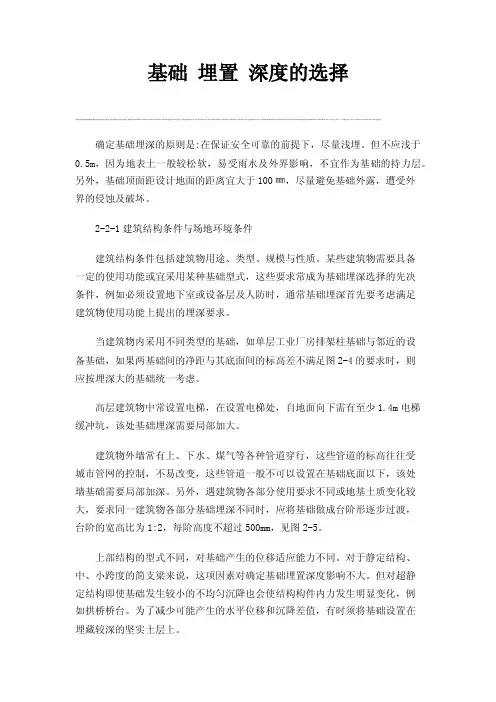

基础埋置深度的选择0000确定基础埋深的原则是:在保证安全可靠的前提下，尽量浅埋。

但不应浅于0.5m，因为地表土一般较松软，易受雨水及外界影响，不宜作为基础的持力层。

另外，基础顶面距设计地面的距离宜大于100㎜，尽量避免基础外露，遭受外界的侵蚀及破坏。

2-2-1建筑结构条件与场地环境条件建筑结构条件包括建筑物用途、类型、规模与性质。

某些建筑物需要具备一定的使用功能或宜采用某种基础型式，这些要求常成为基础埋深选择的先决条件，例如必须设置地下室或设备层及人防时，通常基础埋深首先要考虑满足建筑物使用功能上提出的埋深要求。

当建筑物内采用不同类型的基础，如单层工业厂房排架柱基础与邻近的设备基础，如果两基础间的净距与其底面间的标高差不满足图2-4的要求时，则应按埋深大的基础统一考虑。

高层建筑物中常设置电梯，在设置电梯处，自地面向下需有至少1.4m电梯缓冲坑，该处基础埋深需要局部加大。

建筑物外墙常有上、下水、煤气等各种管道穿行，这些管道的标高往往受城市管网的控制，不易改变，这些管道一般不可以设置在基础底面以下，该处墙基础需要局部加深。

另外，遇建筑物各部分使用要求不同或地基土质变化较大，要求同一建筑物各部分基础埋深不同时，应将基础做成台阶形逐步过渡，台阶的宽高比为1:2，每阶高度不超过500mm，见图2-5。

上部结构的型式不同，对基础产生的位移适应能力不同。

对于静定结构、中、小跨度的简支梁来说，这项因素对确定基础埋置深度影响不大。

但对超静定结构即使基础发生较小的不均匀沉降也会使结构构件内力发生明显变化，例如拱桥桥台。

为了减少可能产生的水平位移和沉降差值，有时须将基础设置在埋藏较深的坚实土层上。

图2-4相邻基础的埋深图2-5阶形基础建筑物的结构类型不同，地基沉降可能造成的危害程度不一样。

在对荷载大的高层建筑和对不均匀沉降要求严格的建筑设计中，为了减小沉降，往往把基础埋置在较深的良好土层上。

此外，承受较大水平荷载的基础，应有足够大的埋置深度，以保证地基的稳定性。

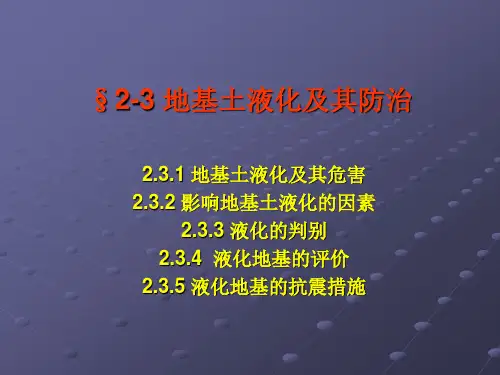

2-3 地基土液化及其防治

ቤተ መጻሕፍቲ ባይዱ
2.3.4 液化地基的评价
对于存在液化土层的地基，对于存在液化土层的地基，通常是根据液化指数来划分液化等级，以确定地基液化的危害程度。划分液化等级，以确定地基液化的危害程度。地基的液化指数可按下式确定：地基的液化指数可按下式确定：
Ni IlE = ∑(1− )di wi i=1 Ncri (2-11) 11)
n
从式( 从式 (2—11) 可知，液化指数表示沿深度 15m 范围 11) 可知，液化指数表示沿深度15m 内，各液化土层液化可能性与影响程度的总和。从各液化土层液化可能性与影响程度的总和。地基土液化震害分析表明，液化指数越大，地基土液化震害分析表明，液化指数越大，地面的喷冒情况就越严重，对建筑物造成的危害也就越大。喷冒情况就越严重，对建筑物造成的危害也就越大。
(3)采用天然地基的建筑，当上覆非液化土层厚度采用天然地基的建筑，和地下水位深度符合下列条件之一时，和地下水位深度符合下列条件之一时，可不考虑液化影响：液化影响： du > do + db − 2 （ 2-6）（ 2-7） dw > do + db − 3 d + d >1.5d + 2d − 4.5 （2-8）
第一步，第一步，初步判别
根据对地震液化现场资料的研究成果，根据对地震液化现场资料的研究成果，饱和的砂土或粉土当符合下列条件之一时，土或粉土当符合下列条件之一时，可初步判别为不液化或不考虑液化影响：不液化或不考虑液化影响： (1) 地质年代为第四纪晚更新世 (Q)及其以前时因地质年代为第四纪晚更新世(Q) 及其以前时因尚未发现过液化，可判为不液化土。尚未发现过液化，可判为不液化土。 (2)粉土的粘粒(粒径小于0.005mm的颗粒)含量百粉土的粘粒(粒径小于0 005mm的颗粒的颗粒) 分率，度和9度分别不小于10、13和16时分率，7度、8度和9度分别不小于10、13和16时，可判为不液化土。可判为不液化土。

2019年10月注册土木工程师(道路工程)《专业案例考试(上)》真题及详解

一、案例分析题 2019年10月注册土木工程师（道路工程）《专业案例考试（上）》真题及详解（每题的四个备选答案中只有一个符合题意）1．某双车道四级公路，设计速度采用30km/h 该公路路基段的建筑限界横向总宽度是（）。

A ．3.75mB ．7.00mC ．7.50mD ．8.25m【答案】B【解析】根据《公路工程技术标准》（JTGB 01—2014）第3.6.1条规定，四级公路的建筑限界应符合题1解图规定。

题1解图二、三、四级公路图中，W 为行车道宽度；L 为侧向宽度。

二级公路的侧向宽度为硬路肩宽度。

三、四级公路的侧向宽度为路肩宽度减去0.25m 。

即建筑限界的横向宽度为：W ＋2L根据《公路工程技术标准》（JTGB 01—2014）第4.0.2条和4.0.5条规定。

（1）车道宽度计算3.25×2＝6.5m（2）侧向宽计算（0.5－0.25）×2＝0.5m（3）建筑限界横向总宽度6.5＋0.5＝7m2．某具有干线功能的二级公路，设计速度采用60km/h，间隔设置满足超车视距要求路段的间距宜小（）。

A．1kmB．3kmC．4kmD．5km【答案】B【解析】根据《公路路线设计规范》（JTGD 20—2017）第7.9.3条规定，二级公路、三级公路、四级公路双车道公路，应间隔设置满足超车视距的路段。

具备干线功能的二级公路宜在3min的行驶时间内提供一次满足超车视距要求的超车路段。

设计速度采用60km/h的二级公路提供一次超车的时间为3min，间隔设置计算：3/60×60＝3km。

3．某高速公路速度采用100km/h，平曲线半径采用2700m，比较合适的回旋线参数A取值是（）。

A．1200B．1150C．900D．800【答案】C【解析】根据《公路路线设计规范》（JTGD 20—2017）第9.2.4条第2款规定，回旋线参数宜依据地形条件及线形要求确定，并与圆曲线半径相协调。

地基基础设计的基本原理

体倾斜）控制，必要时应控制平均沉降量。
沉降观测
在必要情况下，需要分别预估建筑物在施工期间和使用期间的地基变形值，以便预留建筑物有关部分之间的净空，考虑连接方法和施工顺序。此时，一般多层建筑物在施工期间完成的沉降量，对于砂土可认为其最终沉降量已完成80%以上，对于其他低压缩性土可认为已完成最终沉降量的50%~80%，对于中压缩性土可认为已完成20%~50%，对于高压缩性土可认为已完成5%~20% 。
在基槽挖至接近槽底时，应由设计、施工和勘察人员对槽底土层进行检查，即所谓“验槽”。
对没有地基勘察资料的轻型建筑物，地基浅层情况只能凭验槽了解；有地基勘察报告的工程，主要是核实勘察资料是否符合实际。
通过验槽，可以判断持力层的承载力、地基的均匀程度是否满足设计要求，以防止产生过量的不均匀沉降。
验槽以细致的观察为主，辅以轻便简易的勘探方法，如轻便触探和夯击听音等。
fa
pu K
K 2
0 1
地基承载力是一个定值，对吗？
工程中通常以两个指标来表示地基承载力，即地基的容许承载力和极限承载力。
《地基规范》所称的地基承载力特征值相当于通常所说的地基容许承载力。
《地基规范》规定，浅基础的基底压力应满足下列要求：
pk fa
pkmax 1.2 fa
• 当需要满足抗震设防要求时，应按相关规定进行检算。（见第9章）

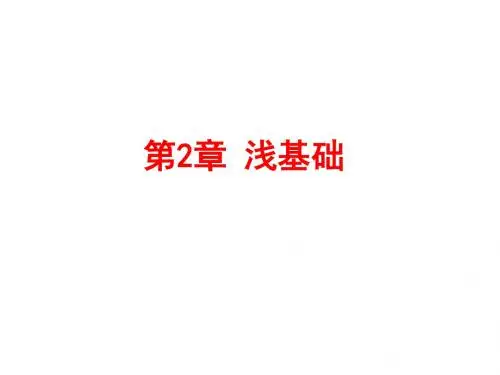

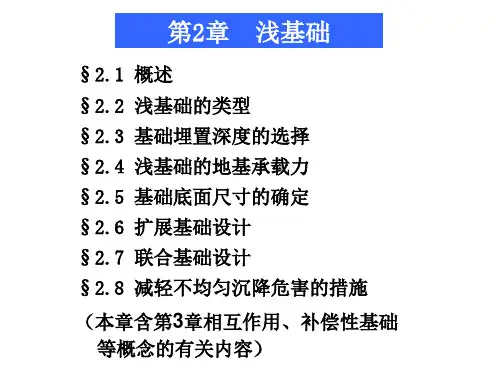

第2章浅基础

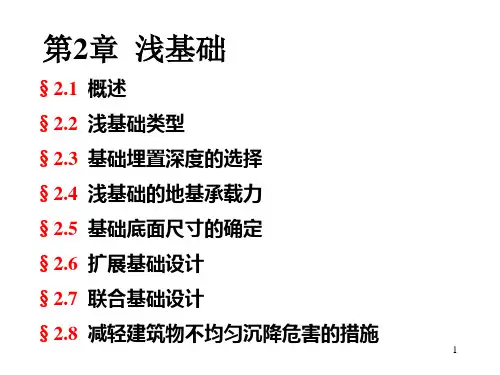

2-1 概述 2-2 浅基础的类型 2-3 基础埋置深度的选择 2-4 浅基础的地基承载力 2-5 基础底面尺寸的确定 2-6 扩展基础设计 2-8 减轻不均匀沉降危害的措施
