基础埋置深度
5.5.3基础埋置深度1.基础埋置深度的定义基础埋置深度（简称埋深）一般是指室外天然地面标高至基础底面的距离。
确定基础埋深，就是选择较理想的土层作为持力层，基础埋置深，基底两侧的超载大，地基承载力高，稳定性好；基础埋置浅，工程造价低，施工工期短。
在满足地基稳定和变形要求等条件的前提下，基础应尽量浅埋，以节省工程量且便于施工。
2.基础埋置深度的主要影响因素影响基础埋置深度的主要因素有：建筑物的用途类型及荷载大小性质、工程地质和水文地质条件、当地冻结深度、建筑场地的环境条件等方面，设计时应综合考虑。
其中工程地质条件对基础设计方案起着决定性的作用。
通常把直接支撑基础的土层称为持力层，其下的各土层称为下卧层。
为了满足建筑物对地基承载力和地基变形的要求，应当选择压缩性小、承载力高的坚实土层作为地基持力层，由此确定基础的埋置深度。
在实际工程中，应根据岩土工程勘察成果报告的地质剖面图，分析各土层的深度、层厚、地基承载力大小与压缩性高低，结合上部结构情况进行技术与经济比较，确定最佳的基础埋深方案。
3.基础埋置深度的计算“基础埋置深度”在规范中经常出现，但有时又有区别：1）《地基规范》-5.2.4条计算修正以后的地基承载力特征值，此时采用的埋深主要考虑基础破坏时周围的土体是否能够发挥有利的作用，故区分不同的情况：（1）在填方整平地区，可自填土地面标高算起，但填土在上部结构施工完成后，应从天然地面标高算起。
（2）对于地下室，当采用箱形基础或筏基时，基础埋置深度自室外地面标高算起。
（3）对于地下室，当采用独立基础或条形基础时，应从室内地面标高算起。
其确定方法如下：（1）对独立基础和条形基础，如图5.5.3-1：①外墙基础的埋置深度：221d d d +=②内墙基础的埋置深度：新近沉积土及人工填土1d 图5.5.3-1独立柱基、条基埋深计算（2）对主楼和裙楼一体的结构，如图5.5.3-2：当B B B 221≥+时，主楼基础的埋深计算时可将基础底面以上范围内的荷载，作为基础两侧的超载考虑并将其折算成等效埋深，然后取实际埋深和等效埋深的最小值。
建筑地基基础——基础埋置深度的选择24页PPT
建筑地基基础——基础埋置深度的选 择
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
谢谢！
40、人类法律，事物有规律，这是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
谢谢！
40、人类法律，事物有规律，这是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
建筑地基基础——基础埋置深度的选择

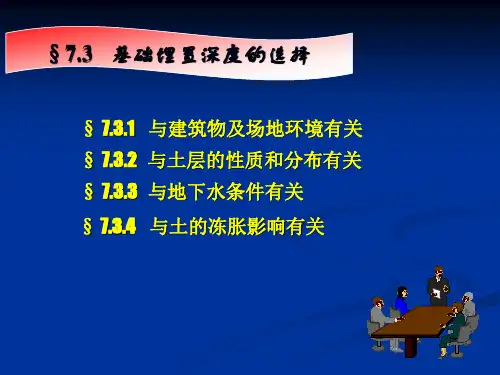

§7.3 基础埋置深度的选择
§ 7.3.1 与建筑物及场地环境有关 § 7.3.2 与土层的性质和分布有关 § 7.3.3 与地下水条件有关 § 7.3.4 与土的冻胀影响有关
§7.3.2 与土层的性质和分布有关
直接支承基础的土层称为持力层，在持力层下方的 土层称为下卧层。
为了满足地基承载力和地基允许变形值的要求，基 础应尽可能埋置在良好的持力层上。当地基受力层 (或沉降计算深度）范围内存在软弱下卧层时，软弱下 卧层的承载力和变形也要满足要求。
在选择持力层和基础的埋深时，应通过工程勘察 报告详细的了解拟建场地的底层分布、各土层的物理 力学性质和地基承载力等情况。
§7.3.2 与土层的性质和分布有关
对于中小型建筑物，可以把坚硬、硬塑或可塑状态 的粘性土层，密实或中密状态的砂土层和碎石土层， 以及属于中低压缩性的其他土层视为良好土层。
把处于软塑、流塑状态的粘性土层，处于松散状态 的砂土层、未经处理的填土和其他高压缩性土层视作 软弱土层。
§7.3.1 与建筑物及场地环境有关
靠近原有建筑物修建新基础时，为了不影响原有 基础的安全，新基础最好不低于原有的基础。如果必须 超过时，两基础间的净距离应不小于其底面高差的1-2倍 (土质好时可取低值)(图7-10)。
当相邻基础（包括厂房的设备基础）必须选择不同 的埋深时，也可依据图7-10所示原则处理，尽可能按 先深后浅的次序施工。
壳 层”，硬壳层以下为空隙比大，压缩性高、强度低的软 土层，对于中小型建筑物或者6层以下的住宅宜选择硬 壳层作为持力层，基础尽量浅埋，采用“宽基浅埋”的 方案，以便加大基底至软弱层的距离。此时最好采用 钢筋混凝土基础(基础截面高度较小)。
§7.3 基础埋置深度的选择
《地基与基础 》PPT课件
二、土的组成 土是由固体颗粒、水和气体组成的三相分散体系。固体颗
粒构成土的骨架，是三相体系中的主体，水和气体填充土骨 架之间的空隙，土体三相组成中每一相的特性及三相比例关 系都对土的性质有显著影响。 (一)土的固体颗粒 1.土的粒径级配
a
上一页 下一页 返4回
第一节土的构成及其构造
为厂便于研究，将土粒按大小及性质的不同，划分成若干粒 组。土的颗粒越小，与水的相互作用就越强烈。粗颗粒和水 之间儿乎没有物理化学作用，而粒径小于0. 005 mm的钻粒和 胶粒就受水的强烈影响，遇水时出现钻性、可塑性、膨胀性 等粗颗粒所不具有的诸种特性。很显然，土中所含的各个粒 组的相对含量不同，表现出来的土的性质也就不同。
第一章土的物理性质及工程分类
第一节土的构成及其构造 第二节土的物理性质指标 第三节土的物理状态指标 第四节土的压实性与渗透性 第五节地基岩土的工程分类 第六节岩土的野外鉴别方法
a
1
第一节土的构成及其构造
一、土的成因 岩石经过风化、剥蚀、搬运、沉积等过程后，所形成的各
种疏松的沉积物，在建筑工程上都称之为“土”。这是土的 狭义概念。土的广义概念是将整体岩石也包括在内，但人们 一 般都使用土的狭义概念。 风化作用与气温变化、雨雪、山洪、风、空气、生物活动 等(也称为外力地质作用)密切相关，一般分为物理风化、化 学风化和生物风化三种。由于气温变化，岩石胀缩开裂、崩 解为碎块的属于物理风化。这种风化作用只改变颗粒的大小 与形状，不改变矿物成分，形成的土颗粒较大，称为原生矿 物。由于水溶液、大气等因素的影响，使岩石的矿物成分不 断溶解水化、氧化、碳酸盐化引起岩石破碎的属于化学风化。 这种风化作用使岩石的矿物成分发生改变，土的颗粒变得很 细，称为次生矿物。由于动、植物的生长使岩石破碎的属于 生物风化，这种风化作用具有物理风化和化学风化的双重作 用。
粒构成土的骨架，是三相体系中的主体，水和气体填充土骨 架之间的空隙，土体三相组成中每一相的特性及三相比例关 系都对土的性质有显著影响。 (一)土的固体颗粒 1.土的粒径级配
a
上一页 下一页 返4回
第一节土的构成及其构造
为厂便于研究，将土粒按大小及性质的不同，划分成若干粒 组。土的颗粒越小，与水的相互作用就越强烈。粗颗粒和水 之间儿乎没有物理化学作用，而粒径小于0. 005 mm的钻粒和 胶粒就受水的强烈影响，遇水时出现钻性、可塑性、膨胀性 等粗颗粒所不具有的诸种特性。很显然，土中所含的各个粒 组的相对含量不同，表现出来的土的性质也就不同。
第一章土的物理性质及工程分类
第一节土的构成及其构造 第二节土的物理性质指标 第三节土的物理状态指标 第四节土的压实性与渗透性 第五节地基岩土的工程分类 第六节岩土的野外鉴别方法
a
1
第一节土的构成及其构造
一、土的成因 岩石经过风化、剥蚀、搬运、沉积等过程后，所形成的各
种疏松的沉积物，在建筑工程上都称之为“土”。这是土的 狭义概念。土的广义概念是将整体岩石也包括在内，但人们 一 般都使用土的狭义概念。 风化作用与气温变化、雨雪、山洪、风、空气、生物活动 等(也称为外力地质作用)密切相关，一般分为物理风化、化 学风化和生物风化三种。由于气温变化，岩石胀缩开裂、崩 解为碎块的属于物理风化。这种风化作用只改变颗粒的大小 与形状，不改变矿物成分，形成的土颗粒较大，称为原生矿 物。由于水溶液、大气等因素的影响，使岩石的矿物成分不 断溶解水化、氧化、碳酸盐化引起岩石破碎的属于化学风化。 这种风化作用使岩石的矿物成分发生改变，土的颗粒变得很 细，称为次生矿物。由于动、植物的生长使岩石破碎的属于 生物风化，这种风化作用具有物理风化和化学风化的双重作 用。
地基与基础PPT
（一般将基础落在地下常年水位和最高水位之上，这样不需要常年防水处 理，节省造价）
2 地基与基础
2.2 基础的埋置深度
2.2.2 影响地基的埋深的因素
4、地基土壤冻胀深度: 根据当地的气候条件了解土层的冻结深度，一般做在冻结深度以下。 5、相邻建筑物基础的影响： 新建建筑物的基础埋深不宜深于相邻的原有建筑物的基础
2.3.2.5 箱型基础 基础做得很深，将基础改做成箱型。 钢筋混凝土底板、顶板、若干纵横隔墙组成 基础中空部分可以作为地下室或停车场 整体空间大、刚度大、整体性能强，能抵抗 地基的不均匀下沉
（合适高层建筑、建与软弱地基上的重型建筑物）
桩基础：浅层土壤不满足承载要求，也不适 合进行地基处理，考虑以深层位置的土壤 或岩石作为持力土层。 由 桩身 和 承台 组成。
2.2 基础的类型
非刚性基础（柔性基础）： 钢筋混凝土基础。
2.2 基础的类型
2.3.2 按构造形式分类
2.3.2.1 条形基础 随建筑物上部结构形式、荷载大小，地基土壤性质变化， 墙下条形基础，混合结构。
（上部结构形式一般为直接条件）.2.2 条形独立式基础（柱式基础） a 上部采用框架结构 b 柱采用预制构件：基础做成杯口形 式（杯型基础） c 长劲基础：为避开设备、场地起伏等
人工地基：复合地基（ 换填法、预压法、强夯法、振冲 法、土或挤密桩法、砂石桩法、深层搅拌法、高压喷射 注浆法）
（土层具有压缩 、沉降、抗剪滑坡等特性，建筑物上荷载较大时 缺乏足够的稳定性，需预先加固处理）
特殊地基：岩溶、地裂缝带、矿山采空区等；湿陷 性黄土、膨胀土等；软土；人工添土 等。
2 地基与基础
2 地基与基础
2 地基：支撑建 筑物重量的土层 称为地基。
地基与基础的概念(ppt)
2.2.2 独立基础
独立基础常用的断面形式有阶梯形、锥形、 杯形等，如图2.11所示。
2.2.3 整片基础
整片基础包括片筏基础和箱形基础。 片筏基础
当建筑物上部荷载较大，或地基土质很差， 承载能力小，采用独立基础或井格基础不能满足 要求时，可采用片筏基础。图2.12(a)、(b)。 箱形基础
2.1.2.1 基础的埋置深度 由室外设计地面到基础底面的距离，
称为基础的埋置深度，简称基础的埋深 (图2.2)。埋深大于等于5m为深基础，小 于5m为浅基础。
2.1.2.2 影响基础埋深的因素
土层构造情况 地下水位(图2.3） 冻结深度(图2.4） 相邻建筑物基础 其他因素
2.2 基础的类型和构造
2.2.1 条形基础
条形基础：基础沿墙体连续设置成长条状，是砌 体结构建筑墙下基础的基本形式。Байду номын сангаас
砖条形基础 砖条形基础一般由垫层、大放脚和基础墙
三部分组成。大放脚的做法有间隔式和等高 式两种(图2.5)。
毛石基础 毛石基础是用毛石和水泥砂浆砌筑而成，
其剖面形状多为阶梯形 (图2.6)。 混凝土基础
箱形基础是一种刚度很大的整体基础，它是 由钢筋混凝土顶板、底板和纵、横墙组成的，如 图2.12(c）所示。
混凝土基础是用不低于C15的混凝土浇捣 而成，其剖面形式有阶梯形和锥形(图2.7)。
钢筋混凝土基础因配有钢筋，可以做得宽 而薄，其剖面形式多为扁锥形(图2.8)。当房屋 为骨架承重或内骨架承重，且地基条件较差时， 为提高建筑物的整体性，避免各承重柱产生不 均匀沉降，常将柱下基础沿纵横方向连接起来， 形成柱下条形基础(图2.9)或十字交叉的井格基 础(图2.10)。
按材料分：砖基础、毛石基础、混凝土基础、 毛石混凝土基础、灰土基础和钢筋混凝土基础

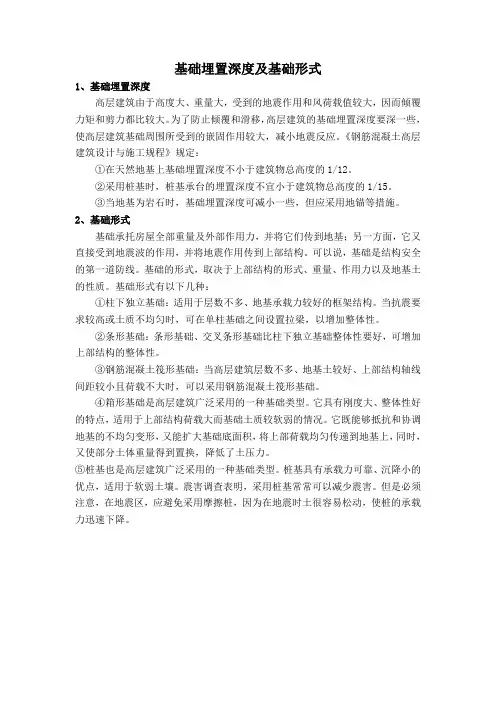

基础埋置深度及基础形式
基础埋置深度及基础形式1、基础埋置深度高层建筑由于高度大、重量大，受到的地震作用和风荷载值较大，因而倾覆力矩和剪力都比较大。
为了防止倾覆和滑移，高层建筑的基础埋置深度要深一些，使高层建筑基础周围所受到的嵌固作用较大，减小地震反应。
《钢筋混凝土高层建筑设计与施工规程》规定：①在天然地基上基础埋置深度不小于建筑物总高度的1/12。
②采用桩基时，桩基承台的埋置深度不宜小于建筑物总高度的1/15。
③当地基为岩石时，基础埋置深度可减小一些，但应采用地锚等措施。
2、基础形式基础承托房屋全部重量及外部作用力，并将它们传到地基；另一方面，它又直接受到地震波的作用，并将地震作用传到上部结构。
可以说，基础是结构安全的第一道防线。
基础的形式，取决于上部结构的形式、重量、作用力以及地基土的性质。
基础形式有以下几种：①柱下独立基础：适用于层数不多、地基承载力较好的框架结构。
当抗震要求较高或土质不均匀时，可在单柱基础之间设置拉梁，以增加整体性。
②条形基础：条形基础、交叉条形基础比柱下独立基础整体性要好，可增加上部结构的整体性。
③钢筋混凝土筏形基础：当高层建筑层数不多、地基土较好、上部结构轴线间距较小且荷载不大时，可以采用钢筋混凝土筏形基础。
④箱形基础是高层建筑广泛采用的一种基础类型。
它具有刚度大、整体性好的特点，适用于上部结构荷载大而基础土质较软弱的情况。
它既能够抵抗和协调地基的不均匀变形，又能扩大基础底面积，将上部荷载均匀传递到地基上，同时，又使部分土体重量得到置换，降低了土压力。
⑤桩基也是高层建筑广泛采用的一种基础类型。
桩基具有承载力可靠、沉降小的优点，适用于软弱土壤。
震害调查表明，采用桩基常常可以减少震害。
但是必须注意，在地震区，应避免采用摩擦桩，因为在地震时土很容易松动，使桩的承载力迅速下降。
基础工程-基础埋置深度课件

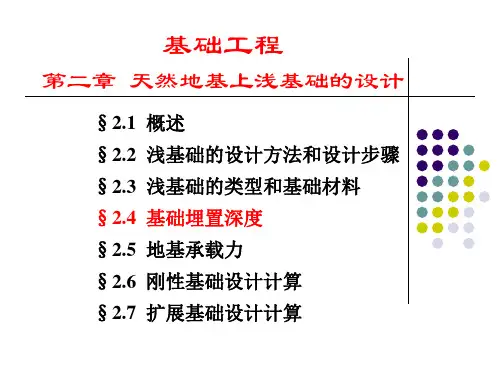

基础工程
第二章 天然地基上浅基础的设计
§2.1 概述 §2.2 浅基础的设计方法和设计步骤
§2.3 浅基础的类型和基础材料
§2.4 基础埋置深度 §2.5 地基承载力 §2.6 刚性基础设计计算 §2.7 扩展基础设计计算
浅基础的设计流程
否
确定基础 埋深 验算 持力层承载力 是否满足 pk≤fa
求 得 持力层承载力
弱冻 胀土
条形 基础
采暖 不采暖
＞ 2.50
2.20
＞ 2.50
2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
冻胀土
方形 采暖 基础 不采暖
条形 采暖 基础 不采暖
—
— — —
0.64
0.55 1.55 1.15
0.70
0.60 1.79 1.35
满足地基承载力、变形、稳定性要求 在抗震设防区：大于6度 岩石地基除外，箱形、筏形基础≥建筑物高度的 1/15，桩箱或桩筏基础基础≥建筑物高度的1/18 ～1/20。 位于岩石地基上的高层建筑，其基础埋深应满足 抗滑要求。
1）建筑物结构条件与场地环境条件
如果基础邻近有管道或沟、坑等设施时，基础底面 一般应低于这些设施的底面。 当存在相邻建筑物时，新建建筑物的基础埋深不宜大 于原有建筑基础，如果大于就要保持一定水平间距。 否则要采取措施。
工程地质条件 水文地质条件 地基冻融条件
1）建筑物结构条件与场地环境条件
基础埋深首先要考虑满足建筑物使用功能上要求
设置地下室、设备层、人防工程或电梯 适合建筑物不同部分的使用要求，基础需有 不同埋深时，应采用台阶形过渡基础 L
第二章 天然地基上浅基础的设计
§2.1 概述 §2.2 浅基础的设计方法和设计步骤
§2.3 浅基础的类型和基础材料
§2.4 基础埋置深度 §2.5 地基承载力 §2.6 刚性基础设计计算 §2.7 扩展基础设计计算
浅基础的设计流程
否
确定基础 埋深 验算 持力层承载力 是否满足 pk≤fa
求 得 持力层承载力
弱冻 胀土
条形 基础
采暖 不采暖
＞ 2.50
2.20
＞ 2.50
2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
＞ 2.50
冻胀土
方形 采暖 基础 不采暖
条形 采暖 基础 不采暖
—
— — —
0.64
0.55 1.55 1.15
0.70
0.60 1.79 1.35
满足地基承载力、变形、稳定性要求 在抗震设防区：大于6度 岩石地基除外，箱形、筏形基础≥建筑物高度的 1/15，桩箱或桩筏基础基础≥建筑物高度的1/18 ～1/20。 位于岩石地基上的高层建筑，其基础埋深应满足 抗滑要求。
1）建筑物结构条件与场地环境条件
如果基础邻近有管道或沟、坑等设施时，基础底面 一般应低于这些设施的底面。 当存在相邻建筑物时，新建建筑物的基础埋深不宜大 于原有建筑基础，如果大于就要保持一定水平间距。 否则要采取措施。
工程地质条件 水文地质条件 地基冻融条件
1）建筑物结构条件与场地环境条件
基础埋深首先要考虑满足建筑物使用功能上要求
设置地下室、设备层、人防工程或电梯 适合建筑物不同部分的使用要求，基础需有 不同埋深时，应采用台阶形过渡基础 L
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机 础底面面积的15％。质量偏心较大的裙楼与主楼可分别计算基底应力。 理 为 本
4、规范
基础埋深
[重庆市]钢筋混凝土短肢剪力墙、异形柱结构技术规程 DBJ50-058-2006 > 7 基础设计
概 念 7.0.3 高层建筑物基础应有一定埋置深度，其确定应考虑建筑物的高度、体形、地基岩 为 土特性和抗震设防烈度等因素。埋置深度的设置应满足地基承载力、变形及主体结构抗 先 滑、抗倾稳定性要求，并宜符合下列规定：
基础埋置深度
1、提出问题
概
筏形基础
念
为
1/15
先
机 理 为 本
基础埋深
桩基础
能不能突破这个【限值】？
1/18
2、工程概念
基础埋深
概 建筑地基基础设计规范 GB50007-2011 > 5 地基计算 > 5.1 基础埋置深度 念 为 5.1.4 在抗震设防区，除岩石地基外，天然地基上的箱形和筏形基础其埋 先 置深度不宜小于建筑物高度的1/15；桩箱或桩筏基础的埋置深度(不计桩
1 天然土质地基上高层建筑基础埋深不宜小于建筑物总高的1/15；采用桩基础时可取建
机 筑高度的1/18(桩长不计在内)； 理 2 对土质地基基础及岩石端承桩基础，高层建筑宜采用结合地下室满足埋置深度要求的 为 基础型式。当采取有效处理措施，在满足地基承载力、变形、抗滑及抗倾要求及《高层 本 建筑混凝土结构技术规程》JGJ3第12.1.6条规定的前提下，基础埋置深度可适当放松；
概
念 4.1.1 桥涵墩台基础(不包括桩基础)基底埋置深度应符合下列规定：
为 先
6
非岩石河床桥梁墩台基底埋深安全值可按表4.1.1-6确定。
机 理 为 本 重点：不包含桩基础
5、总结
基础埋深
1、非岩石地基上，基础的埋置深度应满足地基承载力、变形和稳定性要求。位于
概 念 岩石地基上的，其基础埋深应满足抗滑稳定性要求。 为 2、通常情况下 先
4、规范
基础埋深
高层建筑混凝土结构技术规程 JGJ 3-2010 >12 地下室和基础设计 >12.1 一般规定
概 念 12.1.8 基础应有一定的埋置深度。在确定埋置深度时，应综合考虑建筑物的高度、体 为 型、地基土质、抗震设防烈度等因素。基础埋置深度可从室外地坪算至基础底面，并 先 宜符合下列规定：
概念 5.1.3 高层建筑基础的埋置深度应满足地基承载力、变形和稳定性要求。位 为 于岩石地基上的高层建筑，其基础埋深应满足抗滑稳定性要求。 先
高层建筑筏形与箱形基础技术规范 JGJ 6-2011 > 5 地基计算 > 5.1 一般规定
机 5.1.1 高层建筑筏形与箱形基础的地基应进行承载力和变形计算，当基础埋 理 深不符合本规范第5.2.3条的要求或地基土层不均匀时应进行基础的抗滑移 为 和抗倾覆稳定性验算及地基的整体稳定性验算。 本
概
念 为
12.1.6 高层建筑主体结构基础底面形心宜与永久作用重力荷载重心重合；当
先 采用桩基础时，桩基的竖向刚度中心宜与高层建筑主体结构永久重力荷载重
心重合。
机 重点：刚度中心=荷载重心 理 为 本
4、规范
基础埋深
公路桥涵地基与基础设计规范 JTG D63-2007 > 4 基础计算与地基处理 > 4.1 基础埋置深度
础或桩筏基础的承台或筏板埋深对土质地基不宜小于建筑物高度的1/18。岩
质地基上高层建筑基础埋深可不受此限制但应满足抗滑移和抗倾覆稳定性要
机 理 求。 为 重点：地基承载力、变形、稳定性；抗滑移、抗倾覆稳定性=(整体)稳定性 本
4、规范
基础埋深
高层建筑混凝土结构技术规程 JGJ 3-2010 >12 地下室和基础设计 >12.1 一般规定
长)不宜小于建筑物高度的1/18。
机
理 重点：（1）抗震设防区；（2）除岩石地基外；（3）未区分高层多层；
为 本
（4）不宜
3、机理——极限破坏形态
水平表面 地基整体稳定性
概 念 为 先
中 心荷载
问题1
机 理 为 本
偏 心荷载
问题2
基础埋深
桩 基础 带 裙房基 础
3、机理——极限破坏形态
基础埋深
建筑地基基础设计规范 GB50007-2011 > 5 地基计算 > 5.1 基础埋置深度
4、规范
基础埋深
高层建筑混凝土结构技术规程 JGJ 3-2010 >12 地下室和基础设计>12.1 一般规定
概
念 为
12.1.7 在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平地震标
先 准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现零应力区；
高宽比不大于4的高层建筑，基础底面与地基之间零应力区面积不应超过基
概 6.1.4 抗震设防区的高层建筑宜设置地下室。 念 为 SJG 01-2010 深圳市地基基础勘察设计规范> 5 地基计算 > 5.2 基础埋置深度 先 5.2.6 在抗震设防区，宜设地下室；建筑物地下室的埋深宜为建筑物高度的
1/12~1/20。
机 理 建筑地基基础设计规范 GB50007-2011 > 5 地基计算 > 5.1 基础埋置深度 为 5.1.4 在抗震设防区，除岩石地基外，天然地基上的箱形和筏形基础其埋置深度不宜 本 小于建筑物高度的1/15；桩箱或桩筏基础的埋置深度(不计桩长)不宜小于建筑物高度
3 岩石地基上高层建筑基础埋深在满足抗滑和抗倾覆的要求下，可不受本条第1款限制
。
4、规范
基础埋深
[重庆市]建筑地基基础设计规范 DBJ50-047-2016 > 4 地基计算>4.1 基础埋置深度
概
念 4.1.5 高层建筑基础的埋置深度应满足地基承载力、变形和稳定性要求。抗
为 先
震设防区，高层建筑基础埋深对土质地基不宜小于建筑物高度的1/15，桩基
（高层建筑）在下述条件下，可适当降低：
机 在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平地震标准值共同作用 理 下，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高宽比不大于4的高层 为本 建筑，基础底面与地基之间零应力区面积不应超过基础底面面积的15％。
5、总结
基础埋深
广东省标准《建筑地基基础设计规范》DBJ15-31-2016 > 6 地基计算 > 6.1 基础埋置深度
1 天然地基或复合地基，可取房屋高度的1/15；
机 2 桩基础，不计桩长，可取房屋高度的1/18。 理 当建筑物采用岩石地基或采取有效措施时，在满足地基承载力、稳定性要求及本规程 为 第12.1.7条规定的前提下，基础埋深可比本条第1、2两款的规定适当放松。 本 当地基可能产生滑移时，应采取有效的抗滑移措施。
