关于YJK中消防车荷载的输入问题：
（1）YJK中消防车荷载通过自定义活荷载实现；
（2）考虑到消防车属于短期荷载，一般重力荷载代表值系数设0；
（3）柱、墙的荷载折减系数按实际输入；
（4）软件中区分主、次梁折减系数，目前使用规则为双向板及单向板的受力边梁取次梁设置，单向板的非受力边梁取主梁设置；
（5）自定义工况组合中选“包络”；
下图中组合方式和参数详规范
刚重比的计算与PKpm的差异：1）嵌固端在地下室顶板时，YJK的楼层高度和结构质量都是扣除地下室的，而传统软件是计入了地下室的质量，用的房屋高度也是包含地下室的高度，剪力都是地上一层的剪力。

2）嵌固端在基础顶，传统软件的楼层高度也是结构总高度，结构质量也是总质量，但是剪力还是地上一层的剪力；而YJK计算与嵌固位置相关，嵌固在基础顶时，YJK取的质量和高度都是总的，楼层剪力也是最底层的剪力。

请问板间线荷载输入的荷载怎么输，如果我的荷载是17/㎡，作用面积是4㎡，应该输入17还是17*4. 输集中力荷载17，作用范围4。

YJK 结构设计软件操作入门这里以一个十分简单的工程如下图所示，讲解最主要的操作步骤，使初学者用户可以很快地入门。

对软件功能更深入的了解和应用应参阅用户手册。

该模型共 7 层，分为 3 个标准层，各层层高：第一层为3600 ， 2-7 层为 3300 。

是一个简单的框架 -剪力墙结构。

模型中柱子尺寸为500*500 ，框架梁尺寸为 300*600 ，次梁、封口梁 250*500 ，剪力墙厚度为 200mm ，门洞 1200*2400 ，窗洞 1500*1500 ，一层板厚 150mm ，其他楼层板厚100mm 。

楼面承担恒载 5kN/m 2，活载 2kN/m 2。

部分梁上施加 2kN/m 的恒载、 8kN 的集中力活荷载。

风荷载为基本风压 0.45kN/m 2，地面粗糙度为 B类。

地震设防烈度为 7 度（ 0.1g ），场地特征周期为 0.25s 。

第一章模型荷载输入第一节启动 YJK双击屏幕上的YJK 图标，进入YJK软件的启动界面。

在启动界面的左上角点击【新建】按钮。

在弹出的新建对话框中选择已建好的子目录并输入模型的名称。

我们事先已在D盘建立子目录“Test ”，此时在弹出的对话框中选择D盘的“Test ”子目录并在下面“文件名”栏输入工程名“Test ”。

如果对已有模型进行查看和修改，点击【打开】按钮，在弹出的对话框中选择模型所在目录和模型文件。

注意：每做一项新的工程，都应建立一个新的子目录，并在新子目录中操作，这样不同工程的数据才不致混淆。

第二节结构模型输入点击【保存】按钮后，程序自动进入“模型荷载输入”，开始进行结构人机交互建模输入。

这是 YJK最重要的一步操作，它要逐层输入各层的轴线、网格，输入每层的柱、梁、墙、门窗洞口、荷载等信息，最后通过楼层组装完成整个结构模型输入。

屏幕上方自动将一级菜单“模型荷载输入”展开为轴线网格、构件布置、楼板布置、荷载输入、楼层组装五个二级菜单。

屏幕中间是模型视图窗口，显示模型信息内容，屏幕左下部分是命令提示行栏，显示各命令执行情况，也可以人工键入常用命令操作。

YJK结构设计软件操作入门这里以一个十分简单的工程如下图所示，讲解最主要的操作步骤，使初学者用户可以很快地入门。

对软件功能更深入的了解和应用应参阅用户手册。

该模型共7层，分为3个标准层，各层层高：第一层为3600，2-7层为3300。

是一个简单的框架-剪力墙结构。

模型中柱子尺寸为500*500，框架梁尺寸为300*600，次梁、封口梁250*500，剪力墙厚度为200mm，门洞1200*2400，窗洞1500*1500，一层板厚150mm，其他楼层板厚100mm。

楼面承担恒载5kN/m2，活载2kN/m2。

部分梁上施加2kN/m的恒载、8kN的集中力活荷载。

风荷载为基本风压m2，地面粗糙度为B类。

地震设防烈度为7度（），场地特征周期为。

第一章模型荷载输入第一节启动YJK双击屏幕上的YJK图标，进入YJK软件的启动界面。

在启动界面的左上角点击【新建】按钮。

在弹出的新建对话框中选择已建好的子目录并输入模型的名称。

我们事先已在D盘建立子目录“Test”，此时在弹出的对话框中选择D盘的“Test”子目录并在下面“文件名”栏输入工程名“Test”。

如果对已有模型进行查看和修改，点击【打开】按钮，在弹出的对话框中选择模型所在目录和模型文件。

注意：每做一项新的工程，都应建立一个新的子目录，并在新子目录中操作，这样不同工程的数据才不致混淆。

第二节结构模型输入点击【保存】按钮后，程序自动进入“模型荷载输入”，开始进行结构人机交互建模输入。

这是YJK最重要的一步操作，它要逐层输入各层的轴线、网格，输入每层的柱、梁、墙、门窗洞口、荷载等信息，最后通过楼层组装完成整个结构模型输入。

屏幕上方自动将一级菜单“模型荷载输入”展开为轴线网格、构件布置、楼板布置、荷载输入、楼层组装五个二级菜单。

屏幕中间是模型视图窗口，显示模型信息内容，屏幕左下部分是命令提示行栏，显示各命令执行情况，也可以人工键入常用命令操作。

屏幕右下部是通用菜单栏，列出每个模块下的常用菜单命令；最下一行是状态栏，显示当前光标所在位置的X，Y，Z 坐标和几个绘图辅助工具按钮。

.YJK中消防车荷载的定义方法1、在工况设置中定义消防车荷载消防车荷载不参与地震作用的组合，故与地震有关的系数均设置为0，荷载分项系数、组合值系数、频遇值系数、准永久值系数等指标详见《荷载规范》5.1节；2、针对主梁的不同的荷载折减系数①对于大板，主梁和次梁这件系数均为0.8；②对于主次梁（井字梁）的情况，主梁折减系数为主梁荷载/楼板荷载，次梁折减系数为0.8。

本节以30t消防车为例，覆土厚度1.5m，结构布置如下：恒载和活载输入如下：..大板区域消防车荷载为20KN，考虑覆土折减系数1.0，主、次梁折减系数0.8；主次梁区域消防车荷载为35KN，考虑覆土折减系数0.79，荷载为27.65KN，主梁荷载为20x0.8=16KN，故主梁折减系数为16/27.65=0.58，取0.6；次梁折减系数为0.8。

消防车荷载工况输入如下：... .3、前处理及计算参数①荷载组合----组合表中勾选“采用自定义组合”。

注：若不勾选，后续设计偏不利，消防车起控制作用的组合为：1.2恒载+0.98大板荷载+0.98主次梁荷载。

..②荷载组合----自定义工况组合中，选择“包络”，并生成默认数据，生成结果如下；将第三项删除，第二项中“主次梁荷载”处输入“1”。

注：如不进行修改，则大板荷载和主次梁荷载分别计算，如：1.2恒载+1.4活荷载1.2恒载+1.4大板荷载1.2恒载+1.4主次梁荷载二者分别与活荷载包络设计，设计偏不利。

..进行上述操作后，荷载组合如下：1.2恒载+1.4活荷载1.2恒载+1.4大板荷载+1.4主次梁荷载.。

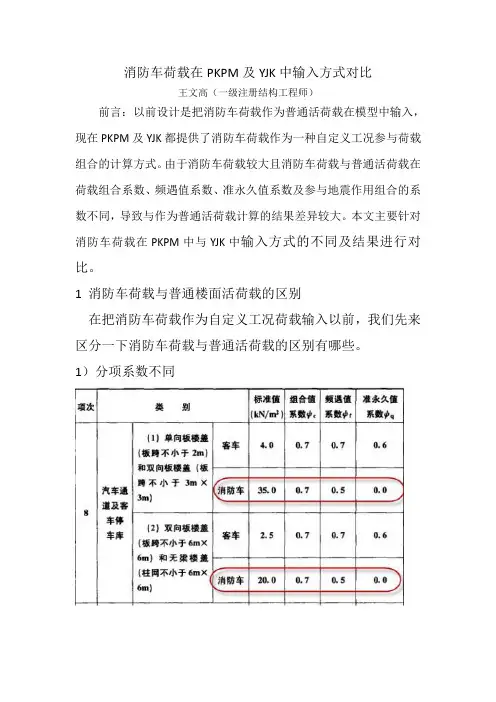

消防车荷载在PKPM及YJK中输入方式对比王文高（一级注册结构工程师）前言：以前设计是把消防车荷载作为普通活荷载在模型中输入，现在PKPM及YJK都提供了消防车荷载作为一种自定义工况参与荷载组合的计算方式。

由于消防车荷载较大且消防车荷载与普通活荷载在荷载组合系数、频遇值系数、准永久值系数及参与地震作用组合的系数不同，导致与作为普通活荷载计算的结果差异较大。

本文主要针对消防车荷载在PKPM中与YJK中输入方式的不同及结果进行对比。

1消防车荷载与普通楼面活荷载的区别在把消防车荷载作为自定义工况荷载输入以前，我们先来区分一下消防车荷载与普通活荷载的区别有哪些。

1）分项系数不同从《建筑结构荷载规范》可以看出，消防车荷载不参与准永久组合2）对于梁的折减系数不同3）对墙、柱的折减系数不一样消防车荷载对于墙柱不折减，仅客车荷载可以折减4）对基础的折减系数不一样基础不考虑消防车荷载5）参与地震工况组合不一样普通活荷载按组合值系数0.5来计算荷载重力代表值，消防车荷载属于偶然荷载，与地震作用同时发生的概率极小，所以不参与地震作用组合，其组合值系数取06）是否进行活荷载不利组合不一样普通活荷载在参与荷载组合时要进行活荷载不利组合，根据《荷载规范》条文解释，按照荷载最不利布置原则确定消防车位置计算出等效均布活荷载值。

所以消防车荷载可以不再考虑活荷载不利组合的工况。

2消防车荷载按自定义工况在PKPM及YJK中的实现由于两个软件开放的接口不一致，在模型中如何正确输入消防车荷载有较大差别。

下面按输入步骤分别来说明。

1）自定义工况荷载输入由于地下室顶板在消防车道及消防扑救面还有普通活荷载5KN/M2（消防车荷载未发生时会有普通活荷载），所以先按输入5KN/M2在消防车荷载范围。

自定义工况输入消防车荷载，输入的消防车荷载是考虑了板跨大小及覆土厚度进行折减后的大小2）参数输入PKPM在自定义工况自动设置了消防车荷载的各项荷载的组合系数，YJK是要手动修改各种相关的分项系数。

关于YJK中消防车荷载的输入问题：
（1）YJK中消防车荷载通过自定义活荷载实现；
（2）考虑到消防车属于短期荷载，一般重力荷载代表值系数设0；
（3）柱、墙的荷载折减系数按实际输入；
（4）软件中区分主、次梁折减系数，目前使用规则为双向板及单向板的受力边梁取次梁设置，单向板的非受力边梁取主梁设置；
（5）自定义工况组合中选“包络”；
下图中组合方式和参数详规范
刚重比的计算与PKpm的差异：1）嵌固端在地下室顶板时，YJK的楼层高度和结构质量都是扣除地下室的，而传统软件是计入了地下室的质量，用的房屋高度也是包含地下室的高度，剪力都是地上一层的剪力。

2）嵌固端在基础顶，传统软件的楼层高度也是结构总高度，结构质量也是总质量，但是剪力还是地上一层的剪力；而YJK计算与嵌固位置相关，嵌固在基础顶时，YJK取的质量和高度都是总的，楼层剪力也是最底层的剪力。

请问板间线荷载输入的荷载怎么输，如果我的荷载是17/㎡，作用面积是4㎡，应该输入17还是17*4. 输集中力荷载17，作用范围4
