消防车荷载计算

  • 格式：ppt
  • 大小：5.43 MB
  • 文档页数：32

下载文档原格式

  / 32

合集下载

消防车荷载计算课件

消防车荷载计算课件
描述
该案例涉及到一个大型工业园区，包括各种厂房、仓 库和生产线等设施。由于工业园区的建筑结构和用途 较为特殊，因此需要进行专业的消防车荷载计算。在 计算过程中，需要考虑设备的重量、建筑物的结构形 式和材料、以及消防车的工作方式和特点等因素。此 外，还需根据实际情况对计算结果进行校核和调整， 以确保建筑物结构的安全性和稳定性。
消防车荷载的应用场景
消防车荷载主要应用于消防通道、消防车道、桥梁、隧道等 场景的计算中，以确保这些结构物在消防车行驶或停放时能 够满足承载要求，保障安全。
在进行消防车荷载计算时，需要考虑多种因素，如消防车的 重量、尺寸、轮胎压力和接触面积等，以及路面材料的抗压 强度和抗剪强度等参数。
02 消防车荷载计算方法
有限元分析方法
定义
有限元分析方法是一种数值分析 方法，通过将结构物离散化为有 限个单元，利用数学模型描述其 受力状态，从而求解结构物的内 力和变形。
适用范围
适用于复杂结构物的受力分析， 如桥梁、隧道等。
计算步骤
建立有限元模型、施加边界条件 和载荷、进行有限元分析、输出 结果。
计算结果的校核与调整
04 消防车荷载的规范与标准
国家相关规范与标准
01
《建筑设计防 火规范》
02
《消防车通道 技术要求》
《消防车荷载 规范》
03
04
《消防车通道 设计规范》
地方相关规范与标准
01
北京市《消防车通道技术要求（暂行）》
02
上海市《消防车通道设计规范（试行）》
广东省《消防车通道技术要求（试行）》
03
国际相关规范与标准
消防车荷载计算课件
目录
Contents
• 消防车荷载概述 • 消防车荷载计算方法 • 消防车荷载对结构的影响 • 消防车荷载的规范与标准 • 实际应用案例分析

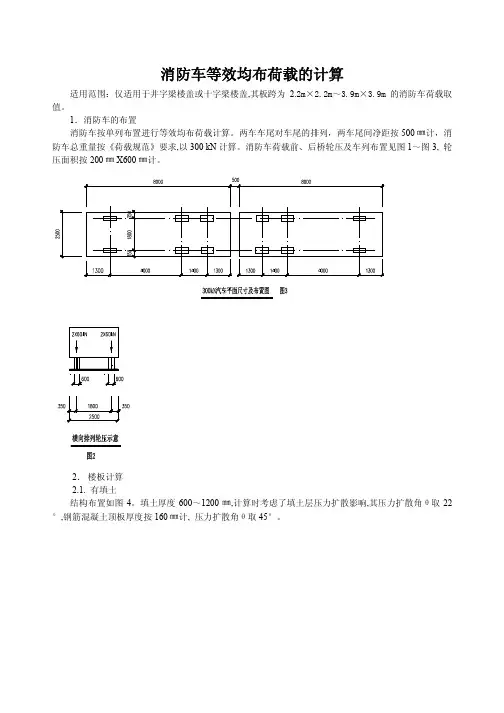

消防车荷载计算导则

消防车荷载计算导则

消防车等效均布荷载的计算适用范围：仅适用于井字梁楼盖或十字梁楼盖,其板跨为2.2m×2.2m～3.9m×3.9m的消防车荷载取值。

1．消防车的布置消防车按单列布置进行等效均布荷载计算。

两车车尾对车尾的排列，两车尾间净距按500㎜计，消防车总重量按《荷载规范》要求,以300 kN计算。

消防车荷载前、后桥轮压及车列布置见图1～图3, 轮压面积按200㎜X600㎜计。

2．楼板计算2.1. 有填土结构布置如图4。

填土厚度600～1200㎜,计算时考虑了填土层压力扩散影响,其压力扩散角θ取22°,钢筋混凝土顶板厚度按160㎜计, 压力扩散角θ取45°。

当采用井字梁楼盖板的等效均布荷载取值,见表2. 1. 1。

表2. 1. 1填土厚㎜后桥扩散面积㎡板等效均布荷载kN/㎡600 2.4X3.2=7.68 31700 2.48X3.28=8.13 30800 2.56X3.36=8.6 28900 2.64X3.44=9.1 261000 2.72X3.52=9.57 251100 2.8X3.6=23.8 23.61200 2.88X3.68=10.6 22.6当采用十字梁楼盖板的等效均布荷载取值，见表2. 1. 2:表2. 1. 2板跨（m） 3.3 3.45 3.6 3.75 3.9等效均布荷载（kN/㎡）22 20 18.5 17 162.2 无填土当板上无填土时, 板厚度仍按160㎜计, 扩散角θ取45°,楼板的等效均布荷载取值见表2. 2. 1。

表2. 2. 1板跨（m） 2.2 2.3 2.4 2.5 2.6 3.3 3.45 3.6 3.75 3.9 等效均布荷载（kN/㎡）47 43 40 36 34 32 31 30 29 283. 框架梁等效均布荷载取值可按《荷载规范》20 kN/㎡。

消防车荷载计算PPT

消防车荷载计算PPT
防车荷载计算。
考虑了车辆动态效应，更接近实际情况。
计算复杂，需要更多的数据和参数支持，可能存在不确定性。
有限元分析法
定义
有限元分析法是一种数值分析方法，通过将结构离散化为 有限个小的单元（有限元），对每个单元进行受力分析， 进而得到整个结构的受力状态。
优点
可以模拟结构的复杂性和细节，得到更精确的计算结果。
某高层住宅楼的消防车荷载计算
总结词
高层住宅楼的消防车荷载计算需要结合建筑物的特点，考虑消防车停放位置和消防通道的特殊要求。
详细描述
在进行某高层住宅楼的消防车荷载计算时，需要考虑高层住宅楼的特点，如楼层高度、楼面用途等。同时，需要 结合当地的消防规范和标准，考虑消防车停放位置和消防通道的特殊要求。根据这些因素，可以确定各楼层楼面 的活荷载和消防车荷载。
新型消防车及装备研发
高效灭火装备
研发新型高效灭火装备，提高灭 火效率，减少灭火过程中对消防 车的载重压力。
多功能集成
将多种功能集成于消防车及装备 中，如救援、运输、通信等，提 高消防车的综合性能和应对复杂 灾害的能力。
绿色环保的消防车荷载技术
节能减排
采用绿色环保的发动机和传动系统，降低消防车的能耗和排放，减少对环境的影 响。
消防车荷载计算
目录
• 消防车荷载概述 • 消防车荷载计算方法 • 消防车荷载实例分析 • 消防车荷载的优化设计 • 消防车荷载的未来发展
01
消防车荷载概述
消防车荷载的定义
01
消防车荷载是指在消防车行驶或 停放时，对路面或结构物产生的 垂直压力或水平推力。
02
消防车荷载属于可变作用，其值 随消防车的类型、载重、轮胎压 力和路面状况等因素而变化。

消防车荷载计算

消防车荷载计算

消防车荷载对基础的影响
基础沉降
消防车荷载可能引起基础的不均 匀沉降，导致建筑物倾斜或开裂。
基础承载力
消防车荷载对基础承载力有要求， 如果基础承载力不足，可能发生破 坏。
基础稳定性
消防车荷载可能影响基础的稳定性， 导致基础失稳，影响建筑物安全。
消防车荷载对道路的影响
道路承载力
消防车荷载对道路的承载力有要求， 如果道路承载力不足，可能发生沉陷 或损坏。
中型消防车
介于轻型和重型之间，适 用于城市和乡镇的灭火救 援工作。
重型消防车
载水量大，设备齐全，适 用于大型火灾的扑救和救 援工作。
消防车荷载的组成
01
02
03
04
消防车自重
指消防车本身的重量，包括车 体、设备、水箱等。
消防员及装备重量
指参与灭火救援的消防员及其 携带的装备重量。
灭火剂重量
指消防车水箱中的水量或干粉 、泡沫等灭火剂的重量。
谢谢
THANKS
要点一
总结词
要点二
详细描述
工业设施、特殊设备、复杂环境
工业园区通常包含各种工业设施和特殊设备，这些设施和 设备的布局和结构对消防车荷载计算产生一定影响。此外 ，工业园区的环境相对复杂，地面状况、建筑物之间的距 离等也会对消防车的行驶和作业造成一定影响。因此，在 计算消防车荷载时，需要充分考虑这些因素，以确保消防 车在紧急情况下能够快速有效地进行灭火和救援工作。
动力有限元法
总结词
动力有限元法是一种基于数值模拟的计算方法，通过建立结 构的有限元模型，模拟消防车行驶时对结构的动态响应。
详细描述
动力有限元法考虑了消防车行驶过程中产生的动荷载，能够 模拟结构在不同频率和幅值的振动下的响应。该方法精度高 ，适用于复杂结构和非线性分析，但计算量大，需要高性能 计算机和专业的数值分析软件。

消防车荷载计算

消防车荷载计算

01
02
03
04
Hale Waihona Puke 0506消防车荷载计算的主要参数
消防车总重量：包括车辆自重、水箱、泡沫罐、消防器材等
消防车最大载水量：水箱的最大容量
消防车最大泡沫量：泡沫罐的最大容量
消防车最大灭火剂量：灭火剂罐的最大容量
消防车最大救援人数：车辆可容纳的救援人员数量
消防车最大救援设备数量：车辆可携带的救援设备数量
消防车最大行驶速度：车辆在满载状态下的最大行驶速度
定期对消防车进行清洗和打蜡，保持其外观整洁
定期对消防车的水泵、水箱等部件进行维护和保养，确保其正常工作
定期对消防车的电气系统进行维护和保养，确保其正常工作
5
火灾预防的基本原则
消除火灾隐患：定期检查和维护消防设施，确保消防设施完好有效
01
提高消防安全意识：加强消防安全教育，提高公众消防安全意识和自救互救能力
消防车最大爬坡能力：车辆在满载状态下的最大爬坡能力
消防车荷载计算的计算方法
确定消防车的类型和规格
01
计算消防车的总重量和重心位置
02
计算消防车的荷载分布和荷载系数
03
计算消防车的最大荷载和荷载极限
04
计算消防车的稳定性和抗倾覆能力
05
计算消防车的制动距离和制动性能
06
3
消防车荷载计算中的常见错误
运输：消防车可运输消防队员和消防器材，快速到达火灾现场。
03
指挥：消防车配备通信设备，可进行现场指挥和调度。
宣传：消防车可进行消防知识宣传，提高公众消防安全意识。
05
消防车的维护和保养
定期检查消防车的各种设备，确保其正常工作
定期更换消防车的机油、机滤、空滤等零部件

消防车荷载计算

消防车荷载计算

16、业余生活要有意义，不要越轨。2021年4月1日星期四12时9分11秒12:09:111 April 2021
17、一个人即使已登上顶峰，也仍要自强不息。下午12时9分11秒下午12时9分12:09:1121.4.1
Lorem ipsum dolor sit, eleifend nulla ac, fringilla purus. Nulla iaculis tempor felis amet, consectetur adipiscing elit. Fusce id urna blanditut cursus.
况下的跨中最大弯矩计算而来，计算梁、柱时要折 减，只是近似计算。
对于其它效应如裂缝、挠度、支座弯矩、剪力等也 是近似计算。
2、消防车荷载合理取值 1）按跨度根据表5.1.1取值 单向板： 规范只规定板跨不小于2米，取35kN/m2； 跨度小于2米时，应按轮压计算等效均布活荷载，并且
不小于35kN/m2； 跨度不小于4米，取25kN/m2 跨度2~4米，按跨度在35~25的范围内线性插值确定。
14、他乡生白发，旧国见青山。。2021年4月1日星期四下午12时9分11秒12:09:1121.4.1
15、比不了得就不比，得不到的就不要。。。2021年4月下午12时9分21.4.112:09April 1, 2021
16、行动出成果，工作出财富。。2021年4月1日星期四12时9分11秒12:09:111 April 2021
3）、相同荷载时，计算部位不同，等效均布活荷 载的数值不同
1、计算 1）、简支单向板
2）、双向板
3）注意事项
（1）《荷载规范》中消防车活荷载按简支板计算 而来。
（2）计算依据的荷载作用是300KN级消防车，最 大轮压60kN，着地面积0.2mx0.6m。一般住宅小 区最大就是300KN，如果更大则需另外计算确定。

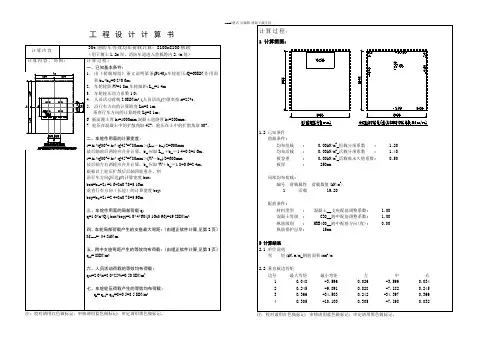

06消防车均布荷载计算书

板厚:250mm
局部均布荷载:
编号荷载属性荷载数值(kN/m2)
1活载19.20
配筋条件:
材料类型:混凝土__支座配筋调整系数: 1.00
混凝土等级: C30__跨中配筋调整系数: 1.00
纵筋级别: HRB400__跨中配筋方向(度): 0.00
纵筋保护层厚:15mm
2计算结果
2.1单位说明
弯矩:kN.m/m_钢筋面积:mm2/m
根据以上轮压扩散后后轴四轮重合。则
沿行车方向(短边)的计算宽度bcx:
bcx=btx+2s=1.6+2x0.78=3.16m
垂直行车方向（长边）的计算宽度bcy:
bcy=bty+2s=2.4+2x0.78=3.96m
三、车轮作用面的局部荷载q：
q=1.0*n*Q/( bcx*bcy)=1.0*4*60/(3.16x3.96)=19.2KN/m2
二、车轮作用面的计算宽度：
s= h1*tg30°+ h2* tg45°=780mm＞(Lk1－btx)/2=600mm
故后轴前后两轮应合并计算，btx应取Lk1＋btx＝1.4+0.2=1.6m。
s= h1*tg30°+ h2* tg45°=780mm＞(W－bty)/2=600mm
故后轴左右两轮应合并计算，bty应取W＋bty＝1.8+0.6=2.4m。
3．车轮轮压动力系数1.0；
4．人员活动荷载2.0KN/m2, (人员活动)空隙率按n=25%。
5．沿行车方向的计算跨度Lx=8.1m；
垂直行车方向的计算跨度Ly=8.1m；
6.板面覆土厚h1=1000mm,混凝土道路厚h2=200mm；

消防车荷载计算课件

况下消防车荷载的特殊要求。
适用范围
适用于当地的消防车通道建设和管理工作，以及相关企业 的消防车使用和管理。
05 实际案例分析
CHAPTER
某大型商业综合体的消防车荷载计算
总结词：复杂多样
详细描述：该大型商业综合体包括商场、办公楼、酒店等多种功能，其消防车荷 载计算需要考虑不同建筑物的特点和使用功能，同时需结合当地的消防规范和标 准，进行细致的分析和计算。
02 消防车荷载计算方法
CHAPTER
静态计算方法
计算公式
消防车总荷载 = 总重量 × 载重系 数 + 附加重量 × 附加系数
适用范围
适用于对精度要求不高的消防车 荷载计算，如初步设计或概念设 计阶段。
动态计算方法
计算公式
消防车总荷载 = (总重量 + 附加重量) × (1 + 动载系数)
适用范围
适用于对精度要求较高的消防车荷载 计算，如施工图设计或详细设计阶段。
有限元分析方法
计算过程
建立消防车的有限元模型 → 定义材料属性和边界条件 → 施加荷载 → 求解有 限元方程 → 分析结果
适用范围
适用于对精度要求极高的消防车荷载计算，如复杂结构或特殊工况下的消防车 设计。
03 消防车荷载对结构的影响
04 消防车荷载规范与标准
CHAPTER
国家标准《建筑结构荷载规范》
概述
国家标准《建筑结构荷载规范》 是用于规定建筑结构荷载要求的 国家强制性标准，其中对消防车 的荷载要求也进行了明确规定。
主要内容
规定了消防车的静载、动载和冲 击载等不同工况下的荷载值，以 及相应的计算方法和安全系数要 求。
适用范围
谢谢
THANKS

消防车荷载计算[1]

消防车荷载计算[1]
2、特点：一一对应 等效一定是针对某个特定的效应进行，效应不同时， 等效均布活载的数值也不同。 比如按剪力相等原则确定的等效均布活荷载，与按 跨中弯矩相等原则确定的等效均布活荷载不同。 不同效应之间，等效均布活载的数值一般不能通用。 如果采用，也只能是近似计算。 不同构件计算时的等效均布活荷载不能通用。如计 算楼板的等效均布活荷载与计算梁、柱及基础等的 等效均布活荷载不能通用。
2）对于第1（2）~7项的建筑，则应计算两次： 算梁时，按第一界面第二条折减，PKPM可以实现 （屋面活荷载除外） ； 算柱、墙、基础时，第一界面不折减，第二界面 折减，对于有错层及有主群楼的建筑，PKPM软件无 法正确折减。
消防车荷载计算[1]
消防车荷载计算[1]
消防车荷载计算[1]
3rew
1）设计楼板时的消防车荷载 查表5.1.1，按照线性插值法计算得32.5kN/m2， 查表B.0.2，考虑覆土厚度影响的折减系数为
0.905 32.5x0.905=29.41kN/m2，取30kN/m2
2）设计楼面梁时的消防车荷载 按照5.1.2，双向板楼盖的梁取0.8 30x0.8=24kN/m2
消防车荷载计算
2020/11/25
消防车荷载计算[1]
一、等效均布活荷载
1、概念 荷载规范2.1.18 等效均布荷载：结构设计时，楼面上不连续分布的 实际荷载，一般采用均布荷载代替；等效均布荷载 系指其在结构上所得的荷载效应能与实际的荷载效 应保持一致的均布荷载。
消防车荷载计算[1]
在结构设计控制部位，将复杂荷载或无规律分布活 荷载，根据其荷载效应与“假想的均布活荷载”效 应相等的原则来确定这一“假想均布活荷载”的数 值，其中的“假想均布活荷载”就是等效均布活荷 载。 采用等效均布活荷载的目的在于将复杂的荷载作用 情况予以简化，在保证荷载效应总值不变的情况下， 用等效均布活荷载来代替实际的复杂荷载，以解决 结构设计中的复杂问题，简化设计。

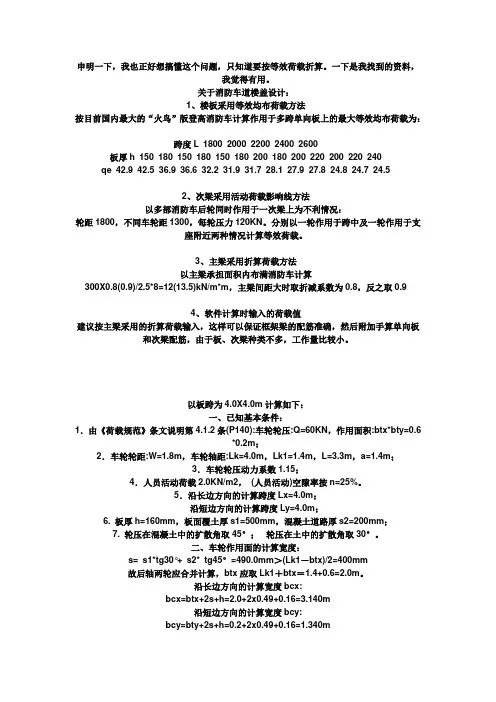

消防车等效荷载折算

申明一下，我也正好想搞懂这个问题，只知道要按等效荷载折算。

一下是我找到的资料，我觉得有用。

关于消防车道楼盖设计：1、楼板采用等效均布荷载方法按目前国内最大的“火鸟”版登高消防车计算作用于多跨单向板上的最大等效均布荷载为：跨度L 1800 2000 2200 2400 2600板厚h 150 180 150 180 150 180 200 180 200 220 200 220 240qe 42.9 42.5 36.9 36.6 32.2 31.9 31.7 28.1 27.9 27.8 24.8 24.7 24.52、次梁采用活动荷载影响线方法以多部消防车后轮同时作用于一次梁上为不利情况：轮距1800，不同车轮距1300，每轮压力120KN。

分别以一轮作用于跨中及一轮作用于支座附近两种情况计算等效荷载。

3、主梁采用折算荷载方法以主梁承担面积内布满消防车计算300X0.8(0.9)/2.5*8=12(13.5)kN/m*m，主梁间距大时取折减系数为0.8，反之取0.94、软件计算时输入的荷载值建议按主梁采用的折算荷载输入，这样可以保证框架梁的配筋准确，然后附加手算单向板和次梁配筋，由于板、次梁种类不多，工作量比较小。

以板跨为4.0X4.0m计算如下：一、已知基本条件：1．由《荷载规范》条文说明第4.1.2条(P140):车轮轮压:Q=60KN，作用面积:btx*bty=0.6*0.2m；2．车轮轮距:W=1.8m，车轮轴距:Lk=4.0m，Lk1=1.4m，L=3.3m，a=1.4m；3．车轮轮压动力系数1.15；4．人员活动荷载2.0KN/m2，(人员活动)空隙率按n=25%。

5．沿长边方向的计算跨度Lx=4.0m；沿短边方向的计算跨度Ly=4.0m；6. 板厚h=160mm，板面覆土厚s1=500mm，混凝土道路厚s2=200mm；7. 轮压在混凝土中的扩散角取45°；轮压在土中的扩散角取30°。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。





2、特点：一一对应 等效一定是针对某个特定的效应进行，效应不同时， 等效均布活载的数值也不同。 比如按剪力相等原则确定的等效均布活荷载，与按 跨中弯矩相等原则确定的等效均布活荷载不同。 不同效应之间，等效均布活载的数值一般不能通用。 如果采用，也只能是近似计算。 不同构件计算时的等效均布活荷载不能通用。如计 算楼板的等效均布活荷载与计算梁、柱及基础等的 等效均布活荷载不能通用。

当改变楼面梁布置时，重新计算


1）设计楼板时的消防车荷载 查表5.1.1，得20kN/m2， 查表B.0.2，考虑覆土厚度影响的折减系数为 0.905 20x0.905=18.1kN/m2，取18kN/m2 2）设计楼面梁时的消防车荷载 按照5.1.2，双向板楼盖的梁取0.8 18x0.8=14.4kN/m2 ，取15kN/m2 3）设计柱时未具体规定，暂按梁取 4）设计基础时，取5.0kN/m2
1、概念 荷载规范2.1.18 等效均布荷载：结构设计时，楼面上不连续分布的 实际荷载，一般采用均布荷载代替；等效均布荷载 系指其在结构上所得的荷载效应能与实际的荷载效 应保持一致的均布荷载。


在结构设计控制部位，将复杂荷载或无规律分布活 荷载，根据其荷载效应与“假想的均布活荷载”效 应相等的原则来确定这一“假想均布活荷载”的数 值，其中的“假想均布活荷载”就是等效均布活荷 载。 采用等效均布活荷载的目的在于将复杂的荷载作用 情况予以简化，在保证荷载效应总值不变的情况下， 用等效均布活荷载来代替实际的复杂荷载，以解决 结构设计中的复杂问题，简化设计。
十字梁布置
计算楼板的荷载 计算楼面梁的荷载 计算柱的荷载 计算基础的荷载 30 24 24 5
大板布置
18 15 15 5

问题：计算主梁时，相同的消防车作用，荷载相差 较大，如何解决？


1、PKPM中荷载折减界面 第1个界面对应5.1.2第1条，为计算楼面梁的折减 第2个界面对应5.1.2第2条，为计算墙、柱、基础 的折减 两个折减不能重复进行




（4）等效均布活荷载的数值与构件的跨度直接相 关。《荷载规范》中，汽车荷载的取值直接根据跨 度来取。跨度小时，数值更大。 跨度1.5米的简支 单项板，消防荷载达到55kN/m2 （5）一一对应，不同构件的等效均布活荷载不能 通用。 《荷载规范》中消防荷载的取值根据简支情 况下的跨中最大弯矩计算而来，计算梁、柱时要折 减，只是近似计算。 对于其它效应如裂缝、挠度、支座弯矩、剪力等也 是近似计算。

第2个界面默认柱墙设计时活荷载折减，不准确 2、从属面积 楼面梁的从属面积应按梁两侧各延伸二分之一梁 间距的范围内的设计面积确定。



3、如何实现折减 1）对于第1（1）项的建筑，按第一界面第一条一 次性折减，即可实现计算梁、柱、墙、基础的折减， PKPM可以实现（屋面活荷载除外）； 2）对于第1（2）~7项的建筑，则应计算两次： 算梁时，按第一界面第二条折减，PKPM可以实现 （屋面活荷载除外） ； 算柱、墙、基础时，第一界面不折减，第二界面折 减，对于有错层及有主群楼的建筑，PKPM软件无 法正确折减。



双向板： 板跨小于3mx3m，按轮压换算，并且不小于 35kN/m2； 板跨3mx3m， 35kN/m2； 板跨不小于6x6， 20kN/m2； 板跨3x3~6x6，线性插值确定 规范只给出正方形板块的取值，对于长方形板块

对于长方形板块，规范未明确，可分别按短边边长 和长边边长确定相应的数值，并取其平均值作为等 效均布活荷载，如3mx5m的板块，可按3mx3m 和5mx5m分别确定为35kN/m2和25kN/m2，取 平均值30kN/m2作为3mx5m的等效均布活荷载

3、消防车荷载的选用

问题 设计住宅小区大地下室时，消防登高面一般只在大 楼的南面或北面，如果另一面为草坪或低矮灌木， 不能阻挡消防车进入，紧急情况下也不可能禁止消 防车通行，消防车道及消防登高面以外区域是否要 考虑消防车荷载？


4、消防车活荷载折减 1）考虑覆土厚度按照附录B 2）计算楼面梁时，按照5.1.2折减 3）5.1.2：设计墙、柱时，消防车活荷载可按实 际情况考虑； 5.1.2条文说明：消防车荷载标准值很大，但 出现概率小，作用时间短。在墙、柱设计时应容许 做较大的折减，有设计人员根据经验确定折减系数。

3、计算

4、小结 1）、附录C.0.2、 C.0.6 ：按单跨简支计算 2）、相同荷载时，效应不同，等效均布活荷载的 数值不同 3）、相同荷载时，计算部位不同，等效均布活荷 载的数值不同


1、计算 1）、简支单向板

2）、双向板



3）注意事项 （1）《荷载规范》中消防车活荷载按简支板计算 而来。 （2）计算依据的荷载作用是300KN级消防车，最 大轮压60kN，着地面积0.2mx0.6m。一般住宅小 区最大就是300KN，如果更大则需另外计算确定。 （3）规范5.1.1中数值按照消防车荷载直接作用 于楼板上计算而来。



2）考虑动力系数和覆土的影响 消防车荷载属于动力荷载，规范已考虑动力系数， 表5.1.1中的数值是按消防车荷载直接作用于楼板 的情况下计算而来。 覆土对汽车动力荷载起到缓冲和扩散作用，计算楼 板、梁、柱、墙时均可考虑覆土的有利影响，按规 范附录B确定折减系数。 附录B.0.2，板顶折算覆土厚度，当同时存在土层 和混凝土层时，可分别折算各自的折算覆土厚度， 总的折算厚度取两部分之和。

5、计算实例




图为一住宅小区地下室其中一板块，柱距7m，布 置十字梁，覆土厚度为1,0m，板块上经过300kN 级消防车，计算消防车荷载。 1）设计楼板时的消防车荷载 查表5.1.1，按照线性插值法计算得32.5kN/m2， 查表B.0.2，考虑覆土厚度影响的折减系数为 0.905 32.5x0.905=29.41kN/m2，取30kN/m2 2）设计楼面梁时的消防车荷载 按照5.1.2，双向板楼盖的梁取0.8 30x0.8=24kN/m2 3）设计柱时未具体规定，暂按梁取 4）设计基础时，取5.0kN/m2

2、消防车荷载合理取值 1）按跨度根据表5.1.1取值 单向板： 规范只规定板跨不小于2米，取35kN/m2； 跨度小于2米时，应按轮压计算等效均布活荷载，并且 不小于35kN/m2； 跨度不小于4米，取25kN/m2 跨度2~4米，按跨度在35~25的范围内线性插值确定。
