最常见为三梁四柱式液压机，
通常由横梁、立柱、工作台、
滑块和顶出机构等部件组成。
液压机的主运动为滑块和顶出
机构的运动。滑块由主液压缸
(上缸)驱动顶出机构由辅助液
压缸(下缸)驱动，其典型工作
循环如图8-3所示。液压机液压
系统的特点是压力高，流量大，
20功20/1率0/2大8 ，以压力的变换和控制 为主。
1. 快进
快速前进时，按下起动按钮，电磁铁1YA通电，先导阀11左位工作， 在控制油推动下，主阀12亦左位工作。由于快进时滑台负载较小，系统 工作压力不高，因而变量液压泵14输出最大流量顺序阀2仍处于关闭状态， 这时液压缸7以差动方式工作，快速前进，此时，液压缸7右腔回油通过 阀12(左位)及单向阀3, 行程阀8(右位)流回液压缸7左腔，形成差动工作方 式。

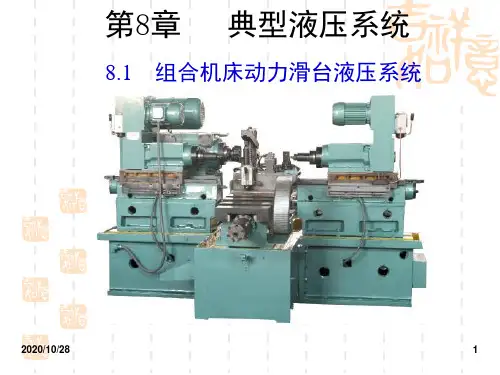

第8章 典型液压系统
8.1 组合机床动力滑台液压系统
2020/10/28
1
8.1.1 概述 组合机床一般由通用部件(如动力头、动力滑台等)和部
分专用部件(如主轴箱、夹具等)组合而成(见图8-1)，具有加 工能力强、自动化程度高、经济性好等优点。
动力滑台是组合机床上实现进给运动的一种通用部件，
配上动力头和主轴箱后可以对工件完成钻、扩、铰、镗、铣、 攻螺纹孔等和端面的加工工序。YT4543型液压动力滑台由液 压缸驱动，它在电气和机械装置的配合下可以实现各种自动 工作循环。
2020/10/28
6
2020/10/28
7
1.背压阀； 2.顺序阀； 3.单向阀； 4.一次工进调速阀； 5.压力继电器； 6.单向阀； 7.液压缸； 8.行程阀； 9.电磁阀； 10.二次工进调速阀； 11.先导阀； 12.换向阀； 13.单向阀； 14.液压泵； 15.压力表开关； p1、p2、p3.压力表接 点
