脱硫DCS运行操作说明书

  • 格式：pdf
  • 大小：611.41 KB
  • 文档页数：32

脱硫DCS控制系统操作说明1.画面结构1.1系统启动时默认进入功能分区主画面，共四幅，分别为：图1-1：功能分区主画面1图1-2：功能分区主画面2图1-3：功能分区主画面3图1-4：功能分区主画面4点击顶部的按钮可以在四幅主画面间切换，点击主画面中的按钮（每幅16个）可以进入相应的子画面。

1.2系统主画面系统主画面共３幅，它包括所有操作子画面的快捷按钮。

点击主画面上的按钮可以进入相应的操作子画面。

系统主画面分为：１）系统主画面１：#3塔脱硫系统主画面２）系统主画面２: #4塔脱硫系统主画面３）系统主画面３：电气及公用系统主画面在子画面和系统主画面底部都有一个快捷功能按钮条，点击按钮可以进入相应的主画面。

在画面的监视模式下，点击“点窗口”按钮，再点击流程图上的动态点可显示该点的点窗口画面。

1.2.1画面底部的快捷功能键图1-5：功能分区主画面51.2.2 系统主画面１:图1-6： #3塔脱硫系统主画面1.2.３系统主画面２:图1-7： #4塔脱硫系统主画面1.2.4 系统主画面3:图1-8：电气及公用系统主画面1.2.5 在系统主画面上用鼠标点击按钮，可以进入相应的操作子画面，如下图是#3吸收塔系统A的操作子画面。

图1-9： #3吸收塔系统A1.3操作子画面操作子画面显示工艺系统的流程图，分为流程图画面、操作指导画面（功能组画面）和报警画面。

画面有两种模式：一、监视模式；二、操作模式。

在监视模式下，只能查看画面的测点数据和设备状态，不能操作；而在操作模式下，鼠标点击带虚线方框的区域后，可以弹出操作窗口，进行操作。

两种模式的切换可以点击画面左上方的“监视”和“操作”按钮来完成。

下面是操作子画面明细：1.3.1 流程图画面，包括：I． #3脱硫系统（1）3号吸收塔系统A（2）3号吸收塔系统B（3）3号烟气系统（4）3号吸收塔增压风机（5）3号吸收塔烟气换热器（6）3号吸收塔氧化风机II． 4#脱硫系统（1）4号吸收塔系统A（2）4号吸收塔系统B（3）4号烟气系统（4）4号吸收塔增压风机（5）4号吸收塔烟气换热器（6）4号吸收塔氧化风机III．公用系统（1）挡板密封空气系统（2）石灰石卸料系统（3）石灰石浆液系统（4）一级脱水系统（5）废水旋流器系统（6）3号真空皮带脱水机（7）4号真空皮带脱水机（8）石膏仓储系统（9）工艺水系统（10）压缩空气系统（11）事故浆液系统（12）排水坑系统（13）废水处理系统（14）废水加药系统（15）低压MCC（16）直流系统（17）UPS系统（18）6KV电源系统（19）380V电源系统（一）（20）380V电源系统（二）１.3.2 操作指导画面（功能组画面），包括：I．总体（1）FGD系统启动操作指导（2）FGD系统停止操作指导II． #3脱硫系统（1）3#FGD烟气系统启停操作指导（2）3#FGD增压风机启停操作指导（3）3#FGD吸收塔系统停止操作指导（4）3#FGD1#氧化风机启停操作指导（5）3#FGD2#氧化风机启停操作指导（6）3#塔1#浆液循环泵启停操作指导（7）3#塔2#浆液循环泵启停操作指导（8）3#塔3#浆液循环泵启停操作指导（9）3#塔除雾器系统启停操作指导（10）3#塔除雾器1子功能组启停操作指导（11）3#塔除雾器2子功能组启停操作指导（12）3#塔除雾器3子功能组启停操作指导（13）3#塔1#排浆泵启动操作指导（14）3#塔1#排浆泵停止操作指导（15）3#塔2#排浆泵启动操作指导（16）3#塔2#排浆泵停止操作指导（17）3#塔密度计PH计冲洗操作指导（18）3#吸收塔排水坑启停操作指导（19）3#塔GGH低泄漏风机启停操作指导III． #4脱硫系统（1）4#FGD烟气系统启停操作指导（2）4#FGD增压风机启停操作指导（3）4#FGD吸收塔系统停止操作指导（4）4#FGD1#氧化风机启停操作指导（5）4#FGD2#氧化风机启停操作指导（6）4#塔1#浆液循环泵启停操作指导（7）4#塔2#浆液循环泵启停操作指导（8）4#塔3#浆液循环泵启停操作指导（9）4#塔除雾器系统启停操作指导（10）4#塔除雾器1子功能组启停操作指导（11）4#塔除雾器2子功能组启停操作指导（12）4#塔除雾器3子功能组启停操作指导（13）4#塔1#排浆泵启动操作指导（14）4#塔1#排浆泵停止操作指导（15）4#塔2#排浆泵启动操作指导（16）4#塔2#排浆泵停止操作指导（17）4#塔密度计PH计冲洗操作指导（18）4#吸收塔排水坑启停操作指导（19）4#塔GGH低泄漏风机启停操作指导IV．公用系统（1）工艺水泵启停操作指导（2）除雾器冲洗水泵启停操作指导（3）3#吸收塔排水坑启停操作指导（4）4#吸收塔排水坑启停操作指导（5）1#石灰粉卸料系统启停操作指导（6）2#石灰粉卸料系统启停操作指导（7）3#石灰石给浆系统启停操作指导（8）4#石灰石给浆系统启停操作指导（9）3#塔1#石灰石浆液泵启停操作指导（10）3#塔2#石灰石浆液泵启停操作指导（11）4#塔1#石灰石浆液泵启停操作指导（12）4#塔2#石灰石浆液泵启停操作指导（13）石灰石浆液密度计冲洗操作指导（14）1#废水给料泵启停操作指导（15）2#废水给料泵启停操作指导（16）1#石膏浆液返回泵启停操作指导（17）2#石膏浆液返回泵启停操作指导（18）滤液池1#滤液泵启停操作指导（19）滤液池2#滤液泵启停操作指导(20) 3#真空皮带脱水机启停(21) 4#真空皮带脱水机启停(22) 污泥输送泵启停操作指导１.3.3 报警画面，包括：(1)3#FGD光字牌报警（一）(2)3#FGD光字牌报警（二）(3)4#FGD光字牌报警（一）(4)4#FGD光字牌报警（二）(5)公用系统光字牌报警（一）(6)公用系统光字牌报警（二）(7)电气光字牌报警（一）(8)电气光字牌报警（二）(9)报警参数一览2 画面操作2.1 动态点说明在流程图画面（子画面）上有测点数据显示，正常时为白色。

数据品质状态的显示颜色如下：数据品质显示颜色报警红色人工置数黄色扫描停止蓝色报警停止/抑制粉色坏点蓝色在子画面的监视模式下，点击“点窗口”按钮，再点击流程图上的动态点可显示该点的点窗口画面。

如图2-1 ：图2-1：点窗口信息2.2 设备单操流程图在操作模式时，如果阀门、泵、风机、电气开关等设备有虚线框，则可以操作设备，点击该区域可以弹出相应的操作窗口，运行人员的设备操作或信息查看可在此操作窗口上完成。

设备的状态含义如下图2-2：图2-2：设备状态2.2.1带自动/手动的电动截门以#3塔#1循环泵后管道冲洗水阀为例，如图2-3 a：I．手动/自动模式电动门在手动模式时，运行人员可以在操作窗口中进行开门、关门操作，此时系统控制逻辑自动开、关门指令不起作用；电动门在自动模式时，运行人员在操作窗口中的开门、关门操作无效，而系统控制逻辑可以进行自动开、关门操作。

切手动方法：用鼠标点按“手动”按钮，再按“执行”按钮。

成功后“手动”按钮为绿色。

图2-3 a为手动模式。

切自动方法：用鼠标点按“自动”按钮，再按“执行”按钮。

成功后“自动”按钮为红色。

图2-3 d为自动模式。

系统控制逻辑可根据需要将电动门自动切换到自动模式。

II．开门操作用鼠标点按“打开”按钮，再按“执行”按钮，系统进行开门操作；此时“打开”按钮为红色闪烁状态；当开门开到位后“打开”按钮为红色，开门操作完成。

图2-3 d为电动门已打开状态。

a b c d图2-3：带自动/手动的电动截门操作窗口有些阀门的开启需要一些条件，当条件不满足时，开门操作不起作用。

III．关门操作用鼠标点按“关闭”按钮，再按“执行”按钮，系统进行关门操作；此时“关闭”按钮为绿色闪烁状态；当关门关到位后“关闭”按钮为绿色，关门操作完成。

图2-3 a为电动门已关闭状态。

有些阀门的关闭需要一些条件，当条件不满足时，关门操作不起作用。

IV．故障确认电动门在开、关门时，如果在规定的时间内没有开到位或关到位，则操作窗口内显示“操作超时”信息。

用鼠标点按“故障确认”按钮，再按“执行”按钮，则可以清除“操作超时”信息。

在故障确认前不能进行开、关门操作。

V．信息显示“就地控制”：显示此信息时表示电动门在就地控制状态，画面操作无效。

“操作超时”：见“IV 故障确认”。

“设备故障”：显示此信息时表示设备不可用，操作无效。

VI．电动门状态说明见图2-4 a，其中故障（黄色）状态表示操作超时或设备故障。

阀门的手/自动状态见图2-4 b。

a b图2-4：带自动/手动的电动截门状态2.2.2无自动/手动的电动截门无自动/手动电动截门的操作，和带自动/手动的电动截门操作基本相同，只是缺少手动/自动模式的操作功能，其余完全一样。

以#1工艺水泵出口阀为例，如图2-5。

a b c d图2-5：带无自动/手动的电动截门操作窗口I．开门操作用鼠标点按“打开”按钮，再按“执行”按钮，系统进行开门操作；此时“打开”按钮为红色闪烁状态；当开门开到位后“打开”按钮为红色，开门操作完成。

图2-5 d为电动门已打开状态。

有些阀门的开启需要一些条件，当条件不满足时，开门操作不起作用。

II．关门操作用鼠标点按“关闭”按钮，再按“执行”按钮，系统进行关门操作；此时“关闭”按钮为绿色闪烁状态；当关门关到位后“关闭”按钮为绿色，关门操作完成。

图2-5 a为电动门已关闭状态。

有些阀门的关闭需要一些条件，当条件不满足时，关门操作不起作用。

III．故障确认电动门在开、关门时，如果在规定的时间内没有开到位或关到位，则操作窗口内显示“操作超时”信息。

用鼠标点按“故障确认”按钮，再按“执行”按钮，则可以清除“操作超时”信息。

在故障确认前不能进行开、关门操作。

IV．信息显示“就地控制”：显示此信息时表示电动门在就地控制状态，画面操作无效。

“操作超时”：见“III故障确认”。

“设备故障”：显示此信息时表示设备不可用，操作无效。

V．电动门状态说明见图2-6，其中故障（黄色）状态表示操作超时或设备故障。

图2-6：无自动/手动的电动截门状态2.2.3 泵和风机无连锁的泵与风机操作，以#3塔#1循环泵为例，如图2-7。

a b c图2-7：无连锁的泵与风机操作窗口I．启动操作用鼠标点按“启动”按钮，再按“执行”按钮，系统进行启动操作；此时“启动”按钮为红色闪烁状态；当泵或风机启动后“启动”按钮为红色，启动操作完成。

图2-7 b 为泵或风机已启动状态。

有些泵或风机的开启需要一些条件，当条件不满足时，启动操作不起作用。

II. 停止操作用鼠标点按“停止”按钮，再按“执行”按钮，系统进行关门操作；此时“停止”按钮为绿色闪烁状态；当泵或风机停止后“停止”按钮为绿色，停止操作完成。

合集下载

脱硫系统运行操作手册 docx资料

脱硫系统运行操作手册 docx资料

*****************安装脱硫设施工程石灰石_石膏法湿法脱硫工程操作手册*****************2017年10月前言制定本操作手册的目的是为了加强本工程脱硫装置的标准化管理，保证脱硫装置的正常安全运行，使脱硫装置的运行维护操作程序化、规范化。

本手册只对操作和维护起指导作用。

如果在长时间运行后，由于脱硫操作人员经验的不断积累，最终发现操作程序与目前的手册不同，应向承包商报告此情况以修改操作手册，承包商保留修改和添加的权利。

为保证系统的正常运行，装置必须置于有效的监督之下，且操作人员必须明确自己应承担的责任。

1.烟气脱硫系统工艺介绍1.1设计原则（1）认真贯彻执行国家关于环境保护的方针政策，严格遵守国家有关法规、规范和标准进行设计，能够适应锅炉运行时的负荷波动，在满足供热的同时，达到设计的排放参数；（2）选用先进可靠的脱硫技术工艺，确保脱硫效率高的前提下，强调系统的安全、稳定性能，并减少系统运行费用。

（3）充分结合厂方现有的客观条件，因地制宜，制定具有针对性的技术方案。

（4）系统平面布置要求紧凑、合理、美观，实现功能分区，方便运行管理。

（5）设计采用石灰石—石膏湿法脱硫工艺，该方法技术成熟、脱硫效率高达98%以上、运行安全可靠、操作简便。

（6）烟气系统不设增压风机，设置烟气旁路，不设置烟气—烟气换热器，脱硫后的烟气排入厂里现有大烟囱。

（7）采用烟气在线自动监测系统，对脱硫后的烟气排放进行实时监控，严格执行环保要求排放标准。

1.2工艺原理及工艺流程1.2.1工艺化学反应机理石灰石—石膏湿法脱硫工艺的主要原理是：送入吸收塔的脱硫吸收剂石灰石浆液，与进入吸收塔的烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的空气中的氧气发生化学反应，生成二水硫酸钙即石膏。

脱硫后的烟气依次经过除雾器除去雾滴，再经过加热器加热升温后，由风脱硫塔直接排入大气。

石灰石-石膏法主要的化学反应机理为：（1）SO2 + H2O →H2SO3吸收（2）CaCO3 + H2SO3→CaSO3 + CO2 + H2O 中和（3）CaSO3 + 1/2 O2→CaSO4氧化（4）CaSO3 + 1/2 H2O →CaSO3·1/2H2O 结晶（5）CaSO4 + 2H2O →CaSO4·2H2O 结晶（6）CaSO3 + H2SO3→Ca(HSO3)2 pH 控制其主要优点是能广泛地进行商品化开发，且其吸收剂的资源丰富，成本低廉，废渣既可抛弃，也可作为商品石膏回收。

DCS操作说明资料

DCS操作说明资料

DCS操作说明资料DCS（Distributed Control System，分布式控制系统）是一种广泛应用于工业控制领域的自动化控制系统。

它能够集中控制多个分散的控制单元，通过数据通信实现对工业过程的监控与操作。

下面是一份DCS操作说明的资料，详细介绍了DCS系统的配置、操作和故障处理等方面的内容。

一、DCS系统配置1.硬件配置1.1主控制器：负责控制整个DCS系统的主要模块，包括CPU、存储器和输入输出接口等。

1.2输入输出模块：用于接收和发送实时过程数据。

1.3通信网络：建立控制系统内部不同模块之间的通信连接。

1.4控制台：供操作人员进行监控和操作的界面。

2.软件配置2.1SCADA软件：用于数据采集与处理，实现对工业过程的监控和控制。

2.2PLC程序：编写用于控制工业过程的程序，与SCADA软件进行通信。

二、DCS系统操作1.登录系统输入用户名和密码，进入DCS系统。

2.监控界面2.1实时数据显示：显示工业过程的各种参数，如温度、压力等。

2.2图形界面：通过图形化方式展示工业过程的设备、管道等情况，便于操作人员理解。

3.控制操作3.1自动操作：按照预设的控制策略进行控制。

3.2手动操作：手动开关控制设备，进行临时控制。

3.3调整参数：根据工艺要求调整设备参数，如温度、压力设定值等。

4.报警管理4.1报警显示：当系统出现异常情况时，显示相应的报警信息。

4.2报警处理：针对不同的报警情况，进行相应的处理措施。

5.数据记录与分析5.1数据记录：对工业过程中的关键参数进行实时记录，生成数据记录。

5.2数据分析：对工艺过程中的数据进行分析，寻找潜在问题和改进机会。

三、DCS系统故障处理1.报警解除1.1确认报警情况：判断是真实报警还是误报警。

1.2解除报警：根据具体情况采取相应的解除措施。

2.故障排查2.1跟踪报警日志：查找故障发生的时间和原因。

2.2检查设备及传感器：确认设备和传感器是否正常工作。

脱硫运行手册

脱硫运行手册

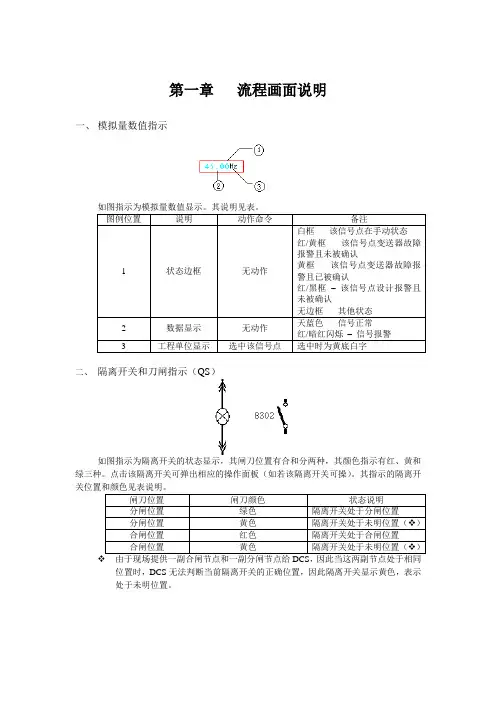

第一章流程画面说明一、模拟量数值指示如图指示为模拟量数值显示。

其说明见表。

二、隔离开关和刀闸指示（QS）如图指示为隔离开关的状态显示，其闸刀位置有合和分两种，其颜色指示有红、黄和绿三种。

点击该隔离开关可弹出相应的操作面板（如若该隔离开关可操）。

其指示的隔离开位置时，DCS无法判断当前隔离开关的正确位置，因此隔离开关显示黄色，表示处于未明位置。

三、断路器指示（QF）如图指示为断路器的状态显示，其颜色指示有红、黄和绿三种。

点击该断路器可弹出位置时，DCS无法判断当前断路器的正确位置，因此断路器显示黄色，表示处于未明位置。

四、双投刀闸指示（DS）如图指示为双投刀闸的状态显示，其位置指示有左、中和右三种。

其指示的刀闸位置见表说明。

五、电动门（BCA）如图指示为电动门的状态显示，其门位置有开和关两种，其颜色指示有红、黄、绿和蓝四种。

点击该设备可弹出相应的操作面板（如若该门可操）。

其指示的门位置和颜色见表说明。

于闭合位置时，DCS无法判断当前电动门的正确位置，因此显示黄色，表示处于未明位置。

六、调门（CCS）如图指示为调门的状态显示，其门位置有开、关和中间位三种，其颜色指示有红、、绿和蓝三种。

点击该设备可弹出相应的操作面板（如若该门可操）。

其指示的门位置和颜色见表说明。

七、泵、电机和电加热器（PUMP）如图指示为泵、电机和电加热器的状态显示，其状态有运行和停止两种，其颜色指示有红、黄、绿和蓝四种。

点击该设备可弹出相应的操作面板（如若该泵、电机和电加热器可操）同位置时，DCS无法判断当前设备的正确状态，因此显示黄或蓝色，表示处于未明状态。

八、开关位置指示如图指示为开关状态显示，其状态有正常和报警两种，报警说明见图中间字母。

H表示高I，HH表示高II，HHH表示高III，L表示低I，LL表示低II，LLL表示低III，P表示压力开关，PD表示差压开关。

其颜色指示有红和绿两种。

其指示的开关位置和颜色见表说明。

第二章操作面板说明一、断路器隔离开关的操作（OP_QF）1)确认该断路器不在就地操作位置并且控制回路无故障2)检查逻辑3)按下复位按钮，准备进行操作4)按下分（合）按钮。

【免费下载】DCS系统操作手册

【免费下载】DCS系统操作手册

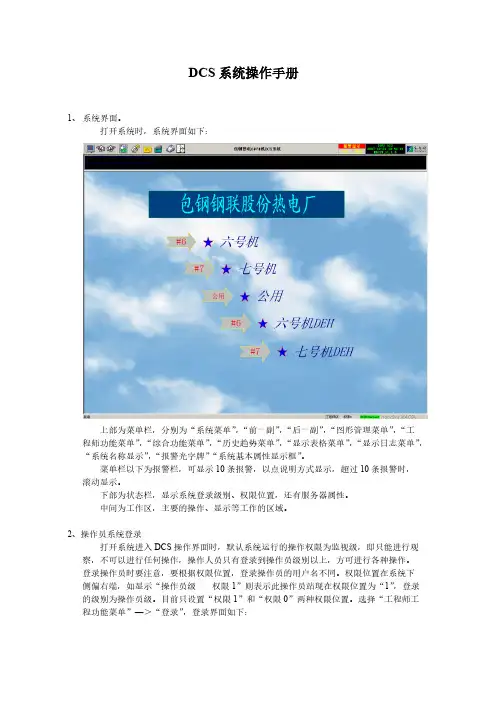

DCS系统操作手册1、系统界面。
