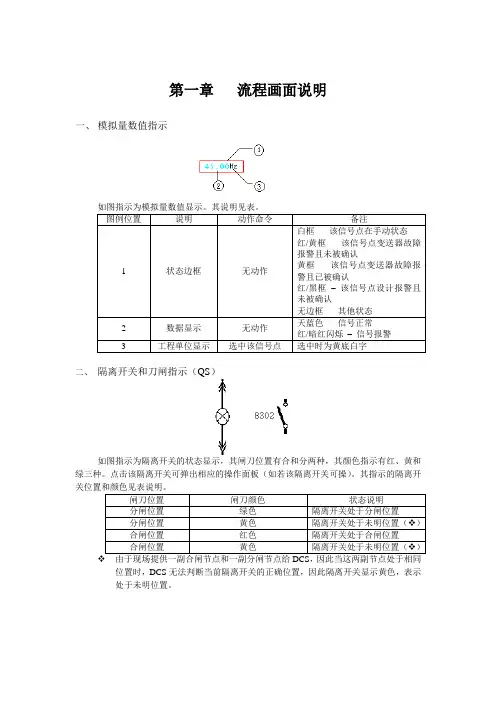

第一章流程画面说明一、模拟量数值指示如图指示为模拟量数值显示。
其说明见表。
二、隔离开关和刀闸指示（QS）如图指示为隔离开关的状态显示，其闸刀位置有合和分两种，其颜色指示有红、黄和绿三种。
点击该隔离开关可弹出相应的操作面板（如若该隔离开关可操）。
其指示的隔离开位置时，DCS无法判断当前隔离开关的正确位置，因此隔离开关显示黄色，表示处于未明位置。
三、断路器指示（QF）如图指示为断路器的状态显示，其颜色指示有红、黄和绿三种。
点击该断路器可弹出位置时，DCS无法判断当前断路器的正确位置，因此断路器显示黄色，表示处于未明位置。
四、双投刀闸指示（DS）如图指示为双投刀闸的状态显示，其位置指示有左、中和右三种。
其指示的刀闸位置见表说明。
五、电动门（BCA）如图指示为电动门的状态显示，其门位置有开和关两种，其颜色指示有红、黄、绿和蓝四种。
点击该设备可弹出相应的操作面板（如若该门可操）。
其指示的门位置和颜色见表说明。
于闭合位置时，DCS无法判断当前电动门的正确位置，因此显示黄色，表示处于未明位置。
六、调门（CCS）如图指示为调门的状态显示，其门位置有开、关和中间位三种，其颜色指示有红、、绿和蓝三种。
点击该设备可弹出相应的操作面板（如若该门可操）。
其指示的门位置和颜色见表说明。
七、泵、电机和电加热器（PUMP）如图指示为泵、电机和电加热器的状态显示，其状态有运行和停止两种，其颜色指示有红、黄、绿和蓝四种。
点击该设备可弹出相应的操作面板（如若该泵、电机和电加热器可操）同位置时，DCS无法判断当前设备的正确状态，因此显示黄或蓝色，表示处于未明状态。
八、开关位置指示如图指示为开关状态显示，其状态有正常和报警两种，报警说明见图中间字母。
H表示高I，HH表示高II，HHH表示高III，L表示低I，LL表示低II，LLL表示低III，P表示压力开关，PD表示差压开关。
其颜色指示有红和绿两种。
其指示的开关位置和颜色见表说明。
第二章操作面板说明一、断路器隔离开关的操作（OP_QF）1)确认该断路器不在就地操作位置并且控制回路无故障2)检查逻辑3)按下复位按钮，准备进行操作4)按下分（合）按钮。

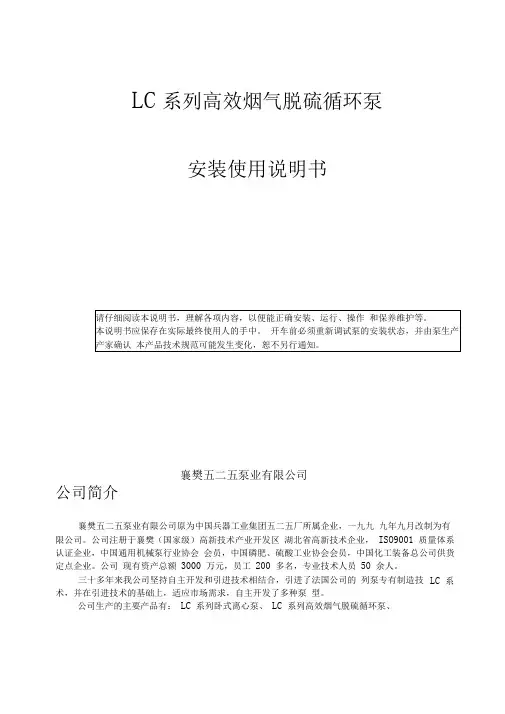

LC系列高效烟气脱硫循环泵安装使用说明书襄樊五二五泵业有限公司公司简介襄樊五二五泵业有限公司原为中国兵器工业集团五二五厂所属企业，一九九九年九月改制为有限公司。
公司注册于襄樊（国家级）高新技术产业开发区湖北省高新技术企业，ISO9001 质量体系认证企业，中国通用机械泵行业协会会员，中国磷肥、硫酸工业协会会员，中国化工装备总公司供货定点企业。
公司现有资产总额3000 万元，员工200 多名，专业技术人员50 余人。
三十多年来我公司坚持自主开发和引进技术相结合，引进了法国公司的列泵专有制造技LC 系术，并在引进技术的基础上，适应市场需求，自主开发了多种泵型。
公司生产的主要产品有：LC 系列卧式离心泵、LC 系列高效烟气脱硫循环泵、PLC系列立式离心泵、LC-T系列渣浆泵、PLC-T系列立式渣浆泵、LH系列重型渣浆泵、FYL 系列悬臂立式离心泵、IHE 系列化工流程泵、LB 系列化工流程泵、IHZ 系列化工自吸泵、HZ系列化工轴流泵、LHZ系列立式轴流泵、MECP系列混流泵、S 型系列双吸泵、LSD系列高温浓硫酸泵以及截止阀、球阀等近两百种规格。
生产的材料有1Cr18Ni9Ti 、304、304L、316、316L、Mo2Ti、904（UB-6）、C4、Cr30A 、2605N、CD4MCu、DF2、MM-4、K 合金、SS920、20＃合金、哈氏合金、蒙乃尔合金等二十多种。
产品广泛用于化工、化肥、冶金、矿山、火电、医药、造纸、污水处理等行业。
同时能根据用户的要求，提供大、中型不锈钢铸件和耐磨材料铸件，并承接来图加工制作。
主要技术装备：采用美国亚什兰工艺PEP SET树脂自硬砂造型生产线、采用中频炉熔炼，最大铸件重量可达吨、采用光谱分析仪和红外碳硫分析仪对钢水进行快速分析、热处理炉采用电子程序控制、泵的转子采用动平衡测试技术、符合ISO2548 要求的B 级精度的泵性能测试系统、采用计算机辅助设计。

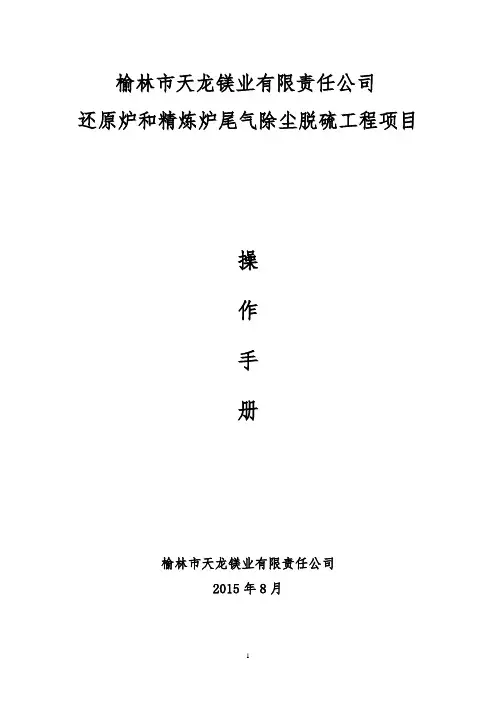

榆林市天龙镁业有限责任公司还原炉和精炼炉尾气除尘脱硫工程项目操作手册榆林市天龙镁业有限责任公司2015年8月目录前言 (3)一、工艺流程及说明 (4)1.1、工艺流程 (4)1.2、流程概述 (4)二、工艺原理 (6)三、脱硫剂的制备 (7)四、工艺过程参数检测及控制调节系统 (7)4.1、主要操作参数和技术指标： (7)4.2、控制调节系统说明 (7)五、脱硫系统运行管理 (8)5.1．操作运行前的准备工作 (8)5.2．操作运行程序 (10)5.3、正常运行管理 (12)5.4、系统运行异常处理 (13)5.5、停炉检修 (15)六、操作运行制度 (16)6.1、脱硫除尘装置岗位责任制 (16)6.2、巡回检查制度 (17)七、劳动安全及职业卫生 (17)7.1、本工程应采取安全措施和实施劳保卫生防护的工艺环节与场所.. 177.2、防水污染、防尘 (17)7.3、防电伤、防机械伤害及其它伤害 (18)前言本操作手册适用于“天龙镁业有限责任公司还原炉和精炼炉尾气除尘脱硫工程项目”，本系统除尘脱硫部分采用湿式氧化镁法脱硫工艺+独立分水式除尘脱硫设备技术。
为了保证烟气中的二氧化硫和烟尘达标排放，确保系统长期稳定运行，特制定本操作手册，在启动和运转本系统以前，要求操作人员认真地阅读并理解本操作手册，因为不正确的操作将导致装置运行性能低劣或将导致设备损坏。
本手册为技术资料，仅限于相关人员参阅。
希望所有操作人员通力合作，共同维护好系统各部分装置。
一、工艺流程及说明1.1、工艺流程 除尘脱硫工艺流程图1.2、流程概述本工艺流程为：⑴各生产线烟气在引风机的作用下经过管道输送，烟气进入DLFS 型除尘脱硫一体化设备（独立分水式除尘脱硫器）的除尘室内，在除尘室内，从上而下的第一层喷淋水将大部分的颗粒物除去，粉尘下落，随水冲入水沟，流入沉淀池，经过长时间沉淀静置后的上清液用水泵打入除尘室进行循环利用。
另一方面降低烟气出口温度，更提高了后续脱硫室的脱硫效率。
一泵的用途及适用范围DT系列大型脱硫循环泵（DN≥300mm）为轴向吸入、单级、单吸、悬架离心式结构。
该系列泵在水力设计、结构设计以及铸件所用材料上，综合应用了国内外同类产品的优点并加以创新。
具有高效节能、抗磨耐腐、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点。
泵的综合性能居国内领先水平。
可广泛用于火电、炼铝和炼油等行业的脱硫系统输送石灰石或石膏浆液。
浆液中氯离子含量最高可达60000ppm，浆液的PH值允许在4—13之间,浆液温度≤65°C，浆液重量浓度C w最高可达60%。
二泵的结构特征1 总述DT系列大型脱硫循环泵的泵壳（蜗壳）为单层壳体结构。
叶轮与轴采用螺纹连结，轴封采用机械密封。
悬架部分采用稀油润滑型式。
过流部件叶轮、蜗壳、后护板、入口短管均采用我厂自行研制的抗磨耐腐高铬合金材料制造。
其详细结构见图1。

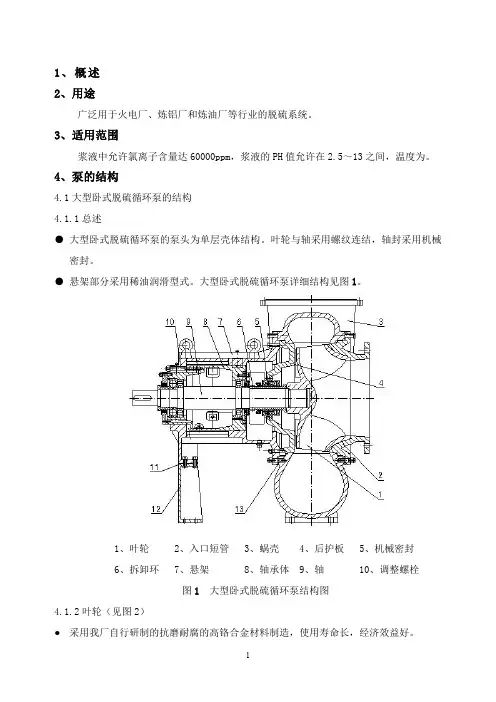

1、叶轮2、入口短管3、蜗壳4、后护板5、机械密封6、拆卸环7、悬架8、轴承体9、轴10、调整螺栓11、压紧螺栓12、螺栓13、支架14、螺柱图1DT系列大型脱硫循环泵结构图2 叶轮（1）前盖板背叶片的设计，可防止大的颗粒进入到叶轮与入口短管间的间隙中。
（2）后盖板背叶片的设计，可减小轴向力，阻挡大颗粒进入机械密封的腔体。
（3）叶轮上排气孔的设计，可以使机械密封的腔体内介质形成流动，带走气体，防止机械密封干磨擦。
3 蜗壳蜗壳壁厚能够承受足够的压力和磨损。
4 后护板（1）后护板通过螺栓固定在悬架上，便于拆装。
（2）装单端面机械密封的后护板设计成锥形口，便于浆液及时从机械密封室中排出，防止泵停车后长时间不用，浆液附着在机械密封上损坏机械密封。
5 入口短管由于其具有很强的抗磨损能力，保证了流道长时间的平滑和完整。
由此也帮助延长了叶轮的使用寿命。
6 轴承体组件轴承体组件由两部分组成，悬架及轴承体。
轴承体可通过压紧螺栓及调整螺栓调节，在悬架内水平移动。
主要优点：（1）轴承体可在悬架内移动，调整间隙方便。

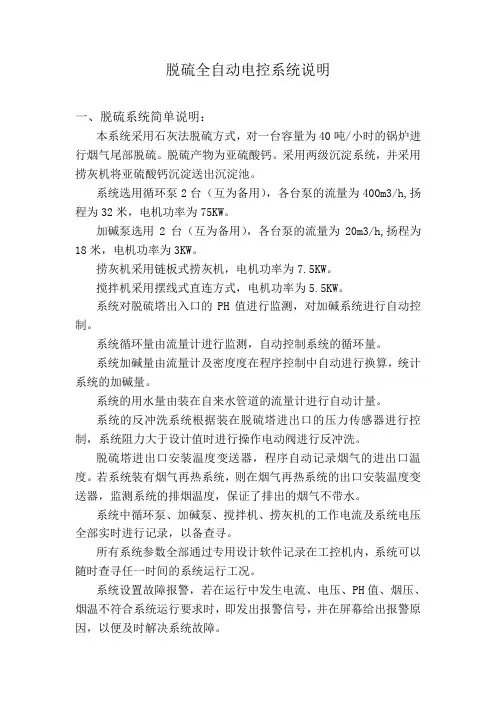

脱硫全自动电控系统说明一、脱硫系统简单说明：本系统采用石灰法脱硫方式，对一台容量为40吨/小时的锅炉进行烟气尾部脱硫。
脱硫产物为亚硫酸钙。
采用两级沉淀系统，并采用捞灰机将亚硫酸钙沉淀送出沉淀池。
系统选用循环泵2台（互为备用），各台泵的流量为400m3/h,扬程为32米，电机功率为75KW。
加碱泵选用2台（互为备用），各台泵的流量为20m3/h,扬程为18米，电机功率为3KW。
捞灰机采用链板式捞灰机，电机功率为7.5KW。
搅拌机采用摆线式直连方式，电机功率为5.5KW。
系统对脱硫塔出入口的PH值进行监测，对加碱系统进行自动控制。
系统循环量由流量计进行监测，自动控制系统的循环量。
系统加碱量由流量计及密度度在程序控制中自动进行换算，统计系统的加碱量。
系统的用水量由装在自来水管道的流量计进行自动计量。
系统的反冲洗系统根据装在脱硫塔进出口的压力传感器进行控制，系统阻力大于设计值时进行操作电动阀进行反冲洗。
脱硫塔进出口安装温度变送器，程序自动记录烟气的进出口温度。
若系统装有烟气再热系统，则在烟气再热系统的出口安装温度变送器，监测系统的排烟温度，保证了排出的烟气不带水。
系统中循环泵、加碱泵、搅拌机、捞灰机的工作电流及系统电压全部实时进行记录，以备查寻。
所有系统参数全部通过专用设计软件记录在工控机内，系统可以随时查寻任一时间的系统运行工况。
系统设置故障报警，若在运行中发生电流、电压、PH值、烟压、烟温不符合系统运行要求时，即发出报警信号，并在屏幕给出报警原因，以便及时解决系统故障。
二、自动化系统的组成一、 电气基本情况：序号 项目运行要求1 供电电源：三相四线380V2 电机：循环泵电机75kw, 4极，2台 搅拌机电机5.5kw, 4极，1台加碱泵电机3kw, 4极，2台捞灰机电机7.5 4极，2台 电动阀， 2台一备一用，连续运行 一备一用，连续运行 PH 计控制运行 连续运行。
由系统压差控制运行 3控制仪表和传感器： 温度传感器 2路 压力传感器 2路 PH 计 2路液位计 1路 流量变送器 3路 密度变送器 1路脱硫塔进出口温度 脱硫塔进出口压力 控制加碱泵，循环泵 控制循环池液面 测量系统流量 测量系统加碱量中控室由上位计算机系统和下位PLC 系统组成，上位计算与下位计算通过以太网联接，保障数据的快速传输，并可以接入集团网络，实行数据远程传输与共享。

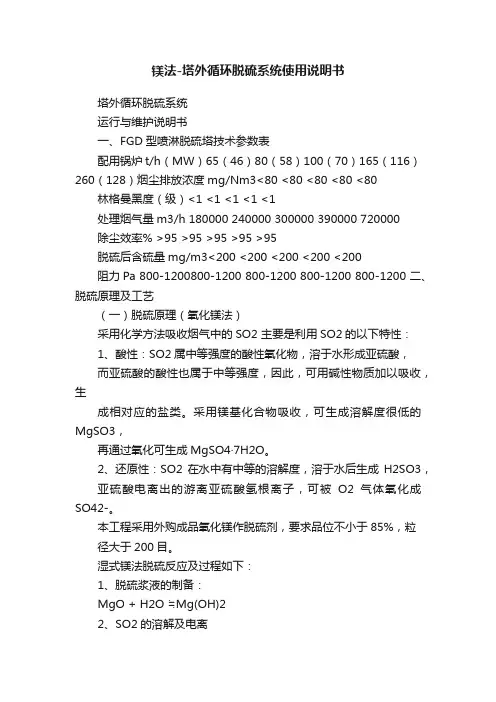

镁法-塔外循环脱硫系统使用说明书塔外循环脱硫系统运行与维护说明书一、FGD型喷淋脱硫塔技术参数表配用锅炉t/h（MW）65（46）80（58）100（70）165（116）260（128）烟尘排放浓度mg/Nm3<80 <80 <80 <80 <80 林格曼黑度（级）<1 <1 <1 <1 <1处理烟气量m3/h 180000 240000 300000 390000 720000除尘效率% >95 >95 >95 >95 >95脱硫后含硫量mg/m3<200 <200 <200 <200 <200阻力Pa 800-1200800-1200 800-1200 800-1200 800-1200 二、脱硫原理及工艺（一）脱硫原理（氧化镁法）采用化学方法吸收烟气中的SO2 主要是利用SO2的以下特性：1、酸性：SO2属中等强度的酸性氧化物，溶于水形成亚硫酸，而亚硫酸的酸性也属于中等强度，因此，可用碱性物质加以吸收，生成相对应的盐类。
采用镁基化合物吸收，可生成溶解度很低的MgSO3，再通过氧化可生成MgSO4·7H2O。
2、还原性：SO2在水中有中等的溶解度，溶于水后生成H2SO3，亚硫酸电离出的游离亚硫酸氢根离子，可被O2气体氧化成SO42-。
本工程采用外购成品氧化镁作脱硫剂，要求品位不小于85%，粒径大于200目。
湿式镁法脱硫反应及过程如下：1、脱硫浆液的制备：MgO + H2O ≒Mg(OH)22、SO2的溶解及电离SO2+ H2O ≒H2SO3H2SO3≒ H++ HSO3－HSO3－≒H++ SO3 2－3、SO2的吸收反应：Mg(OH)2+ SO2≒MgSO3 + H2O4、氧化副反应由于烟气中同时还含有一定量的富余O2，吸收液在吸收二氧化硫的同时，将烟气中的氧气也同时吸收溶解于吸收液中，发生如下的氧化副反应：MgSO3+ 1/2 O2≒MgSO4（二）脱硫工艺系统脱硫装置由脱硫剂制备与输送系统、吸收系统、脱硫渣处理系统、烟气系统、自控和在线监测系统等组成。

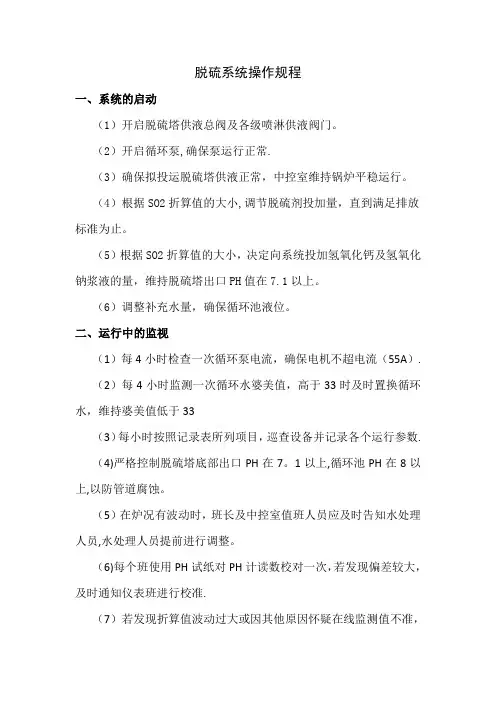

脱硫系统操作规程一、系统的启动（1）开启脱硫塔供液总阀及各级喷淋供液阀门。
（2）开启循环泵,确保泵运行正常.（3）确保拟投运脱硫塔供液正常，中控室维持锅炉平稳运行。
（4）根据SO2折算值的大小,调节脱硫剂投加量，直到满足排放标准为止。
（5）根据SO2折算值的大小，决定向系统投加氢氧化钙及氢氧化钠浆液的量，维持脱硫塔出口PH值在7.1以上。
（6）调整补充水量，确保循环池液位。
二、运行中的监视（1）每4小时检查一次循环泵电流，确保电机不超电流（55A）.（2）每4小时监测一次循环水婆美值，高于33时及时置换循环水，维持婆美值低于33（3）每小时按照记录表所列项目，巡查设备并记录各个运行参数.（4)严格控制脱硫塔底部出口PH在7。
1以上,循环池PH在8以上,以防管道腐蚀。
（5）在炉况有波动时，班长及中控室值班人员应及时告知水处理人员,水处理人员提前进行调整。
（6)每个班使用PH试纸对PH计读数校对一次，若发现偏差较大，及时通知仪表班进行校准.（7）若发现折算值波动过大或因其他原因怀疑在线监测值不准，及时通知仪表班进行校准.三、运行中的调整（1)每逢偶数日，例行向硝钡精制车间打泥，至少大池子一池子，小池子两池子。
(2）日常操作时,为防止循环池泥量过大，每个班添加的石灰量最多不超过30袋，PH控制不住时，余量用NaOH调整。
添加脱硫剂时必须每小时均衡添加，禁止一次性加入过多。
（3)为确保经济运行,应保持SO2折算值在100～200之间，若折算值偏高，则开大泵出口阀门或启动备用泵投入运行；若偏低，则关小泵出口阀门或停运一台泵。
在脱硫塔出口PH能保持在7。
1以上且脱硫塔循环水量足够的情况下,尽量将SO2维持在150左右.（4）若循环池水位低，应及时通知硫化钡车间翻水保持水位。
（5）若出现故障、数据超标，应及时报告安环科,并做好记录。
（6）如果循环池婆美值高于33，必须及时联系硝钡精制车间进行置换水,严禁带病运行拖到交接班。

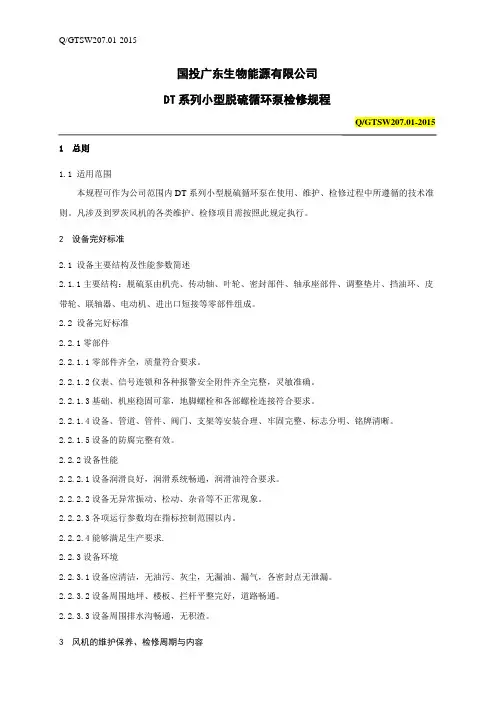

国投广东生物能源有限公司DT系列小型脱硫循环泵检修规程Q/GTSW207.01-2015 1 总则1.1适用范围本规程可作为公司范围内DT系列小型脱硫循环泵在使用、维护、检修过程中所遵循的技术准则。
凡涉及到罗茨风机的各类维护、检修项目需按照此规定执行。
2 设备完好标准2.1 设备主要结构及性能参数简述2.1.1主要结构：脱硫泵由机壳、传动轴、叶轮、密封部件、轴承座部件、调整垫片、挡油环、皮带轮、联轴器、电动机、进出口短接等零部件组成。
2.2 设备完好标准2.2.1零部件2.2.1.1零部件齐全，质量符合要求。
2.2.1.2仪表、信号连锁和各种报警安全附件齐全完整，灵敏准确。
2.2.1.3基础、机座稳固可靠，地脚螺栓和各部螺栓连接符合要求。
2.2.1.4设备、管道、管件、阀门、支架等安装合理、牢固完整、标志分明、铭牌清晰。
2.2.1.5设备的防腐完整有效。
2.2.2设备性能2.2.2.1设备润滑良好，润滑系统畅通，润滑油符合要求。
2.2.2.2设备无异常振动、松动、杂音等不正常现象。
2.2.2.3各项运行参数均在指标控制范围以内。
2.2.2.4能够满足生产要求.2.2.3设备环境2.2.3.1设备应清洁，无油污、灰尘，无漏油、漏气，各密封点无泄漏。
2.2.3.2设备周围地坪、楼板、拦杆平整完好，道路畅通。
2.2.3.3设备周围排水沟畅通，无积渣。
3 风机的维护保养、检修周期与内容3.1 脱硫泵的日常维护保养3.1.1日常维护3.1.1.1保持设备整洁卫生。
3.1.1.2注意润滑情况是否正常，主要润滑油的质量和油位，经常倾听脱硫运行是否有杂音。
3.1.1.3经常观察各个仪表工作是否正常稳定。
3.1.2.4工作泵、电机的响声和振动是否正常。
3.1.2.5严格执行润滑管理制度。
3.1.2定期检查3.1.2.1表面除锈、除污和清洗。
3.1.2.2定期检查泵的入口过滤器。
3.1.2.3风机机体内部有无漏水、漏油现象。
山西建材脱硫泵操作规程
《山西建材脱硫泵操作规程》
一、操作前准备
1.1 确认脱硫泵的工作状态及所需操作参数，如流量、压力等。
1.2 检查泵体、密封、电机等部件是否正常，确认无漏水、漏
油等现象。
1.3 检查管道连接是否牢固，确认阀门开关状态。
1.4 确认操作人员已经穿戴好相关的防护用具，如手套、护目
镜等。
二、操作步骤
2.1 开启电源，启动脱硫泵。
2.2 观察脱硫泵运行状态，确认无异常振动、怠速或其他异常
现象。
2.3 调节脱硫泵的流量及压力，保持其稳定在工作状态。
2.4 定期检查脱硫泵的运行情况，如发现异常要及时予以处理。
2.5 关闭脱硫泵时，先减小压力，然后再关闭电源。
三、注意事项
3.1 在操作时应按照操作规程进行，严禁擅自调节脱硫泵的参数。
3.2 定期检查脱硫泵的润滑和密封情况，如有异常要及时更换。
3.3 当脱硫泵出现故障时，及时上报并进行维修，切勿私自修理。
3.4 禁止在脱硫泵工作时，进行其他无关操作，以免影响正常
工作。
通过《山西建材脱硫泵操作规程》，可以使操作人员了解到脱硫泵的正常操作流程及注意事项，保证脱硫泵的正常运行，提高工作效率。
DTP04-4P DTP06-4S DTP04-4P-E003DTM04-2P DTP06-2S DTP04-4P-LE07DTP06-4S-C015DTP06-4S-EE01DT Series Technical ManualTable of ContentsDT Series Technical Manual2Deutsch DTM SeriesDeutsch DTM Series of transportation connectors feature aminiature contact with an enhanced design based on theworld class, field-proven Deutsch DT Series.The DTM is the connector to be used in harsh environmentalapplication where reliable signal circuits are critical tooperating performance. Typical applications include on oraround the engine, the transmission and under the hood.Deutsch DT SeriesAn environmentally-sealed connector designed specifically forcable to cable applications on the engine or transmission, underthe hood, on the chassis or in the cab. On signal level circuits inharsh environmental conditions, where even a small degradationin connection may be critical, the Deutsch DT Series generalpurpose connectors will provide the reliability and performanceat the lowest cost.DT Series Technical Deutsch DTHD SeriesDeutsch developed the DTHD Series for those applications requiring a complete, environmentally sealed, single power circuit termination. The plug features an integral coupling latch that provides tactile and audible feedback during coupling. The rugged thermoplastic receptacle is designed as an inline for cable to cable applications and is supplied with an integral Vee-Groove to accept mounting, clips, brackets and flanges.Deutsch DT Bussed Series3Integral Connector LatchRugged Thermoplastic Housing-55o C to +125 Available Configurations:DTM/DT 2, 3, 4, 6, 8 & 12 - Size 20/16DTP 2 & 4 - Size 12DTHD 1 - Size 4, 8 & 12Silicone Seals:DTM: Accepts AWG 22 - 16 wire DT: Accepts AWG 20 - 14 wire DTP: Accepts AWG 14 - 10 wire DTHD: Accepts AWG 14 - 6 wireCrimp Contacts with Option of Gold or Nickel Finish, Solid or Stamped ConstructionCurrent rating all contacts @ 125DTM - 7.5 Amps DT - 13 Amps Tactile and Audible Assembly Feedback Field Proven Long Service Life FeaturesBenefitsDeutsch DTP SeriesDeutsch’s DTP Series connectors are the answer to all of your most demanding power application requirements. DTP Series connectors offer the proven reliability and quality of Deutsch’s DT Series, combined with the added flexibilty of using power contacts.Utilizing the Deutsch DT receptacle shell, Deutsch has combined the rugged characteristics of the DT product line with a bussing device allowing the elimination of various harness splices. By using internal stamped bussed contacts this product can be configured in whatever arrangement meets your individual needs in the DT shell size that matches your requirements. Complete bussing flexibility in a compact, economical package.DT Series Technical Manual Product Line OverviewDeutsch DTM Serieswill be pressed into locked position during the mating of the connector.4DT Series TechnicalMATERIAL SPECIFICATIONSPlug/ReceptacleShell: ThermoplasticWedge: Thermoplastic#4(7.11-7.42)N/A5DT Series Technical ManualAssembly Contact Insertion (DTM, DT, DTP)1. Grasp crimped contact approximately 1.0” (25.4mm) behind the contact barrel.2. Hold connector with reargrommet facing you.4. Once all contacts are in place, insert orange wedge: receptacles1. Remove orange wedge using needlenose pliers to pull wedge straight out.3. Hold the rear seal in place,as removing the contact will displace the seal.11DT Series Technical To meet the application requirements where wires are to be protected, the DT Series may be supplied with boot adaptors. These will accept shaped boots / sleeves or shrink tubing. Parts for standard or thin wall wire are available.Shrink Boot Adaptor Modification NumbersPart Number - PlugsPart Number - Receptacles-EP11-CE13NumberofWays Black Grey Basic Part NumberStd.Thin Wall Std.NumberofWays Black Grey Basic Part Number Std.Thin Wall Std.2DT04-2P -E008-CE04Thin Wall Thin WallDT Series Technical 1027-003-12001011-026-0205(Thru Hole)1027-014-08001027-001-08001027-004-12001027-005-12001011-030-0205(Snap Fit)1011-027-0805(Thru Hole)Metal Mounting ClipsPlastic Mounting ClipsPart NumberUsed OnMaterialHole O.D.in. (mm)Plastic GrayPart NumberDT 2, 3, 4, 6, 12Used OnMaterial Color1011-310-0205(W/Self Mounting Stud)Back ShellsConnector DT04-2P / DT06-2S DT04-3P / DT06-3S DT04-4P / DT06-4S DT04-6P / DT06-6S DT04-8P / DT06-8S DT04-12P / DT06-12SCorrugatedX + 16,0X + 18,0X + 16,0---9,3X + 16,0X + 18,0X + 16,0---10,0X + 10,0X + 12,5X + 7,0X + 7,0----NW6NW7,5NW8,5NW10NW13NW17D Tube size by connector and additional length (mm) neededConnectorDT04-2P / DT06-2S DT04-3P / DT06-3S DT04-4P / DT06-4S DT04-6P / DT06-6S DT04-8P / DT06-8S DT04-12P / DT06-12S50 / 5050 / 5050 / 5050 / 5050 / 5050 / 5050 / 1050 / 5050 / 2550 / 3050 / 3550 / 40F P (N)F P (N)Pull Off Strength**** Valid for unslit corrugated tubes. Follow also connector mounting instruction: no force must apply to wires andconnector to maintain continuous tightness of the connection.* The corrugated tube must be placed into the ribs as per the above table.F PF PF TF T900900Tube details (sectional view)Rib No.: 6 3 1Deutsch Industrial US3850 Industrial Ave.Ph. +1 (951) 765-2250Fax +1 (951) 765-2255***************************Deutsch Industrial JapanNIHON Deutsch Ltd.44-10, Ohyamakanai-choItabashi-ku, Tokyo 173-0024JapanPh. + 81-3-5995-5192Fax + 81-305995-5193**************************.jp Deutsch India Power Connectors Pvt.Ltd.104, Prestige Omega EPIP zone,1st Phase, White Field,Bangalore - 560 066.INDIA.Ph: +91 80 40466525Mobile: +91 98454 03301DTP04-4P DTP06-4S DTP04-4P-E003DTM04-2P DTP06-2S DTP04-4P-LE07DTP06-4S-C015DTP06-4S-EE01。

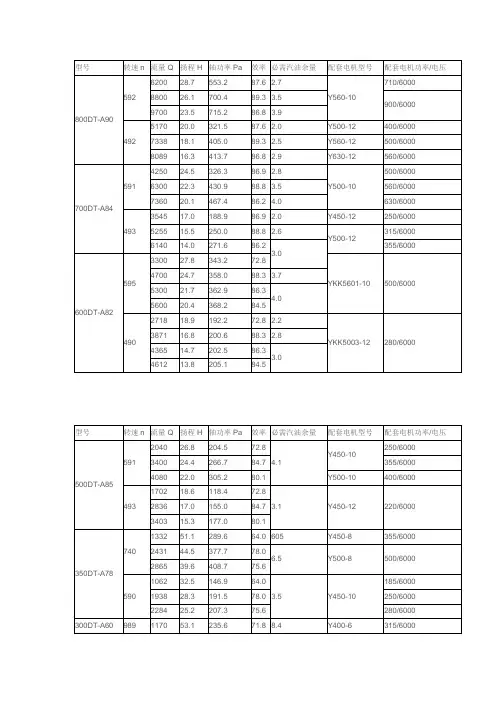

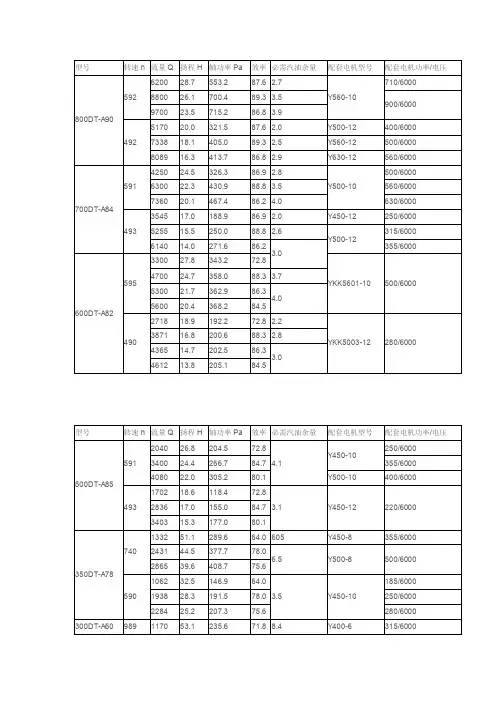

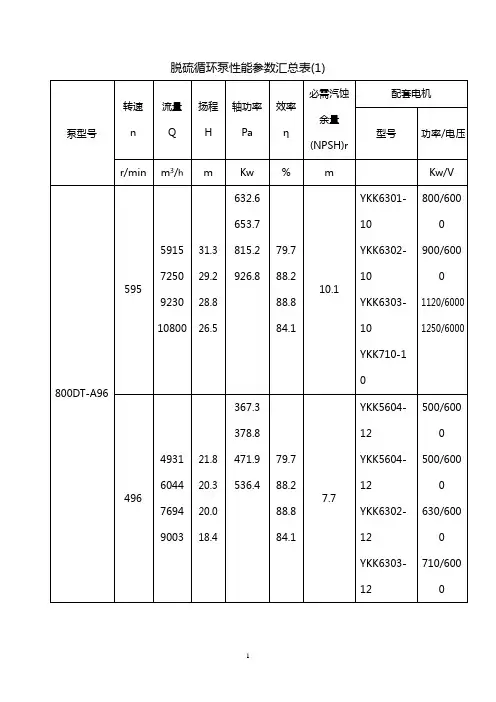

脱硫循环泵性能参数汇总表(1)脱硫循环泵性能参数汇总表(2)说明：以上电机均按浆体比重为1.15计算选择，用户选择电机时，应根据具体工况核算电机功率。
一泵的用途及适用范围DT系列大型脱硫循环泵（DN≥300mm）为轴向吸入、单级、单吸、悬架离心式结构。
该系列泵在水力设计、结构设计以及铸件所用材料上，综合应用了国内外同类产品的优点并加以创新。
具有高效节能、抗磨耐腐、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点。
泵的综合性能居国内领先水平。
可广泛用于火电、炼铝和炼油等行业的脱硫系统输送石灰石或石膏浆液。
浆液中氯离子含量最高可达60000ppm，浆液的PH值允许在4—13之间,浆液温度≤65°C，浆液重量浓度C w最高可达60%。
二泵的结构特征1 总述DT系列大型脱硫循环泵的泵壳（蜗壳）为单层壳体结构。
叶轮与轴采用螺纹连结，轴封采用机械密封。
悬架部分采用稀油润滑型式。
过流部件叶轮、蜗壳、后护板、入口短管均采用我厂自行研制的抗磨耐腐高铬合金材料制造。
其详细结构见图1。
1、叶轮2、入口短管3、蜗壳4、后护板5、机械密封6、拆卸环7、悬架8、轴承体9、轴10、调整螺栓11、压紧螺栓12、螺栓13、支架14、螺柱图1DT系列大型脱硫循环泵结构图2 叶轮（1）前盖板背叶片的设计，可防止大的颗粒进入到叶轮与入口短管间的间隙中。
（2）后盖板背叶片的设计，可减小轴向力，阻挡大颗粒进入机械密封的腔体。
（3）叶轮上排气孔的设计，可以使机械密封的腔体内介质形成流动，带走气体，防止机械密封干磨擦。
3 蜗壳蜗壳壁厚能够承受足够的压力和磨损。
4 后护板（1）后护板通过螺栓固定在悬架上，便于拆装。
（2）装单端面机械密封的后护板设计成锥形口，便于浆液及时从机械密封室中排出，防止泵停车后长时间不用，浆液附着在机械密封上损坏机械密封。
5 入口短管由于其具有很强的抗磨损能力，保证了流道长时间的平滑和完整。
由此也帮助延长了叶轮的使用寿命。
