天气图的判读冯宇影一、知识要点概念：广大范围内物理性质较均匀的大团空气形成条件：性质均一的陆面或洋面，稳定的环流条件按温度对比（热力分类）：冷气团、暖气团 按源地（地理分类）：冰洋、极地（大陆、海洋）、热带（大陆、海洋）、赤道 冬季：极地大陆气团——寒冷干燥 夏季：热带海洋气团、赤道气团——丰沛降水 单一气团控制——天气单调 两种气团控制——天气变化两种气团交界地区——天气变化最剧烈 概念：两种性质不同的气团之间的交界面 分类：（如下表） 二、方法与技巧常见的各种天气系统，是导致各种天气现象出现的基础。

要解决天气图的判读，必须正确掌握某种天气现象，弄清楚锋面系统，高、低压系统的结构和运动特征。

如2003年的广东高考题的18—19题：读图，回答（1）一（2）题：（1）．正确表示某气压系统的图是分类 概念 过境时天气过境后天气 实例冷锋冷气团主动向暖气移动 快行冷锋：狂风暴雨锋前，暖气团干燥形成大风或沙暴天气 气温降低、气压升高、天气转好 北方夏季的暴雨，冬季的寒潮慢行冷锋：连续性降水暖锋暖气团主动向冷气团移动连续性降水气温升高、气压上升、雨过天晴准静止锋冷暖气团势均力敌或遇地形阻挡阴雨连绵天气转好江淮静止锋——梅雨；昆明准静止锋——贵阳冬半年多雨分类 影响我国的气团 与天气的关系 气团 锋面 影响天气因素A ①B ②C ③D ④（2）该气压系统在1月份可能出现的地点为A 60°N附近海域B 15°N附近海域C 15°S附近海域D 60°S附近海域这两个小题就是在检查学生对基本理解的同时，考核学生从图上获取信息的能力。

只要明确空气只能从高压区流向低压区这样的基本概念，并能够认真注意图中的每项信息，就可以迅速准确地做出选择。

除此之外，天气图的判读还要求学生掌握读图识图能力、逻辑推理能力，具体涉及锋面气旋、高低气压系统等知识点。

三、往年高考（2003年江苏、广东，18—19）读图6，回答1一2题。

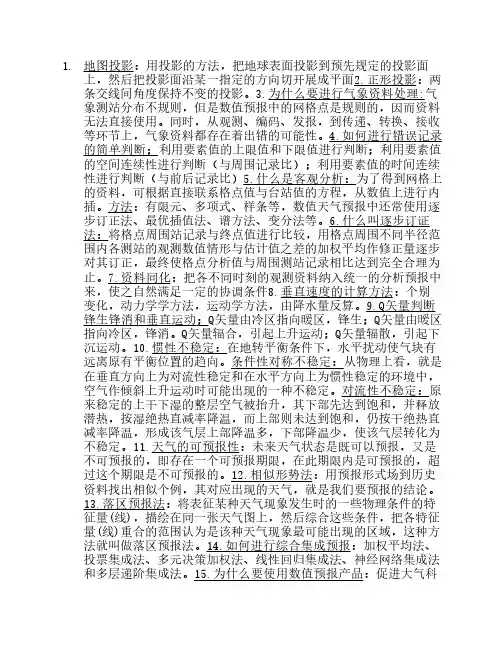

1. 地图投影：用投影的方法，把地球表面投影到预先规定的投影面上，然后把投影面沿某一指定的方向切开展成平面2.正形投影：两条交线间角度保持不变的投影。

3.为什么要进行气象资料处理:气象测站分布不规则，但是数值预报中的网格点是规则的，因而资料无法直接使用。

同时，从观测、编码、发报，到传递、转换、接收等环节上，气象资料都存在着出错的可能性。

4.如何进行错误记录的简单判断；利用要素值的上限值和下限值进行判断；利用要素值的空间连续性进行判断（与周围记录比）；利用要素值的时间连续性进行判断（与前后记录比）5.什么是客观分析：为了得到网格上的资料，可根据直接联系格点值与台站值的方程，从数值上进行内插。

方法：有限元、多项式、样条等，数值天气预报中还常使用逐步订正法、最优插值法、谱方法、变分法等。

6.什么叫逐步订证法：将格点周围站记录与终点值进行比较，用格点周围不同半径范围内各测站的观测数值情形与估计值之差的加权平均作修正量逐步对其订正，最终使格点分析值与周围测站记录相比达到完全合理为止。

7.资料同化：把各不同时刻的观测资料纳入统一的分析预报中来，使之自然满足一定的协调条件8.垂直速度的计算方法：个别变化，动力学学方法，运动学方法，由降水量反算。

9.Q矢量判断锋生锋消和垂直运动；Q矢量由冷区指向暖区，锋生；Q矢量由暖区指向冷区，锋消。

Q矢量辐合，引起上升运动；Q矢量辐散，引起下沉运动。

10.惯性不稳定：在地转平衡条件下，水平扰动使气块有远离原有平衡位置的趋向。

条件性对称不稳定：从物理上看，就是在垂直方向上为对流性稳定和在水平方向上为惯性稳定的环境中，空气作倾斜上升运动时可能出现的一种不稳定。

对流性不稳定：原来稳定的上干下湿的整层空气被抬升，其下部先达到饱和，并释放潜热，按湿绝热直减率降温，而上部则未达到饱和，仍按干绝热直减率降温，形成该气层上部降温多，下部降温少，使该气层转化为不稳定。

11.天气的可预报性：未来天气状态是既可以预报，又是不可预报的，即存在一个可预报期限，在此期限内是可预报的，超过这个期限是不可预报的。

天气诊断分析内容简介本书简明介绍了天气分析和预报中各种常用物理量场特别是涡度、散度、垂直速度、水汽通量散度、能量场、Q矢量、位涡度、条件性对称不稳定、粗Ri数、螺旋度、能量-螺旋度指数、雷暴大风指数等的诊断分析方法和数值预报产品的应用技术。

全书约13万字，共分八章。

可做为高等院校大气科学专业本科生的教材，也可供相关专业的教师、研究生及气象台站预报人员使用。

前言诊断分析方法是大气科学研究中常用的一种方法。

在天气分析中有一些十分重要的物理量，如涡度、散度、垂直速度和水汽通量散度以及各种能量场等等，这些物理量与一般的气象要素(温、压、风、湿)不同，它们通常是无法由观测直接得到的，而必须通过其它要素由计算间接获得。

这些物理量在某时刻的空间分布被称为“诊断场”。

诊断场和预报场是不同的，预报场是对未来时刻某物理量场的预报结果，在反映大气环流演变的流体动力学天气方程组中有一些十分重要的物理量即属于可以通过时间积分作预报的“预报方程”一类；而诊断场是物理量方程中不含有它对时间的微商项。

反映各气象要素场之间关系的不含有对时间微商的方程称为“诊断方程”。

研究这些物理量的计算方法、分析其空间分布特征，以及它们和天气系统发生、发展的关系称为诊断场分析。

诊断分析方法是加深认识天气系统及其发生、发展过程的一种重要途径。

可应用于大气科学中的各个领域，如气候诊断分析，大气环流模式和天气预报模式的诊断分析以及物理量场的诊断分析等等，随着计算机的发展和普及诊断分析方法已在气象台站业务中得到广泛应用，并且越来越受到广大气象工作者的重视。

本书着重介绍天气分析和预报中各种物理量场的诊断分析方法，其中不少是作者近年来在科研中改进应用的新方法。

由于作者学术水平的限制，可能会有不少错误和不妥之外，欢迎广大读者批评指正。

目录第一章地图投影 (1)§1.1 正形投影的基本关系 (2)§1.2 兰勃托投影 (4)§1.3 极射赤平投影 (4)§1.4 麦开脱圆柱投影 (5)第二章资料处理和客观分析 (6)§2.1 资料处理 (6)§2.2 客观分析 (12)第三章基本物理量的计算 (24)§3.1 表示空气湿度的物理量 (24)§3.2 运动学量的计算 (38)第四章垂直速度的计算 (45)§4.1 个别变化法 (45)§4.2 动力学方法 (48)§4.3 运动学方法 (54)§4.4 从降水量反算大气的垂直速度 (57)第五章湿度场分析 (59)§5.1 水汽通量 (59)§5.2 水汽通量散度 (60)§5.3 水汽净辐合的计算 (61)§5.4 降水率P的计算 (63)§5.5 总降水量的计算 (67)§5.6 降水效率 (67)第六章稳定度和能量分析 (69)§6.1 稳定度分析 (69)§6.2 能量分析 (74)第七章若干诊断量的分析应用 (78)§7.1 Q矢量分析 (78)§7.2 位涡思想的应用 (89)§7.3 条件性对称不稳定 (97)§7.4 强对流天气分析预报中新近引入的几个参数 (105)第八章数值预报及其产品应用技术 (115)§8.1 概述 (115)§8.2 数值预报产品的接收和预处理 (119)§8.3 数值预报误差的分析和订正 (120)§8.4 数值预报产品的定性应用方法 (128)§8.5 数值预报产品的定量应用方法 (131)§8.6 综合集成方法 (151)思考题 (158)编制程序题 (159)主要参考文献 (161)第一章地图投影诊断分析中需要计算某些物理量(如涡度、散度等)的空间导数，如何计算，这就涉及到坐标的选取问题。

天气学原理和方法第一章大气运动的基本特征地球大气的各种天气现象和天气变化都与大气运动有关。

大气运动在空间和时间上具有很宽的尺度谱，天气学研究的是那些与天气和气候有关的大气运动。

大气运动受质量守恒、动量守恒和能量守恒等基本物理定律所支配。

为了应用这些物理定律讨论在气象上有意义的相对于自转地球的大气运动，本章首先讨论影响大气运动的基本作用力，和在旋转坐标系中所呈现的视示力，然后导出控制大气运动的基本方程组，并在此基础上分析大尺度运动系统的风压场和气压场的关系，并引出天气图分析中应遵循的一向基本指导原则。

第一节旋转坐标系中运动方程及作用力分析一、旋转坐标系中运动方程1. （绝对速度）与（相对速度）t时刻一空气质点位于P点，经t 时间，质块移到Pa点，地球上的固定点P移到了Pe位置位移假设为R，质块相对固定地点的位移为R，图1.1 旋转坐标系显然当 0位移很小时单位时间内的位移为由此得此关系式表明：绝对速度等于相对速度与牵连速度之和2．与的关系地球自转角速度为则于是由此可得微分算子将微分算子用于则有再将代入上式右端得（*）式中为地转偏向力加速度，即柯氏加速度为向心力加速度3．牛顿第二定律单位质量的空气块所受到的力在绝对坐标系中单位质量空气块受到的力有+：地心引力F：摩擦力将此式代入（*）式：二、作用力分析1．气压梯度力①定义：单位质量空气块所受的净空气的压力②表达式G=-(1.1)③推导：图1.1.2 作用于气块上的气压梯度力的X分量x方向：B面 PA面：-（P+净压力：-同理y方向：z方向：净空气总压力④讨论：大小：气压梯度力的大小与气压梯度成正比，与空气密度成反比方向：气压梯度力的方向指向的方向，即由高压指向低压的方向2．地心引力① 定义：地球对单位质量的空气块所施加的万有引力② 表达式(1.2)K：万有引力常量M：地球质量a：到地心的距离③ 推导：图1.1.3 地心引力受力分析图④ 讨论：大小：不变，常数方向：指向地球心3．惯性离心力① 定义：观测者站在旋转地球外观测单位质量空气块所受到一个向心力的作用，但站在转动地球上（观测它的运动，发现它是静止的，这必然引入一个与向心力大小相同，方向相反的力，此力称为惯性离心力。
