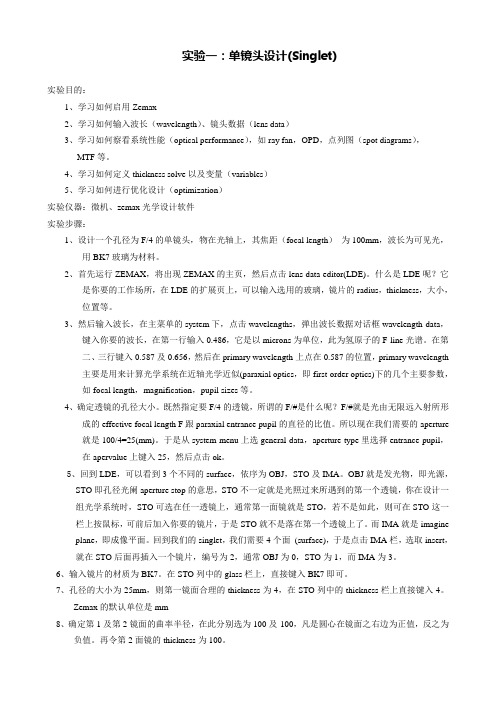

实验一：单镜头设计(Singlet)实验目的：1、学习如何启用Zemax2、学习如何输入波长（wavelength）、镜头数据（lens data）3、学习如何察看系统性能（optical performance），如ray fan，OPD，点列图（spot diagrams），MTF等。
4、学习如何定义thickness solve以及变量（variables）5、学习如何进行优化设计（optimization）实验仪器：微机、zemax光学设计软件实验步骤：1、设计一个孔径为F/4的单镜头，物在光轴上，其焦距（focal length）为100mm，波长为可见光，用BK7玻璃为材料。
2、首先运行ZEMAX，将出现ZEMAX的主页，然后点击lens data editor(LDE)。
什么是LDE呢？它是你要的工作场所，在LDE的扩展页上，可以输入选用的玻璃，镜片的radius，thickness，大小，位置等。
3、然后输入波长，在主菜单的system下，点击wavelengths，弹出波长数据对话框wavelength data，键入你要的波长，在第一行输入0.486，它是以microns为单位，此为氢原子的F-line光谱。
在第二、三行键入0.587及0.656，然后在primary wavelength上点在0.587的位置，primary wavelength主要是用来计算光学系统在近轴光学近似(paraxial optics，即first-order optics)下的几个主要参数，如focal length，magnification，pupil sizes等。
4、确定透镜的孔径大小。
既然指定要F/4的透镜，所谓的F/#是什么呢？F/#就是光由无限远入射所形成的effective focal length F跟paraxial entrance pupil的直径的比值。
所以现在我们需要的aperture 就是100/4=25(mm)。
第1章ZEMAX入门ZEMAX是一款使用光线追迹的方法来模拟折射、反射、衍射、偏振的各种序列和非序列光学系统的光学设计和仿真软件。
ZEMAX有3种版本：ZEMAX-SE（标准版）、ZEMAX-XE（扩展版）、ZEMAX-EE（工程版），其中ZEMAX-EE的功能最为全面。
ZEMAX的界面设计得比较简洁方便，稍加练习就能很快地进行交互设计使用。
ZEMAX的大部分功能通过都能选择弹出或下拉式菜单来实现，键盘快捷键可以用来引导或略过菜单，直接运行。
本章将要讲述ZEMAX中的有关约定的解释，界面功能的习惯用法，以及一些常用窗口操作的快捷键。
一旦学会了在整个软件中通用的、简单的习惯用法，ZEMAX用起来就很容易了。
学习目标：（1）了解界面主窗口菜单的各项功能。
（2）熟练运用快捷工具栏。
（3）熟练掌握大量光学行业中约定的解释，如优化、公差分析等。
（4）熟练掌握各对话窗口的操作，如镜头数据、波长数据等。
1.1 ZEMAX的启动与退出安装ZEMAX软件后，系统自动在桌面上产生了ZEMAX快捷图标。
同时，“开始”菜单中也自动添加了ZEMAX命令。
下面讲解ZEMAX的启动与退出。
1．ZEMAX安装成功后，需要启动ZEMAX，才能使用该软件进行设计工作。
ZEMAX 的启动有4种方式。
（1）选择“开始”菜单命令启动。
选择“开始→ZEMAX”命令，启动ZEMAX，如图1-1所示。
（2）选择桌面快捷方式图标。
安装完成，系统会在桌面上自动创建ZEMAX的快捷方式图标，双击图标便可启动ZEMAX，如图1-2所示；右键单击快捷方式图标后单击“打开”也可以启动，如图1-3所示。
如果桌面上没有快捷方式图标，可以从“开始”菜单中找到相应的程序命令发送到桌面快捷方式，如图1-4所示。
2第1章ZEMAX入门图1-1 “开始”菜单命令启动图1-2 桌面快捷方式图标图1-3 右击快捷方式启动图1-4 发送桌面快捷方式（3）选择快速方式启动。
单击任务栏快速方式图标也可以启动ZEMAX。
