ZEMAX软件基础介绍Zemax软件的介绍ZEMAX是美国 Radiant Zemax 公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建⽴反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算sequential及Non-Sequential的软件。
ZEMAX 有三种不同的版本：Standard 标准版（原SE）；Professional 专业版（原EE）；Premium 旗舰版（原IE）。
1主要特⾊1.1分析提供多功能的分析图形，对话窗式的参数选择，⽅便分析，且可将分析图形存成图⽂件，例如：*.BMP， *.JPG．．．等，也可存成⽂字⽂件*.txt。
1.2优化表栏式merit function参数输⼊，对话窗式预设merit function参数，⽅便使⽤者定义，且多种优化⽅式供使⽤者使⽤，诸如Local Optimization可以快速找到佳值，Global/Hammer Optimization可找到最好的参数。
1.3公差分析表栏式Tolerance参数输⼊和对话窗式预设Tolerance参数，⽅便使⽤者定义。
报表输出多种图形报表输出，可将结果存成图⽂件及⽂字⽂件。
2应⽤领域含括Projector，Camera，Scanner，Telescope，光纤耦合，照明系统、夜视系统等。
Zemax 软件的界⾯1 Zemax 软件的⼯作窗⼝Figure 1 Zemax 默认的⼯作窗⼝2 Zemax 透镜数据编辑器（LDE ）2.1 表⾯类型Zemax 在标准⾯型下有平⾯、球⾯和⼆次曲⾯等选项。
LDE 的Surface Type （表⾯类型）栏分为两列，左边⼀列分为OBJ 、STO 和IMA 三⾏，它们分别对应物⾯、光阑⾯和像⾯；右边⼀列的三⾏是左边三种表⾯的类型。
默认的表⾯类型是标准型，⽤Standard 表⽰。
OBJ 即物⾯被默认为0⾯。
表格 1 不同表⾯的⼆次曲⾯系数菜单栏⼯具栏 LDE表⾯类型曲率半径厚度玻璃半⼝径2.2表⾯的曲率半径Zemax中⾯的曲率半径有正负之分。

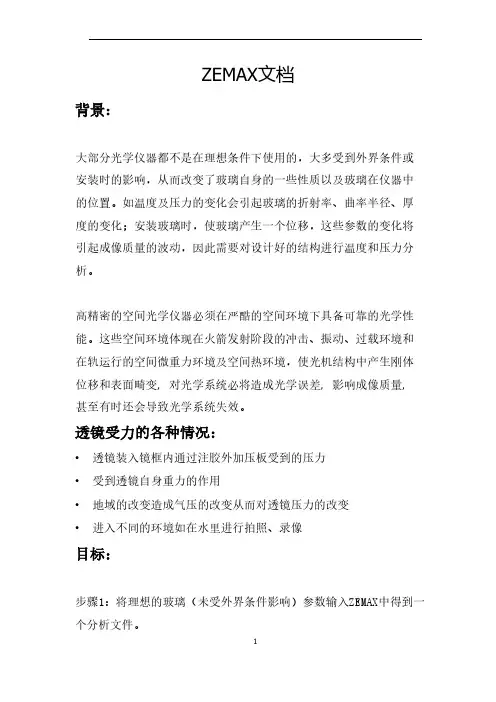

ZEMAX文档背景：大部分光学仪器都不是在理想条件下使用的，大多受到外界条件或安装时的影响，从而改变了玻璃自身的一些性质以及玻璃在仪器中的位置。
如温度及压力的变化会引起玻璃的折射率、曲率半径、厚度的变化；安装玻璃时，使玻璃产生一个位移，这些参数的变化将引起成像质量的波动，因此需要对设计好的结构进行温度和压力分析。
高精密的空间光学仪器必须在严酷的空间环境下具备可靠的光学性能。
这些空间环境体现在火箭发射阶段的冲击、振动、过载环境和在轨运行的空间微重力环境及空间热环境，使光机结构中产生刚体位移和表面畸变, 对光学系统必将造成光学误差, 影响成像质量, 甚至有时还会导致光学系统失效。
透镜受力的各种情况：•透镜装入镜框内通过注胶外加压板受到的压力•受到透镜自身重力的作用•地域的改变造成气压的改变从而对透镜压力的改变•进入不同的环境如在水里进行拍照、录像目标：步骤1：将理想的玻璃（未受外界条件影响）参数输入ZEMAX中得到一个分析文件。
步骤2：利用有限元分析软件将玻璃受到外界条件影响转变成玻璃的具体位移以及外界给玻璃的具体压力（玻璃自身参数的改变）。
步骤3：改变玻璃的几何变化使其产生的变化等效于步骤2中位移和压力产生的变化。
步骤4：生成程序（输入力和位移的变化，程序自动生成新的变化）ZEMAX简介•ZEMAX是一套综合性的光学设计软件，集成了光学系统所有的概念、设计、优化、分析、公差分析和文件管理功能。
ZEMAX所有的这些功能都有一个直观的接口，它们具有功能强大、灵活、快速、容易使用等优点。
•ZEMAX 有三种不同的版本：ZEMAX-SE（标准版）；ZEMAX-XE（扩展版）；ZEMAX-EE（工程版）。
有些功能只在EE版本中才具有。
ZEMAX可以模拟序列性（Sequential）和非序列性（non-sequential）系统，分别针对成像系统和非成像系统。
用于光学组件设计及照明系统的照度分析，也可建立反射、折射、绕射等光学模型。

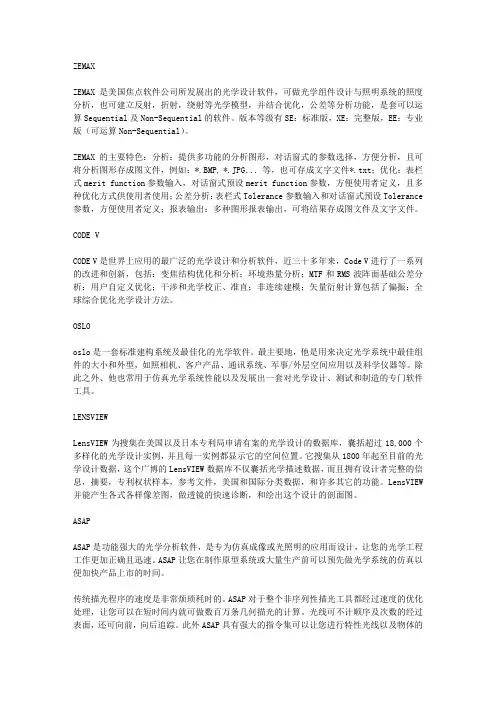

ZEMAXZEMAX是美国焦点软件公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建立反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算Sequential及Non-Sequential的软件。
版本等级有SE：标准版，XE：完整版，EE：专业版（可运算Non-Sequential）。
ZEMAX的主要特色：分析：提供多功能的分析图形，对话窗式的参数选择，方便分析，且可将分析图形存成图文件，例如：*.BMP, *.JPG．．．等，也可存成文字文件*.txt；优化：表栏式merit function参数输入，对话窗式预设merit function参数，方便使用者定义，且多种优化方式供使用者使用；公差分析：表栏式Tolerance参数输入和对话窗式预设Tolerance 参数，方便使用者定义；报表输出：多种图形报表输出，可将结果存成图文件及文字文件。
CODE VCODE V是世界上应用的最广泛的光学设计和分析软件，近三十多年来，Code V进行了一系列的改进和创新，包括：变焦结构优化和分析；环境热量分析；MTF和RMS波阵面基础公差分析；用户自定义优化；干涉和光学校正、准直；非连续建模；矢量衍射计算包括了偏振；全球综合优化光学设计方法。
OSLOoslo是一套标准建构系统及最佳化的光学软件。
最主要地，他是用来决定光学系统中最佳组件的大小和外型，如照相机、客户产品、通讯系统、军事/外层空间应用以及科学仪器等。
除此之外、他也常用于仿真光学系统性能以及发展出一套对光学设计、测试和制造的专门软件工具。
LENSVIEWLensVIEW为搜集在美国以及日本专利局申请有案的光学设计的数据库，囊括超过18,000个多样化的光学设计实例，并且每一实例都显示它的空间位置。
它搜集从1800年起至目前的光学设计数据，这个广博的LensVIEW数据库不仅囊括光学描述数据，而且拥有设计者完整的信息，摘要，专利权状样本，参考文件，美国和国际分类数据，和许多其它的功能。
光学设计软件简介光学设计软件成像设计：CodeV（ORA 公司产品，USA）Zemax（ZEMAX Development CorporationOSLO( Lambda Research Corporation 公司，USA)照明设计：Lightools（ORA 公司产品）ASAPTraceproODIS光通讯设计软件：OptiWave薄膜设计：TFCalc, Filmstar 等nCodeV（ORA 公司产品，USA）——成像光学设计分析软件CodeV（ORA 公司产品，USA）——功能Zemax（Zemax公司，USA）——光学设计分析软件Oslo（Lambda Research Corporation 公司，USA）——成像设计分析软件Lightools（ORA 公司产品，USA）——照明光学设计分析软件ASAP(Breault Co.) ——照明光学设计分析软件3) 光学设计应用广泛眼镜照相机、CD、VCD/DVD 、DC、DV等扫描仪、复印机、投影仪等显微镜、内窥镜、X光机等日常照明、汽车车灯等望远镜、瞄准仪、测量仪器激光、卫星等光纤通讯等非成像光学、太阳能利用等Zemax 简介Zemax 公司开发光学设计软件• 功能完整（设计、分析、优化、公差分析等）• 使用方遍• 光线追迹算法—序列光线追迹—非序列光线追迹（蒙特卡罗算法）完整的数据表格式输入，编辑方便多功能分析（MTF 、点列图等）多种优化方式公差分析能力其他CAD 文件格式转换等Zemax 软件特点版本SE：标准版XE：完整版EE：专业版（可算非序列）Zemax 用户界面主要有四种用户界面—Editors: 编辑各种光学面参数或其他参数—Graphic Windows: 显示各种图形数据—Text Windows: 显示各种文本数据—Dialog Boxes: 编辑其他各种Window 的数据或报告错误信息。
1）EditorsLens Data Editor：输入透镜参数Merit Function Editor ：优化函数构建Multi-Configuration Editor：多重结构参数定义Tolerance Data Editor ：公差分析函数设定Extra Data Editor：附加数据Non-Sequential Components Editor: 非序列光学系统Lens Data EditorMerit Function EditorMulti-Configuration EditorTolerance Data EditorNon-Sequential Component Editor2）图形窗口Layout生成dxf 文件Ray FanMTF将物分解为各种空间频率的谱，光学系统的光学特性可视为对各种空间频率的传递和反应能力，从而建立光学传递函数的评价方法。
