msp430 TIMER实验报告

msp430实验报告msp430实验报告引言：msp430是一种低功耗、高性能的微控制器，被广泛应用于嵌入式系统和物联网设备中。

本实验报告将介绍我对msp430微控制器进行的一系列实验，包括实验目的、实验过程、实验结果以及对实验的总结和展望。

实验目的：本次实验的主要目的是熟悉msp430微控制器的基本功能和使用方法，以及学习如何进行简单的控制程序设计。

通过实验，我希望能够掌握msp430的基本操作和编程技巧，并且能够运用所学知识解决实际问题。

实验过程：在实验开始之前，我首先对msp430微控制器进行了一些基本的了解。

我了解到，msp430具有低功耗、高性能和丰富的外设接口等特点，可以满足各种嵌入式系统的需求。

接着，我根据实验指导书的要求，准备好实验所需的硬件设备和软件工具。

第一部分实验是关于GPIO口的实验。

我按照实验指导书上的步骤，将msp430与LED灯连接起来，并编写了一个简单的程序，实现了对LED灯的控制。

通过这个实验，我学会了如何配置GPIO口和编写简单的控制程序。

第二部分实验是关于定时器的实验。

我学习了如何配置msp430的定时器，并编写了一个简单的程序，实现了定时闪烁LED灯的功能。

通过这个实验，我深入了解了定时器的工作原理和编程方法。

第三部分实验是关于ADC的实验。

我学习了如何配置msp430的ADC模块，并编写了一个简单的程序，实现了对外部模拟信号的采样和转换。

通过这个实验，我了解了ADC的基本原理和使用方法。

实验结果：通过一系列实验，我成功地掌握了msp430微控制器的基本功能和使用方法。

我能够独立完成GPIO口的配置和控制、定时器的配置和编程、ADC的配置和采样等任务。

实验结果表明，msp430具有强大的功能和灵活的编程能力，可以满足各种嵌入式系统的需求。

总结和展望：通过本次实验，我对msp430微控制器有了更深入的了解，并且掌握了一些基本的操作和编程技巧。

然而，由于实验时间和条件的限制，我还没有完全发挥出msp430的潜力。

定时器实验一、实验目的1、学习MSP430F5529定时器的使用。

2、学习MSP430F5529定时器相应的寄存器的使用。

二、实验任务LED灯的电路图如图*所示：图* LED灯的电路图任务：编程实现LED1 以1Hz频率闪烁。

三、程序流程图实现LED1 以1Hz频率闪烁的程序流程图如图*所示四、程序代码#includ#include<msp430.h>#define CPU_F ((double)1000000)#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0)) #define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0)) unsigned char count=0;int main(void){//定时器口中断控制函数WDTCTL = WDTPW | WDTHOLD; // stop watchdog timerP1DIR |= BIT0; //P1.0置为输出TA0CCTL0 = CCIE; //CCR0中断使能TA0CCR0 = 50000; //设定计数值TA0CTL =TASSEL_2+MC_1+TACLR;//SMCLK，增计数模式，清除TAR_bis_SR_register(LPM0_bits+GIE);//低功耗模式0，使能中断}#pragma vector=TIMER0_A0_VECTOR__interrupt void TIMER0_A0_ISR(void){count++;if(count==20){count=0;P1OUT ^= BIT0; //1s改变LED1灯状态 }}五、遇到的问题及解决办法无六、实验小结练习了单片机mspf5529的编程。

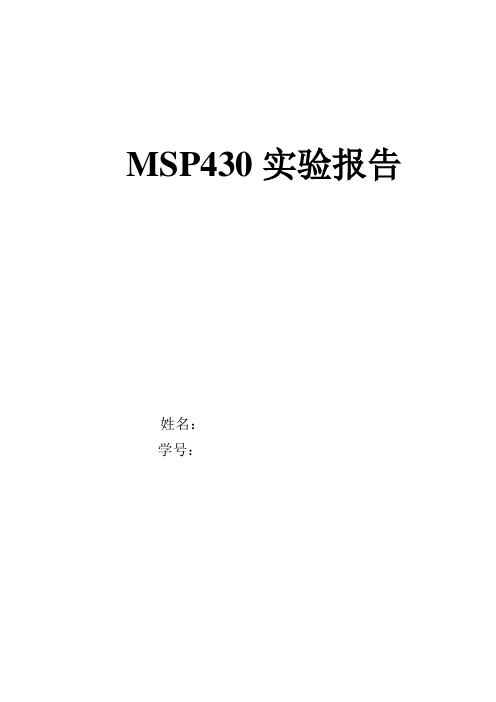

MSP430实验报告姓名：学号：一、实验目的：掌握msp430单片机的程序编写和运行过程。

掌握IAR Embedded Workbench程序的编译和运行。

二、实验内容：实现流水灯以三种流动方式和四种流动速度的不同组合而进行点亮"流动"，同时每改变一次流水方式，蜂鸣器响一次。

三、使用串口：P2口，P6口四、蜂鸣器实现：通过定义Timer()函数，并在每次改变流水方式时调用Timer（）函数，通过对p6接口的设置，来达到蜂鸣器声音的实现。

五、实验代码：//BoardConfig.h//typedef unsigned char uchar;typedef unsigned int uint;//控制位的宏定义#define Ctrl_Out P3DIR |= BIT3 + BIT6 + BIT7;#define Ctrl_0 P3OUT &= ~(BIT3 + BIT6 + BIT7)#define SRCLK_1 P3OUT |= BIT7#define SRCLK_0 P3OUT &= ~BIT7#define SER_1 P3OUT |= BIT6#define SER_0 P3OUT &= ~BIT6#define RCLK_1 P3OUT |= BIT3#define RCLK_0 P3OUT &= ~BIT3//板上资源配置函数void BoardConfig(uchar cmd){uchar i;Ctrl_Out;Ctrl_0;for(i = 0; i < 8; i++){SRCLK_0;if(cmd & 0x80) SER_1;else SER_0;SRCLK_1;cmd <<= 1;}RCLK_1;_NOP();RCLK_0;}主函数：#include <msp430x14x.h>#include "BoardConfig.h"void Timer (void);void delay(int z);uint i = 0,j = 0,dir = 0;uchar step = 0xff;uint flag = 0,speed = 0; //flag--灯光流动方式，speed--灯光流动速度void main(void){WDTCTL = WDTPW + WDTHOLD; //关闭看门狗BoardConfig(0xf0);CCTL0 = CCIE; //使能CCR0中断CCR0 = 50000;TACTL = TASSEL_2 + ID_3 + MC_1; //定时器A的时钟源选择SMCLK，增计数模式P2DIR = 0xff; //设置P2口方向为输出P2OUT = 0xff;P6DIR |= BIT7; //蜂鸣器对应IO设置为输出_EINT(); //使能全局中断LPM0; //CPU进入LPM0模式}函数名称：Timer_A功能：定时器A的中断服务函数，在这里通过标志控制流水灯的流动方向和流动速度参数：无返回值：无#pragma vector = TIMERA0_VECTOR__interrupt void Timer_A (void){if(flag == 0){P2OUT = ~(0x80>>(i++)); //灯的点亮顺序D8 -> D1}else if(flag == 1){P2OUT = ~(0x01<<(i++)); //灯的点亮顺序D1 -> D8}else{if(dir) //灯的点亮顺序 D8 -> D1,D1 -> D8,循环绕圈{P2OUT = ~(0x80>>(i++));}else{P2OUT = ~(0x01<<(i++));}}if(i == 8){i = 0;dir = ~dir;}j++;if(j == 8){ Timer();i = 0;j = 0;flag++;if(flag == 4) flag = 0;switch(speed){case 0:TACTL &=~ (ID0 + ID1); TACTL |= ID_3;break;case 1:TACTL &=~ (ID0 + ID1); TACTL |= ID_2;break;case 2:TACTL &=~ (ID0 + ID1); TACTL |= ID_1;break;case 3:TACTL &=~ (ID0 + ID1); TACTL |= ID_0;break;default:break;}if(flag != 3) speed++; if(speed == 4) speed = 0; }}void Timer (void){P6OUT ^= BIT7; // Toggle P6.7delay(1);}void delay(int z){int x;for(x=z;x>0;x--);//for(y=10;y>0;y--);}六、总结通过这次msp430单片机的实验，是我进一步的了解了单片机的远离，虽然在实验过程中遇到了一些问题，但我及时与同学讨论与老师沟通，解决了以上问题。

MSP430单片机实验报告--段式LCD显示1.实验介绍：实验演示了将ADC结果用段式LCD显示，并且还原输入电压也采用段式LCD显示。

ADC的结果可以通过ADC12MEM0的值来显示。

当程序运行时，LCD屏幕采用10进制显示出ADC12MEM0的值。

2.实验目的：a.熟悉IAR5.0软件开发环境的使用b.了解MSP430段式LCD的工作方式c.掌握MSP430段式LCD的编程方法3.实验原理：驱动LCD需要在段电极和公共电极上施加交流电压。

若只在电极上施加直流电压，液晶本身发生劣化。

解决这个问题的一般方法是使用短时也就驱动器，如MSP430F4xx系列单片机就集成有段式液晶驱动。

如果要在没有液晶驱动器的情况下使用段式液晶显示器，就要用到如图1所示电路。

图1中，A为电极信号输入端，控制该段液晶是否被点亮；B为交流方波信号输入端，将有一个固定频率的方波信号从此端输入；com为公共背极信号。

工作原理为;固定的方波信号被直接加载到液晶公共背极，同时该信号通过一个异或门加载到液晶段极。

当A端为低电平时，液晶的段极与公共背极将得到一个同相、同频率、同幅度的方波信号，液晶的两端始终保持没有电压差；当A端为高电平时，液晶的段极也公共背极将得到一个反相、同幅度、同频率的方波信号，液晶两端将保持一个交流的电压差。

这样既能使液晶保持点亮状态，又不会发生劣化而损坏液晶显示器。

图一.段式液晶驱动电路4.实验步骤：(1)将PC 和板载仿真器通过USB 线相连；5.实验现象：段式LCD显示屏显示的数字为002031，ADC12MEM0的值为07EF，其值为16进制，将其转换后值为2031与屏幕显示一致。

6.关键代码分析：#include <msp430x26x.h>#include "General_File.h"#include "I2C_Define.h"void I2C_Start(void){DIR_OUT;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SDA_0;I2C_Delay();SCL_0;}//End I2C_Start/*函数名：I2C_Stop 功能：遵循I2C总线协议定义的停止*/void I2C_Stop(void){DIR_OUT;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SDA_1;}//End I2C_Stop/* 函数名：I2C_ReceiveACK 功能：待接受ACK 信号,完成一次操作*/void I2C_Write_ACK( void ){SDA_1;DIR_IN;SCL_1;I2C_Delay();while(SDA_IN );SCL_0;I2C_Delay();DIR_OUT;return;}//End I2C_ReceiveACK/* 函数名：2C_Read_Ack 功能：接受数据后发送一个ACK信号*/void I2C_Read_Ack(void){DIR_OUT;SCL_0;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SCL_0;SDA_1;}//End I2C_Read_Ack/* 函数名：I2C_Read_NoAck 功能：最后接受数据后发送NoACK信号*/void I2C_Read_NoAck( void ){DIR_OUT;SCL_0;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SCL_0;}//End I2C_Read_Ack/* 函数名：I2C_Receiveuchar 功能：接受一个字节的数据*/uchar I2C_Receiveuchar(void){uchar Read_Data = 0x00; //返回值uchar DataBit = 0x00; //每一个clk 接受到的数据SCL_0;I2C_Delay();SDA_1;DIR_IN;for( uchar i = 0;i < 8;i++ ){SCL_1;I2C_Delay();DataBit = SDA_IN;SCL_0;I2C_Delay();I2C_Delay();Read_Data = ( ( Read_Data << 1 ) | DataBit ); //将数据依次存入Read_Data }return( Read_Data );}//End I2C_Receiveuchar/* 函数名：I2C_Senduchar 功能：遵循I2C总线协议定义发送一字节数据*/void I2C_Senduchar( uchar Wr_Data ){DIR_OUT;SCL_0;SDA_1;for( uchar i = 0;i < 8;i++ ){if( Wr_Data & 0x80 ){SDA_1; //最高位是否为1,为1则SDA= 1 }else{SDA_0; //否则SDA=0}I2C_Delay();SCL_1;I2C_Delay();SCL_0;I2C_Delay();Wr_Data <<= 1; //数据左移一位,进入下一轮送数}SDA_1;return;}//End I2C_Senduchar/************ BU9796FS相关指令定义**********/#define Write_Com 0x80#define Write_Data 0x00#define Display_ON 0x48#define Half_Bias 0x44#define Set_Reset 0x6A#define Ext_Clock 0x69#define Blink_Mode0 0x70#define Blink_Mode1 0x71#define Blink_Mode2 0x72#define Blink_Mode3 0x73#define Pixel_ON 0x7E#define Pixel_OFF 0x7D#define BU9796_Addr 0x7C#define Base_Add 0x00/************** 引用的外部函数*********************/extern void I2C_Start(void);extern void I2C_Stop(void);extern void I2C_Write_ACK(void);extern void I2C_Senduchar( uchar Wr_Data );/************** 定义段式LCD的阿拉伯数字码*********************/const uchar Num_Code[] ={0xAF, // 00x06, // 10x6D, // 20x4F, // 30xC6, // 40xCB, // 50xEB, // 60x0E, // 70xEF, // 80xCF, // 90x10, //. 如果要显示小数点，必须要将此值与下一位值相加0x88 //: ,包括LCD上的两个":"};uchar Disp_Data[]={ 5,5,7,3,1,5 };/* 函数名：Segment_Display 功能：段式LCD数据包写入服务程序，负责将一串字符送到段式LCD 上去显示*/void Segment_Display( const uchar Addr,const uchar *P_Data, uchar Length ){uchar User_Addr = Addr;I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK();I2C_Senduchar( Base_Add + User_Addr * 2 ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = Length ;i > 0;i-- ){if( *P_Data != 0x0A ) // 显存中是否有小数点？如果有，就将小数点码值与下一位码值相加{I2C_Senduchar( Num_Code[ *P_Data++ ] );}else{uchar Temp_Disp_Data = Num_Code[ *P_Data++ ];I2C_Senduchar( Temp_Disp_Data + Num_Code[ *P_Data++ ]);i--;}I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_BU9796FS 功能：初始化驱动芯片BU9796的相关参数*/void Init_BU9796FS( void ){I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Set_Reset); //启动软复位I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Blink_Mode2 );I2C_Write_ACK();I2C_Senduchar( Write_Com + Display_ON ); //开显示I2C_Write_ACK();I2C_Senduchar( Write_Data + Base_Add ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = 0;i<10;i++ ) //清LCD显示屏{I2C_Senduchar( 0x00 );I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_MCU 功能：初始化MSP430的相关参数*/void Init_MCU( void ){/* WDTCTL = WDTPW + WDTHOLD; */ // 关看门狗BCSCTL3 |= XT2S_2; // XT2频率范围设置BCSCTL1 &= ~XT2OFF; // 打开XT2振荡器do{IFG1 &= ~OFIFG; // 清振荡器失效标志BCSCTL3 &= ~XT2OF; // 清XT2失效标志for( uint i = 0x47FF; i > 0; i-- ); // 等待XT2频率稳定}while (IFG1 & OFIFG); // 外部时钟源正常起动了吗？BCSCTL2 |= SELM_2 + SELS ; // 设置MCLK、SMCLK为XT2P4OUT &= ~BIT4;P4DIR |= BIT4; // 打开LCD显示部分的电源//P8REN |= BIT3 + BIT4;P8DIR |= BIT3 + BIT4; // 配置MSP430与BU9796的数据数P8OUT |= BIT3 + BIT4;P5OUT &= ~BIT7; // 点亮外部LEDP5DIR |= BIT7;}/* 函数名：main 功能：系统入口主函数*/void main( void ){WDTCTL = WDTPW + WDTHOLD; // 停看门狗ADC12CTL0 = SHT0_2 + ADC12ON; // 设置采样时间，开ADC12，Vref = V ACC ADC12CTL1 = SHP; // 使用定时器采样ADC12MCTL0 = INCH_1; // 选用A1通道ADC12IE = 0x01; // 开ADC12MCTL0中断ADC12CTL0 |= ENC; // 启动转换ADC12MCTL0 = INCH_1;P5DIR |= BIT7; // P5.7输出-LED/*for (;;){ADC12CTL0 |= ADC12SC; // 软件启动转换_BIS_SR(CPUOFF + GIE); // LPM0模式，由ADC12中断唤醒}*//* 功能：将16进制转化为10进制*/int a,b;a=ADC12MEM0;Disp_Data[5]=a%10;b=a/10;Disp_Data[4]=b%10;a=b/10;Disp_Data[3]=a%10;b=a/10;Disp_Data[2]=b%10;a=b/10;Disp_Data[1]=a%10;b=a/10;Disp_Data[0]=b%10;Init_MCU();Init_BU9796FS();P5OUT |= BIT7;Segment_Display( 0,Disp_Data,6 );_BIS_SR( CPUOFF );}#pragma vector=ADC12_VECTOR__interrupt void ADC12_ISR (void){ _BIC_SR_IRQ(CPUOFF); }。

430定时器学习心得（含五篇）第一篇：430定时器学习心得Msp430单片机一共有5种类型的定时器。

看门狗定时器（WDT）、基本定时器（Basic Timer1）、8位定时器/计数器（8-bitTimer/Counter）、定时器A（Timer_A）和定时器B （Timer_B）。

但是这些模块不是所有msp430型号都具有的功能。

1、看门狗定时器（WDT）学过电子的人可能都知道，看门狗的主要功能就是当程序发生故障时能使受控系统重新启动。

msp430中它是一个16位的定时器，有看门狗和定时器两种模式。

2、基本定时器（Basic Timer1）基本定时器是msp430x3xx和msp430F4xx系列器件中的模块，通常向其他外围提供低频控制信号。

它可以只两个8位定时器，也可以是一个16位定时器。

3、8位定时器/计数器（8-bit Timer/Counter）如其名字所示，它是8位的定时器，主要应用在支持串行通信或数据交换，脉冲计数或累加以及定时器使用。

4、16位定时器A和B定时器A在所有msp430系列单片机中都有，而定时器B在msp430f13x/14x和msp430f43x/44x等器件中出现，基本的结构和定时器A是相同的，由于本人最先熟悉并应用的是定时器A所以在这里就主要谈一下自己对定时器A的了解和应用。

定时器A是16位定时器，有4种工作模式，时钟源可选，一般都会有3个可配置输入端的比较/捕获寄存器，并且有8种输出模式。

通过8种输出模式很容易实现PWM波。

定时器A的硬件电路大致可分为2类功能模块：一：计数器TAR计数器TAR是主体，它是一个开启和关闭的定时器，如果开启它就是一直在循环计数，只会有一个溢出中断，也就是当计数由0xffff到0时会产生一个中断TAIFG。

二：比较/捕获寄存器CCRX如何实现定时功能呢？这就要靠三个比较/捕获寄存器了（以后用CCRx表示）。

当计数器TAR的计数值等于CCRx时（这就是捕获/比较中的比较的意思：比较TAR是否等于CCRx），CCRx单元会产生一个中断。

实验报告课程名称：单片机原理及应用实验题目：实用多功能定时器学生姓名：**学号：**********专业班级：自动化二零一六年五月七日目录一、课程实验目的 (1)二、实验要求 (1)三、课程实验硬件电路 (2)3.1、硬件电路结构 (2)3.2、电路原理 (2)3.2.1、显示电路 (2)3.2.2、按键检测电路 (3)四、实验步骤 (6)五、软件设计 (6)5.1、倒计时主程序 (6)5.2、中断程序设计 (7)六、调试与结论 (7)七、附录 (8)一、目的（1）熟练运用CCS开发环境和Proteus仿真软件，巩固和加深单片机原理课程知识的理解和运用。

（2）综合本学期所学的按键检测以及液晶的动态显示原理，设计出以MSP430G2553为核心的以LCD1602为显示的倒计时系统。

（3）熟悉各元器件的性能和设置元件参数，进一步提高学生单片机应用系统的设计能力。

（4）培养学生综合分析问题、发现问题和解决问题的能力。

二、实验要求（1）设计一个倒计时器，定时范围99分60秒，用液晶作为显示器。

4个按键控制，分别是分钟加一、秒钟加一、清零和开始停止键。

按分钟加一键时，分钟显示值加1，最大99 ；按秒钟加一键时，秒钟显示值加1，最大60；按清零键时，分钟、秒钟显示值都清零；按开始键，则开始倒计时。

显示值为零时停止倒计时，且报警器报警，直到按停止键报警器停止报警。

按开始键后，分钟加一、秒钟加一、清零键不起作用。

按停止键可以暂停。

倒计时为零后，按停止键，显示值恢复设定值，按开始键又可以工作。

（2）总体要求如下：1、方案论证，确定总体电路原理图。

2、画硬件仿真电路图。

3、绘制程序流程图，编写C语言源程序。

4、安装调试，实现倒计时器的基本功能。

三、硬件电路3.1、电路结构图：多功能定时器主要由三个最基本模块组成，一是以LCD1602液晶为基础的显示电路，二是以四个按键为核心的控制电路，三是以MSP430G2553为核心的信号发生电路。

湖南大学本科生实习报告实习题目：MSP430单片机实习时间：2011.7.15---2011.7.24 专业：班级：学生姓名：指导教师：目录第1章调试平台-----------------------------------------------------------------------3 1.1 简介------------------------------------------------------------------------------3 1.2 下载指令------------------------------------------------------------------------3 1.3程序调试指令-------------------------------------------------------------------3 1.4 各种设置------------------------------------------------------------------------4第2章实验内容----------------------------------------------------------------------4 2.1 内容简介------------------------------------------------------------------------4 2.2 定时器时钟---------------------------------------------------------------------42.2.1 基本功能介绍--------------------------------------------------------------42.2.2 总体方案介绍--------------------------------------------------------------42.2.3 定时器时钟硬件图-------------------------------------------------------42.2.3.1 独立式键盘-----------------------------------------------------------42.2.3.2 ＬＥＤ显示模块-----------------------------------------------------52.2.3.3ＬＣＤ显示模块----------------------------------------------------52.2.4 软件系统设计---------------------------------------------------------------62.2.4.1 主流程图----------------------------------------------------------------62.2.4.2 扫描函数流程图-------------------------------------------------------72.3 测试结果------------------------------------------------------------------------72.4 总结------------------------------------------------------------------------------73.1 ADC12----------------------------------------------------------------------------73.1.1基本功能介绍----------------------------------------------------------------73.1.2总体方案介绍----------------------------------------------------------------83.1.3 AD微处理器片内温度测量硬件图--------------------------------------83.1.3.1 MSP430芯片AD通道------------------------------------------------83.1.3.2 AD电压检测-滑动变阻器--------------------------------------------93.1.3.3 LCD模块--------------------------------------------------------------93.3.3.4 LED模块----------------------------------------------------------------93.1.4软件系统设计----------------------------------------------------------------103.1.4.1 程序流程图-------------------------------------------------------------103.1.5 测试结果---------------------------------------------------------------------103.1.6 总结---------------------------------------------------------------------------10 附录1---------------------------------------------------------------------------------------10 附录2---------------------------------------------------------------------------------------16第1章调试平台1 IAR调试平台1.1简介：IARsystems 是全球领先的嵌入式系统开发工具和服务的供应商，本次实验所用的ＩＡＲＥＷ４３０就是其产品之一。

实验二一、示例：按S1，LED1改变状态#include <msp430f5529.h>void Delay(void) //延迟子程序{int i;for(i = 100;i--;i > 0) ;//延时一点时间}void main(void){WDTCTL = WDTPW + WDTHOLD; // 停止看门狗P1DIR=0x7f;//P1DIR,置1为输出，置0为输入。

0x7f=0111 1111,p1.7为输入，p1.0~p1.6为输出P1REN |= BIT7;//P1.7开启上拉电阻。

|= 为与或，BIT7为1000 0000，P1.7的REN置1，开启端口拉电阻。

P1OUT=0xff; //P1输出高电平。

注意：while (1){if ((P1IN & BIT7)==0)//按键S1被按下。

&位与，若S1按下，P1.7=0，位与操作后，P1IN&BIT7=0x00 {void Delay(void);if (!(P1IN & BIT7)) //按键S1被按下.!(P1IN & BIT7)等同(P1IN & BIT7)==0 {while(!(P1IN & BIT7)); //按键S1被松开P1OUT ^= 0x01; //P1.0输出状态翻转}}}}二、上机自编程序的要求：按下按键S1，控制LED1的亮和灭。

短按键，则小灯亮1秒，然后灭；长按键，小灯常亮。

//********************************************************************* *********// MSP430F552x Demo - Timer0_A5, Toggle P1.0, CCR0 Up Mode ISR, DCO SMCLK //// Description: Toggle P1.0 using software and TA_1 ISR. Timer1_A is// configured for up mode, thus the timer overflows when TAR counts// to CCR0. In this example, CCR0 is loaded with 50000.// ACLK = n/a, MCLK = SMCLK = TACLK = default DCO ~1.045MHz//// MSP430F552x// ---------------// /|\| |// | | |// --|RST |// | |// | P1.0|-->LED//// Bhargavi Nisarga// Texas Instruments Inc.// April 2009// Built with CCSv4 and IAR Embedded Workbench Version: 4.21//********************************************************************* #include<msp430f5529.h>unsigned int h,i;void Delay(void) //延迟子程序{int i;for(i = 100;i--;i > 0) ;//延时一点时间}void main(void){WDTCTL = WDTPW + WDTHOLD; // Stop WDTP1DIR=0x7f;//P1DIR,置1为输出，置0为输入。

实验四定时器实验实验目的：MPS430F5529片内集成的定时器A的使用，学习计数器的补捕获比较模块的使用。

实验内容：定时器采用辅助时钟ACLK作为计数脉冲，fACLK=32768Hz，实现以下功能：1.定时器TA0延时1s，点亮或熄灭LED6，即灯亮1s灭1s，如此循环，采用中断服务程序实现。

2.定时器TA0延时1s，点亮或熄灭LED4，采用捕获比较器CCR0的比较模式，设定输出方式，输出方波，不用中断服务程序3.采用捕获比较器CCR1的比较模式LED5，设定输出方式，输出PWM波形，使LED 亮2s，灭1s。

4.用定时器实现30s倒计时，在液晶模块上显示，每过一秒显示数字变化一次。

5.使用TA1的捕获比较器CCR0捕获按键的间隔时间，在液晶模块上显示。

程序代码：程序1：#include <msp430f5529.h>void main(){WDTCTL = WDTPW + WDTHOLD; //关看门狗P1DIR |= BIT3; //设置P1.0口方向为输出。

TA0CCTL0 = CCIE; //设置捕获/比较控制寄存器中CCIE位为1，//CCR0捕获/比较功能中断为允许。

TA0CCR0 = 32767; //捕获/比较控制寄存器CCR0初值为32767TA0CTL = TASSEL_1 + MC_1+TACLR; //设置定时器A控制寄存器TACTL，//使时钟源选择为SMCLK辅助时钟。

//进入低功耗模式LPM0和开总中断_BIS_SR(LPM0_bits +GIE);}//定时器A 中断服务程序区#pragma vector=TIMER0_A0_VECTOR__interrupt void Timer_A (void){P1OUT ^= BIT3; //P1.0取反输出}实验现象：实验开始后，实验板上LED6亮灭闪烁，间隔为1s。

程序2：#include <msp430f5529.h>void main(void){WDTCTL = WDTPW + WDTHOLD; // 关狗P1DIR |= BIT1; // P1.1 设置为输出P1SEL |= BIT1; // P1.1 输出使能TA0CCR0 = 60000; // PWM PeriodTA0CCTL0 = OUTMOD_4; // CCR1 模式4TA0CCR1 = 30000; // CCR1 PWM duty cycleTA0CTL = TASSEL_1 + MC_1 + TACLR; // ACLK, up mode, clear TAR__bis_SR_register(LPM3_bits); // Enter LPM3__no_operation(); // For debugger}实验现象：实验开始后，实验板上LED4亮灭闪烁，间隔为1s。
